Strunguri CNC cu batiu inclinat

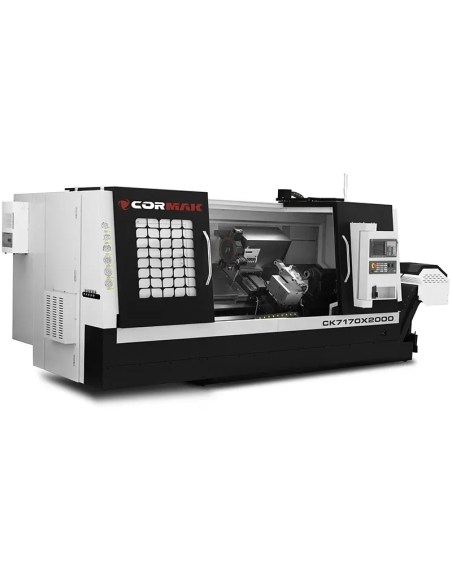

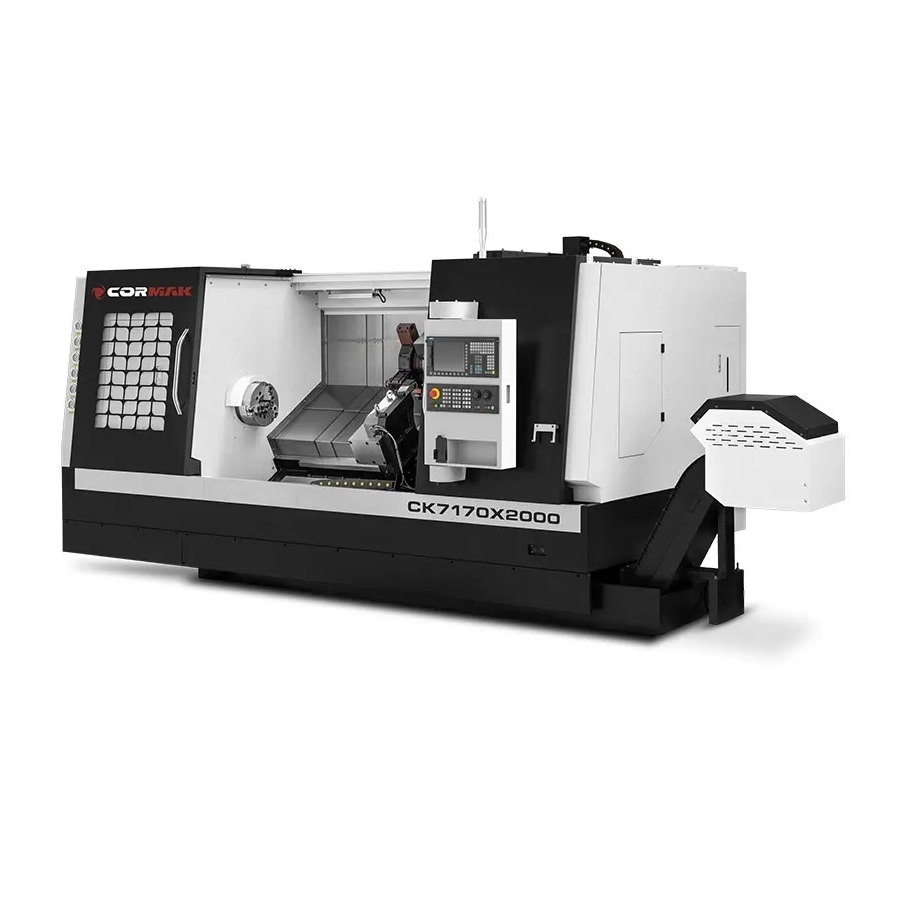

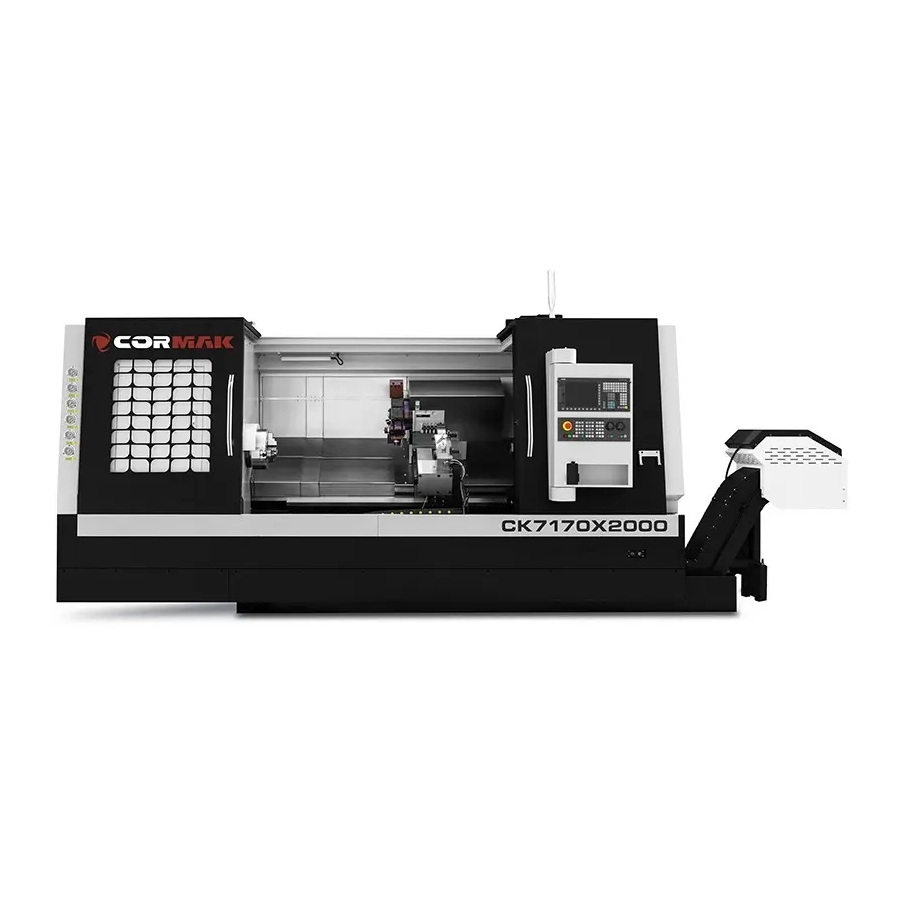

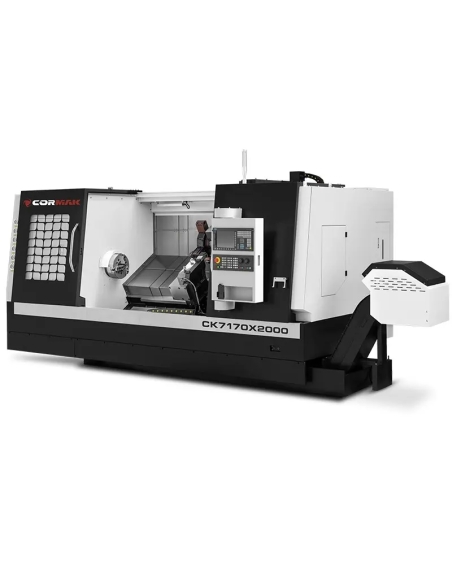

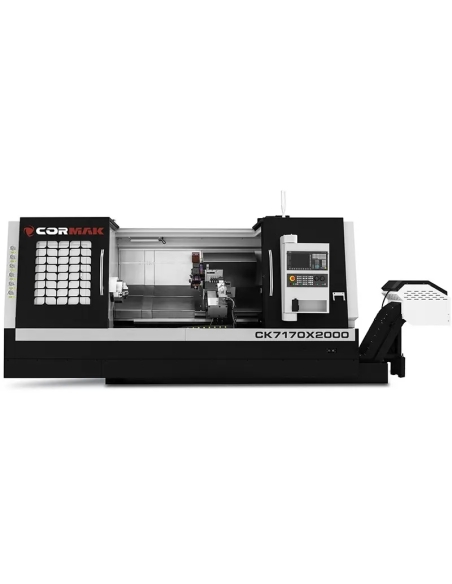

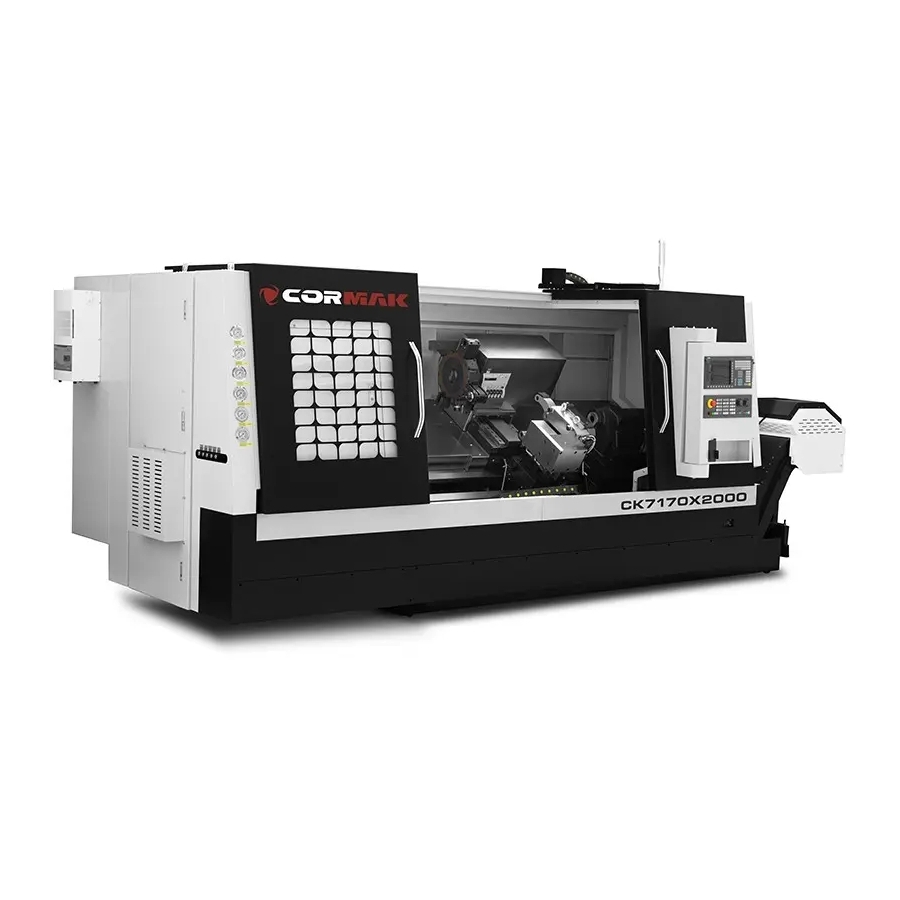

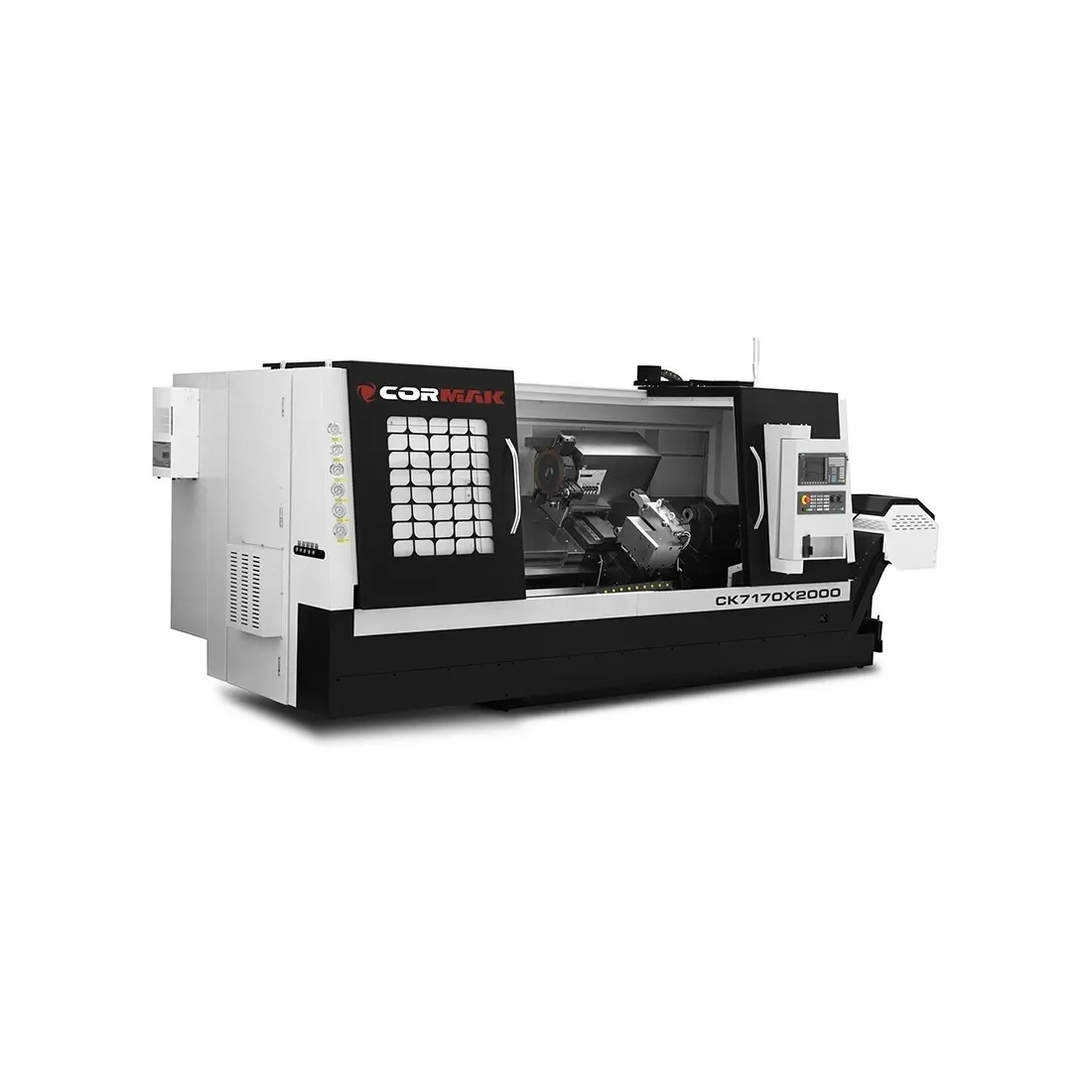

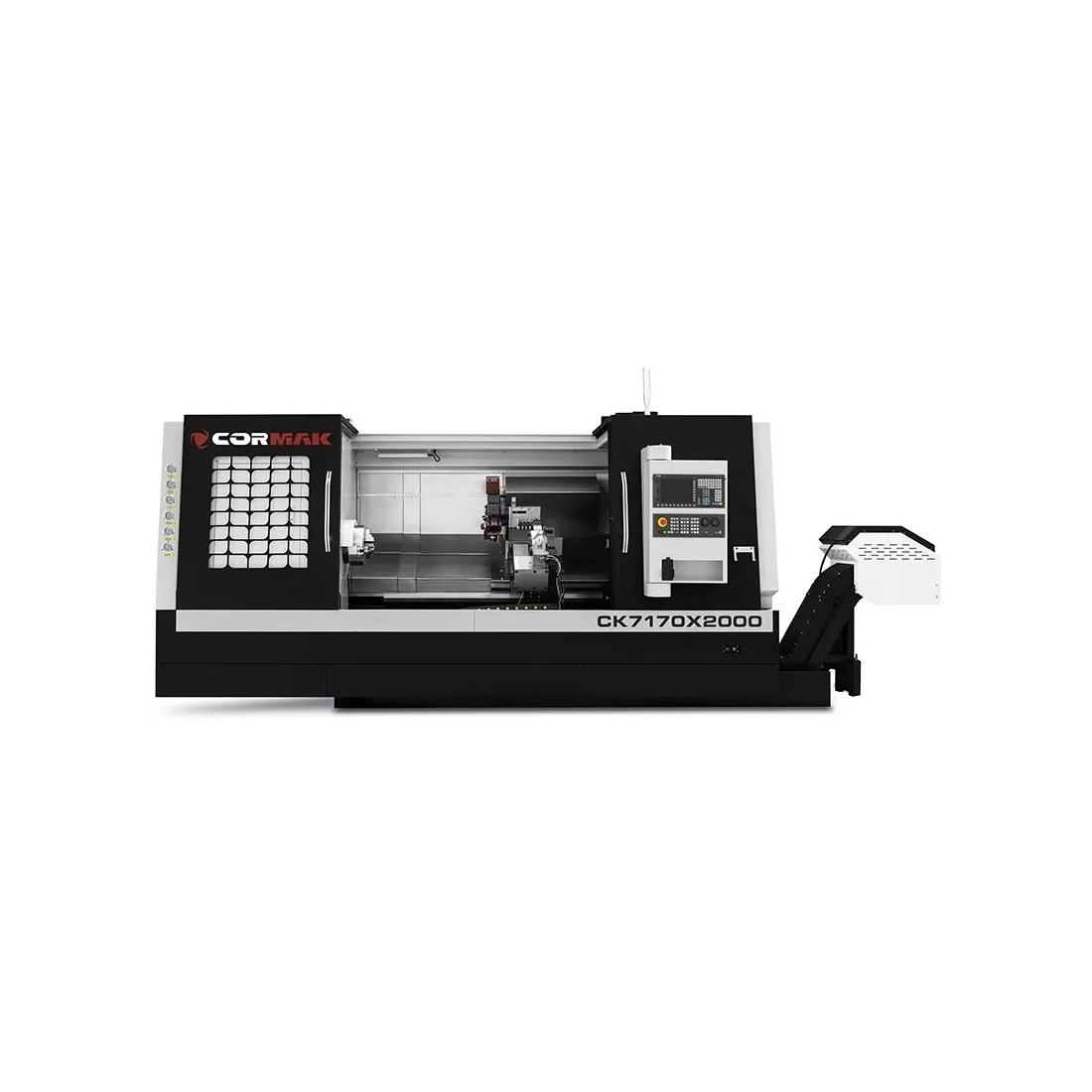

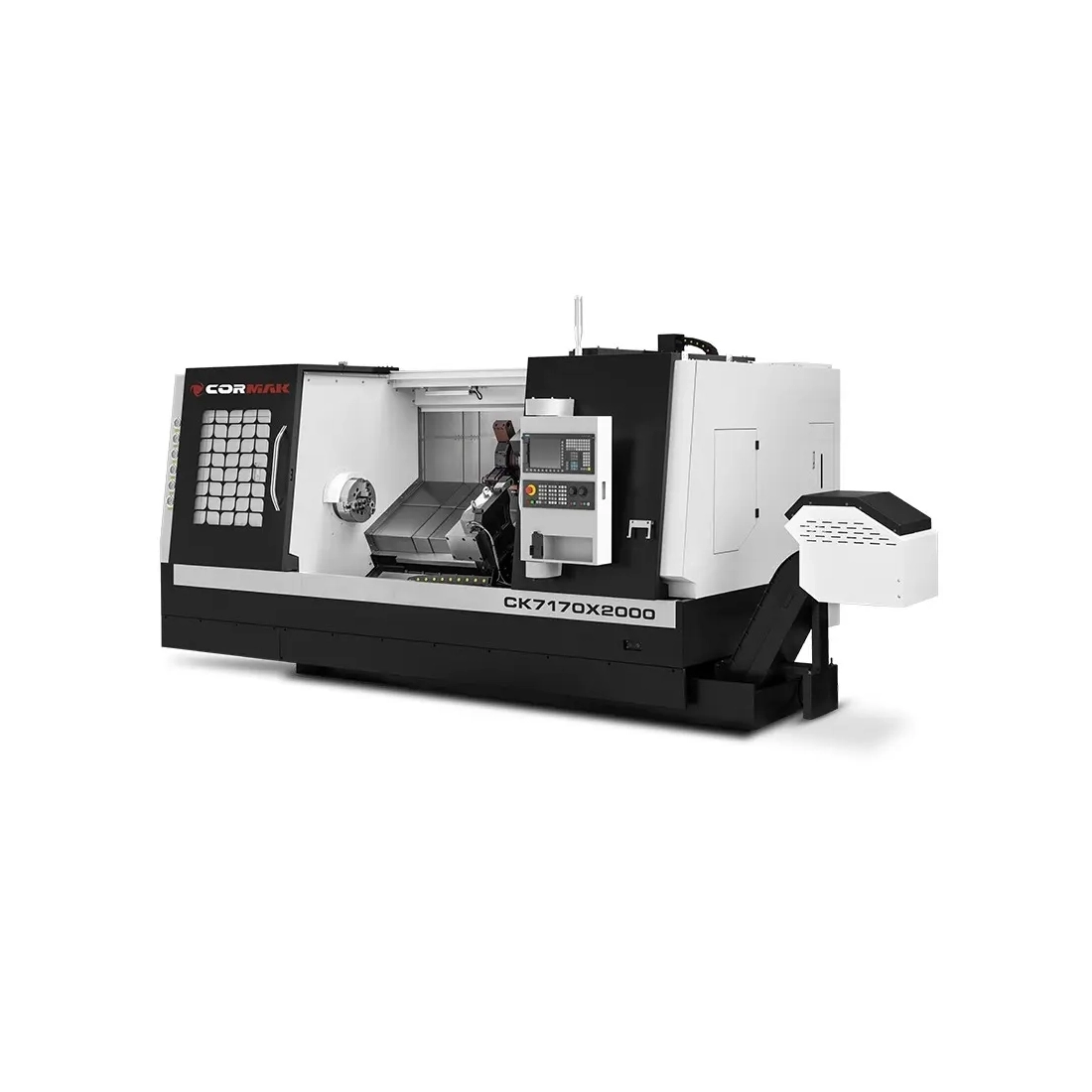

Strung CNC cu pat inclinat CK7170 x4000 - precizie si eficienta in prelucrarea pieselor mari
Strung CNC cu pat inclinat CK7170 x4000 este o masina numerica avansata creata pentru prelucrarea precisa a metalelor in medii industriale riguroase. Echipata cu un cap de scule BMT 45 cu optiune de scule antrenate si componente renumite de la Siemens si Schneider, garanteaza fiabilitate, performanta ridicata si versatilitate in productia de serie si individuala.
Principalele avantaje ale strungului CNC CK7170 x4000
Strungul numeric CK7170 x4000 este solutia dedicata atelierelor de productie profesionale care necesita echipamente de incredere pentru prelucrarea precisa a pieselor de dimensiuni mari si geometrii complexe. Echipamentul combina cele mai noi tehnologii de aschiere, constructia solida si controlul CNC avansat, oferind utilizatorilor precizie exceptionala, durabilitate si flexibilitate. Cu capul de scule BMT 45 avand 12 pozitii si optiunea de scule antrenate, ghidaje liniare si posibilitatea de extindere cu controale avansate, permite realizarea unei game variate de operatiuni de prelucrare, cum ar fi strunjirea, frezarea sau gaurirea, respectand cele mai inalte standarde de calitate. Iata principalii beneficiarii ai utilizarii acestei masini:
- Precizie maxima in prelucrare: Precizia pozitionarii pe axele X/Z de 0,001 mm asigura calitatea excelenta a pieselor, chiar si la formele complexe si materialele dificile.
- Performanta ridicata: Motorul axului Siemens cu putere de 11 kW (cu optiunea de 15 kW) si viteza axului pana la 2500 rot./min permit o prelucrare rapida si eficienta a materialelor diferite, cum ar fi otelul, aluminiul sau aliajele metalice.
- Versatilitate in aplicatii: Posibilitatea de a prelucra piese cu lungimea maxima de 4000 mm si diametrul peste pat de pana la 700 mm, ceea ce face masina ideala pentru proiecte mari de productie.
- Cap de scule avansat: Capul BMT 45 cu 12 pozitii si optiunea de scule antrenate permite realizarea operatiunilor de frezare si gaurire, imbunatatind functionalitatea masinii.
- Exploatare intuitiva: Controlul Siemens Sinumerik 808D in limba polona ofera o interfata simpla, programare rapida si compatibilitate cu sistemele CAD/CAM, usurand integrarea cu procesele moderne de productie.
- Constructie durabila: Patul inclinat si ghidajele liniare asigura o rigiditate ridicata, reducand vibratiile si garantand stabilitatea in timpul prelucrarilor intense.
- Economia exploatarii: Sistemul automat de lubrifiere, sistemul de racire si climatizarea dulapului de comanda reduc costurile de intretinere, extinzand durata de viata a componentelor cheie.
- Securitate si conformitate: Carcasa completa conforma cu normele CE asigura siguranta operatorilor si conformitatea cu standardele europene.
- Flexibilitate in configurare: Optiuni precum scule antrenate si controale avansate Siemens Sinumerik 828D sau Fanuc Oi-TF permit adaptarea masinii la nevoile specifice de productie.
- Optimizarea proceselor: Slotul USB permite importul/exportul rapid al programelor, accelerand configurarea si crescand eficienta productiei.
Constructie si tehnologie a strungului industrial
Strungul CNC pentru metal CK7170 x4000 a fost proiectat pentru fiabilitate si precizie in conditii industriale dificile. Utilizarea componentelor de inalta calitate, precum propulsoarele Siemens si elementele Schneider, asigura stabilitatea lucrului si durata lunga de viata a masinii.
Constructie cu pat inclinat
Patul inclinat cu un unghi de inclinare optimizat si ghidajele liniare asigura o rigiditate exceptionala a constructiei, minimizand vibratiile in timpul prelucrarii. Acest tip de constructie permite mentinerea unei precizii ridicate chiar si la sarcini mari si cicluri de productie intensive.
Ax si propulsor
Axa cu trecerea de 72 mm si motorul Siemens de 11 kW (cu optiune de 15 kW) permit prelucrarea eficienta a pieselor cu forme si materiale variate, asigurand o calitate ridicata a finisarii.
Cap de scule BMT 45
Capul de scule BMT 45 cu 12 pozitii si optiunea de scule antrenate permite realizarea operatiunilor complexe, cum ar fi frezarea si gaurirea, crescand versatilitatea masinii.
Sistem de control
Strungul este echipat cu control Siemens Sinumerik 808D in limba polona, care ofera o interfata intuitiva, programare rapida si compatibilitate cu software-ul CAD/CAM, facilitand integrarea cu procesele moderne de productie.
Sistem de racire si lubrifiere
Sistemul integrat de racire, lubrifierea automata a cutiilor de viteze si ghidajelor, precum si climatizarea dulapului de comanda asigura functionarea lina, minimizand uzura componentelor si costurile de exploatare.
Precizie si eficienta de lucru
Strungul industrial CK7170 x4000 garanteaza o precizie exceptionala, datorita axei cu acuratete de pozitionare de 0,001 mm Propulsoarele servo avansate Siemens, mandrina hidraulica cu trei falci cu un diametru de 305 mm si contrapunerea hidraulica (manson Ø90 mm, cursa 140 mm) asigura stabilitatea si repetabilitatea prelucrarii. Viteza ridicata a axului (2500 rot./min) si optiunea de scule antrenate permit realizarea de operatiuni complexe, cum ar fi filetarea, sanfrenarea, gaurirea sau frezarea, cu mentinerea celei mai inalte calitati a finisajului.
Aplicatiile strungului CNC pentru metal
Strungurile CNC pentru metal, precum modelul CK7170 x4000, sunt utilizate pe scara larga in diverse ramuri ale industriei, printre care:
- Industria auto: Fabricarea componentelor precise, cum ar fi arbori, bucse, roti dintate si piese ale sistemelor de transmisie.
- Industria aeronautica: Prelucrarea pieselor din aliaje usoare si materiale cu rezistenta ridicata, utilizate in constructiile aeronavelor.
- Industria masinilor-unelte: Productia de piese pentru masini, unelte, matrite de injectie si alte componente cu precizie ridicata.
- Productie de serie si prototipuri: Dedicata seriilor de productie mari si proiectelor prototipuri individuale, in special la prelucrarea pieselor de dimensiuni foarte mari.
Masina este alegerea ideala pentru atelierele de productie care necesita echipamente de incredere pentru prelucrarea precisa a metalelor in diverse aplicatii, in special in realizarea proiectelor mari.
Echipare standard
- Control SINUMERIK 808D in limba polona
- Ghidaje liniare - rigiditate si durabilitate ridicata

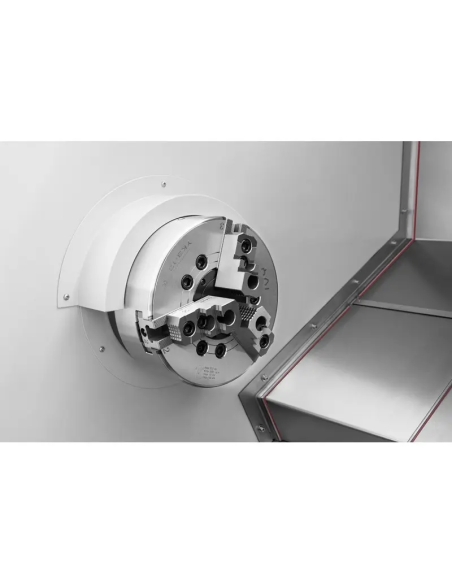

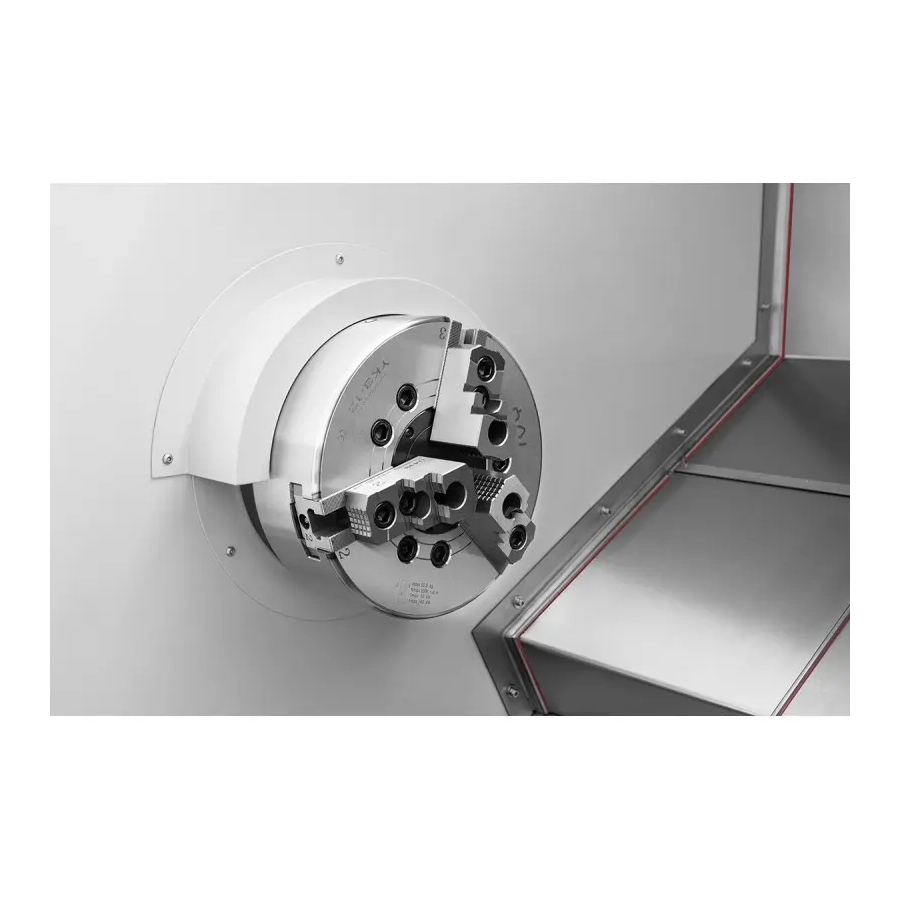

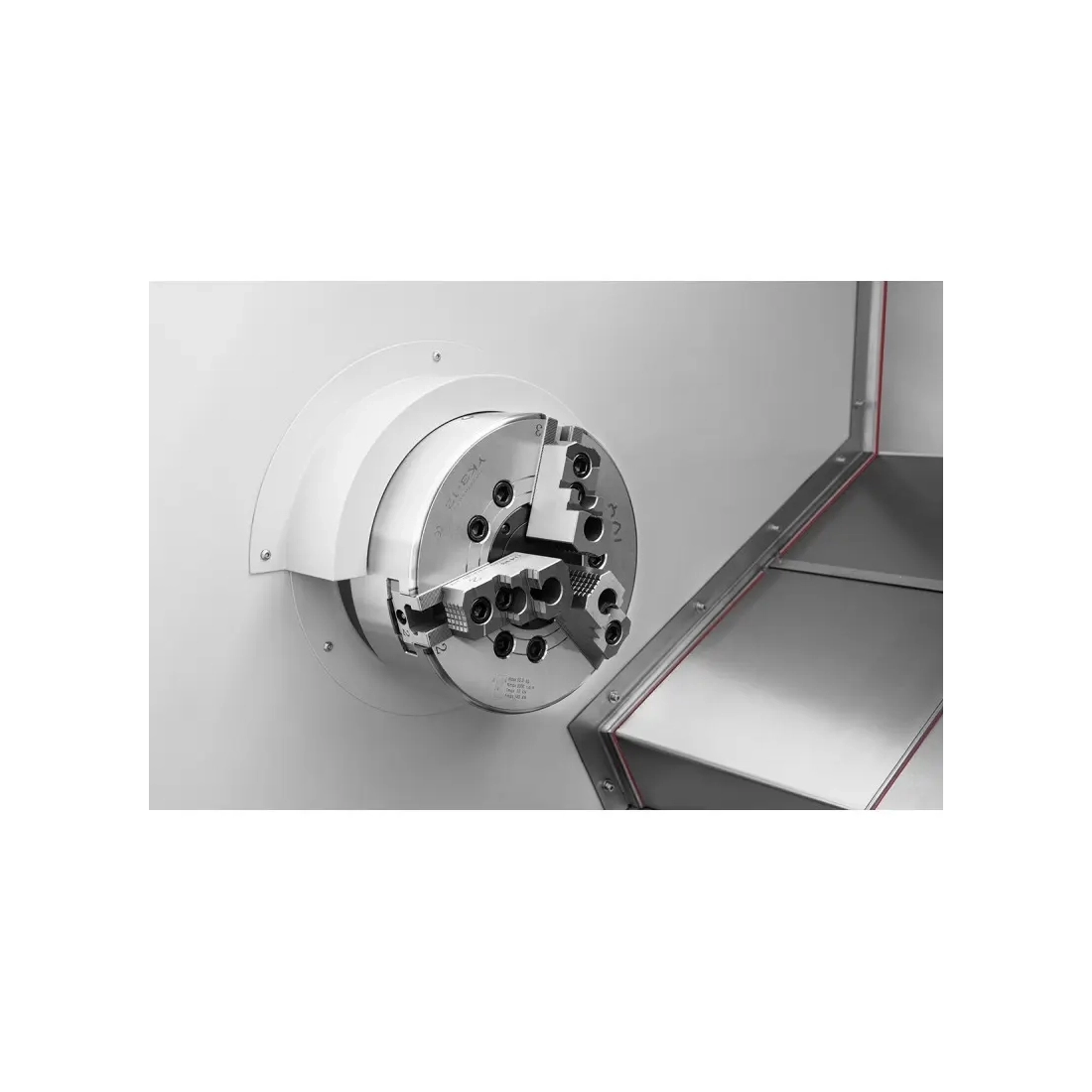

- Mandrina hidraulica cu trei falci, Ø305 mm
- Set de falci moi

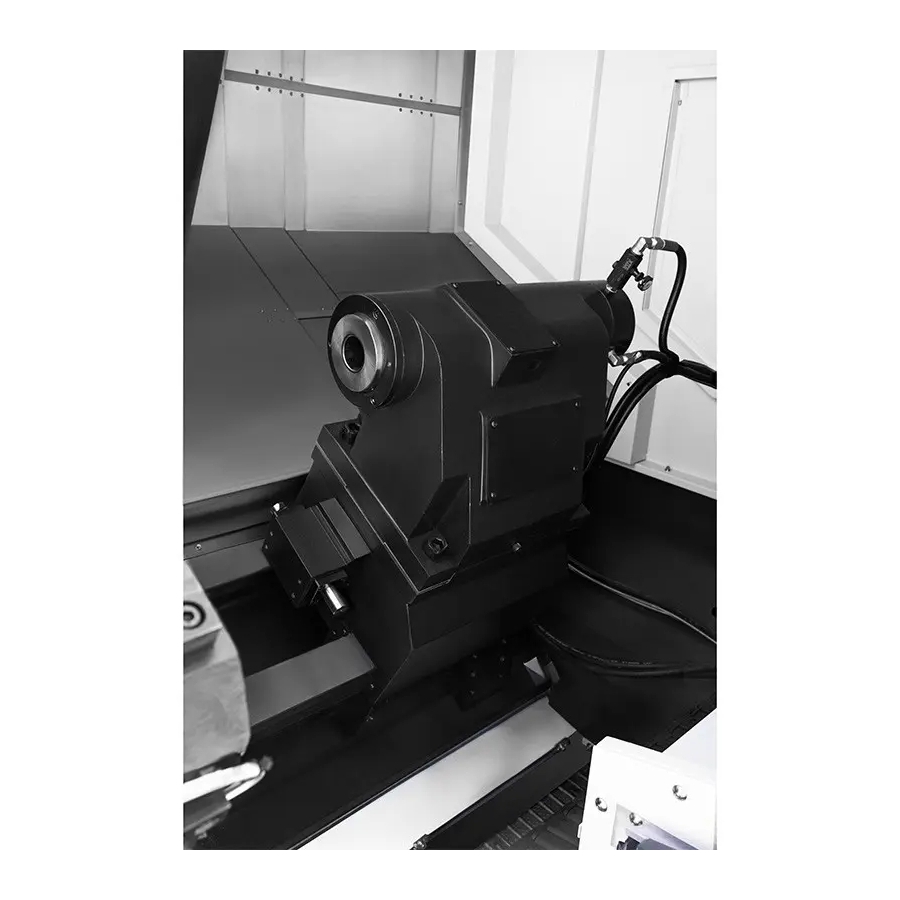

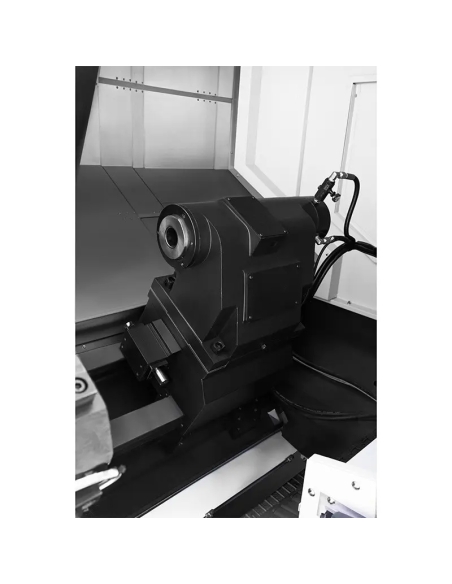

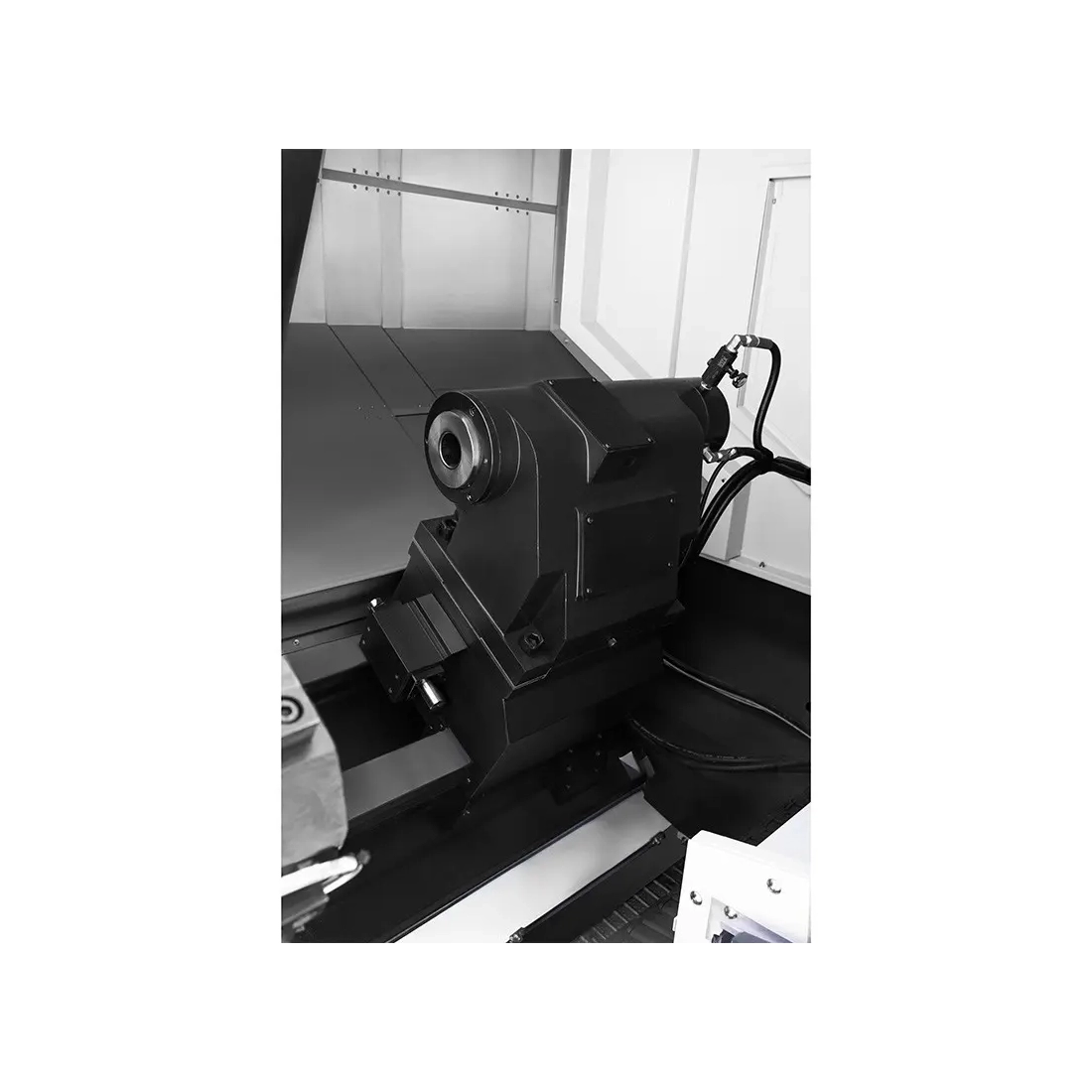

- Contrapunere controlata hidraulic (manson Ø90 mm, cursa 140 mm)
- Sistem de racire si lubrifiere - lubrifiere automata a cutiilor de viteze si ghidajelor
- Climatizarea dulapului de comanda
- Colector de span
- Slot USB - import/export rapid de programe
- Unelte de service incluse
- Carcasa completa conforma cu normele CE
Echipare optionala
- Sprijin hidraulic: Ø40 x 250 mm
- Scule antrenate
- Control Siemens Sinumerik 828D sau Fanuc Oi-TF
Parametri tehnici
| Diametrul prelucrarii peste pat | 700 mm |
| Diametrul prelucrarii peste suport | 470 mm |
| Lungimea maxima a piesei | 4000 mm |
| Cursa pe axele X / Z | 290/3860 mm |
| Trecerea axului | 72 mm |
| Viteza axului | 2500 rot. /min. |
| Motorul axului | SIEMENS 11 kW (15 kW) |
| Mandrina | hidraulica cu trei falci, Ø305 mm |
| Cap de scule | BMT 45, 12 pozitii (optiune scule antrenate) |
| Precizie pozitionare axele X/Z | 0,001 mm |
| Dimensiunea sculelor | 25 x 25 mm |
| Contrapunere hidraulica | manson Ø90 mm, cursa 140 mm |
| Con ce contrapunere | MK5 |
| Dimensiuni L/l/h | 8000 x 2300 x 2210 mm |
| Greutate | 8500 kg |
Controale CNC - Siemens Sinumerik 808D, SINUMERIK 828D si Fanuc Oi-TF
Oferim sisteme profesionale de control CNC de la branduri renumite Siemens si Fanuc, care imbunatatesc precizia, eficienta si usurinta de operare. Solutiile noastre sunt ideale atat pentru atelierele mici, cat si pentru aplicatii industriale exigente.
Siemens Sinumerik 808D - control CNC compact pentru aplicatii de baza
Siemens Sinumerik 808D este un control CNC modern, economic, dedicat strungurilor si frezelor din gama de baza. Sistemul este conceput pentru intreprinderile mici si mijlocii, oferind:
- Operare intuitiva - interfata simplificata cu afisaj grafic care faciliteaza programarea si configurarea masinii.
- Fiabilitate ridicata - design robust, rezistent la conditii de lucru grele din ateliere.
- Compatibilitate larga - adaptat pentru masini cu cerinte tehnologice de baza.
- Solutie excelenta pentru utilizatorii incepatori de CNC care doresc sa inceapa lucrul cu un sistem de control modern.
Siemens Sinumerik 828D - control avansat pentru aplicatii exigente
Sinumerik 828D este un control profesional CNC proiectat pentru a lucra cu freze si strunguri care necesita o precizie si performanta mai mare. Caracteristicile sale cheie includ:
- Putere de procesare ridicata - procesare rapida a datelor ce permite prelucrarea dinamica si precisa a materialelor.
- Functii tehnologice extinse - cicluri avansate de prelucrare, interpolare si caracteristici de optimizare a traseelor sculelor.
- Constructie compacta si solida - proiectata pentru conditii industriale riguroase.
- Integrare usoara cu automatizarea - posibilitati de extindere cu module suplimentare si optiuni de control al proceselor de productie.
- Compatibilitate cu CAD/CAM - colaborare fara probleme cu software-ul de proiectare si sistemele de gestionare a productiei.
Acesta este alegerea perfecta pentru firmele care cauta un control CNC eficient si fiabil pentru operatiuni mai complexe de prelucrare.
Fanuc Oi-TF - stabilitate si precizie in prelucrarea pe strung
Fanuc Oi-TF este unul dintre cele mai populare controale CNC pentru strunguri, cunoscut pentru fiabilitatea sa si usurinta de operare. Sistemul este utilizat pe scara larga in industria prelucrarii metalelor datorita:
- Stabilitatii exceptionale in lucru - fiabilitate si precizie in functionare chiar si in productia de serie de lunga durata.
- Functii avansate de strunjire - suport pentru diverse cicluri de strunjire, inclusiv filetare, sanfrenare, gaurire si alte operatiuni de aschiere.
- Interfata intuitiva pentru utilizator - programare rapida si operare usoara datorita afisajului clar si meniului optimizat.
- Compatibilitate larga - capacitatea de a colabora cu multe modele de masini de strunjire.
- Optimizare eficienta a proceselor - sistemul Fanuc permite un control mai bun asupra parametrilor de prelucrare, ceea ce economiseste timp si materiale.
Datorita Fanuc Oi-TF, utilizatorii se bucura de o munca stabila si precisa, tradusa intr-o mai mare eficienta si calitate a prelucrarii.
Alegerea controlului CNC potrivit are o importanta capitala pentru eficienta si precizia prelucrarii. Siemens Sinumerik 808D este solutia ideala pentru aplicatiile de baza, Siemens Sinumerik 828D se potriveste proceselor de productie mai exigente, in timp ce Fanuc Oi-TF garanteaza stabilitate si fiabilitate maxima in prelucrarea pe strung.
De ce sa alegi CORMAK?
Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK este liderul in domeniu, oferind strunguri CNC de incredere pentru metal. Masinile noastre sunt alese de profesionisti datorita:
- Experientei de 16 ani in service-ul controalelor CNC Siemens
- Disponibilitatii mari de masini - pe o suprafata de peste 15 000 m² de depozit avem aproximativ 12 000 de dispozitive
- Serviciu profesional - oferim atat servicii de garantie, cat si post-garantie.
- Certificarii europene de siguranta - toate masinile respecta standardele riguroase de siguranta la munca.
Investeste intr-un strung CNC cu pat inclinat CK7170 x4000 si creste eficienta atelierului tau de productie. Contacteaza-ne azi pentru a obtine informatii detaliate si o oferta personalizata. Specialistii nostri te vor ajuta sa gasesti cele mai bune solutii pentru afacerea ta!
