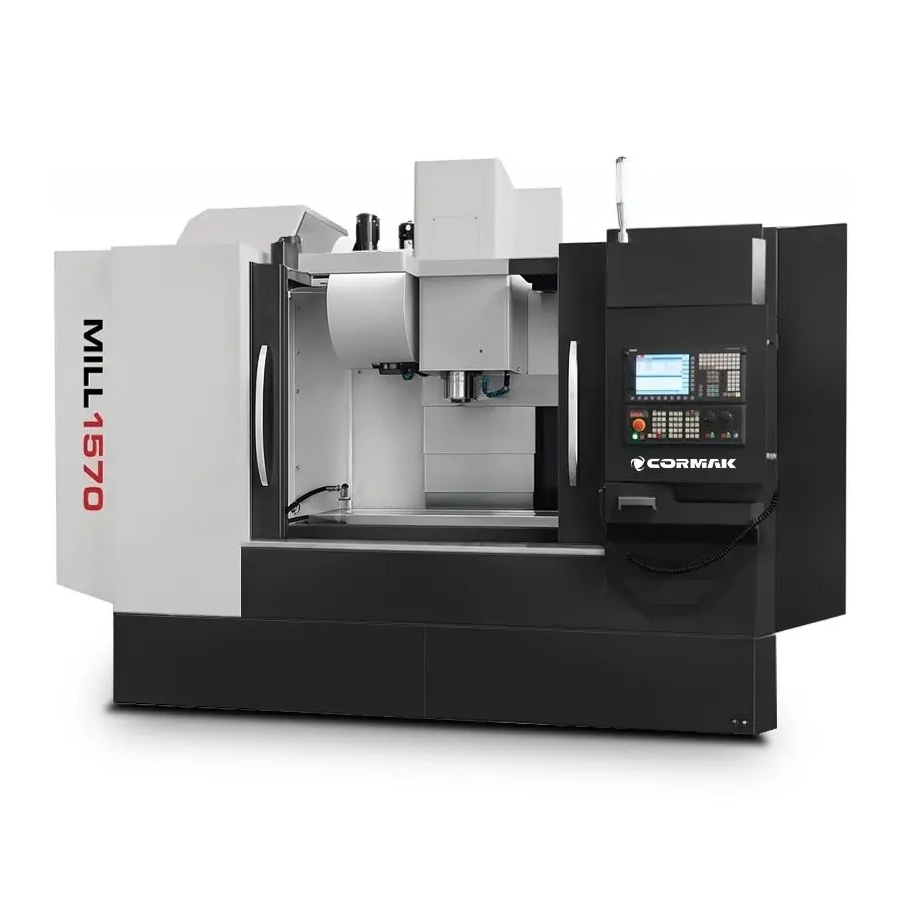

Centru de prelucrare MILL 1570 - precizie si eficienta in prelucrarea CNC

Centru de prelucrare MILL 1570 este un centru modern de prelucrare verticala CNC, proiectat pentru prelucrarea precisa a metalelor in aplicatii industriale solicitante. Echipat cu control avansat Siemens Sinumerik 828D, ofera acuratete inegalabila si performanta ridicata.

Principalele avantaje ale centrului de prelucrare MILL 1570

Centru de prelucrare verticala MILL 1570 combina tehnologia avansata cu o constructie robusta, pentru a asigura stabilitate si precizie in prelucrarea pieselor grele. Este solutia ideala pentru companiile care cauta centre de prelucrare CNC ce garanteaza calitate inalta, eficienta si flexibilitate. Beneficiile cheie sunt:

• Precizie de exceptie: Acuratete de pozitionare ±0,01 mm datorita suruburilor cu bile cu diametrul de 40 mm si pasul de 8 mm, ideala pentru piese cu geometrii complexe.
• Stabilitate constructiva: Carcasa masiva de 9500 kg cu un sistem de ghidare pe 4 cai ce minimizeaza vibratiile, permitand prelucrarea pieselor de pana la 960 kg
• Performanta ridicata: Ax de 16 kW si viteza de pana la 10000 rpm cu transmisie prin curea si avans rapid de 15/15/12 m/min reducand ciclul de productie.
• Securitatea operatorului: Camera de lucru etansa protejeaza impotriva prafului si a aschiilor, oferind conditii ergonomice de munca.
• Flexibilitate in configurare: Posibilitate de extindere cu axa a patra rotativa, sisteme avansate de control (Siemens 808D, Fanuc Oi-TF) si racire prin ax, adaptand masina la nevoi specifice.
• Durabilitate: Ghidaje liniare de inalta calitate si componente mecanice pentru o exploatare indelungata in medii industriale dificile.
• Functii avansate de control: Interfata ergonomica si ciclurile avansate de prelucrare permit programare facila si optimizarea proceselor.

Constructia si tehnologia centrului de prelucrare MILL 1570

Centru de frezare pentru metal MILL 1570 este proiectat pentru durabilitate maxima si precizie in medii de productie solicitante. Elementele esentiale ale structurii includ:

• Corp masiv din fonta: Cantarind 9500 kg, cu distributie larga de ghidaje rectangulare calite si slefuite, ofera rigiditate si stabilitate excelente.
• Sistem de ghidare pe 4 cai: Permite gestionarea sarcinilor grele de masa, ideal pentru piese mari.
• Ghidaje liniare: Cele mai bune ghidaje pe axele X, Y, Z asigura fluenta miscarilor si precizie la avansuri de 15 m/min
• Ax BT40 (optiune BT50): Putere de 16 kW si viteza de pana la 10000 rpm, cu transmisie prin curea si contragreutate, reduse vibratiile si asigura eficienta mare la taiere.
• Suruburi cu bile: Suruburi precise cu diametrul de 40 mm si pasul de 8 mm pe trei axe asigura acuratete si repetabilitate inalta.
• Magazie de scule: Magazie cu 24 de pozitii pentru BT40 (optiune BT50) pentru schimb rapid de scule cu greutate maxima de 7,5 kg
• Sistem automat de ungere: Reduce uzura componentelor, prelungind durata de viata a masinii.
• Camera de lucru etansa: Asigura securitate si protectie impotriva impuritatilor.

Precizia si performanta lucrului

Centru de prelucrare CNC MILL 1570 ofera o precizie exceptionala datorita controlului Siemens Sinumerik 828D, ce asigura putere mare de calcul si cicluri avansate de prelucrare. Acuratetea pozitionarii de ±0,01 mm si avans rapid de 15/15/12 m/min permit prelucrarea eficienta a pieselor cu forme complexe. Sistemul optimizeaza traseele sculelor, reducand timpul de productie si minimizand erorile.

Aplicatiile centrului de prelucrare verticala MILL 1570

Centrele de prelucrare verticala precum MILL 1570 sunt utilizate in sectoare industriale cheie, inclusiv:

• Industria auto: Productia de componente motor, cutii de viteze si sisteme de suspensie.
• Industria aeronautica: Prelucrarea pieselor de precizie, cum ar fi elemente de turbine si structuri aeronautice.
• Industria de scule: Fabricarea de matrite, stante si piese cu forme complexe.
• Constructia de masini: Productia de componente grele pentru echipamente industriale si unelte de precizie.

Cu optiunea de extindere la o axa a patra, masina este ideala pentru atelierele care necesita versatilitate si precizie.

Echipament standard

• Sistem de control Siemens Sinumerik 828D cu garantie de 2 ani
• Ax cu 10000 rpm
• Magazin de scule BT40 cu 24 pozitii
• Indicatoare de alarma in 3 culori
• Iluminare a spatiului de lucru
• Sistem de racire inchis
• Carcasa etansa
• Sistem automat de ungere
• Sistem pneumatic

Echipament optional

• Sisteme de control Siemens Sinumerik 808D sau Fanuc Oi-TF
• Ax BT50
• Racire prin ax (20 bar sau 40 bar)
• A 4-a axa rotativa
• Conveior de span tip lant sau melc
• Sonca de masurare a sculei Renishaw TS27R
• Sonca de piesa Renishaw OMP60
• Cicluri de masurare Renishaw
• Separator de ulei si lichid de racire
• Extractor de ceata oleoasa
• Usi automate
• Rigle de masura pentru 3 axe

Parametri tehnici

Control CNC - Siemens si Fanuc

Centru de prelucrare MILL 1570 ofera sisteme avansate de control CNC, cum ar fi Siemens Sinumerik 808D, Siemens Sinumerik 828D si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta in utilizare:

SIEMENS SINUMERIK 808 Advanced

• Interfata intuitiva: Simplu de utilizat, ideal pentru ateliere mai mici si utilizatori incepatori.
• Fiabilitate: Constructie durabila, rezistenta la conditii industriale dure.
• Eficienta: Dedicat aplicatiilor de baza pentru frezare si strunjire.

Siemens Sinumerik 828D

• Putere de calcul ridicata: Permite prelucrarea dinamica si gestionarea ciclurilor complexe.
• Integrare cu CAD/CAM: Faciliteaza colaborarea cu software-ul de proiectare.
• Functii avansate: Optimizarea traseelor sculelor si posibilitatea de extindere cu module aditionale.

Fanuc Oi-TF

• Stabilitate: Fiabilitate in productia de serie si functionare pe termen lung.
• Cicluri avansate de strunjire: Ideal pentru operatiuni de taiere precise.
• Operare intuitiva: Interfata clara accelereaza programarea.

Descarca instructiuni Siemens Sinumerik 828/840

Descarca instructiuni Siemens Sinumerik 808

Alege experienta CORMAK

Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera centre de prelucrare fiabile si suport tehnic complet. Masinile noastre respecta standardele de siguranta europene, iar serviciul profesional de intretinere si reparatii asigura continuitatea productiei.

• 16 ani de experienta in intretinerea controlului CNC Siemens.
• Peste 15 000 m² de depozitare cu aproximativ 12 000 de masini si echipamente.
• Asiguram servicii profesionale de intretinere in garantie si post-garantie.
• Alegand CORMAK, ai siguranta achizitionarii de la o companie poloneza cu certificari de siguranta europene.

Contacteaza-ne pentru detalii sau pentru a programa o demonstratie a masinii! Contacteaza-ne
