Centru de prelucrare MILL 500 5 axe - precizie in prelucrarea multi-axiala

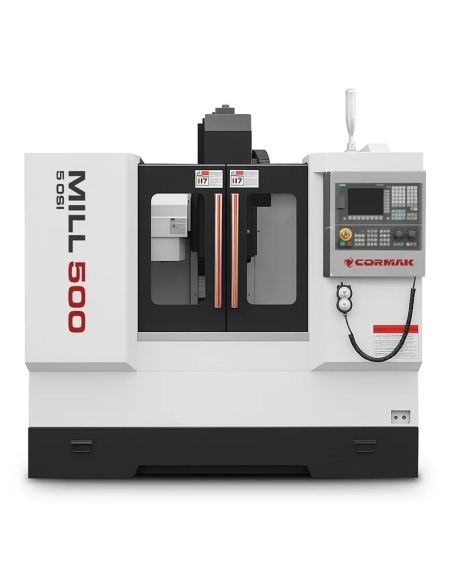

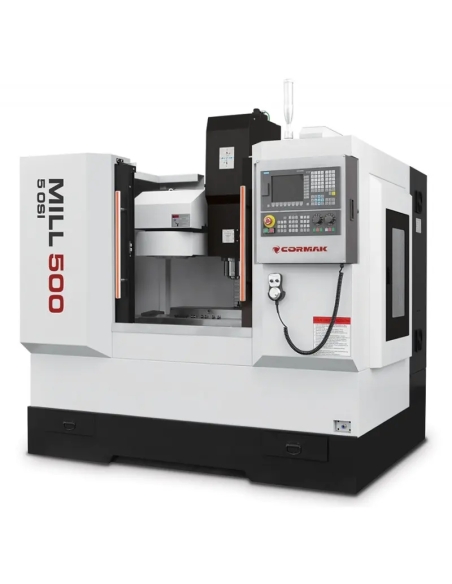

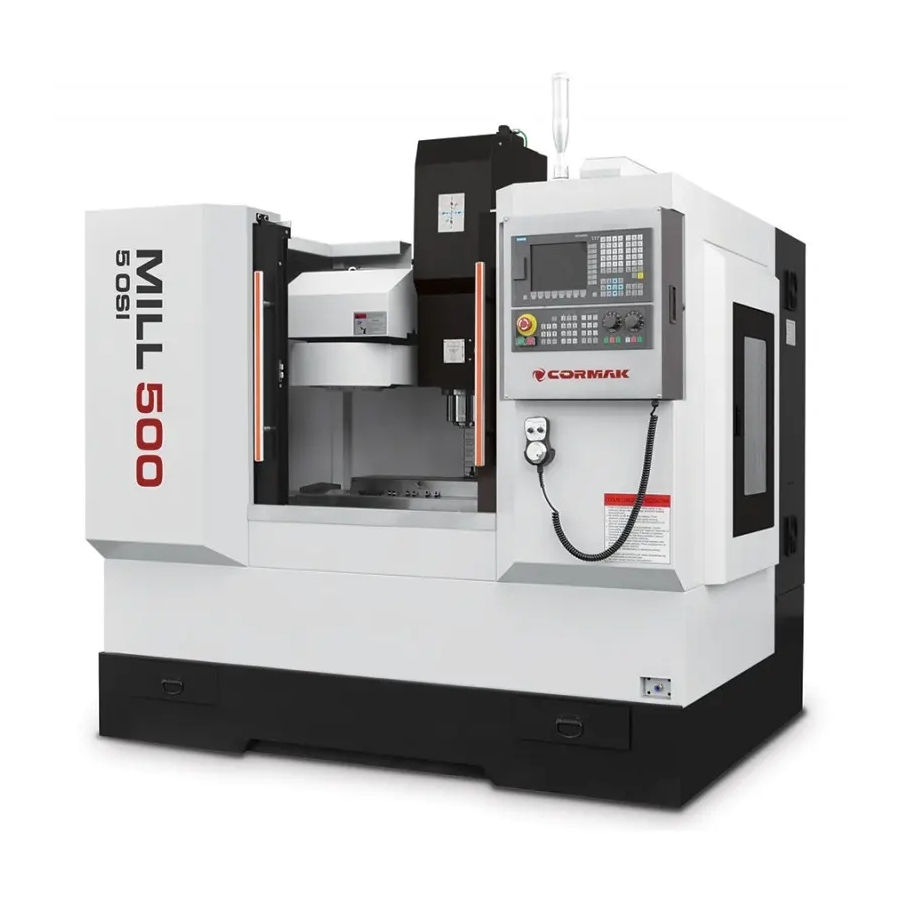

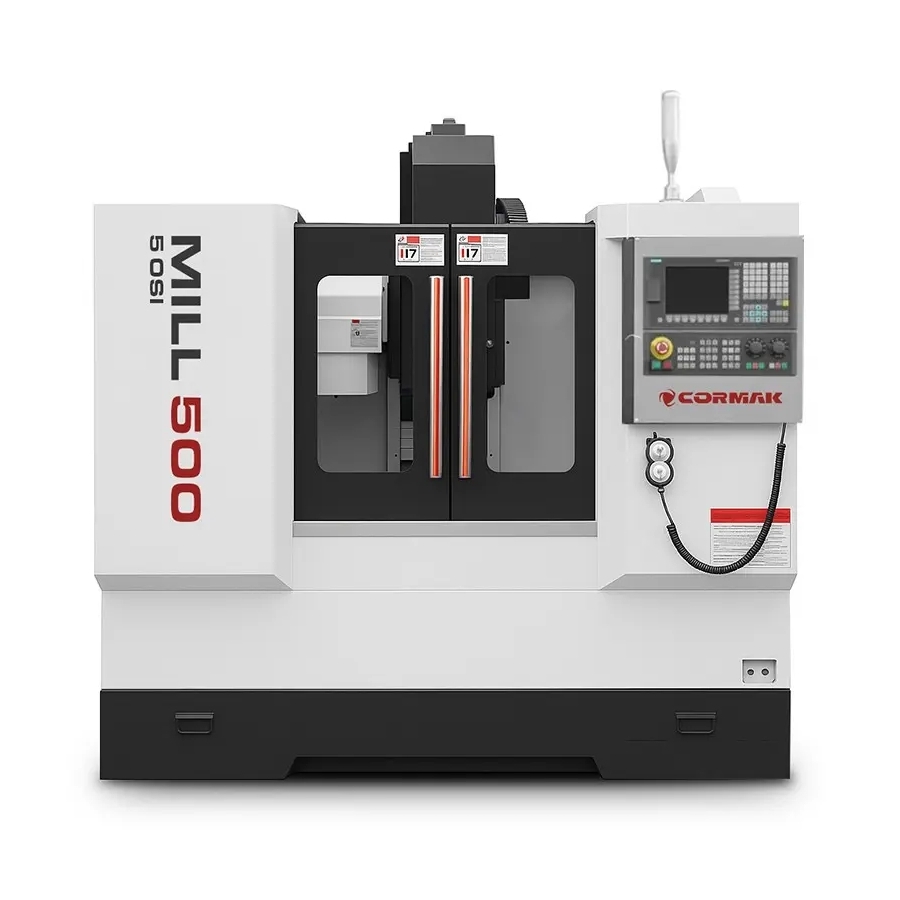

Centru de prelucrare MILL 500 5 axe este un centru de prelucrare CNC vertical, compact, cu 5 axe, proiectat pentru prelucrarea precisa a detaliilor complexe dintr-o singura prindere. Echipat cu o masa inclinabila-rotativa Ø100 mm si control Siemens sau Fanuc, garanteaza cea mai inalta precizie si eficienta.

Principalele avantaje ale centrului de prelucrare MILL 500 5 axe

Centra de prelucrare verticala MILL 500 5 axe ofera capabilitati avansate de prelucrare multi-axiala, ideal pentru industrii care necesita precizie si geometrii complexe. Aceasta solutie este pentru firmele care cauta centre de prelucrare CNC ce combina o constructie compacta cu performanta ridicata si versatilitate. Beneficii esentiale includ:

• Precizie multi-axiala: Precizie de pozitionare de ±0.005 mm si repetabilitate ±0.003 mm, datorita masutei inclinabile-rotative Ø100 mm cu axa B (-110° pana la +30°) si C (rotatie continua 360°).
• Prelucrare dintr-o singura prindere: Interpolarea pe 5 axe permite prelucrarea detaliilor complexe fara repozitionari multiple, reducand timpii si erorile.
• Constructie compacta: Structura rigida minimizeaza vibratiile, asigurand stabilitate in prelucrarea componentelor precise cu greutate de pana la 20 kg
• Performanta ridicata a axului: Axul cu viteza de 10000 rpm permite taierea eficienta a diverselor materiale, de la metale la plastice.
• Automatizarea proceselor: Magazia de scule cu 12 pozitii si schimbare automata reduce timpul de operare, sporind productivitatea.
• Control intuitiv: Sisteme Siemens sau Fanuc cu interpolare completa pe 5 axe faciliteaza programarea si operarea.
• Siguranta si ergonomie: Dispozitivele externe de racire si sistemul automat de ungere asigura conditii optime de lucru si minimizeaza uzura componentelor.
• Versatilitate aplicativa: Ideal pentru micro-prelucrare in industrii precum cea medicala, orologeria si electronica.

Constructia si tehnologia centrului de prelucrare MILL 500 5 axe

Centru de frezare pentru metal MILL 500 5 axe a fost proiectat pentru a oferi precizie si fiabilitate in medii de productie exigente. Elementele cheie ale constructiei includ:

• Corp rigid al masinii: Constructie compacta realizata din materiale de inalta calitate minimalizeaza vibratiile, asigurand stabilitatea in timpul prelucrarii.
• Masa inclinabila-rotativa Ø100 mm: Permite prelucrarea completa pe 5 axe cu gama de axa B -110° pana la +30° si axa C 360°, ideala pentru detalii mici.
• Ax de mare viteza: Axul puternic cu 10000 rpm garanteaza taierea eficienta pastrand precizia.
• Ghidaje liniare: Ghidajele de inalta calitate in axele X, Y, Z (500x400x300 mm) asigura miscarea lina si precizia.
• Magazia de scule: Magazia cu 12 pozitii si schimbare automata a sculelor accelereaza procesele de productie.
• Sistem de racire: Dispozitive externe de racire asigura temperatura optima pentru scule si detalii, imbunatatind calitatea prelucrarii.
• Sistem automat de ungere: Sistemul centralizat de ungere reduce uzura pieselor componente, prelungind durata de viata a masinii.
• Dimensiuni compacte: Optimizate pentru ateliere cu spatiu limitat, mentinand functionalitatea completa pe 5 axe.

Precizie si eficienta a muncii

Centru de prelucrare CNC MILL 500 5 axe ofera o precizie imposibil de egalat datorita controlului avansat Siemens sau Fanuc cu interpolare completa pe 5 axe. Precizia de pozitionare ±0.005 mm si repetabilitatea ±0.003 mm permit prelucrarea detaliilor cu geometrii complexe cu abateri minime. Sistemul optimizeaza traiectoriile uneltelor, reducand timpul de ciclului si sporind eficienta productiei.

Aplicarea centrului de prelucrare vertical MILL 500 5 axe

Centrele de prelucrare verticala precum MILL 500 5 axe sunt indispensabile in industriile care cer precizie maxima, precum:

• Industria medicala si dentara: Productia de implanturi, unelte chirurgicale si componente protetice.
• Industria orologera: Prelucrarea pieselor precise pentru mecanisme orologere.
• Industria electronica: Fabricarea microcomponentelor pentru dispozitive electronice.
• Micromecanica: Prototipare si productie de mici forme, electrozi si insertii.

Masina este ideala pentru atelierele specializate in micro-prelucrarea precisa si prototipare.

Echipare standard

• Sistem de control Siemens Sinumerik 808D sau Fanuc cu interpolare completa pe 5 axe
• Masa inclinabila-rotativa Ø100 mm
• Ax 10000 rpm
• Magazie de scule cu 12 pozitii
• Dispozitive externe de racire
• Sistem automat centralizat de ungere
• Iluminarea spatiului de lucru
• Lampi de alarma cu 3 culori

Echipare optionala

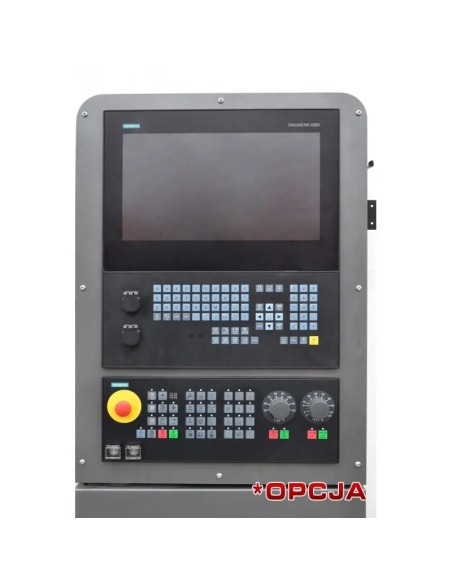

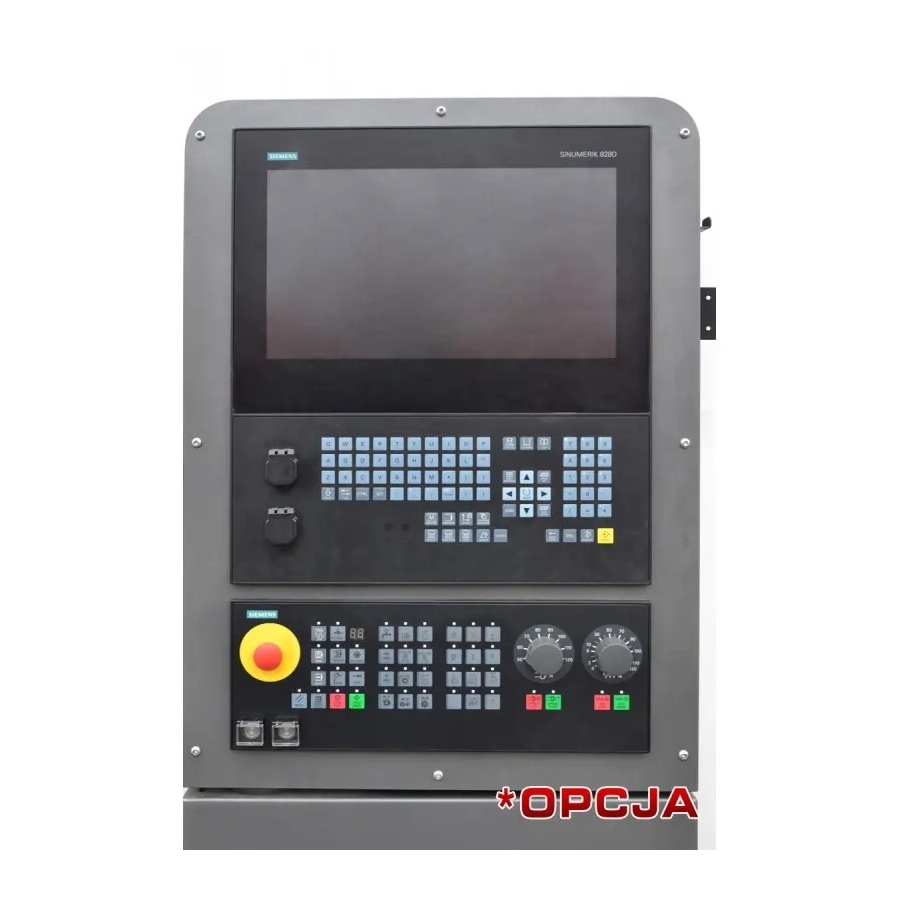

• Sistem de control Siemens Sinumerik 828D
• Racire prin ax (20 bar)
• Sonda de masurare a sculei Renishaw TS27R
• Sonda de obiect Renishaw OMP60
• Cicluri de masurare Renishaw
• Extractor de ceata de ulei
• Separator de ulei si lichid de racire
• Regle de masura pentru axe liniare

Parametri tehnici

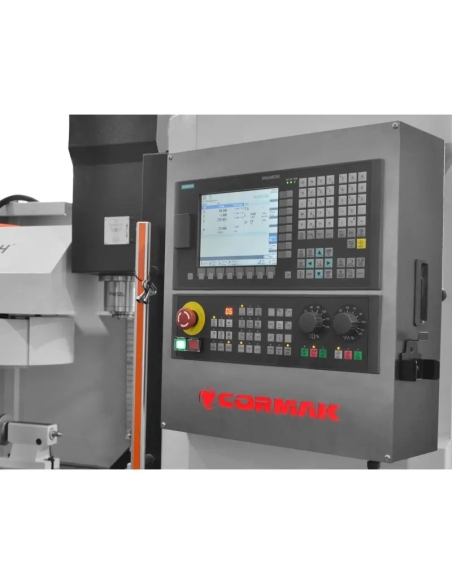

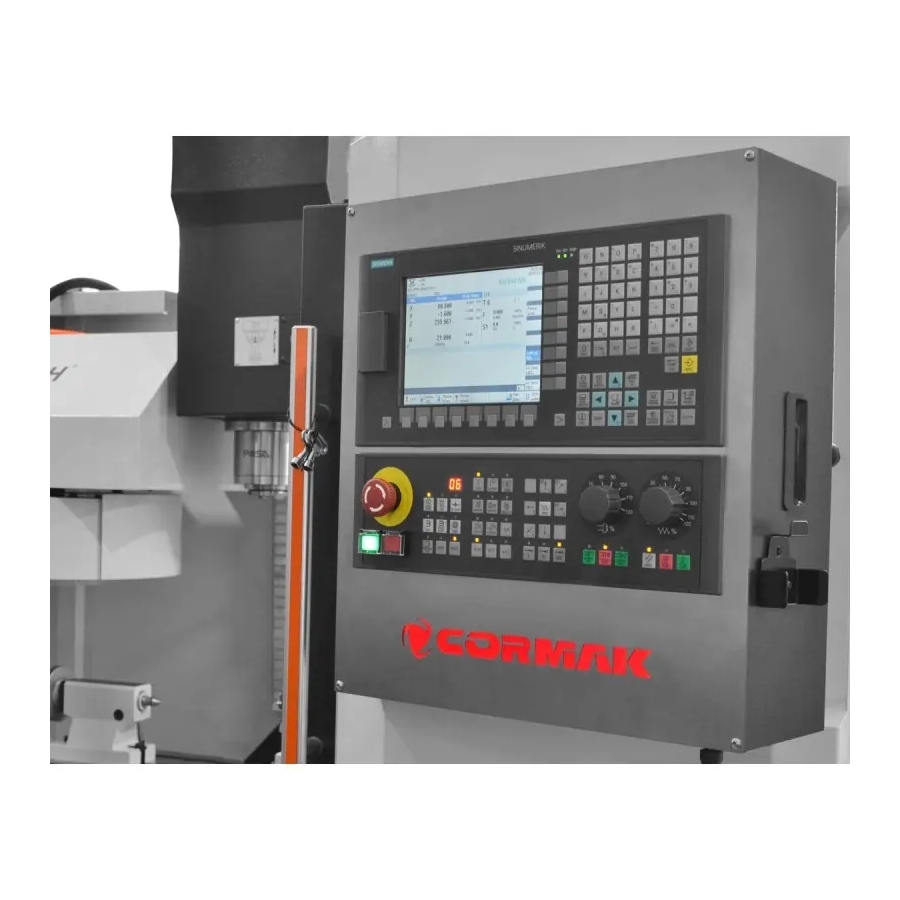

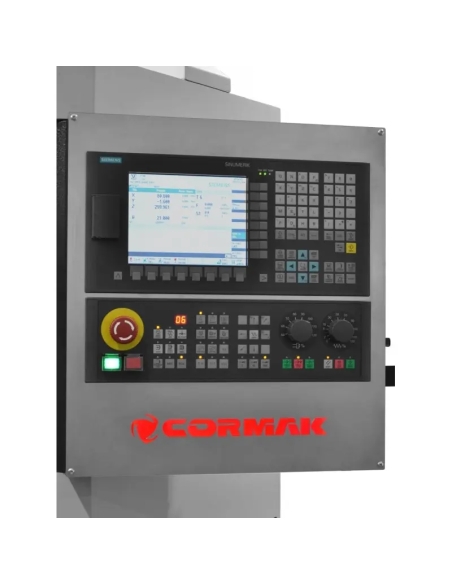

Sisteme CNC - Siemens si Fanuc

Centru de prelucrare MILL 500 5 axe ofera sisteme avansate de control CNC, cum ar fi Siemens Sinumerik 808D, Siemens Sinumerik 828D si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta operarii:

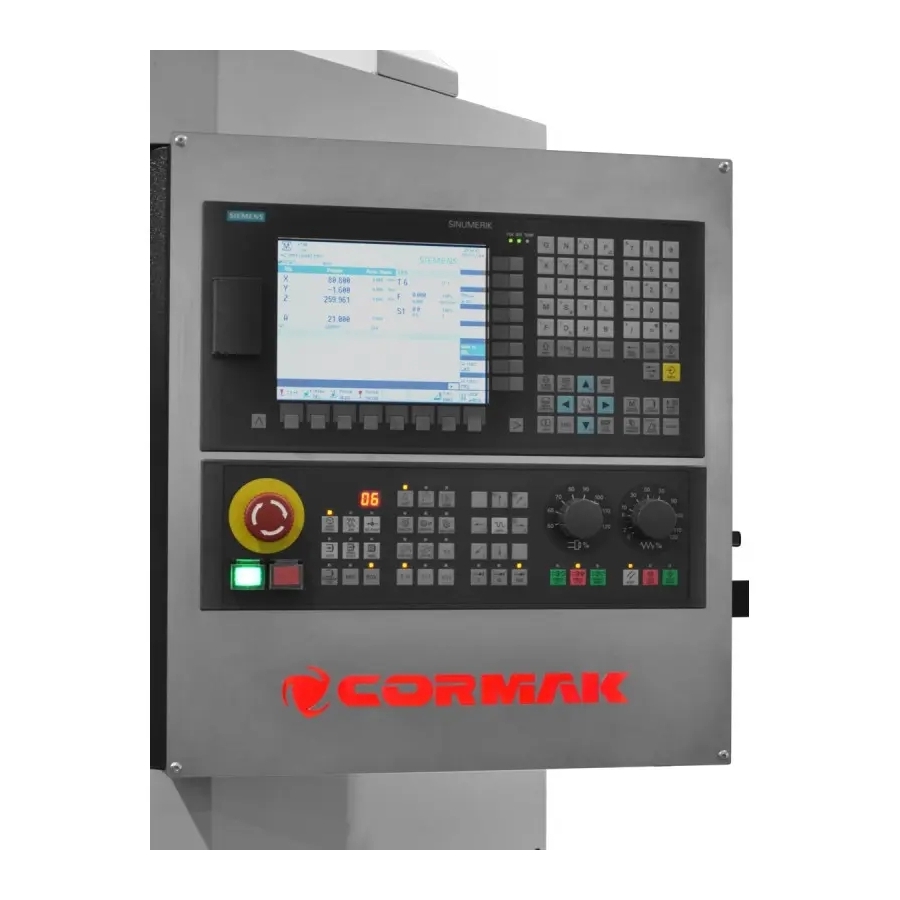

Siemens Sinumerik 808D

• Interfata intuitiva: Simplu de utilizat, ideal pentru ateliere mici si utilizatori incepatori.
• Fiabilitate: Constructie durabila, rezistenta la conditii industriale dificile.
• Economisire: Dedicat aplicatiilor de baza de frezare si strunjire.

Siemens Sinumerik 828D

• Putere mare de calcul: Permite prelucrare dinamica si gestiunea ciclurilor complexe.
• Integrare cu CAD/CAM: Faciliteaza colaborarea cu software-ul de proiectare.
• Functii avansate: Optimizarea traiectoriilor sculei si posibilitatea extinderii cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: Fiabilitate in productie de serie si operare pe termen lung.
• Cicluri avansate de strunjire: Ideal pentru operatiuni precise de taiere.
• Operare intuitiva: Interfata clara accelereaza programarea.

Descarca instructiunile Siemens Sinumerik 828/840

Descarca instructiunile Siemens Sinumerik 808

Incredere in experienta CORMAK

Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera solutii de centre de prelucrare si suport tehnic complet. Echipamentele noastre respecta standardele europene de siguranta, iar serviciile noastre de asistenta garantata si post-garantie asigura continuitatea productiei.

• 16 ani de experienta in deservirea sistemelor CNC Siemens.
• Peste 15.000 m² de spatii de depozitare pentru aproximativ 12.000 de masini si echipamente.
• Asiguram service profesional in perioada de garantie si post-garantie.
• Alegand CORMAK, beneficiezi de certificarea europeana de siguranta a produsului.

Solicita detalii sau programeaza o prezentare a masinii! Contacteaza-ne
