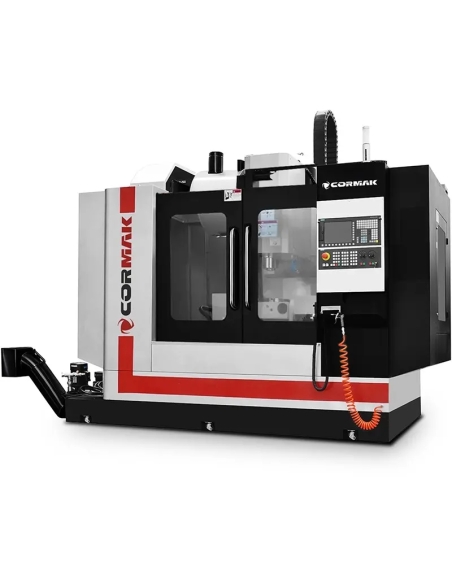

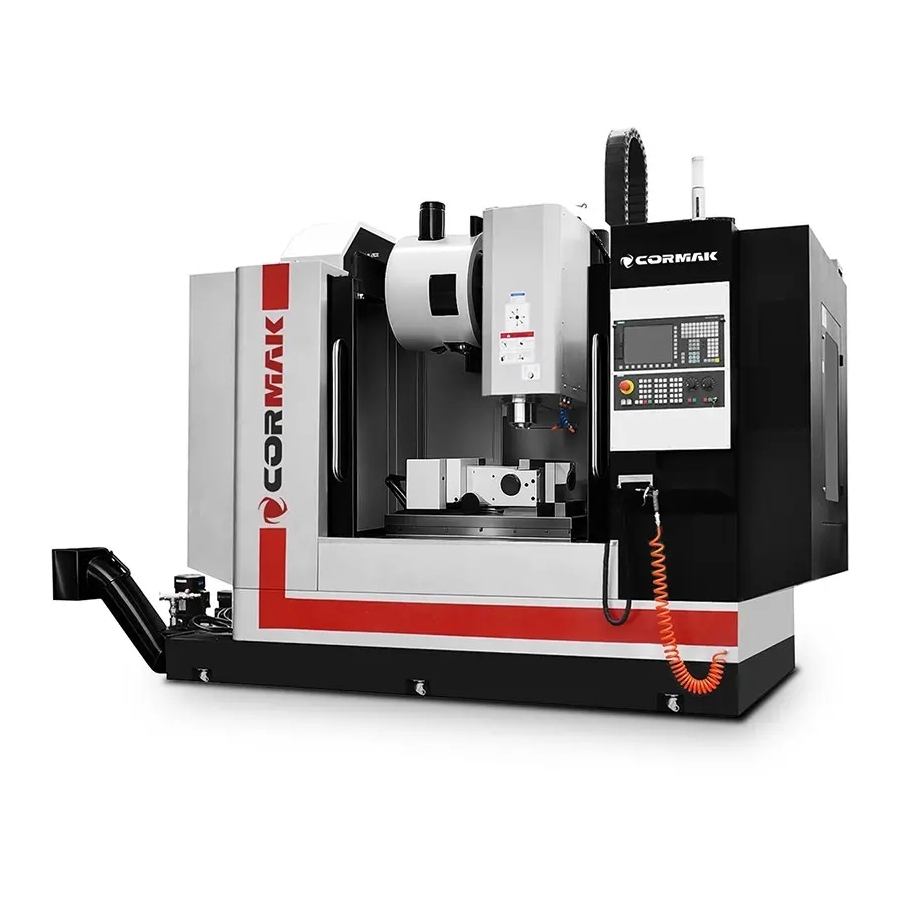

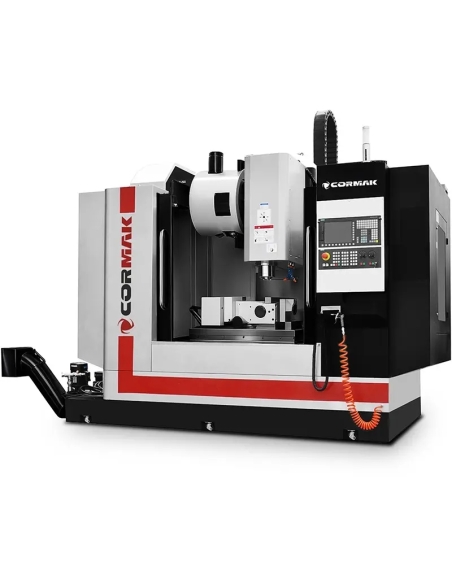

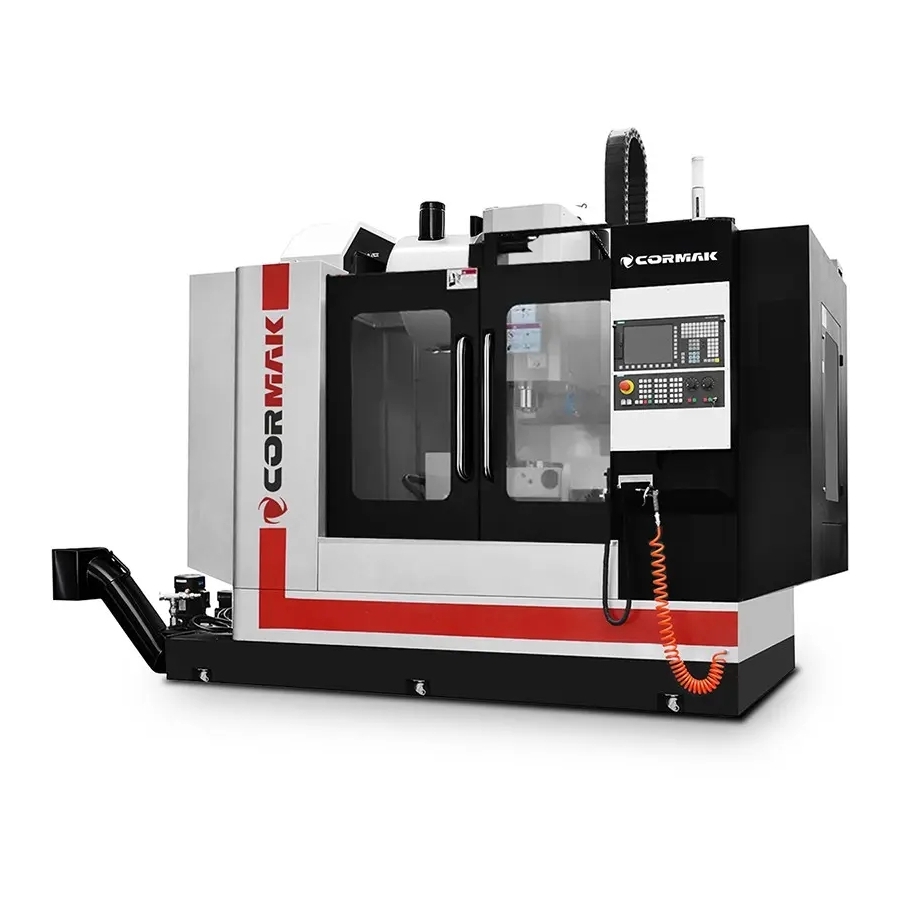

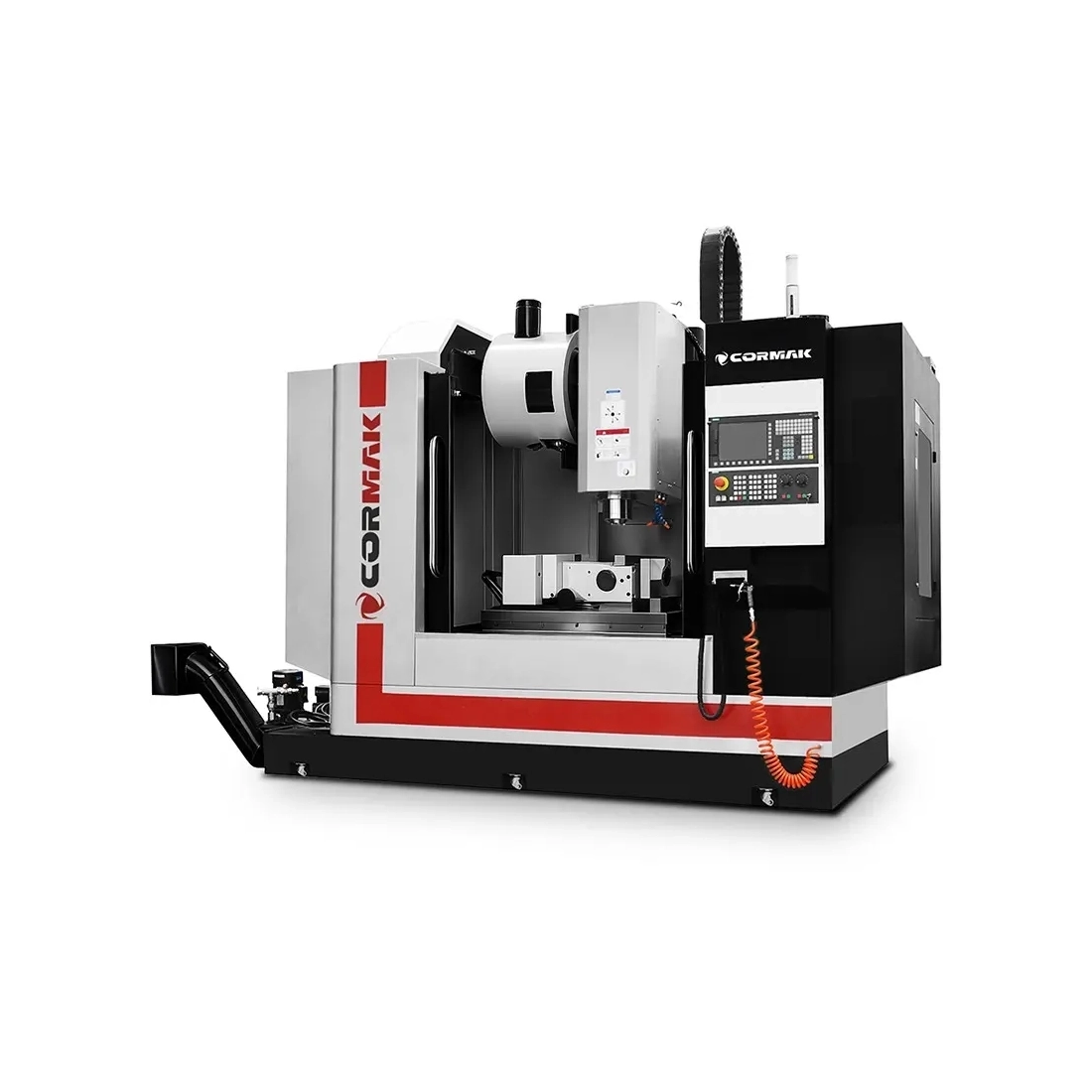

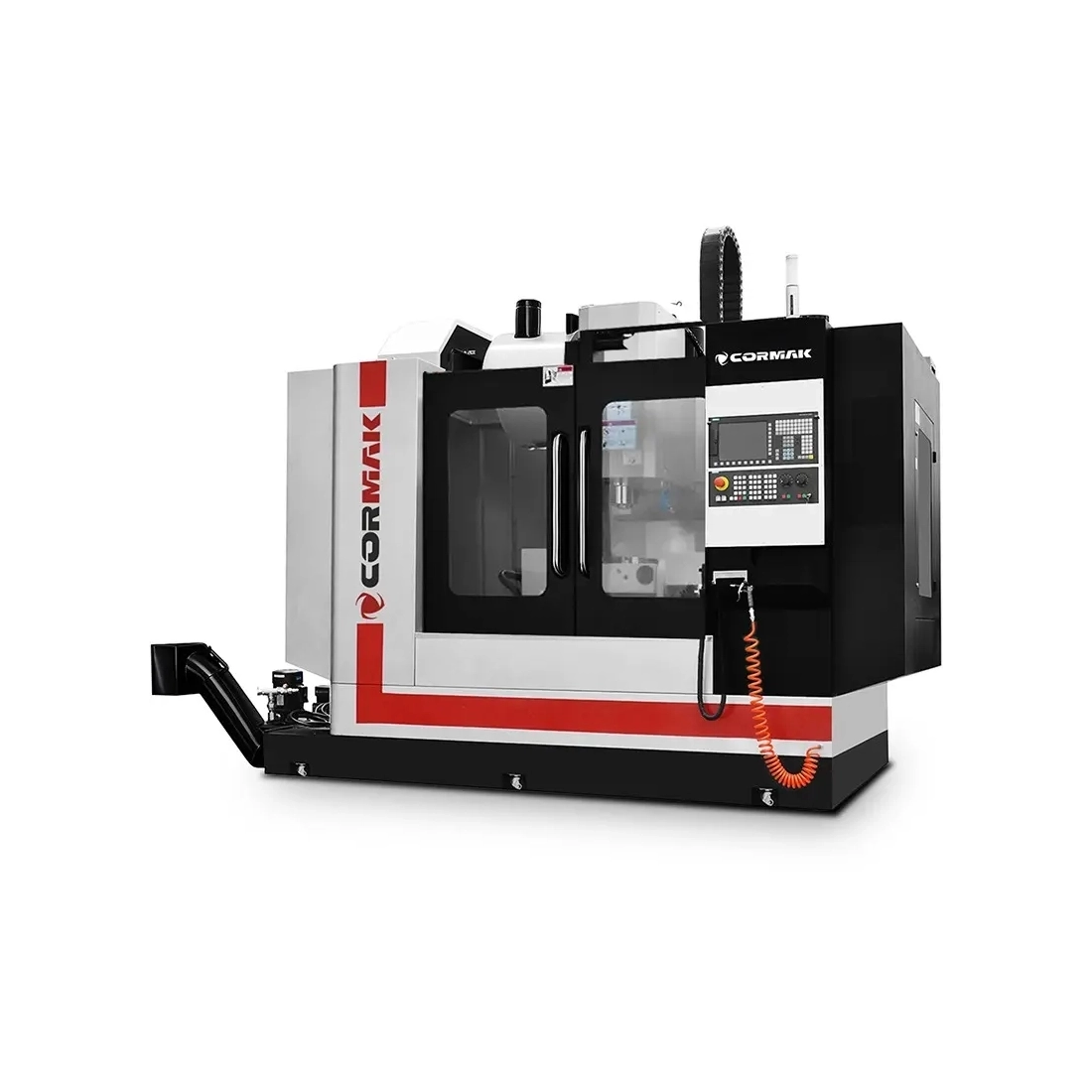

Centru de prelucrare CNC cu 5 axe CORMAK MILL 1200, cu sistem Siemens Sinumerik
Centrul de prelucrare MILL 1200 cu 5 axe este un centru vertical CNC avansat, creat pentru prelucrarea de înaltă precizie a metalelor și a altor materiale în aplicații industriale complexe. Echipat cu sistemul de comandă Siemens Sinumerik 828, oferă o acuratețe remarcabilă și versatilitate în fabricarea pieselor cu geometrii complicate.
Principalele avantaje ale centrului de prelucrare MILL 1200 cu 5 axe
Centrul vertical de prelucrare MILL 1200 cu 5 axe se evidențiază prin tehnologia modernă cu 5 axe, care permite realizarea celor mai solicitante proiecte cu un număr minim de reechipări. Este o soluție ideală pentru companiile care caută centre de prelucrare CNC ce oferă precizie, productivitate și flexibilitate. Beneficiile cheie includ:
- Prelucrare avansată pe 5 axe: prelucrarea simultană pe cinci axe permite realizarea pieselor cu forme complexe, reducând timpul de prelucrare și îmbunătățind calitatea suprafeței.
- Precizie ridicată: precizia de poziționare ±0,012 mm și repetabilitatea ±0,005 mm asigură o calitate excelentă a pieselor, chiar și la toleranțe stricte.
- Stabilitate constructivă: corpul masiv din fontă, cu o greutate de 8200 kg, reduce vibrațiile și permite prelucrarea pieselor de până la 1000 kg.
- Eficiență: arborele principal de 15 kW, cu turație de până la 6000 rot/min, și avansul rapid 24/24/18 m/min scurtează ciclul de producție.
- Siguranță și ergonomie: camera de lucru etanșă și interfața intuitivă Sinumerik 828 oferă un mediu de lucru sigur și confortabil.
- Configurație versatilă: posibilitatea extinderii cu opțiuni precum răcire prin arbore, sonde de măsurare sau sisteme alternative de comandă permite adaptarea mașinii la cerințe specifice.
Construcția și tehnologia centrului de prelucrare MILL 1200 cu 5 axe
Centrul de frezare pentru metal MILL 1200 cu 5 axe a fost proiectat pentru durabilitate maximă și precizie în condiții industriale dificile. Componentele principale includ:
- Corp masiv din fontă: cu o greutate de 8200 kg, oferă rigiditate excelentă și reducerea vibrațiilor, esențială la prelucrarea pieselor grele.
- Ghidaje liniare HIWIN: ghidajele de înaltă calitate de pe axele X și Y, plus ghidajele călite de pe axa Z, asigură mișcări fluide și precizie la un avans rapid de 24 m/min.

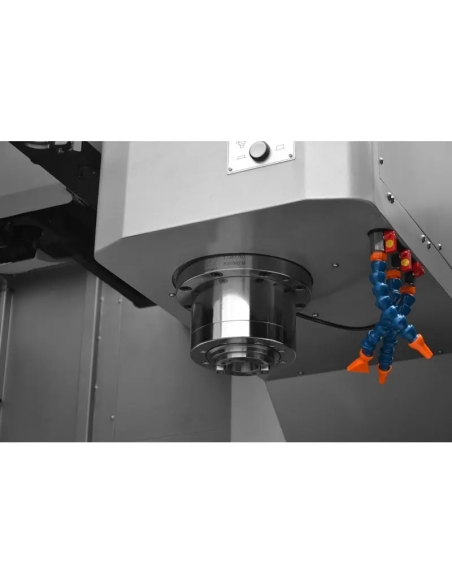

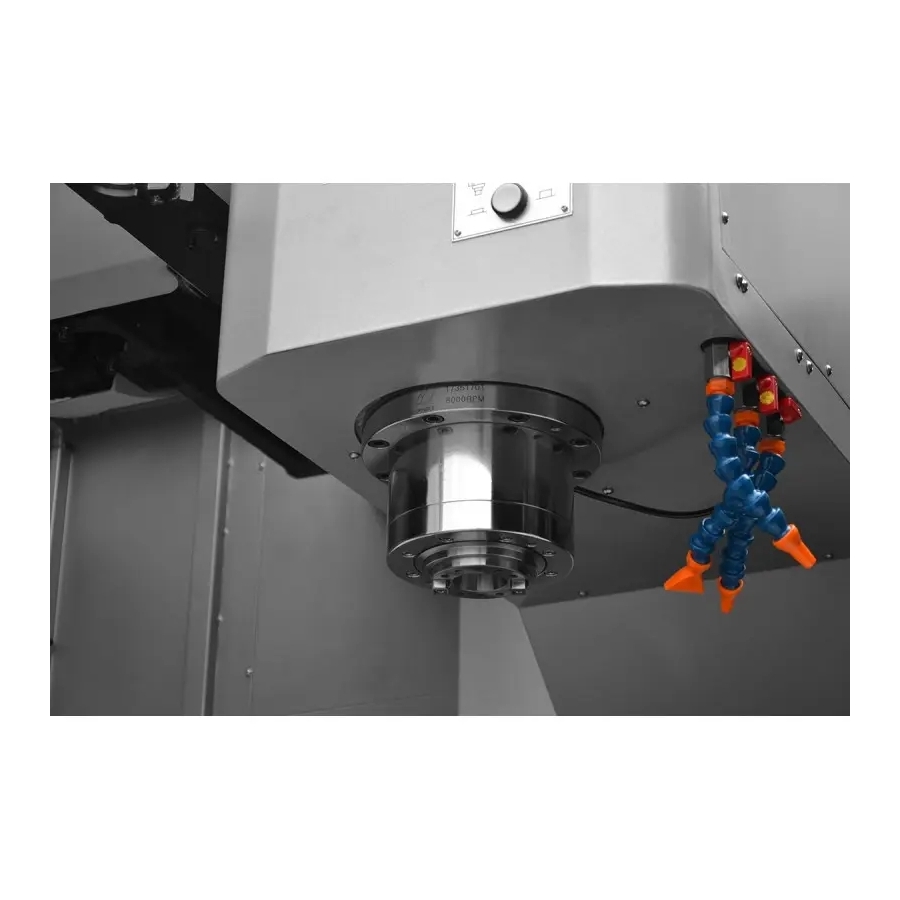

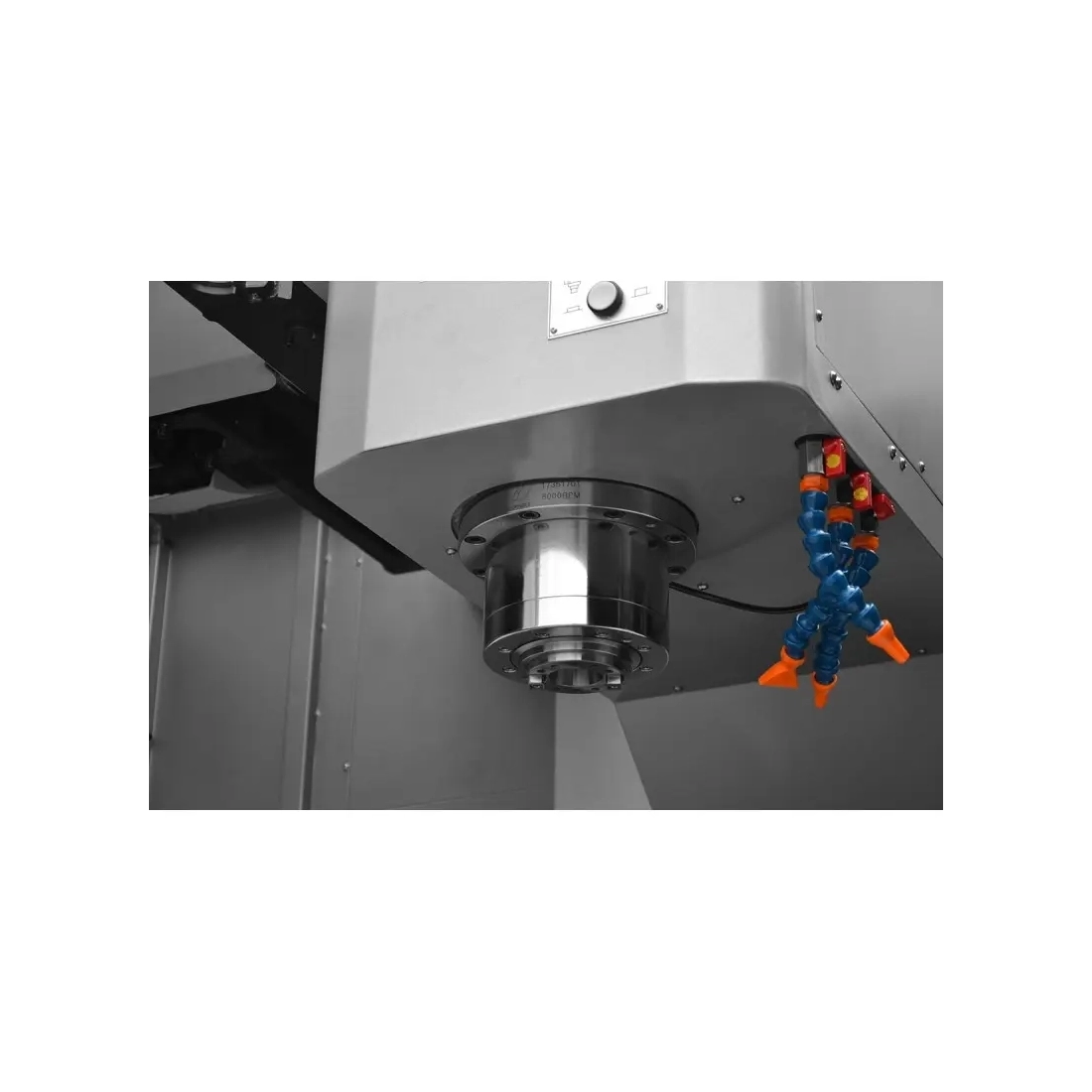

- Arbore BT40: putere de 15 kW și turație de până la 6000 rot/min, pentru așchierea eficientă a unei game variate de materiale.
- Rulmenți FAG: rulmenții de calitate superioară cresc durabilitatea și precizia mișcărilor arborelui.

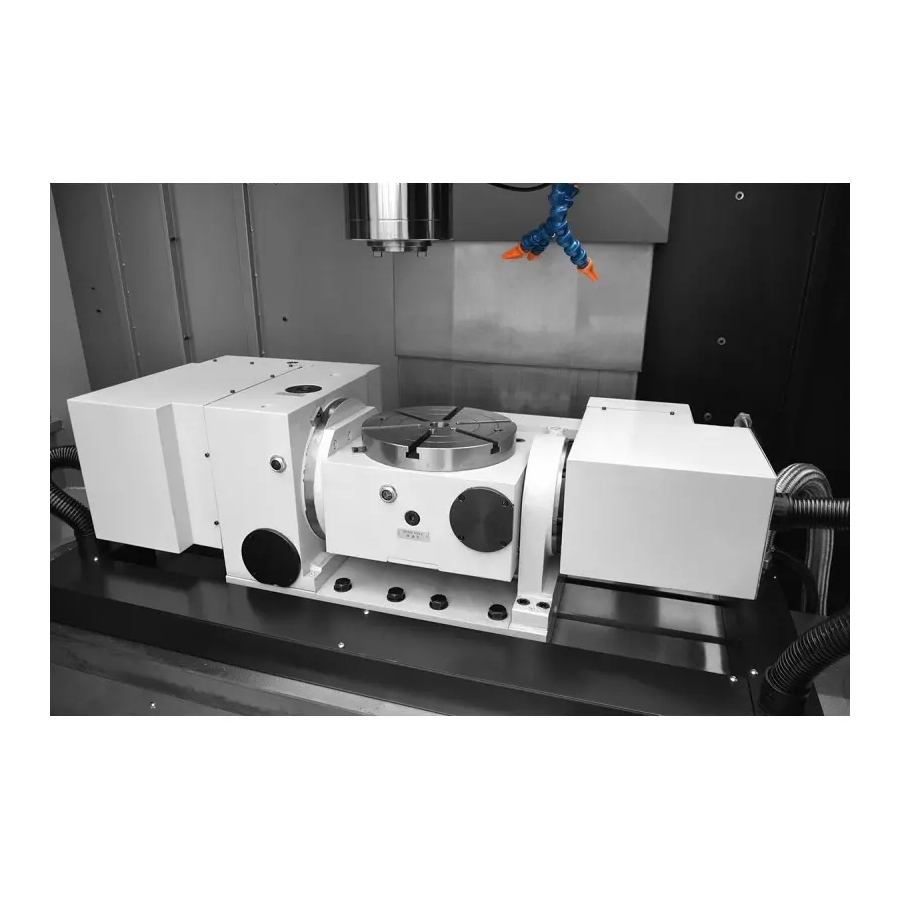

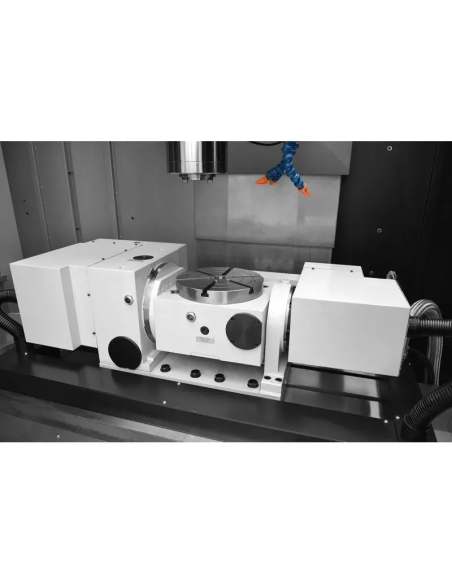

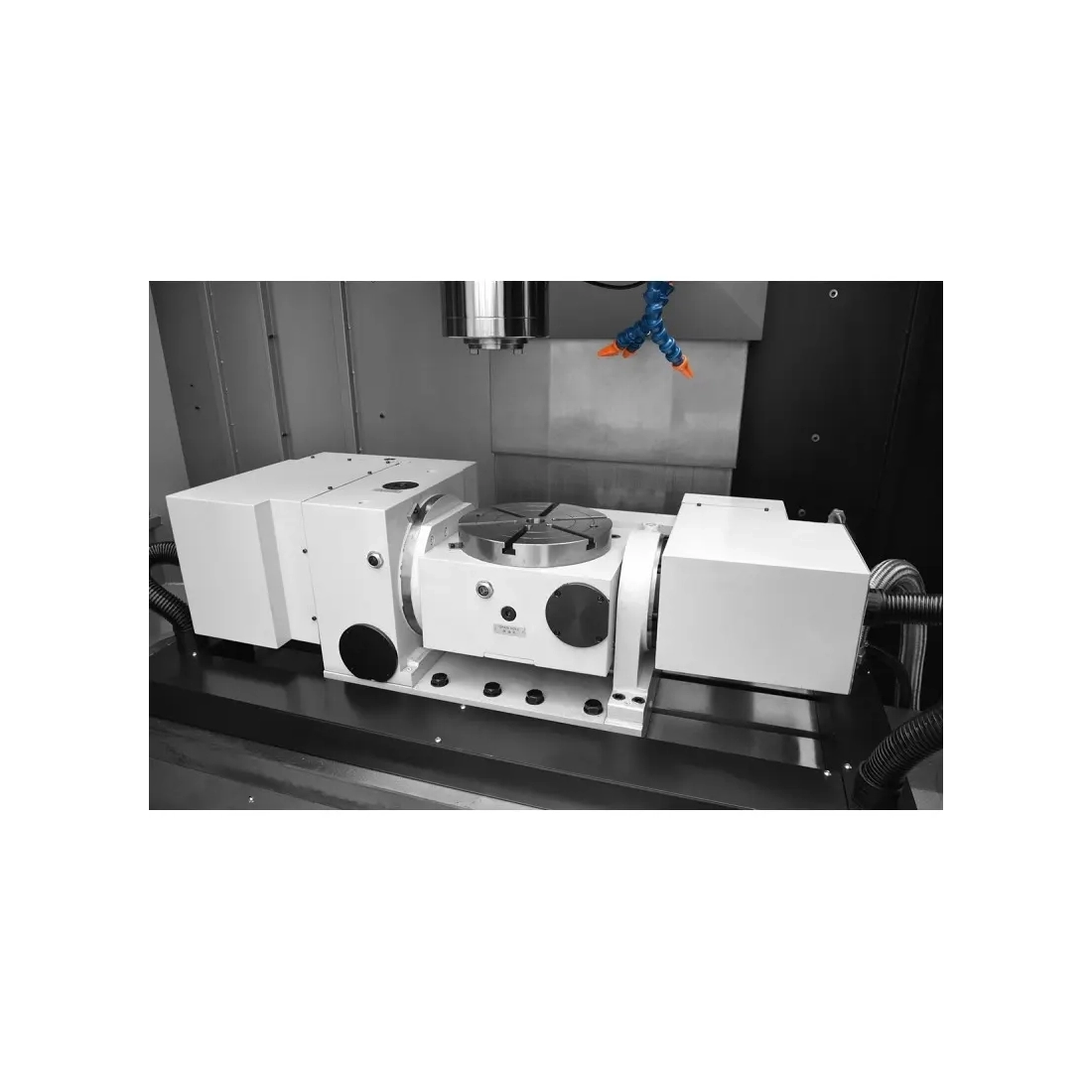

- Masă rotativă-înclinabilă cu 5 axe: cu diametrul discului de 250 mm, viteza maximă de 10 rot/min și domeniul de înclinare de 105°, permite prelucrarea la diferite unghiuri, cu o sarcină de până la 100 kg.

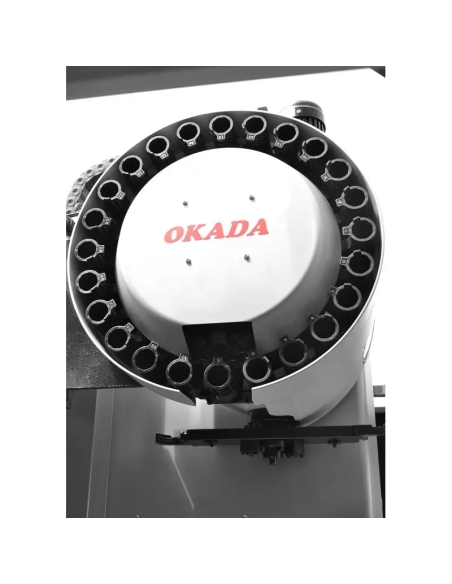

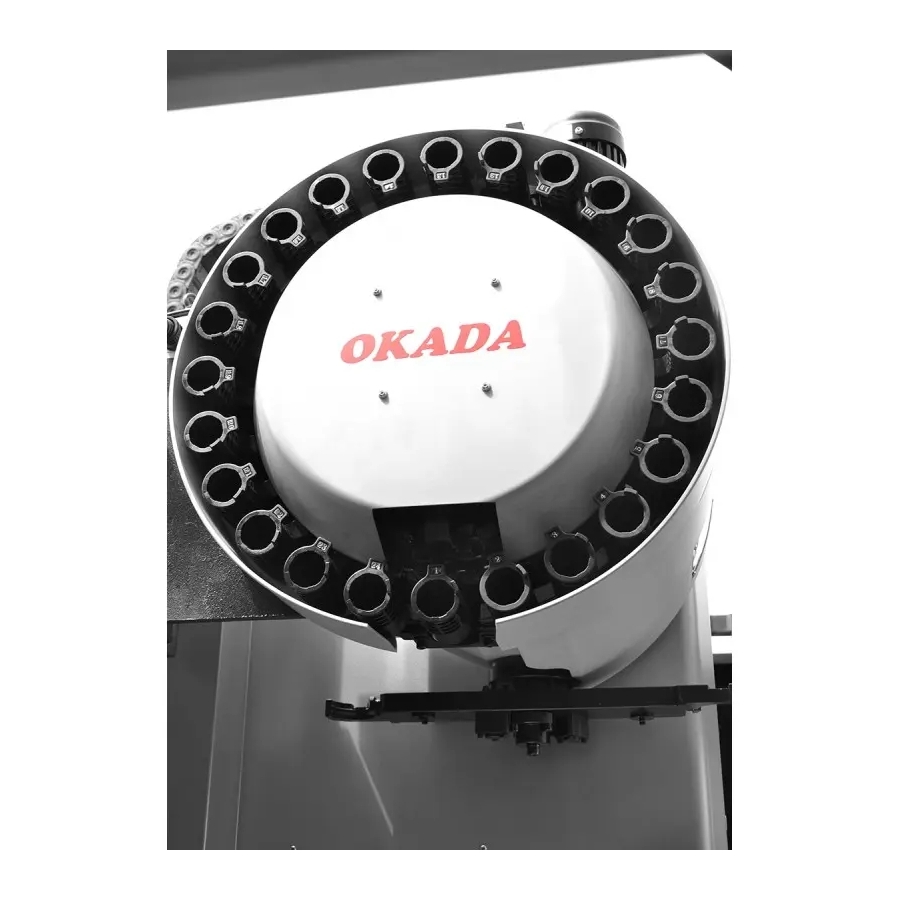

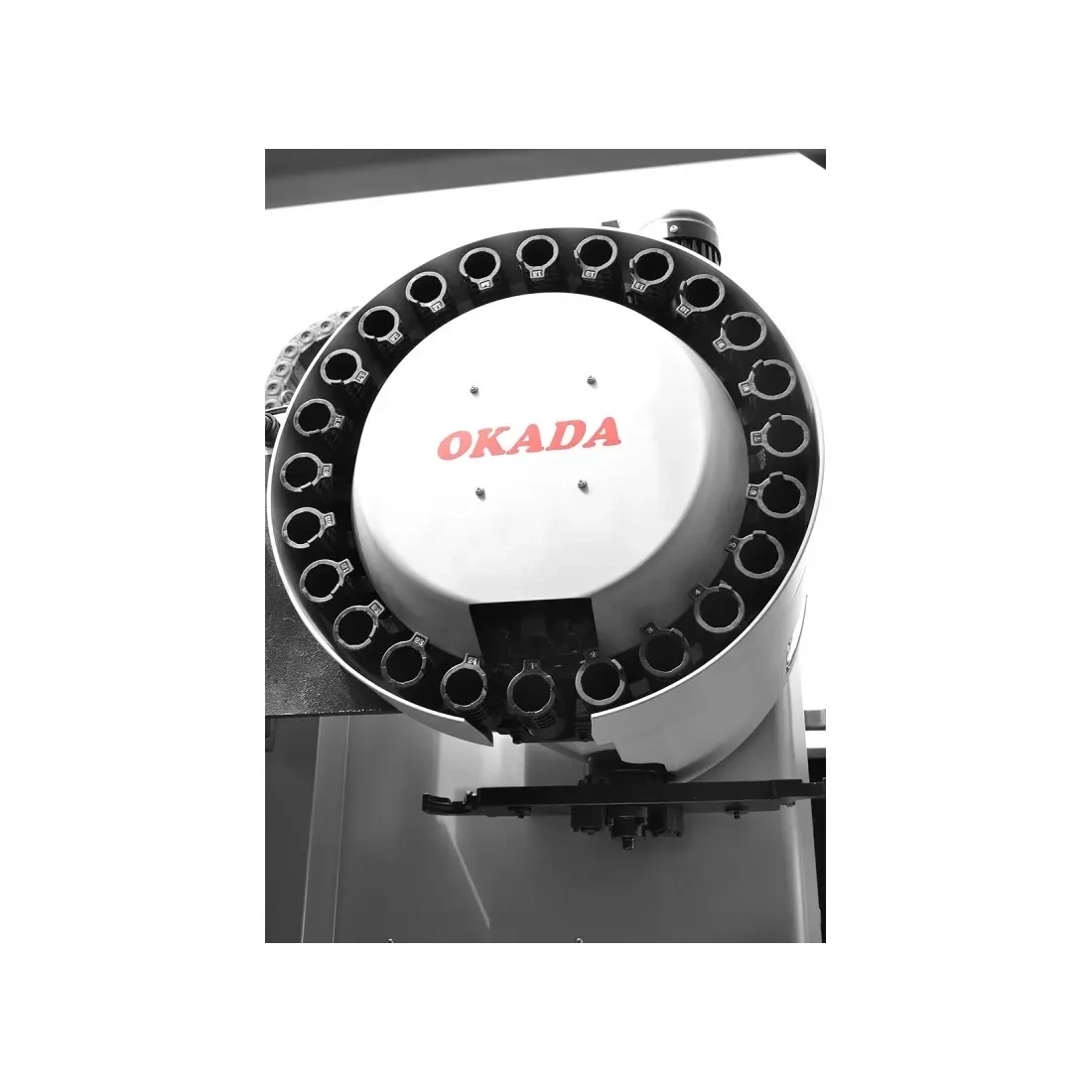

- Magazie de scule tip tambur: magazie cu 24 de poziții și timp de schimbare a sculei de 7 secunde, pentru o eficiență sporită a proceselor.

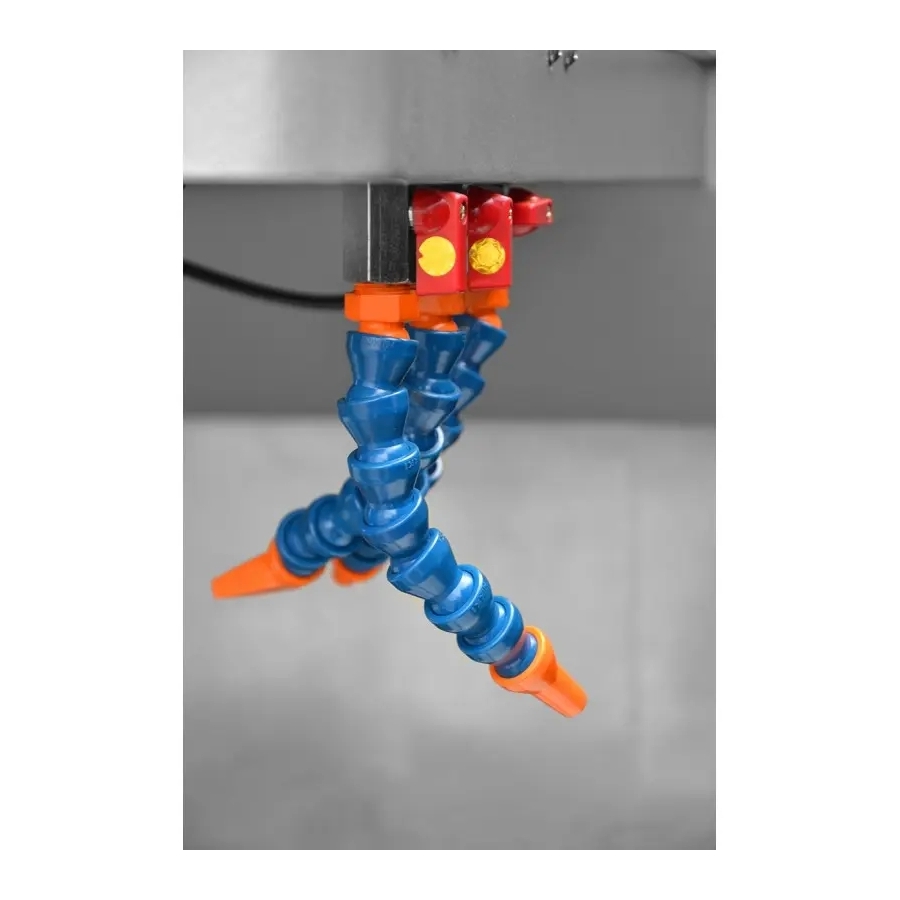

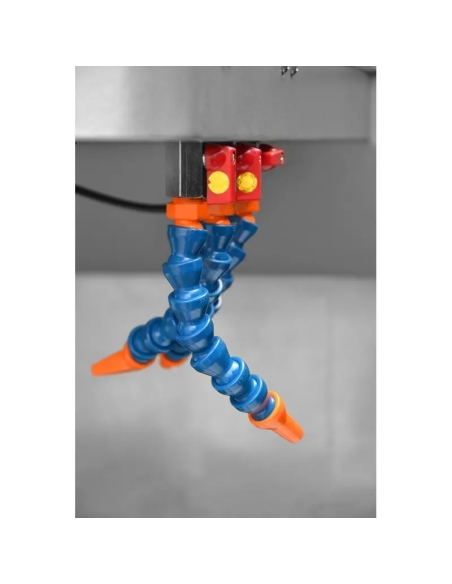

- Răcire prin arbore: răcirea standard prin arbore îmbunătățește calitatea prelucrării și prelungește durata de viață a sculelor.
- Sistem automat de ungere: reduce uzura componentelor, asigurând fiabilitate pe termen lung.
Precizie și productivitate în lucru
Centrul de prelucrare CNC MILL 1200 cu 5 axe oferă o precizie deosebită datorită comenzii avansate Siemens Sinumerik 828, care permite prelucrarea dinamică pe cinci axe. Precizia de poziționare a axei rotative (15 secunde) și a axei de înclinare (45 secunde), precum și repetabilitatea (±2/±3 secunde) permit realizarea proiectelor complexe cu abateri minime. Avansul rapid de 24/24/18 m/min și viteza de avans la așchiere de până la 6000 mm/min optimizează timpul de producție, crescând randamentul.
Aplicații ale centrului vertical de prelucrare MILL 1200 cu 5 axe
Centrele verticale de prelucrare precum MILL 1200 cu 5 axe sunt utilizate în numeroase sectoare industriale-cheie, inclusiv:
- Industria aeronautică: producția de componente de precizie, precum elemente de turbină, palete sau structuri aeronautice.
- Industria medicală: prelucrarea implanturilor, instrumentelor chirurgicale și a altor piese care necesită precizie ridicată.
- Industria de scule și matrițe: fabricarea matrițelor de injecție, a ștanțelor și a elementelor cu forme complexe.
- Industria auto: producția de componente pentru motoare, cutii de viteze și elemente de suspensie.
Mașina este ideală pentru unități de producție care au nevoie de flexibilitate și precizie la prelucrarea pieselor cu geometrii complexe.
Echipare standard
- Sistem de comandă Siemens Sinumerik 828
- Magazie de scule tip tambur (24 poziții)
- Ghidaje liniare HIWIN
- Rulmenți FAG
- Sistem de evacuare a așchiilor
- Răcire prin arbore
- Masă rotativă-înclinabilă cu 5 axe
- Lămpi de alarmă tricolore
- Iluminare în zona de lucru

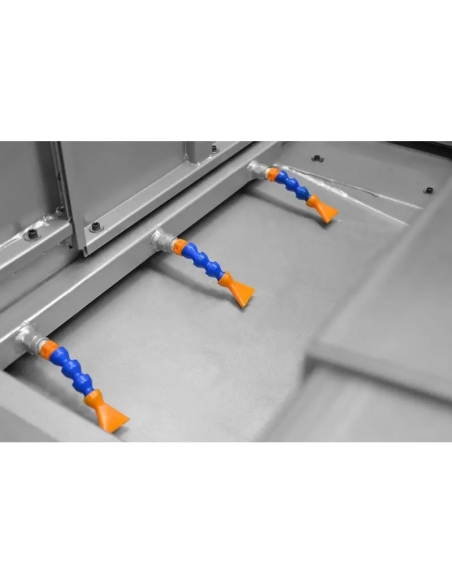

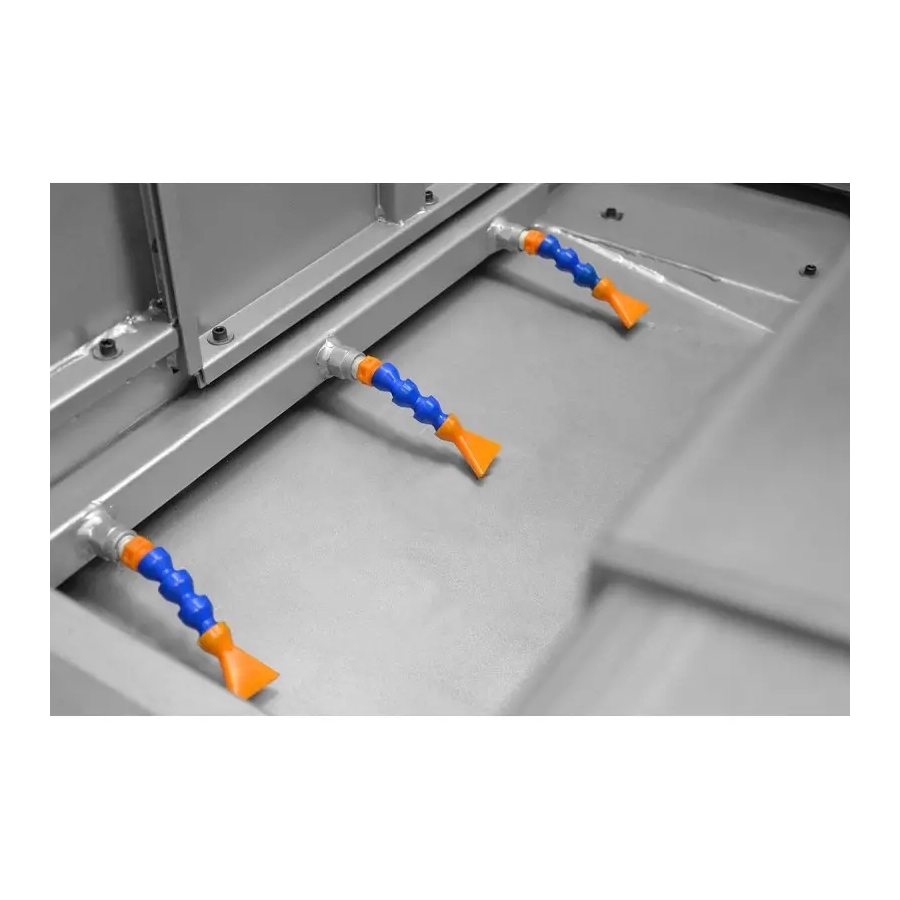

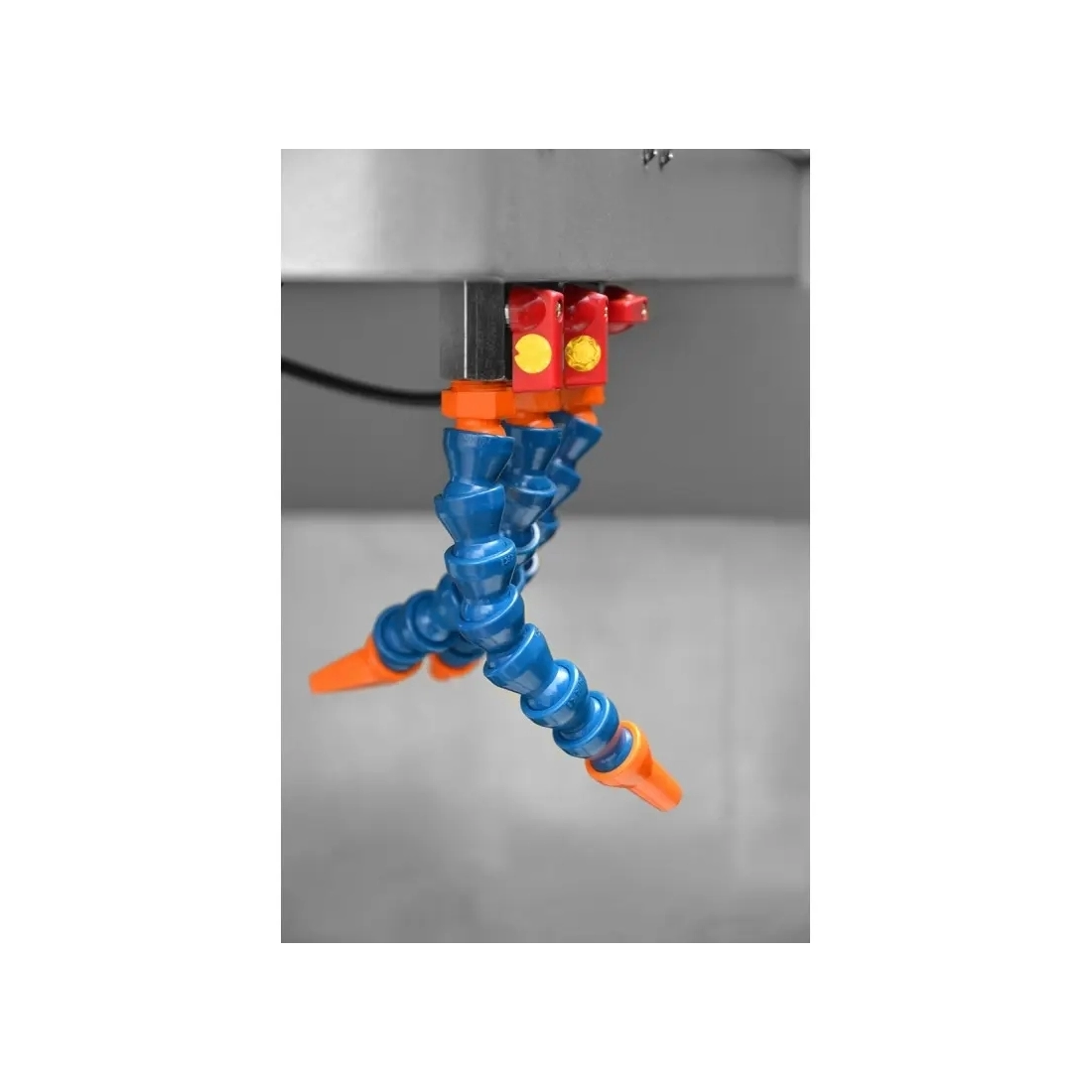

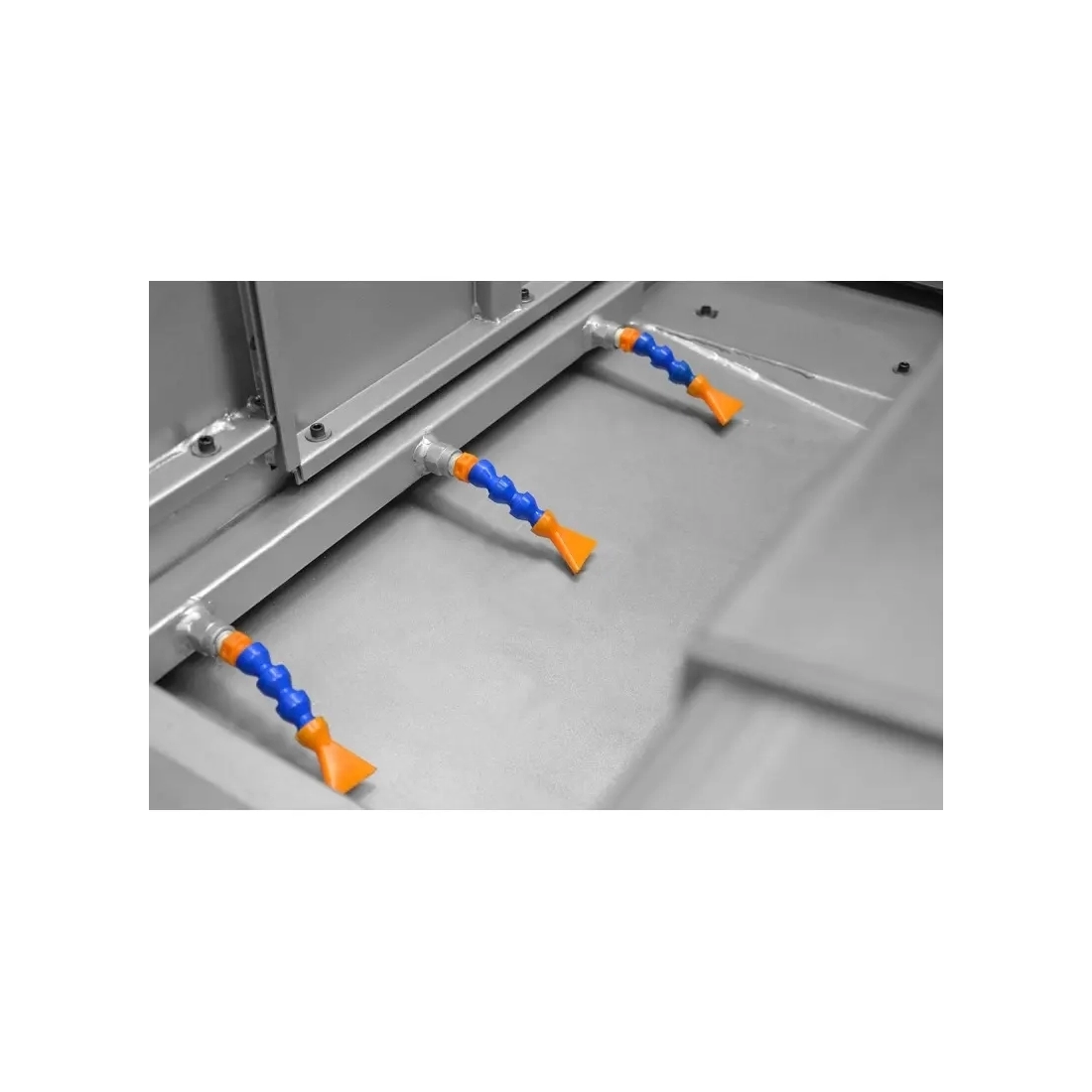

- Sistem de răcire închis
- Carcasă etanșă
- Sistem automat de ungere
Echipare opțională
- Sisteme de comandă Siemens Sinumerik 808D sau Fanuc Oi-TF
- Arbore 8000 sau 10 000 rot/min
- Răcire prin arbore (20 bar sau 40 bar)

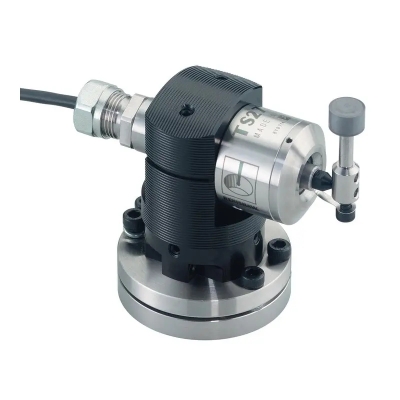

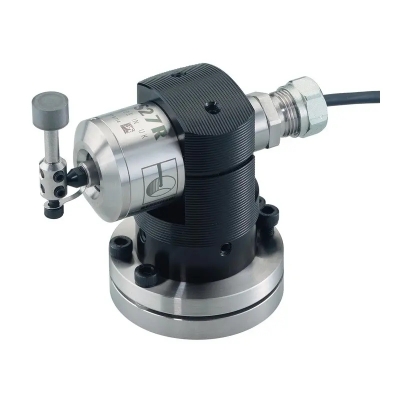

- Sondă de măsurare a sculei Renishaw TS27R

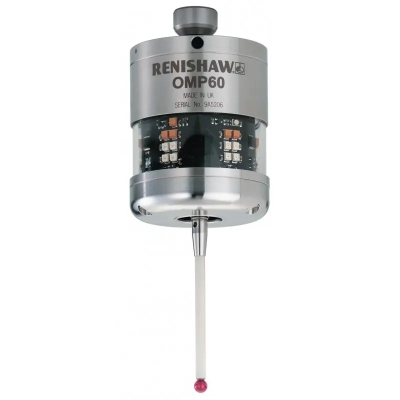

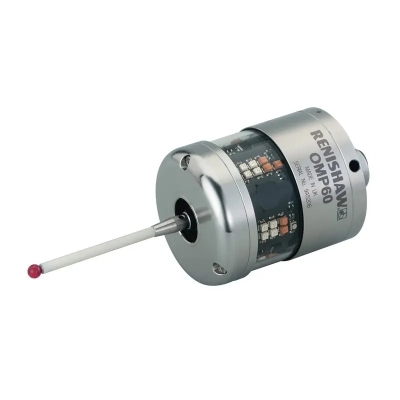

- Sondă pentru piesă Renishaw OMP60
- Cicluri de măsurare Renishaw

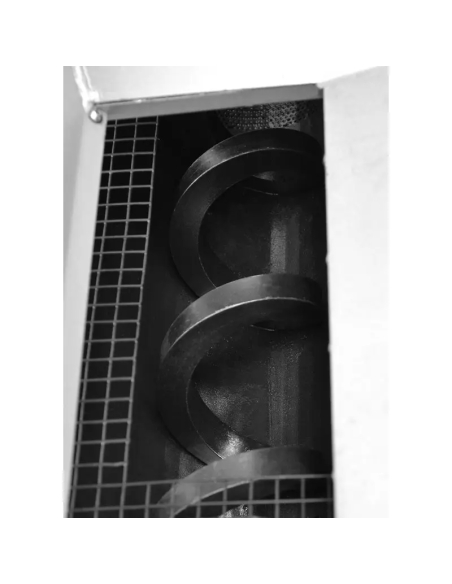

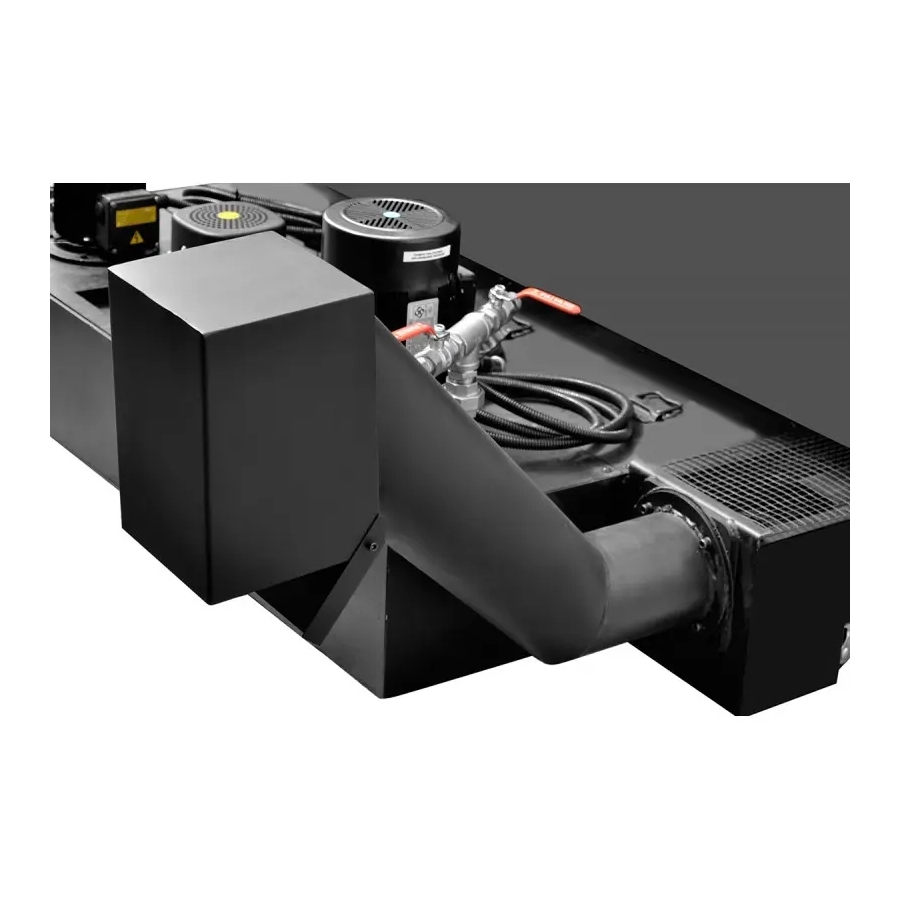

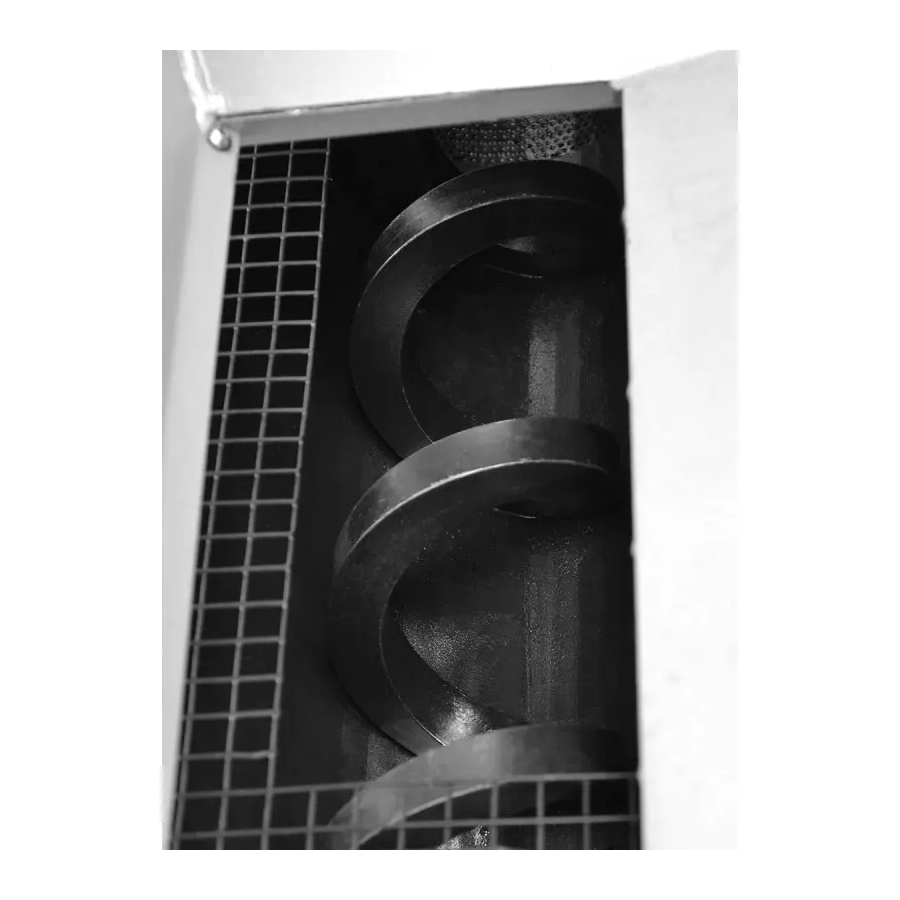

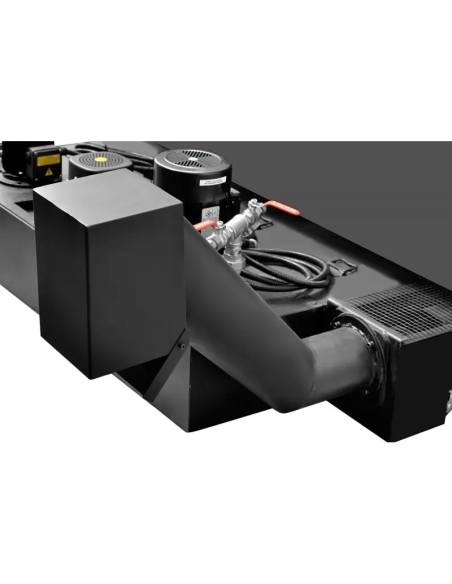

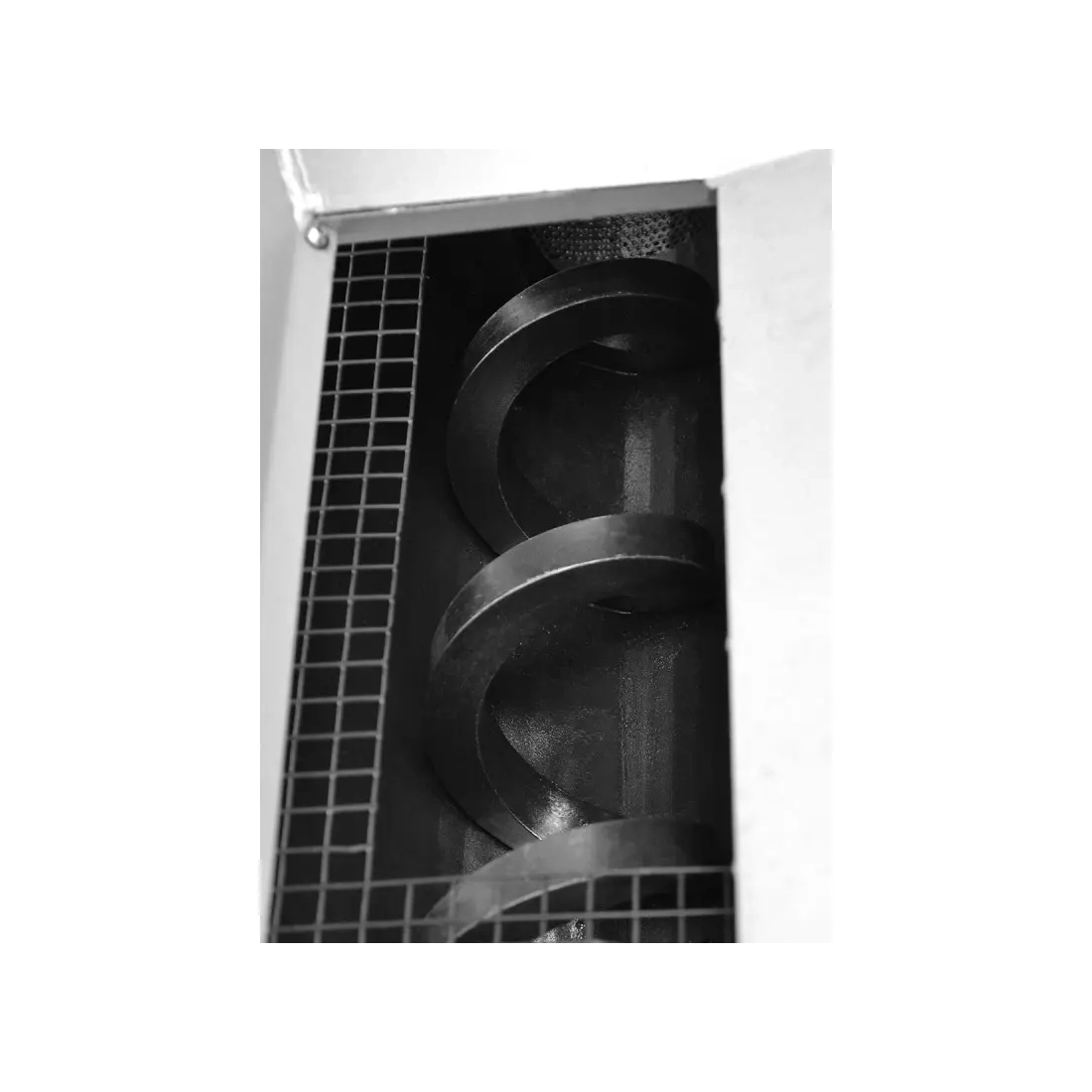

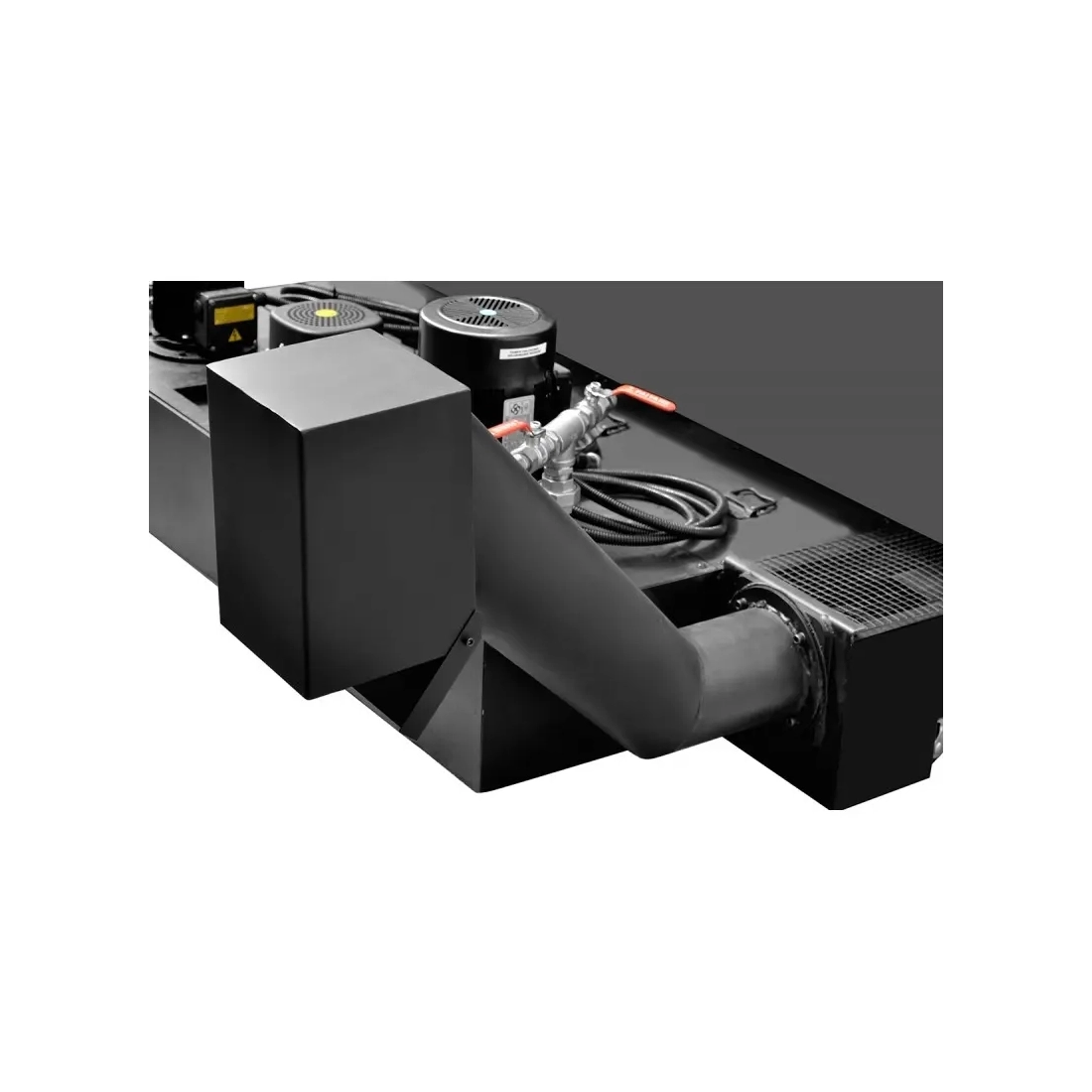

- Transportor de așchii tip lanț sau melcat
- Separator de ulei și lichid de răcire
- Aspirarea ceții de ulei
- Uși automate
- Rigle de măsurare pentru axe
Parametrii tehnici ai centrului de prelucrare
| Dimensiuni masă | 1200 x 620 mm |
| Curse | 1200 x 600 x 600 mm |
| Sarcina maximă a mesei | 1000 kg |
| Ghidaje | X, Y ghidaje liniare, Z ghidaje călite |
| Distanța arbore–masă | 150-750 mm |
| Distanța arbore–coloană | 660 mm |
| Con BT al arborelui | BT40 |
| Motor principal | 15 kW |
| Turație maximă a arborelui | 6000 rot/min |
| Viteză de avans la așchiere | 2,5-6000 mm/min |
| Viteză de avans rapid | 24/24/18 m/min |
| Capacitate magazie | 24 |
| Diametru maxim sculă | 150 mm |
| Lungime maximă sculă | 300 mm |
| Greutate maximă sculă | 15 kg |
| Timp de schimbare a sculei | 7 sec. |
| Putere motor axe | 1,8/1,8/3 kW |
| Presiune necesară a aerului | 5 Mpa |
| Precizie de poziționare | ±0.012 mm |
| Precizie de repetabilitate | ±0.005 mm |
| Putere totală | 24 kW |
| Dimensiuni | 3250 x 2500 x 2600 mm |
| Greutate | 8200 kg |
Parametrii tehnici ai mesei cu 5 axe
| Diametru disc | 250 mm |
| Canaluri T | 12 mm |
| Sarcina maximă la poziția verticală a discului | 100 kg |
| Sarcina maximă în orice poziție a discului | 75 kg |
| Viteză maximă disc | 10 rot/min |
| Putere servomotor rotire masă | 1 kW |
| Putere servomotor înclinare masă | 2,1 kW |
| Domeniu de înclinare | 105° |
| Precizie de poziționare a axei rotative | 15 Sec. |
| Repetabilitatea axei rotative | ±2 Sec. |
| Precizia axei de înclinare | 45 Sec. |
| Repetabilitatea axei de înclinare | ±3 Sec. |
| Greutate | 300 kg |
Comenzi CNC – Siemens și Fanuc
Centrul de prelucrare MILL 1200 cu 5 axe oferă sisteme CNC avansate, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare facilă:
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, ideală pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție robustă, rezistentă la condiții industriale dificile.
- Eficiență economică: dedicat aplicațiilor de bază de frezare și strunjire.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: ideal pentru operații de așchiere de precizie.
- Operare intuitivă: interfață clară care accelerează programarea.
