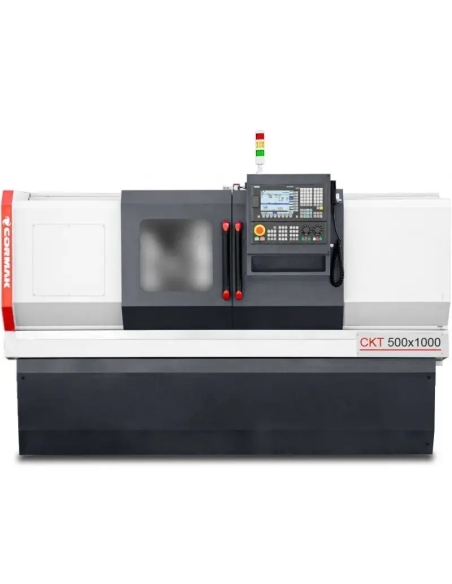

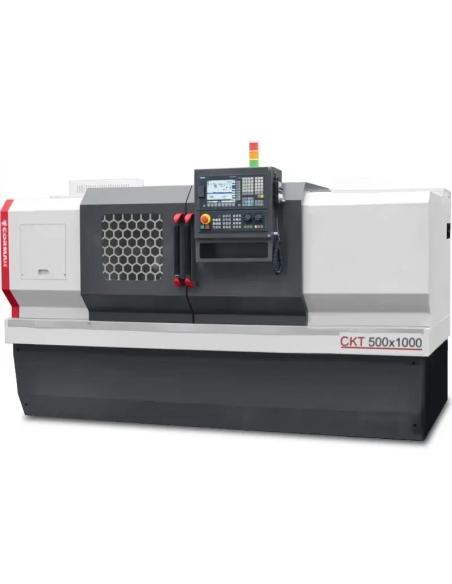

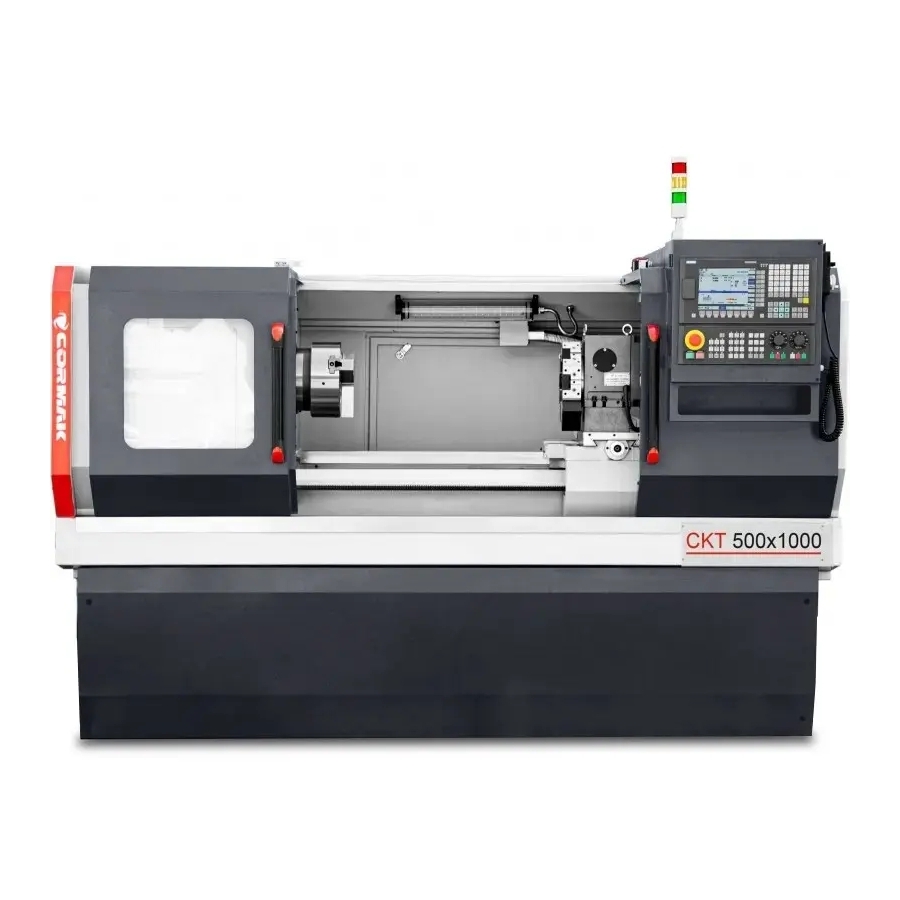

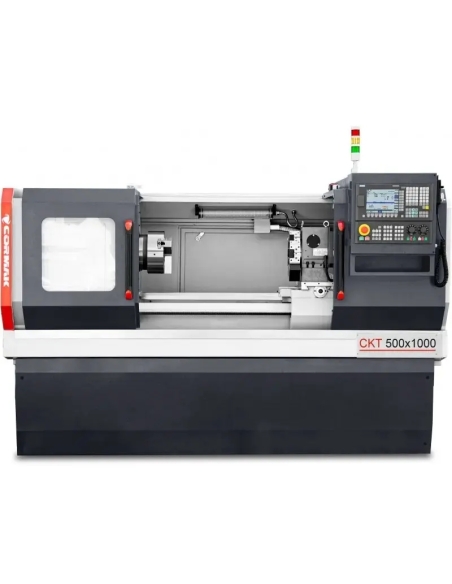

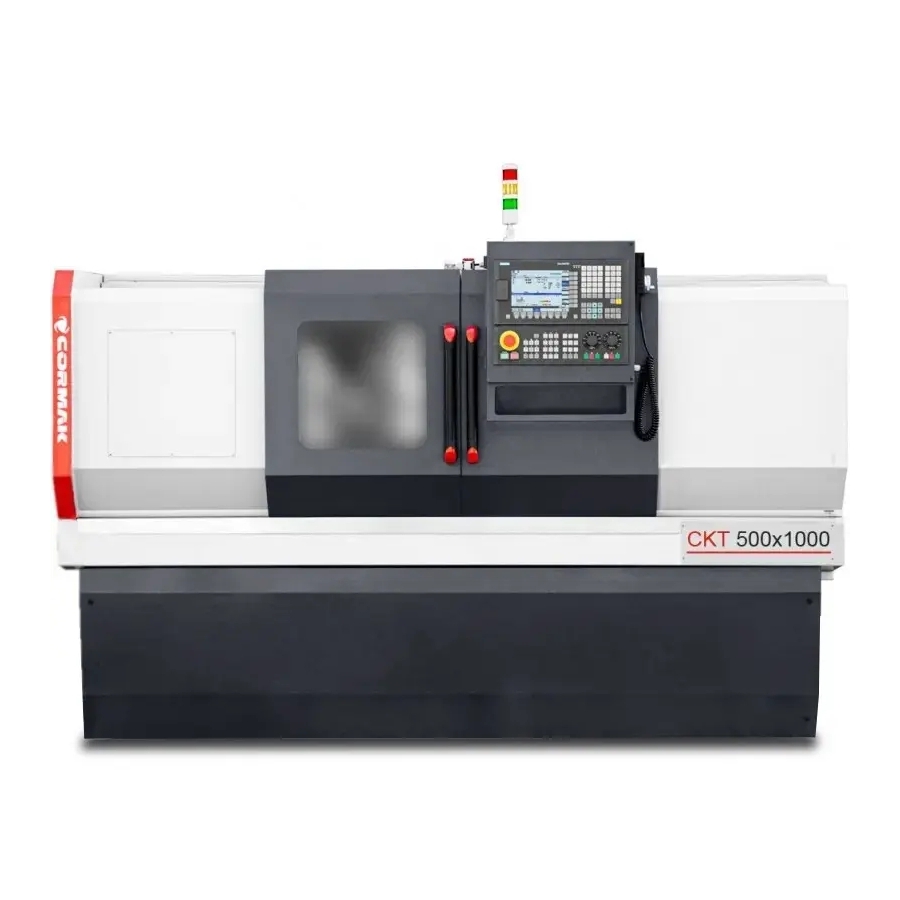

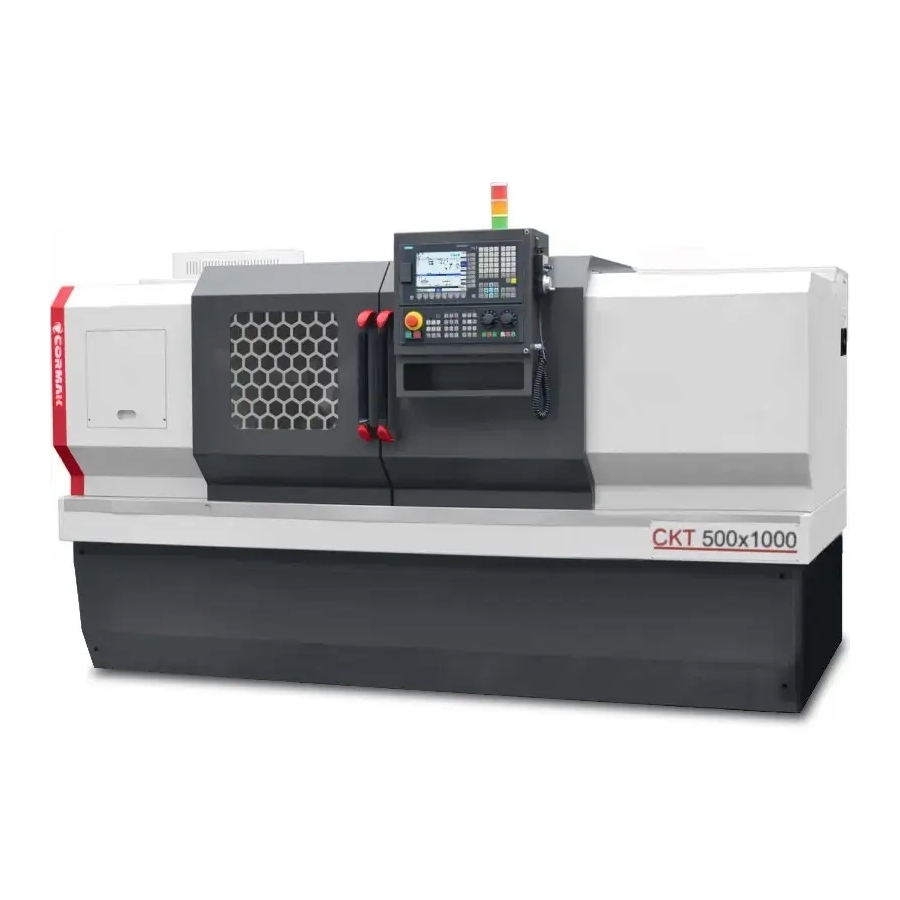

Strung CNC CORMAK EASY 500 × 1000 mm pentru prelucrarea metalelor
Strungul CNC CKT 500x1000 este un strung numeric modern, proiectat pentru prelucrarea de înaltă precizie a pieselor metalice în medii industriale solicitante. Echipat cu comanda Siemens Sinumerik 808D, îmbină acuratețea ridicată, fiabilitatea și eficiența, răspunzând cerințelor unităților de producție medii și mari.
Avantajele principale ale strungului CNC CKT 500x1000
Strungul CNC pentru metal CKT 500x1000 este o soluție industrială avansată, remarcată prin construcția robustă și tehnologiile moderne care permit strunjirea precisă într-o varietate de aplicații. Ca strung industrial, oferă un spectru larg de operații, precum strunjire exterioară, interioară, sferică, filetare, găurire și canelare sau strunjire în adâncime, asigurând o calitate excelentă a pieselor. Beneficiile-cheie includ:
- Precizia prelucrării: diametrul maxim de strunjire peste batiu este de 500 mm și peste sanie de 280 mm, cu rugozitate Ra1.6, pentru un finisaj de înaltă calitate.
- Ax principal flexibil: domeniu de turație 200–1800 rpm sau 200–1200 rpm la alezaj 91 mm și alezaj al axului de 75 mm, cu opțiune de 91 mm, pentru prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
- Comandă intuitivă: sistemul Siemens Sinumerik 808D în limba poloneză, cu servomotoare Siemens, include un mod dedicat utilizatorilor de mașini convenționale, reducând bariera de trecere la CNC.
- Construcție robustă: greutate netă de 2900 kg și dimensiuni de 2355x1520x1860 mm, pentru stabilitate la prelucrarea pieselor cu lungimea de până la 1000 mm.
- Eficiența sculelor: turela cu 4 poziții, cu opțiune de 6 sau 8, pentru scule de 25x25 mm, accelerează schimbarea sculelor și reduce timpul de ciclu.
- Setare rapidă: permite setarea comodă a sculelor și a punctelor zero, precum și efectuarea corecțiilor fără a scrie un program, fiind adecvat pentru producția de unicate.
- Siguranță sporită: mișcările „jog” și limitarea vitezei permit manevrarea precisă și sigură, reducând riscul de erori.
- Durabilitatea componentelor: sistemul automat de ungere a transmisiei și ghidajelor reduce uzura și prelungește durata de viață a mașinii.
- Răcire optimă: sistemul de răcire asigură stabilitate termică, protejând sculele și piesele în timpul prelucrărilor intensive.
- Versatilitate în utilizare: dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât pentru producția de serie, cât și pentru loturi mici.
- Eficiență în exploatare: motor principal de 7,5 kW, cu opțiune de 11 kW, care combină productivitatea cu un consum redus de energie.
- Cicluri tehnologice integrate: lucrul cu cicluri precum strunjire transversală, conică, filetare sau găurire necesită doar introducerea parametrilor de bază, fără cunoașterea codurilor G.
- Posibilitate de personalizare: pachet amplu de opțiuni, precum comanda Fanuc Oi‑TF, mandrină hidraulică, alimentator de bară, palpator de scule și software CAD/CAM, pentru adaptarea la cerințe specifice.
- Standarde europene de siguranță: declarația de conformitate CE confirmă respectarea normelor stricte de securitate a muncii.
- Opțiuni avansate de automatizare: transportorul de așchii și apucătorul de piese prelucrate, disponibile opțional, cresc eficiența proceselor de producție.
Construcția și tehnologia strungului CNC CKT 500x1000
Strungul industrial CNC CKT 500x1000 a fost conceput pentru fiabilitate și precizie în condiții de producție exigente. Elementele constructive principale includ:
- Batiu solid: construcția rigidă, cu greutate netă de 2900 kg, minimizează vibrațiile și asigură stabilitate în lucru.
- Ax principal performant: alezaj de 75 mm, cu opțiune de 91 mm, și turație de 200–1800 rpm sau 200–1200 rpm, pentru diverse tipuri de piese.

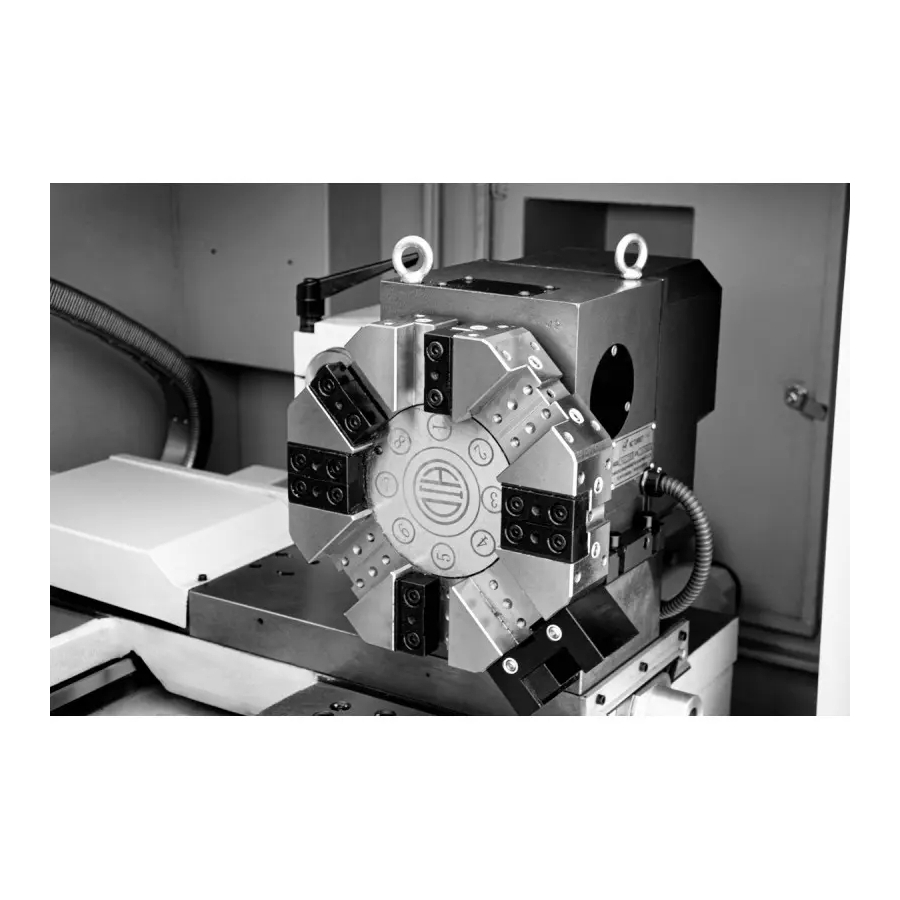

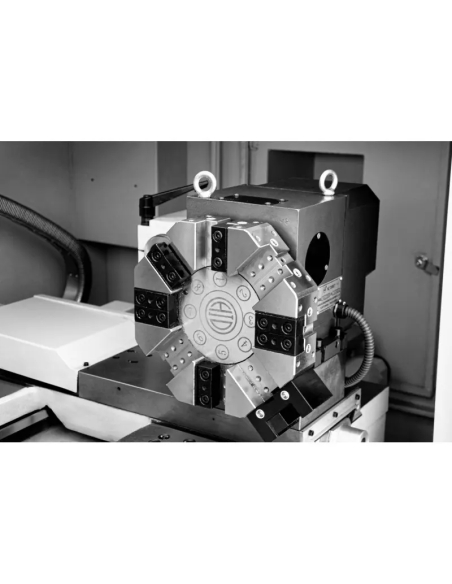

- Turelă revolver: 4 poziții, cu opțiune de 6 sau 8, pentru scule de 25x25 mm, asigurând schimbarea rapidă și flexibilitatea operațională.

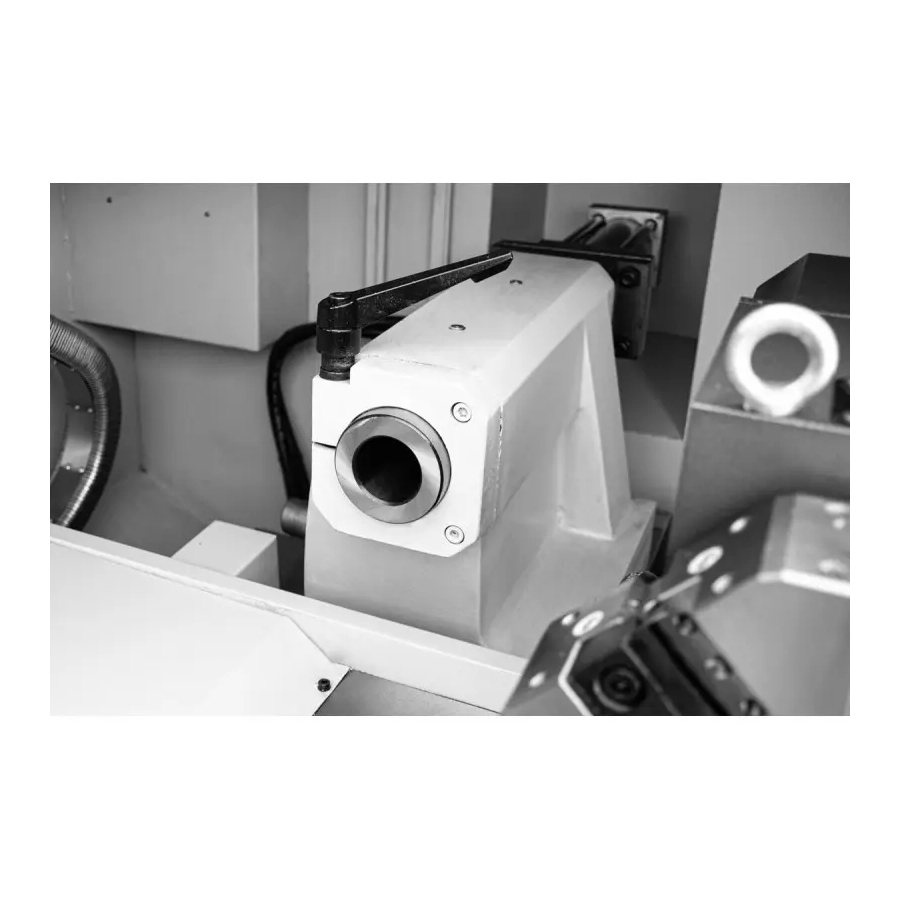

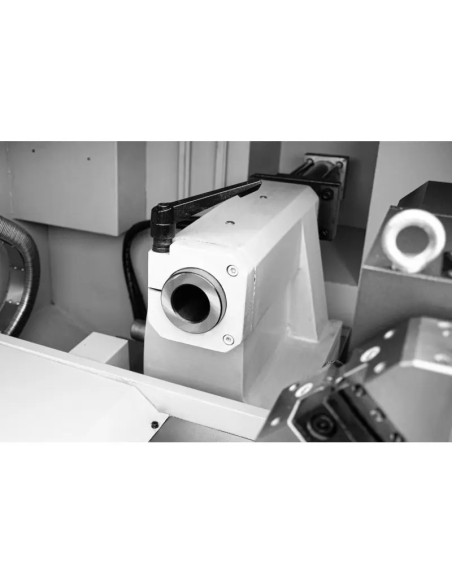

- Păpușă mobilă manuală: cu o cursă maximă de 120 mm, pentru sprijinirea precisă a pieselor, și opțiune hidraulică pentru eficiență sporită.
- Mandrină manuală: mandrină cu 3 bacuri pentru prindere sigură și opțiune hidraulică pentru productivitate mai mare.
- Servomotoare Siemens: oferă mișcări fluide și precizie ridicată de poziționare.
- Sistem automat de ungere: ungere centralizată a transmisiei și ghidajelor pentru reducerea uzurii.
- Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
- Iluminare cu halogen 24V: oferă vizibilitate excelentă în zona de lucru, pentru siguranță și precizie mai bună.
Precizie și productivitate
Strungul CNC CKT 500x1000 oferă o precizie remarcabilă datorită comenzii Siemens Sinumerik 808D și servomotoarelor Siemens. Ciclurile fixe avansate, precum strunjirea transversală, conică, filetarea, strunjirea în adâncime și conturarea, simplifică programarea și reduc timpul de prelucrare. Rugozitatea Ra1.6, viteza de avans rapid pe axa X de 8 m/min și pe axa Z de 10 m/min, precum și posibilitatea de prelucrare a pieselor cu diametrul de până la 500 mm și lungimea de 1000 mm asigură calitate și eficiență ridicate.
Utilizarea strungului CNC pentru metal CKT 500x1000
Strungurile CNC pentru metal, precum CKT 500x1000, sunt utilizate în numeroase sectoare industriale, inclusiv:
- Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
- Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
- Industria de scule: realizarea filetelor, canalelor și pieselor cu geometrii complexe.
- Producție și loturi mici: adecvat pentru producția medie și realizarea rapidă a pieselor individuale în departamentele R&D.
Mașina este adecvată unităților care utilizează un strung CNC versatil și fiabil.
Echipare standard
- Comandă SIEMENS SINUMERIK 808 Advanced în limba poloneză
- Servomotoare Siemens
- Mandrină manuală cu 3 bacuri
- Turelă revolver cu 4 poziții
- Set de bacuri moi
- Păpușă mobilă manuală
- Sistem de răcire
- Sistem automat de ungere a transmisiei și ghidajelor
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație CE
Echipare opțională
- Comandă Siemens Sinumerik 828D
- Lunetă mobilă
- Turelă revolver cu 8 poziții
- Mandrină hidraulică
- Păpușă mobilă hidraulică
- Lunetă fixă
- Palpator de scule
- Transportor de așchii
- Bacuri moi suplimentare
- Bacuri dure
- Mandrine și portscule
- Apucător pentru piese prelucrate
- Alimentator de bară
- Portscule
- Software CAD/CAM
Parametri tehnici
| Diametru maxim de strunjire | 500 mm |
| Diametru maxim de strunjire pe sanie | 280 mm |
| Distanța între vârfuri | 1000 mm |
| Domeniu de turație al axului principal | 200–1800 rpm (200–1200 la alezaj 91 mm) |
| Alezajul axului principal | 75 mm (opțiune 91 mm) |
| Puterea motorului | 7,5 kW / opțiune 11 kW |
| Rugozitatea suprafeței | Ra1.6 |
| Număr de scule | Turelă cu 4 scule (opțiune 6–8) |
| Dimensiunea sculelor | 25×25 mm |
| Dimensiuni | 2355×1520×1860 mm |
| Greutate | 2900 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi‑TF
Strungurile CNC CORMAK EASY 500x1000 sunt echipate cu sisteme profesionale de comandă de la producători recunoscuți, precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate, adaptându-se la cerințe variate, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC economică, dedicată strungurilor și frezelor din clasa de bază, adecvată atelierelor mici și medii. Caracteristicile sale principale sunt:
- Operare intuitivă: interfața grafică și funcția Teach‑In facilitează programarea, reducând la minimum timpul de învățare al operatorilor.
- Fiabilitate ridicată: construcție robustă, rezistentă la praf și umezeală, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicată mașinilor cu cerințe standard, cu integrare facilă a servomotoarelor SIEMENS.
- Eficiență energetică: consum redus de energie și necesar minim de întreținere, potrivită pentru utilizatorii aflați la început cu tehnologia CNC.
Comenzi CNC – Siemens și Fanuc
Strungul CNC CORMAK EASY 500x1000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi‑TF, pentru precizie, fiabilitate și utilizare facilă.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, adecvată atelierelor mai mici și utilizatorilor începători.
- Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
- Eficiență: dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: simplifică utilizarea împreună cu software-ul de proiectare.
- Funcții avansate: optimizarea traiectoriilor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi‑TF
- Stabilitate: fiabilitate în producția de serie și funcționare îndelungată.
- Cicluri avansate de strunjire: adecvate pentru operații precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
