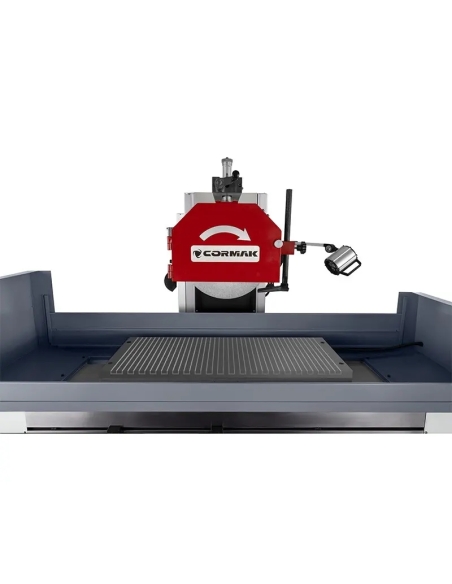

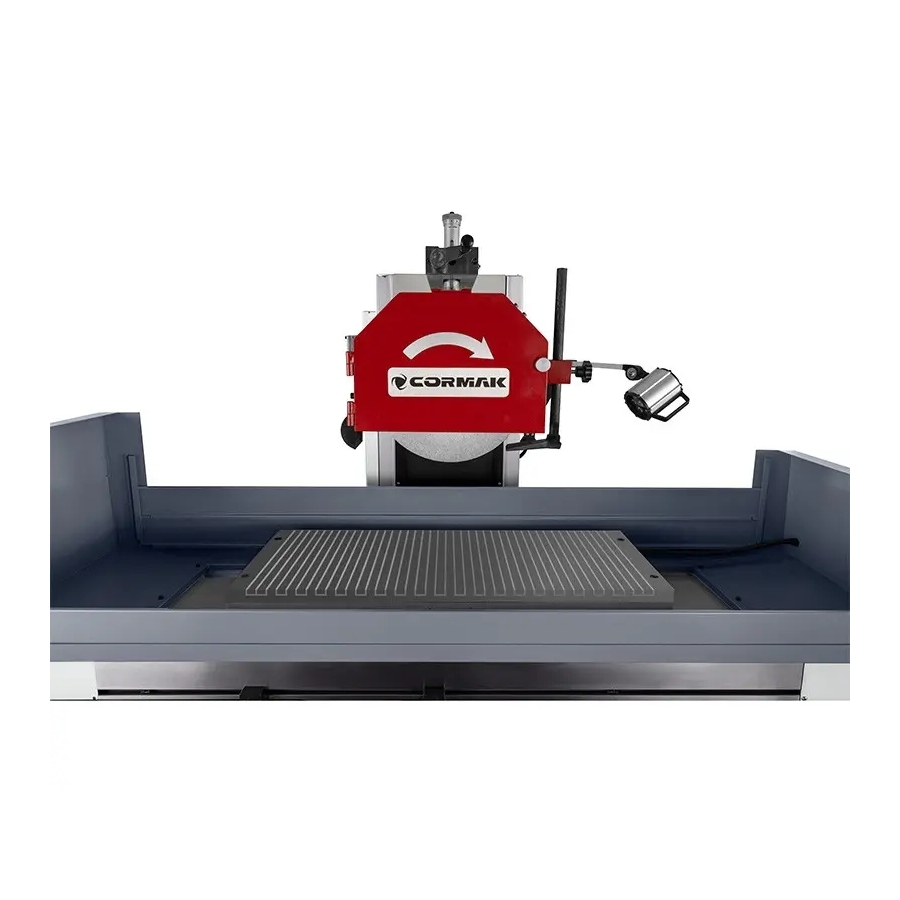

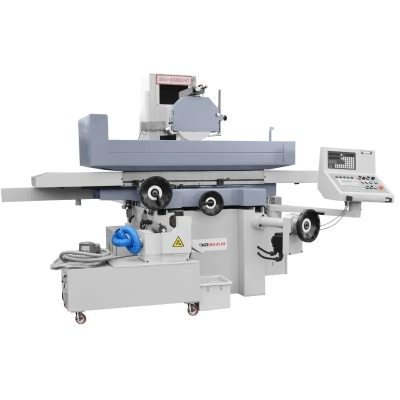

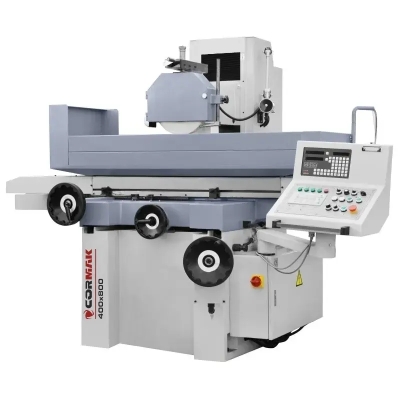

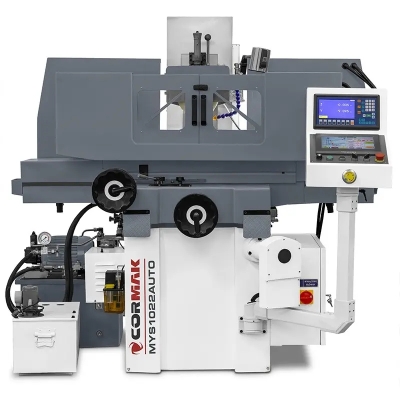

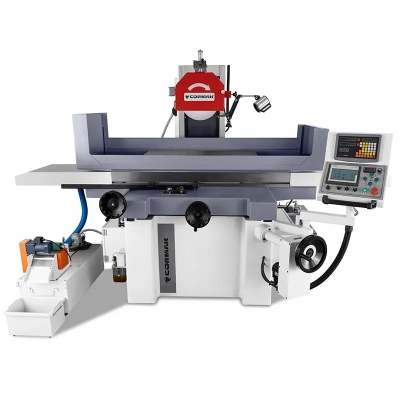

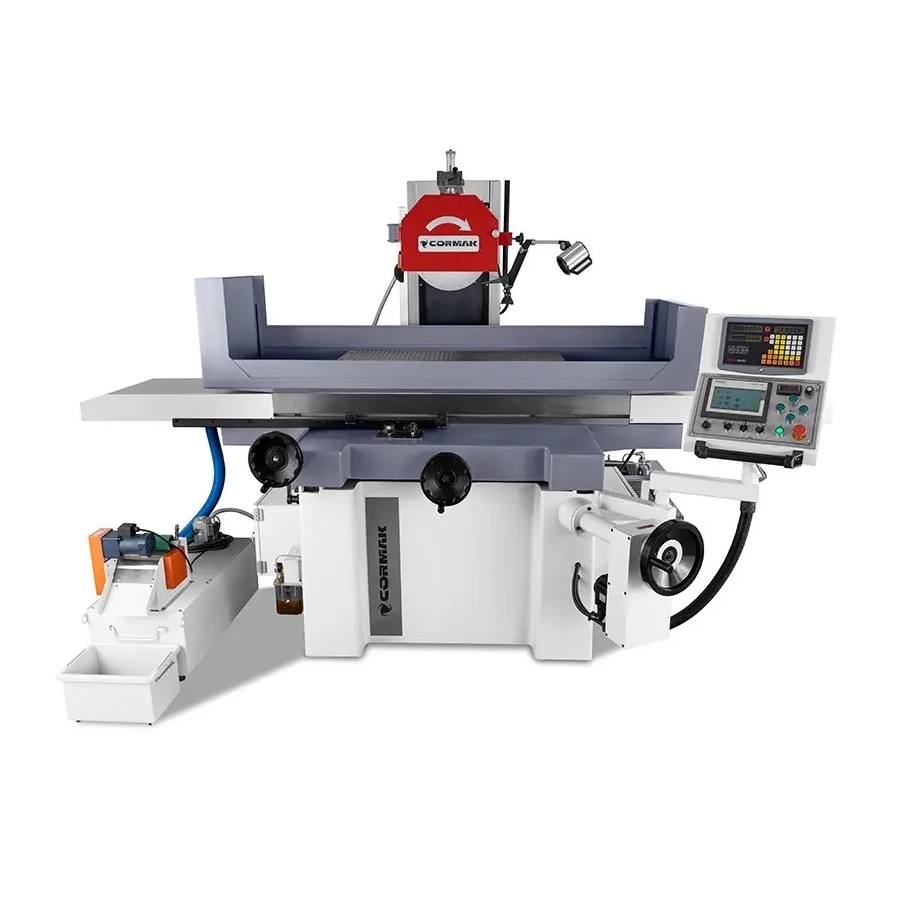

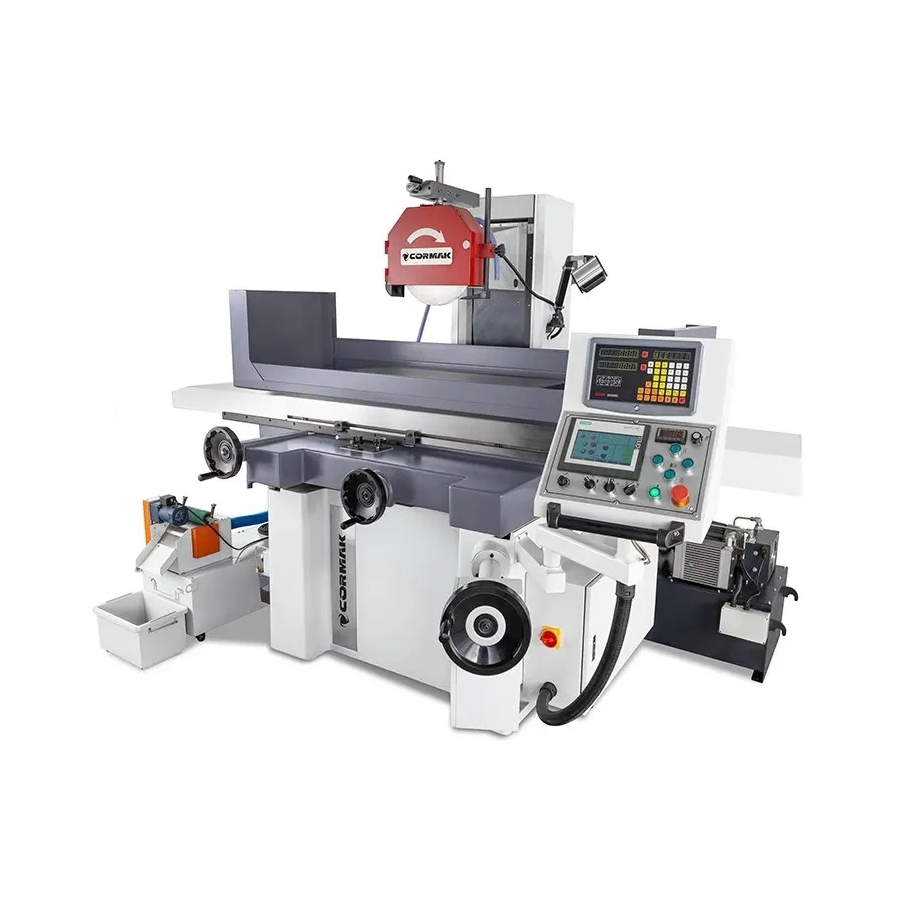

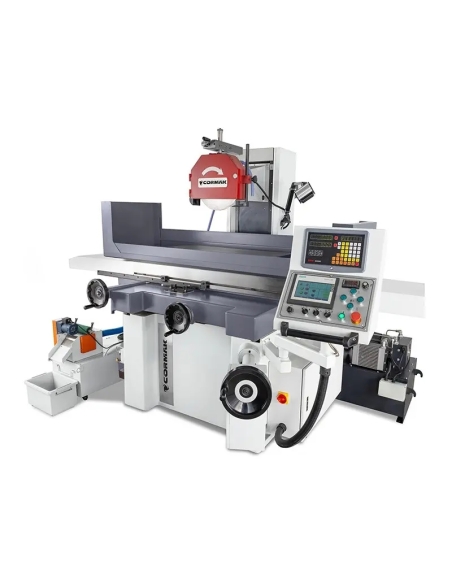

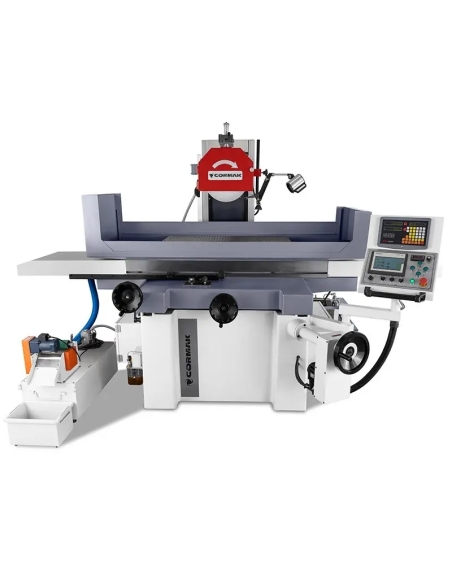

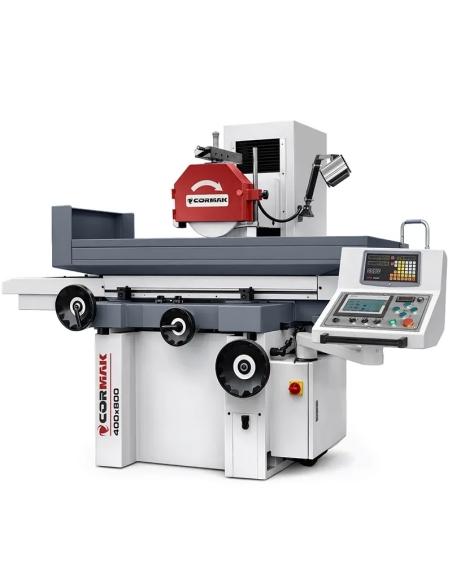

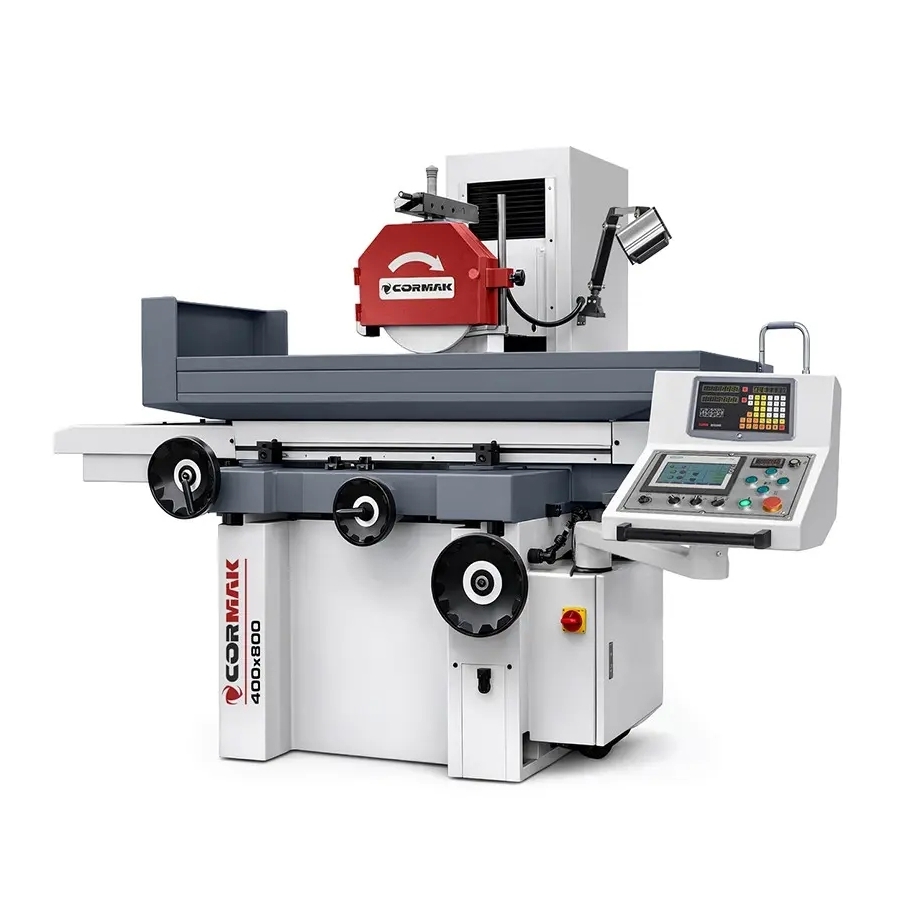

Mașină CORMAK de rectificat plan, 400 × 800 mm (406 × 813 mm)

Mașina de rectificat plan 400x800 este un echipament avansat, conceput pentru rectificarea de precizie a suprafețelor plane în mediul industrial. Dotată cu avansuri automate pe trei axe și masă magnetică 406x813 mm, asigură o acuratețe ridicată și fiabilitate. Construcția robustă și capacitatea de a prelucra sarcini de până la 500 kg o recomandă pentru aplicații de producție solicitante.

Avantajele principale ale mașinii

Mașina de rectificat plan 400x800 a fost proiectată pentru eficiență maximă și precizie în prelucrarea metalelor. Prin utilizarea tehnologiilor moderne și a componentelor solide, acest model se diferențiază de alte rectificatoare plane disponibile pe piață. Mai jos sunt prezentate beneficiile esențiale rezultate din specificația tehnică și construcție, care oferă un avantaj real în producție:

• Avansuri automate pe trei axe: permit controlul precis al mișcării mesei pe direcțiile longitudinală, transversală și verticală, reducând erorile operatorului și crescând repetabilitatea.

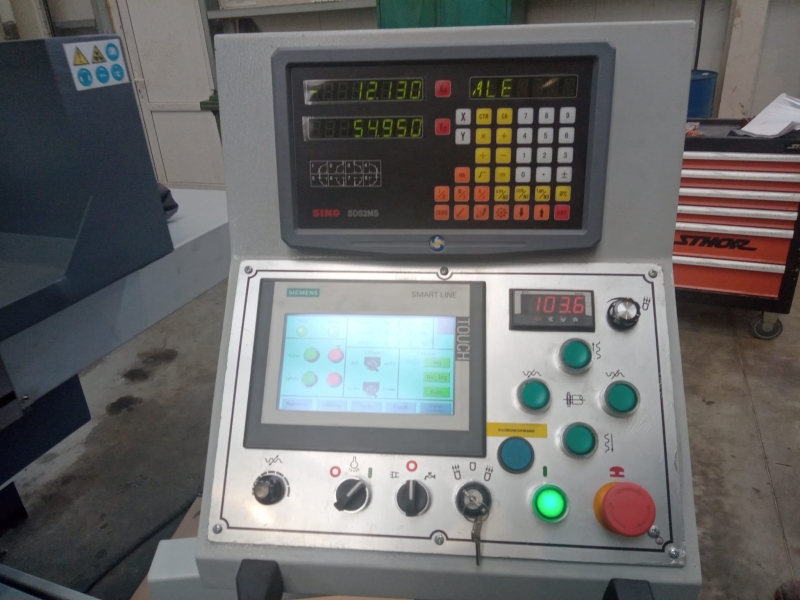

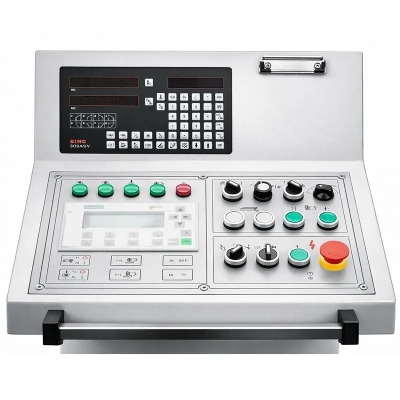

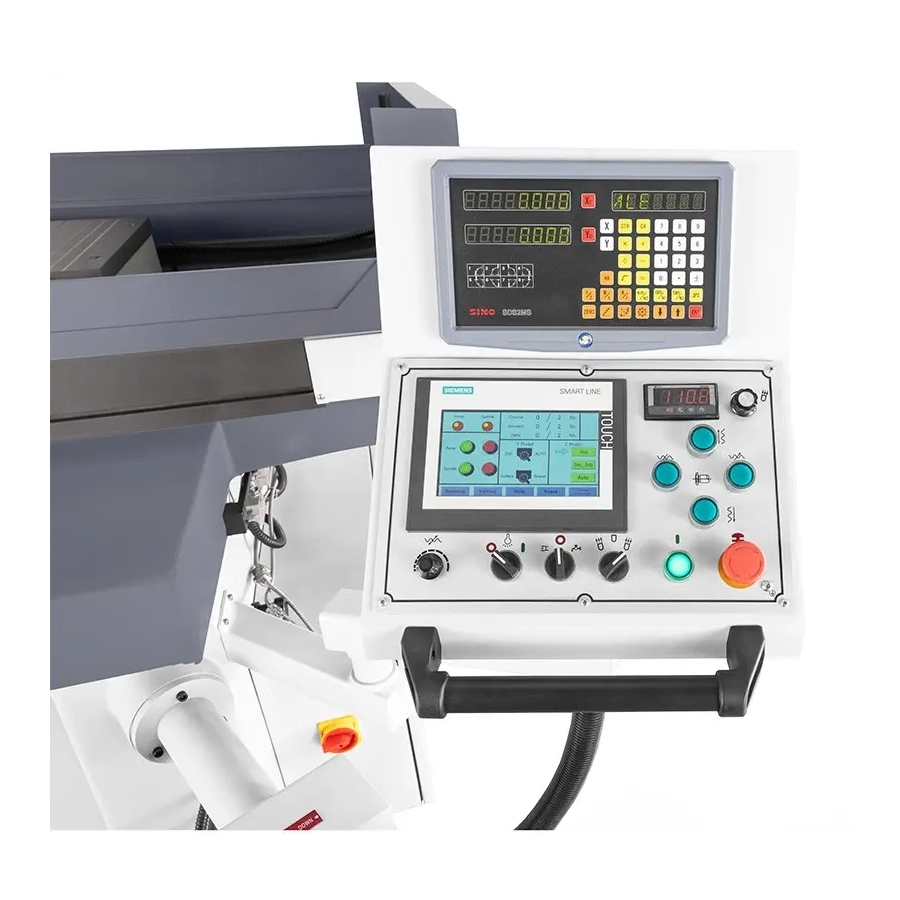

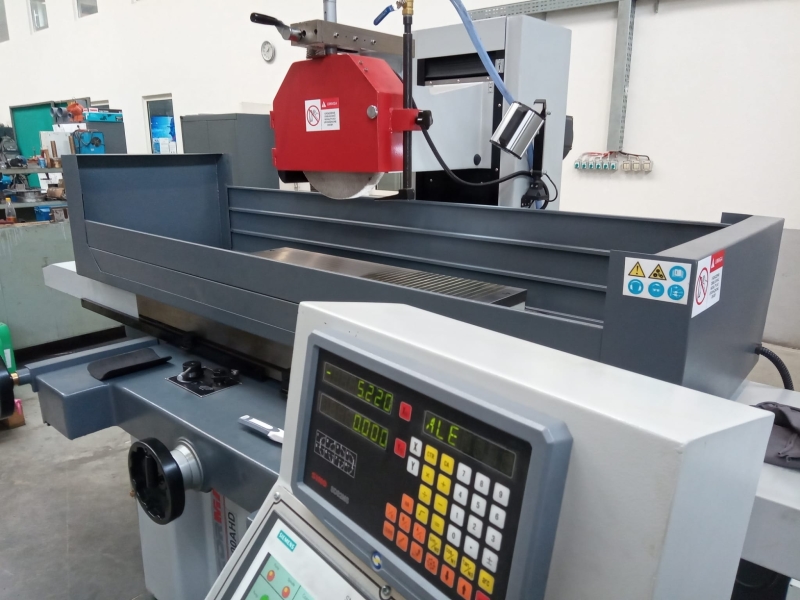

• Afișaj digital (DRO): oferă monitorizarea exactă a poziției mesei, minimizează abaterile și îmbunătățește calitatea finisajului până la Ra sub 0,2 μm.
• Construcție solidă a bancului: realizată din materiale de înaltă rezistență, asigură stabilitate la prelucrarea pieselor grele de până la 500 kg, reducând vibrațiile și sporind durabilitatea.
• Precizie ridicată: datorită avansului vertical de la 0,005 mm și vitezei roții de 1450 rpm, mașina atinge toleranțe sub 0,01 mm, potrivite pentru producția de precizie.
• Sistem de răcire eficient: circuitul integrat cu pompa de 0,125 kW previne supraîncălzirea pieselor și a sculelor, prelungind durata de viață și îmbunătățind calitatea suprafeței.
• Consum energetic optimizat: motorul arborelui principal de 5,5 kW și acționările cu consum optim asigură o productivitate ridicată.

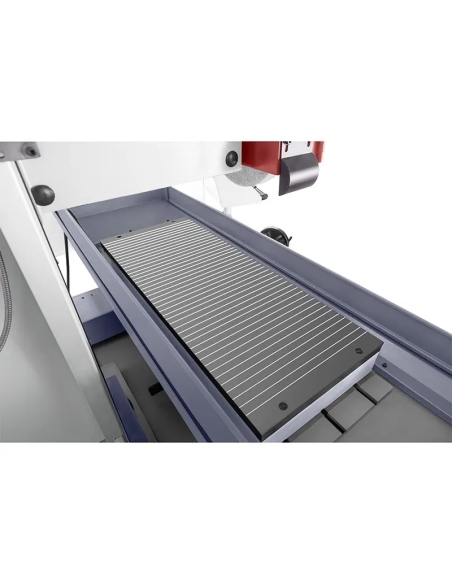

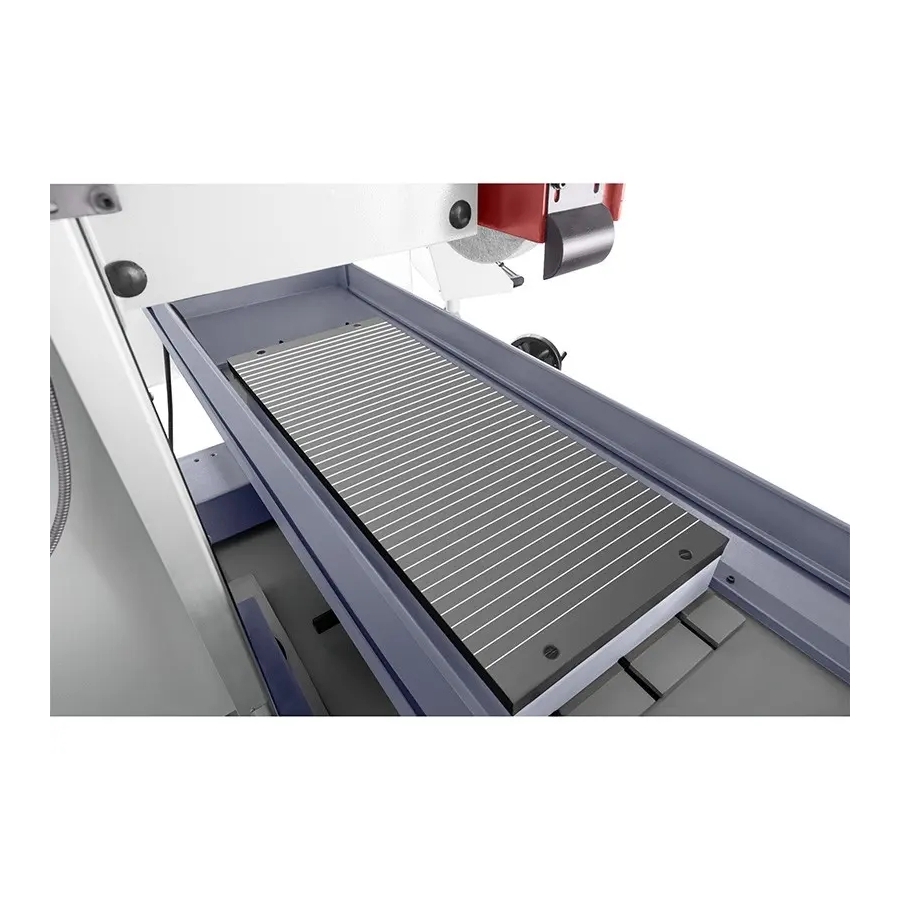

• Masă magnetică 406x813 mm: permite fixarea rapidă și sigură a pieselor, crescând eficiența și siguranța operatorului.

Construcție și tehnologie

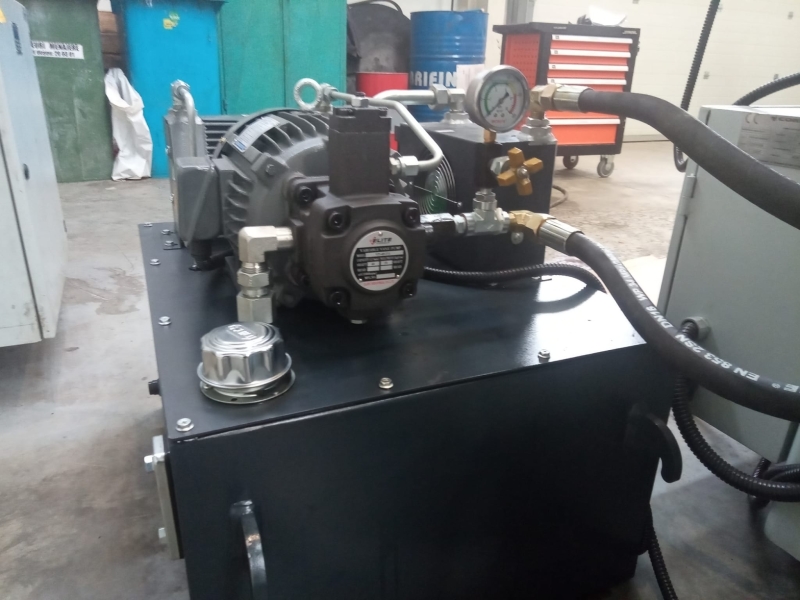

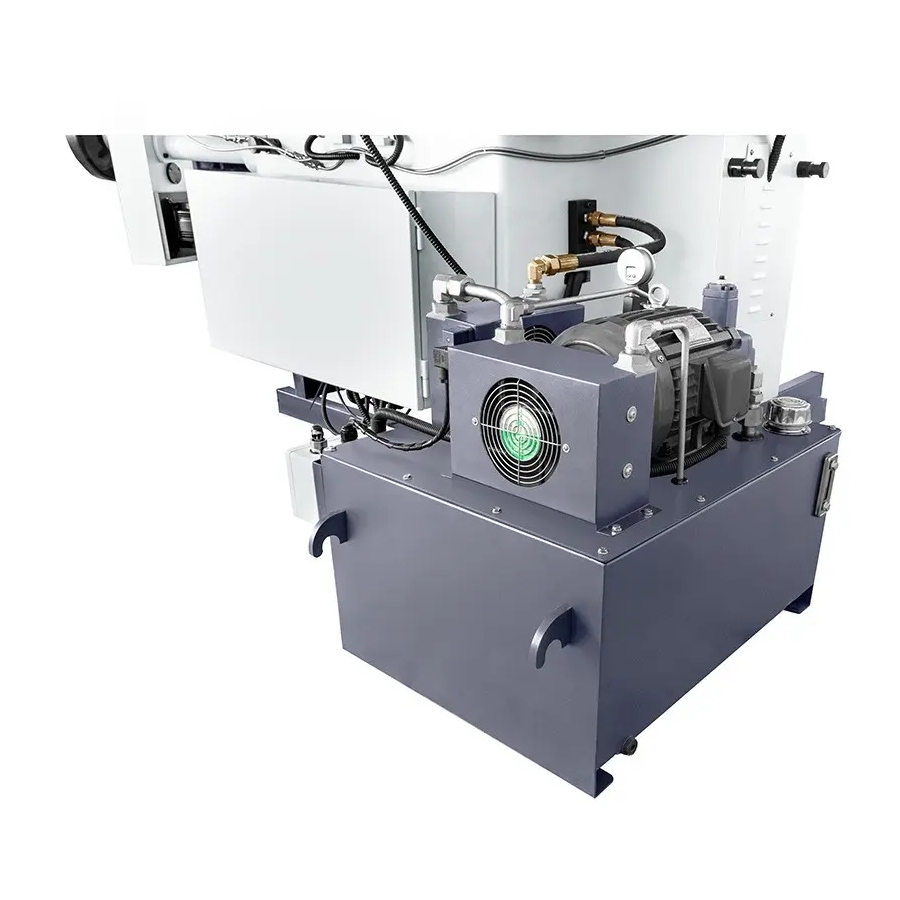

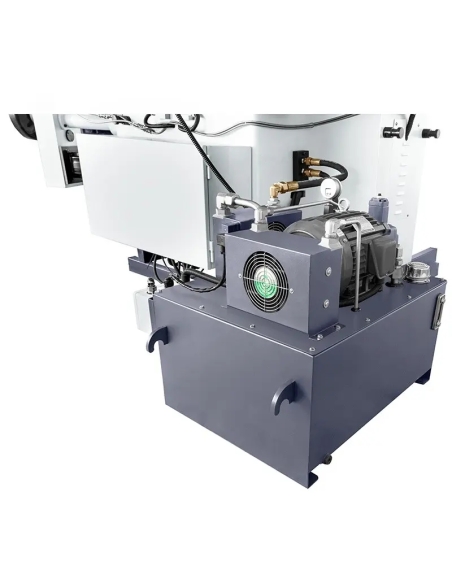

Mașina de rectificat plan 400x800 se remarcă printr-o construcție avansată ce îmbină rezistența cu funcționalitatea. Bancul mașinii, din fontă de calitate superioară, asigură rigiditate și reduce vibrațiile, aspect esențial la prelucrarea pieselor grele. Arborele, cu turația de 1450 rpm, montat pe rulmenți de precizie, lucrează cu o roată abrazivă de 350 x 40 x 127 mm, asigurând o prelucrare stabilă și uniformă. Sistemul hidraulic deservește avansul longitudinal al mesei în intervalul 7~25 m/min, iar avansurile automate transversale și verticale permit un control fin, cu precizie până la 0,005 mm. Masa magnetică 406x813 mm oferă o prindere sigură, accelerând pregătirea pentru lucru. Sistemul de răcire integrat, cu pompa de 0,125 kW, evacuează eficient căldura, prevenind deformările termice și prelungind durata de viață a sculelor. Motoarele de acționare, inclusiv motorul pompei de ulei de 2,2 kW și acționarea verticală de 0,5 kW, sunt optimizate pentru eficiență energetică și un nivel redus de zgomot. Întreaga construcție, cu masa de 3500 kg, evidențiază stabilitatea și fiabilitatea în medii industriale intensive.

Precizie și productivitate

Mașina de rectificat plan 400x800 oferă o precizie excepțională datorită mecanismelor avansate de avans și control. Avansul automat intermitent în intervalul 0,1~8 mm, împreună cu avansul vertical de la 0,005 mm, permite obținerea toleranțelor sub 0,01 mm, esențiale în fabricarea componentelor de precizie. Cursa maximă a mesei de 450x910 mm și viteza transversală de până la 990 mm/min permit prelucrarea rapidă a suprafețelor mari, fără pierderea exactității. Roata de rectificare la 1450 rpm asigură îndepărtarea uniformă a materialului, reducând uzura și îmbunătățind finisarea. Sistemul de citire digitală pentru trei axe elimină erorile manuale, scurtează timpul de setare și crește capacitatea de lucru în ciclurile de producție. Comparativ cu alte rectificatoare plane, acest model se distinge prin încărcarea admisă de 500 kg, permițând prelucrarea pieselor mai grele fără compromisuri la nivel de precizie. Eficiența energetică a motoarelor și construcția solidă reduc timpii de oprire, transformând această mașină magnetică de rectificat plan într-un instrument eficient pentru optimizarea proceselor de fabricație.

Aplicații

Mașina de rectificat plan 400x800 este destinată unităților de producție specializate în prelucrarea metalelor, precum ateliere de sculărie, fabrici de componente pentru utilaje și centre de service. Este potrivită pentru rectificarea suprafețelor plane ale unor elemente precum matrițe, forme de injecție, plăci de bază sau piese de precizie ce necesită acuratețe dimensională ridicată. În mediile B2B, unde contează repetabilitatea și randamentul, această mașină magnetică de rectificat plan susține atât producția de serie, cât și lucrările individuale, prelucrând materiale precum oțel, fontă sau aliaje de aluminiu. Utilizarea sa include și recondiționarea componentelor uzate în industria grea, unde distanța maximă de la masă la arbore de 580 mm permite prelucrarea pieselor mai voluminoase. Este recomandată în special companiilor care urmăresc automatizarea proceselor de rectificare, datorită avansurilor automate și citirii digitale, ce reduc dependența de abilitățile operatorului.

Date tehnice

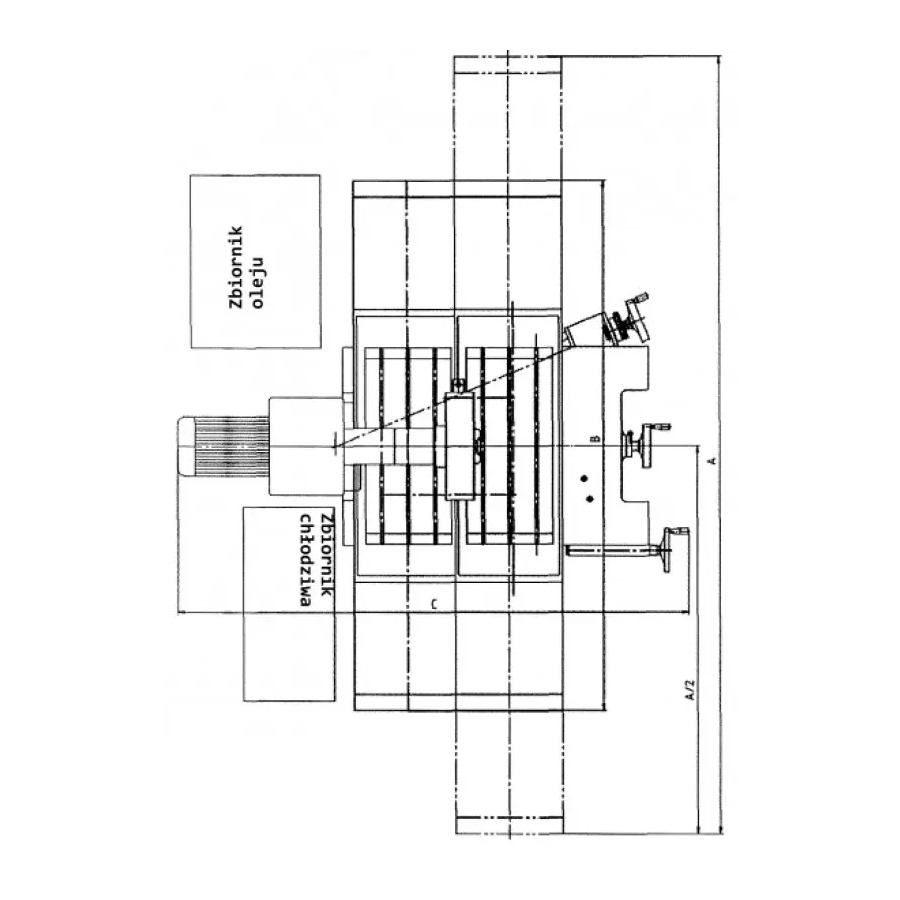

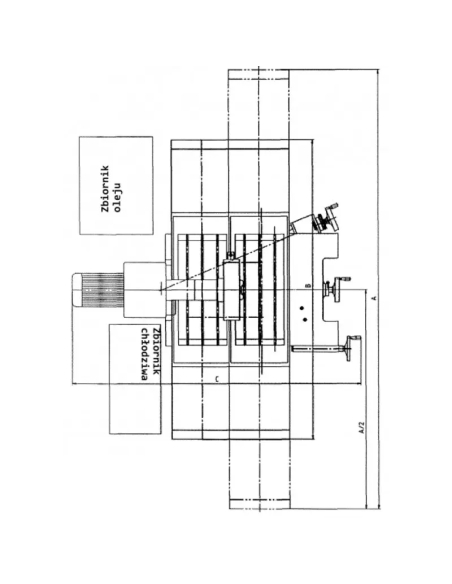

Schema pozițiilor de capăt

Echipare standard

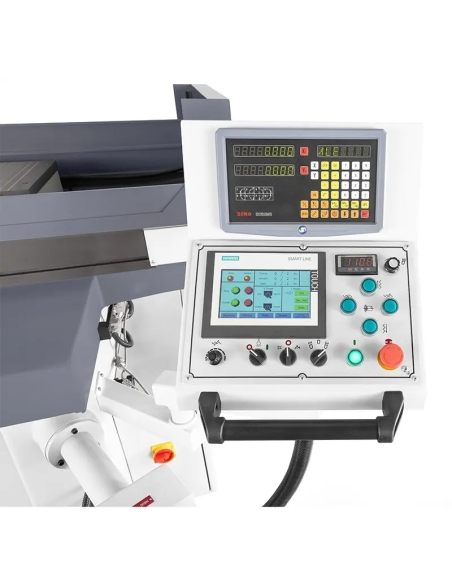

• Afișaj digital (DRO).
• Masă magnetică 406x813 mm.
• Disc/roată de rectificare.
• Ax pentru echilibrarea roții de rectificare.

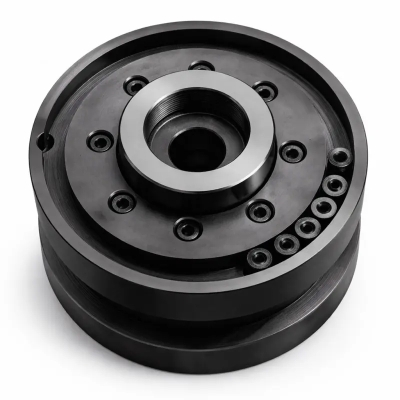

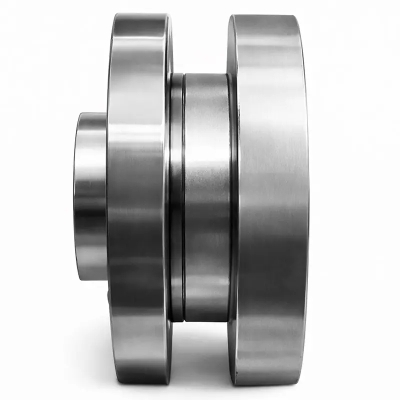

• Port-roată de rectificare.
• Sistem de răcire.
• Dispozitiv pentru dresarea roții de rectificare.

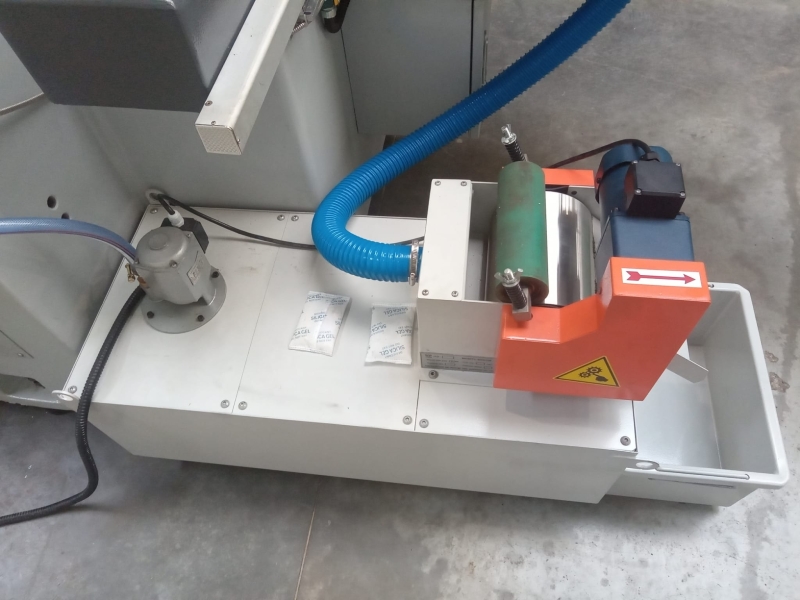

• Separator de așchii.
• Instalație de iluminare cu halogen.
• Manual de utilizare (DTR) în limba română.
• Declarație CE.

Echipare opțională

• Roți de rectificare suplimentare, cu granulații diferite.
• Sistem avansat de filtrare a lichidului de răcire.
• Panou de comandă CNC.
• Set pentru rectificare unghiulară.
