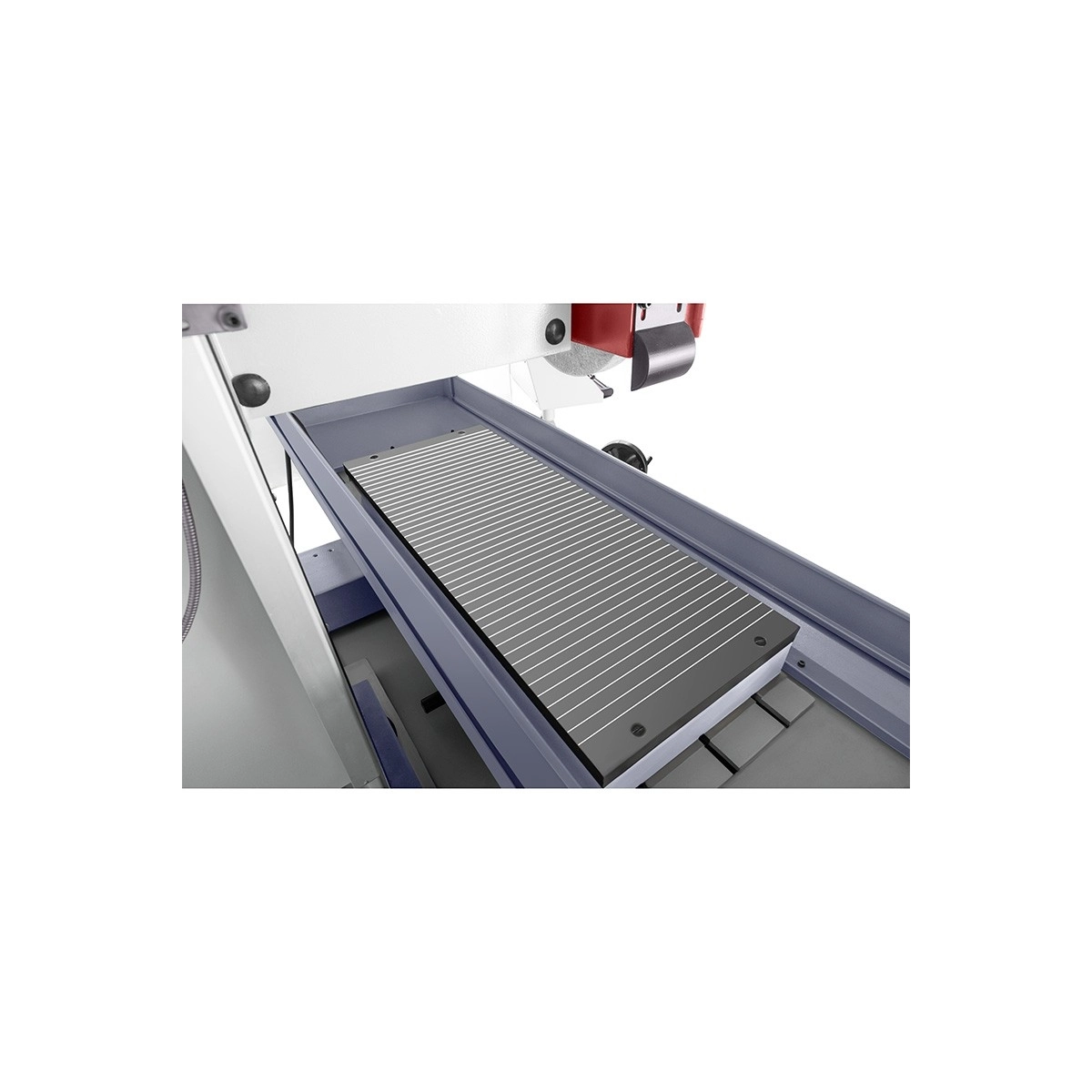

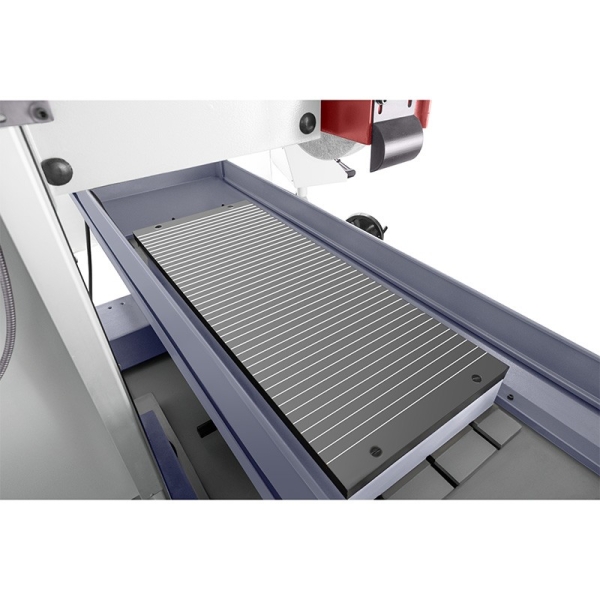

Modelul MYS1632 AUTO a fost proiectat pentru rectificarea suprafețelor care necesită ghidarea precisă a mesei și controlul exact al poziției discului abraziv. Suprafața mesei de lucru este de 915x400 mm, iar deplasarea maximă a mesei este de 760x480 mm. Dispozitivul magnetic de prindere, cu dimensiunile de 800x400 mm, asigură o suprafață mare pentru fixarea pieselor feromagnetice în timpul rectificării.
Distanța maximă dintre masă și axa arborelui este de 525 mm, iar distanța dintre dispozitivul magnetic de prindere și axa arborelui este de 440 mm. Acești parametri permit prelucrarea pieselor cu înălțimi diferite și utilizarea echipamentelor tehnologice adecvate.

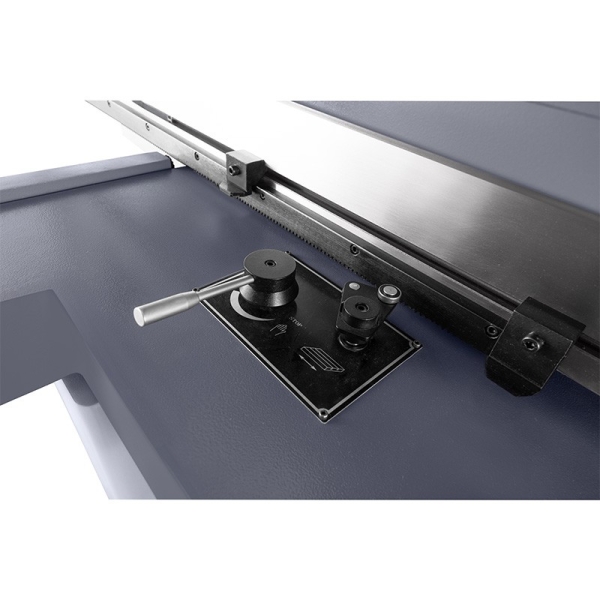

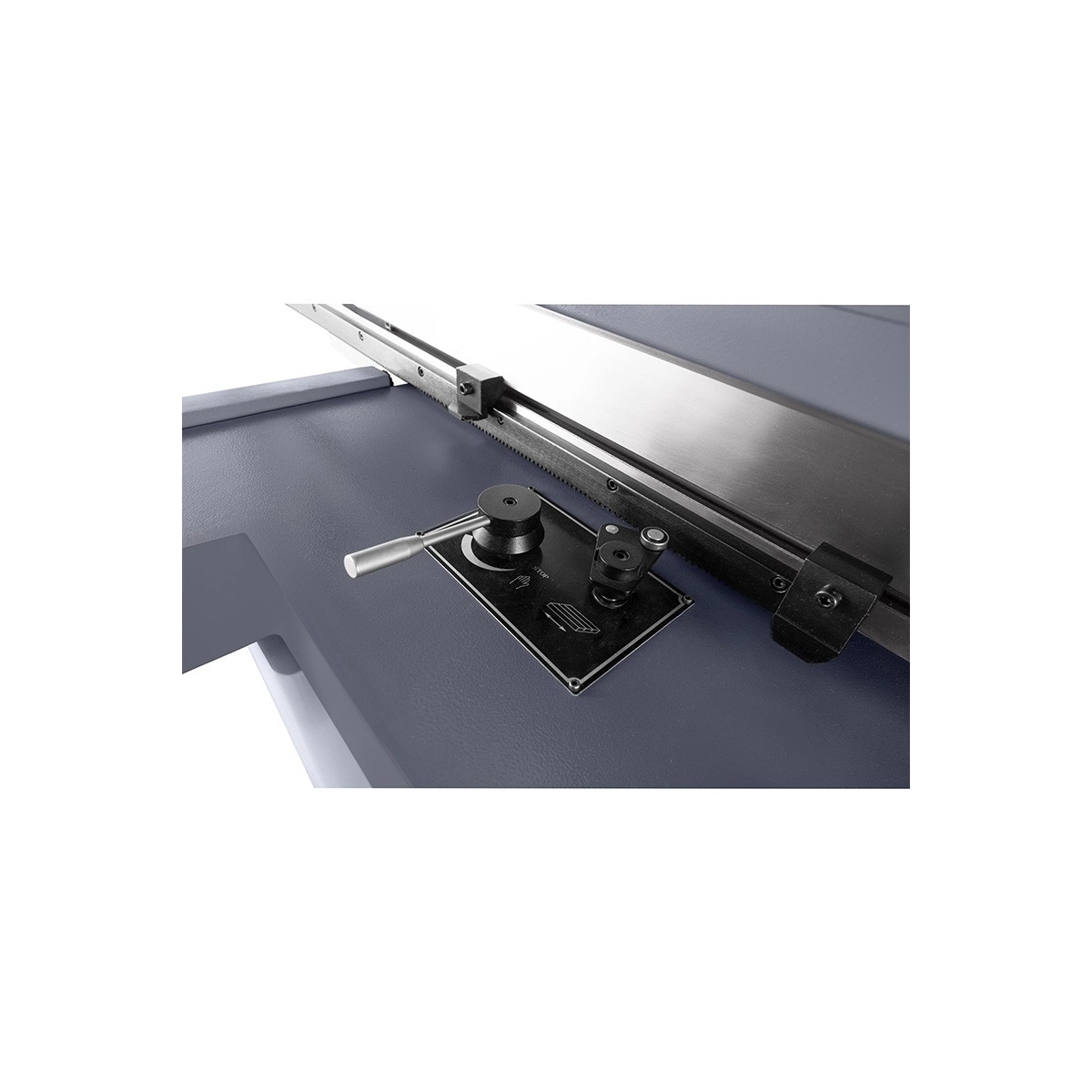

Avansul roții de mână transversale este de 4 mm/rot., cu o gradație de 0,02 mm, permițând controlul exact al poziției în timpul pregătirii procesului de rectificare.
Avansul vertical este realizat cu ajutorul MPG. Valorile disponibile ale deplasării permit trecerea de la mișcările de poziționare la avansul precis necesar în timpul prelucrării de finisare. Sistemul este acționat de un servomotor cu puterea de 0,75 kW.
Discul abraziv este acționat de motorul arborelui, cu puterea de 4,0 kW. La frecvența de 50 Hz, viteza discului este de 1450, iar discul abraziv utilizat are dimensiunile de 350x127x40 mm.
Sistemul de răcire contribuie la evacuarea căldurii din zona de contact dintre discul abraziv și piesă, limitând influența temperaturii asupra procesului de prelucrare.

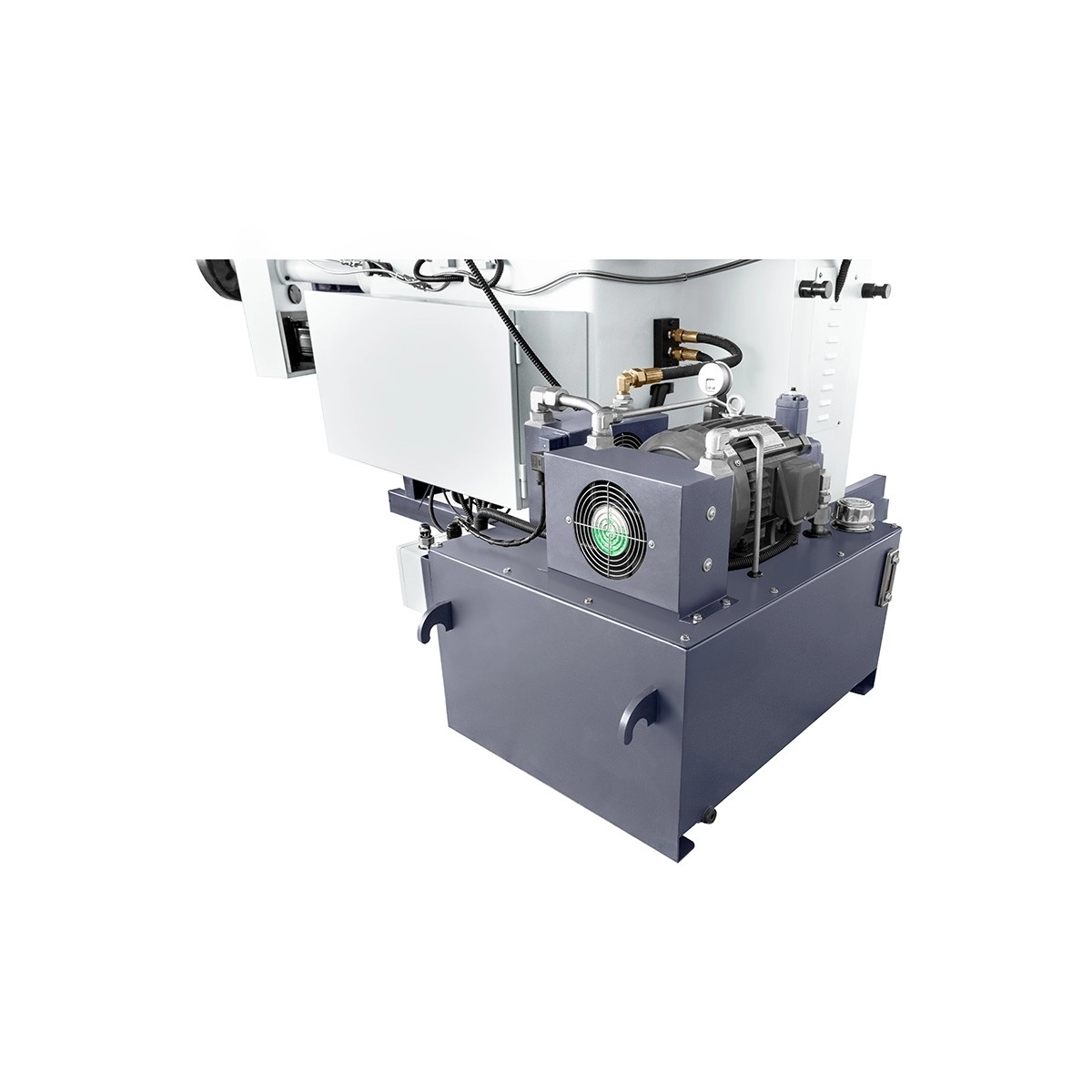

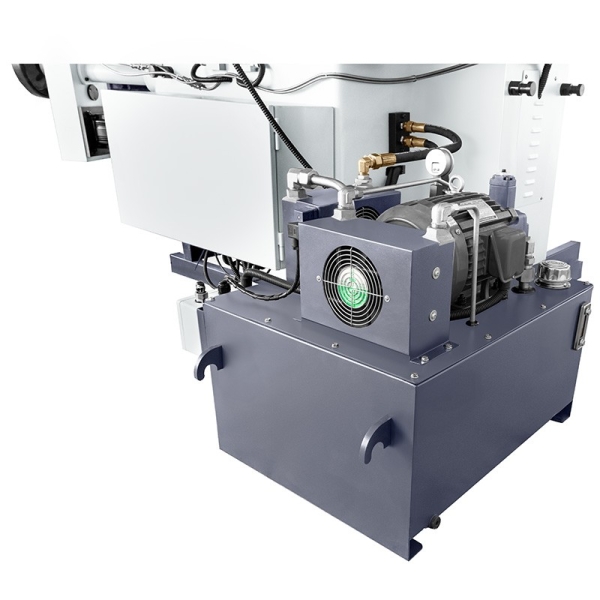

Mașina de rectificat magnetică MYS1632 AUTO este echipată cu o stație hidraulică acționată de un motor de 2,2 kW. Rezervorul de ulei are capacitatea de 80 l, iar pompa de lichid de răcire are puterea de 0,09 kW.
Modelul MYS1632 AUTO este destinat atelierelor de prelucrare a metalelor, sculăriilor, producției individuale și de serie, precum și departamentelor de mentenanță. Poate fi utilizat pentru rectificarea plăcilor, pieselor de mașini, componentelor pentru scule, suprafețelor de referință, matrițelor și altor piese care necesită finisarea precisă a suprafețelor plane.
| Parametri tehnici | |
|---|---|
| Dimensiunile mesei | 915x400 mm |
| Deplasarea maximă a mesei | 760x480 mm |
| Dimensiunea dispozitivului magnetic de prindere | 800x400 mm |
| Distanța maximă dintre masă și axa arborelui | 525 mm |
| Distanța maximă dintre dispozitivul magnetic de prindere și axa arborelui | 440 mm |
| Avansul roții de mână transversale / gradație | 4mm/rot., gradație 0,02 mm |
| Avans vertical MPG – gradație | 001 / 0,01 / 0,1 |
| Avans vertical MPG | 0,1 / 1 / 10 mm/rot. |
| Viteza discului (50 Hz) | 1450 |
| Dimensiunile discului (diametru exterior x diametru interior x grosime) | 350x127x40 mm |
| Puterea motorului arborelui | 4,0 kW |
| Servomotor pentru avans vertical | 0,75 kW |
| Motorul stației hidraulice | 2,2 kW |
| Capacitatea rezervorului de ulei | 80 l |
| Pompa de lichid de răcire | 0,09 kW |
| Greutatea mașinii | 2720 kg |
| Dimensiunile mașinii | 2,82 x 2,05 x 1,91 m |
Combinația dintre masa de 915x400 mm, dispozitivul magnetic de prindere de 800x400 mm, acționarea arborelui de 4,0 kW, sistemul hidraulic și servomotorul pentru avans vertical face ca modelul MYS1632 AUTO să fie destinat rectificării profesionale și repetabile a suprafețelor plane.

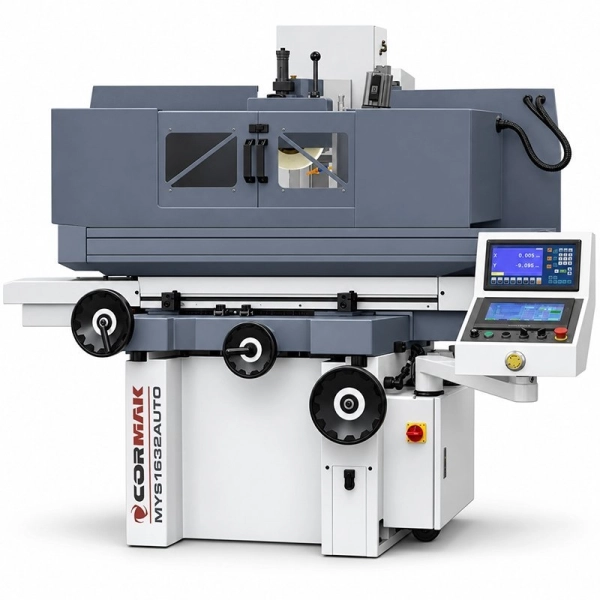

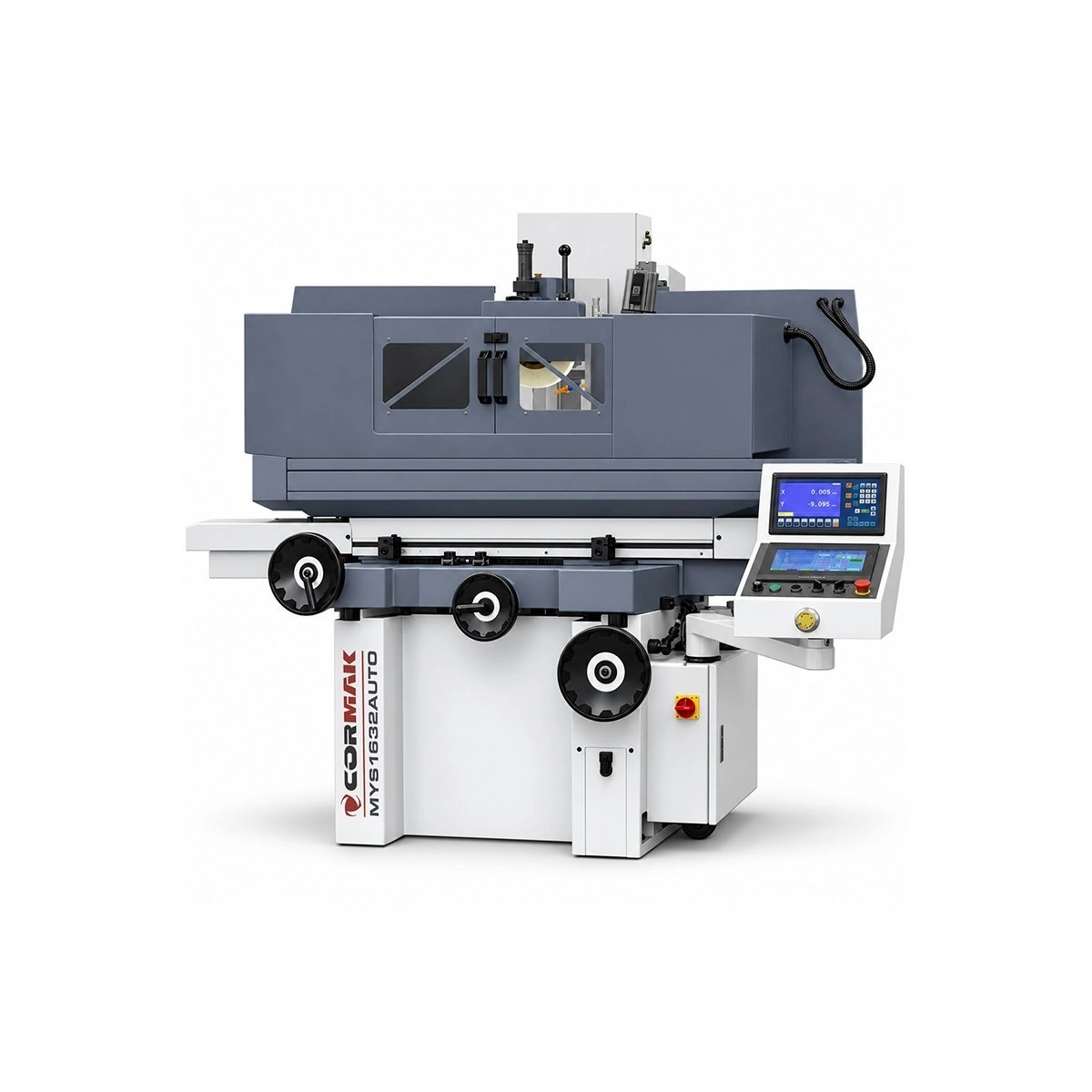

Mașina de rectificat suprafețe MYS1632 AUTO 800x400 este un echipament industrial pentru rectificarea precisă și repetabilă a suprafețelor plane, prevăzut cu masă de lucru 915 × 400 mm, suport magnetic 800 × 400 mm și motor al arborelui de 4,0 kW.
Avansul vertical automat, sistemul hidraulic și răcirea asigură prelucrarea stabilă a pieselor mai mari, sporesc confortul în utilizare și facilitează obținerea unei calități ridicate a suprafeței.
