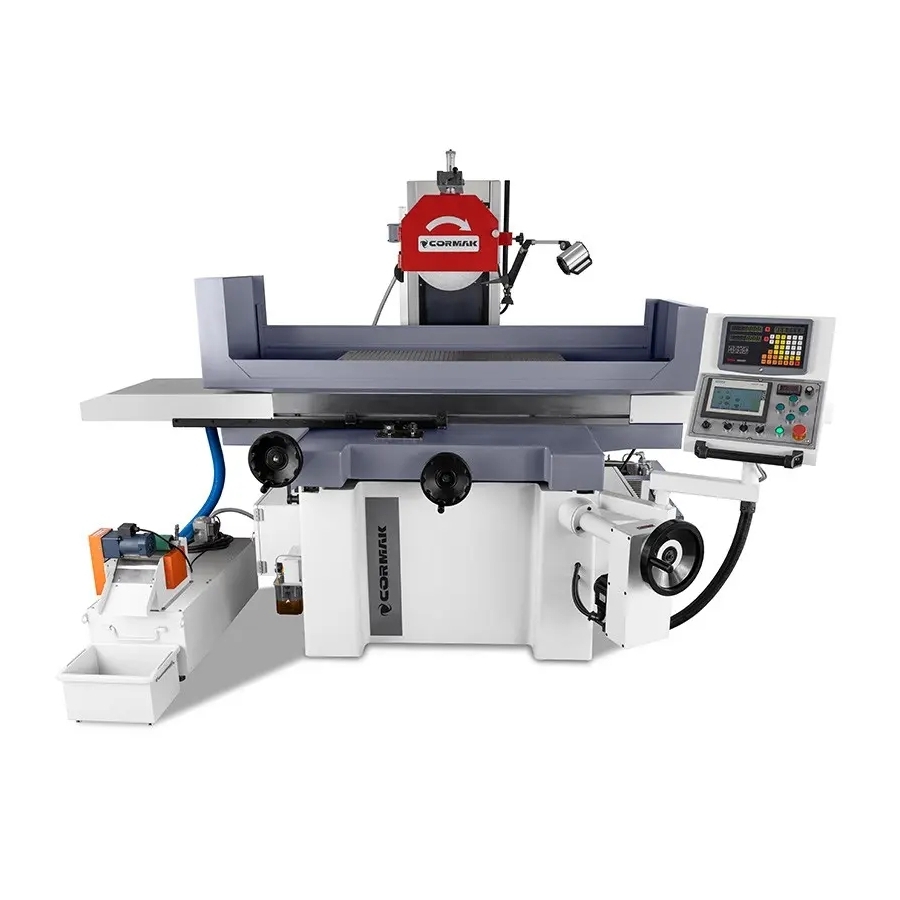

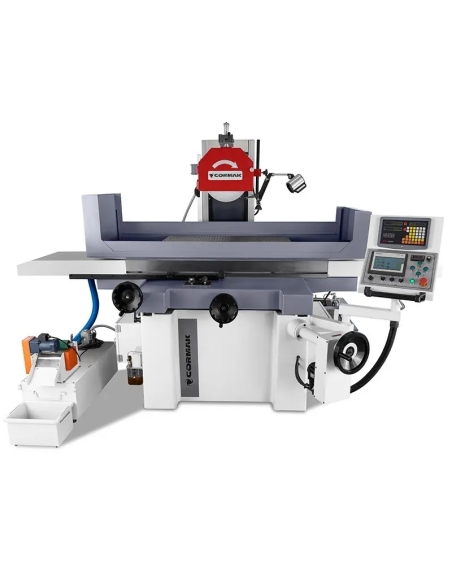

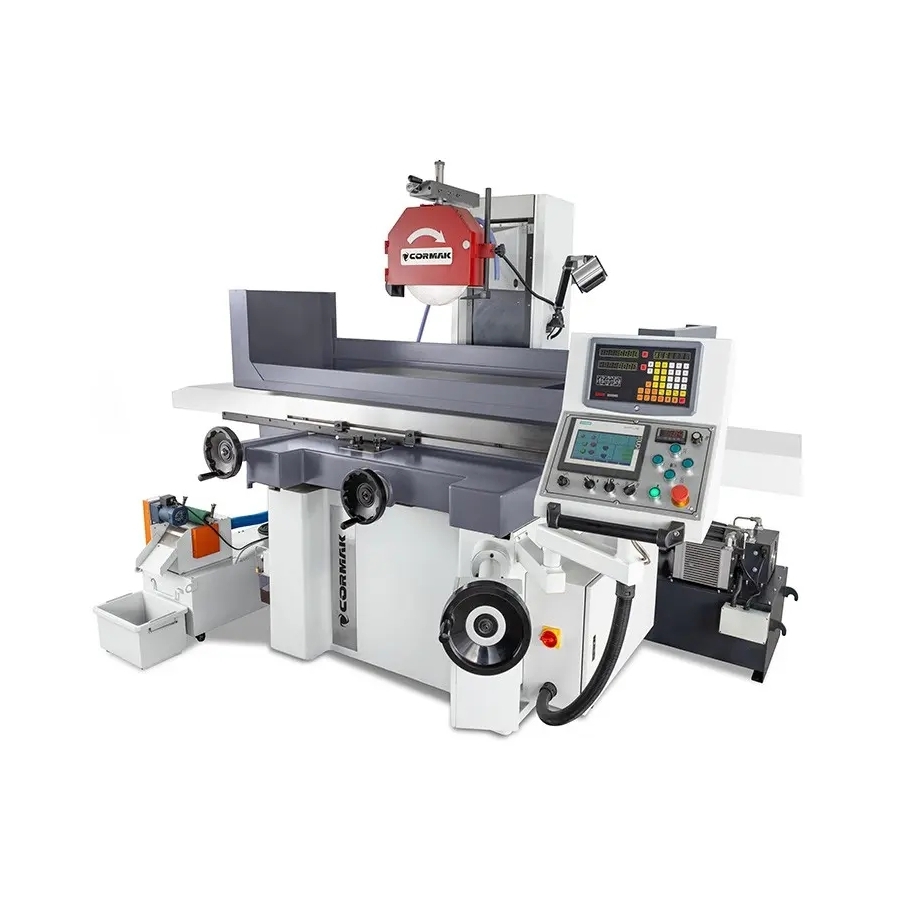

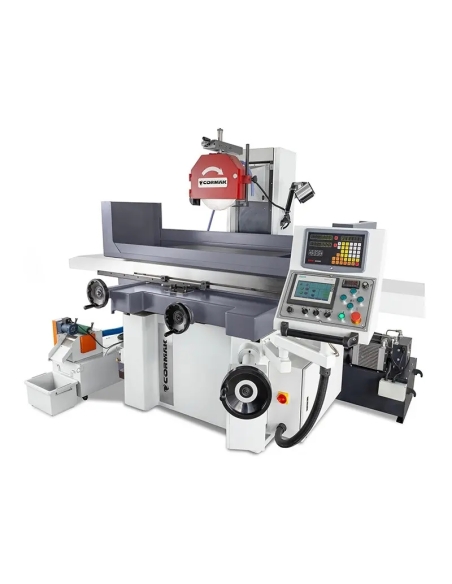

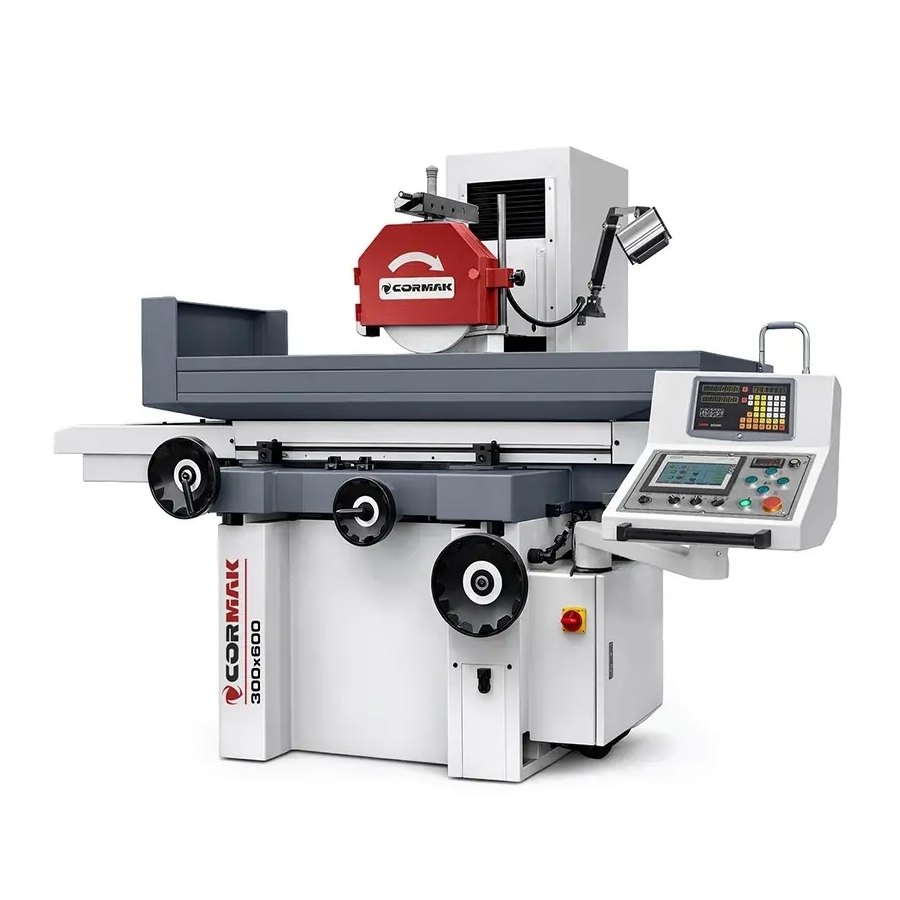

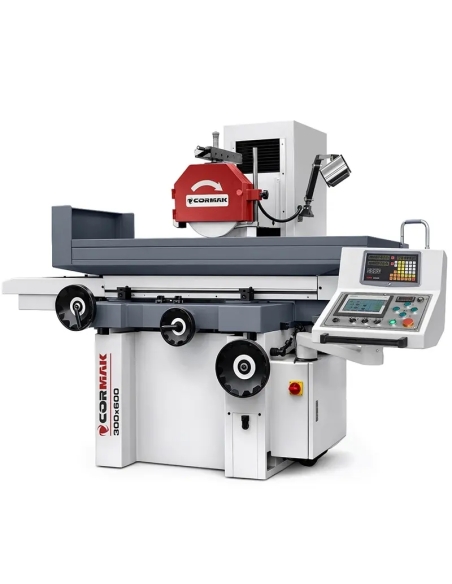

Masina de rectificat suprafete 300x600 - CORMAK
Masina de rectificat suprafete 300x600
Masina de rectificat suprafete 300x600 este un echipament avansat, conceput pentru rectificarea precisa a suprafetelor plane in medii industriale. Echipata cu avansuri automate pe trei axe si o masa magnetica de 300x600 mm, ofera precizie si fiabilitate deosebita. Constructia sa compacta si capacitatea de a gestiona sarcini de pana la 270 kg o fac o alegere ideala pentru atelierele de productie mai mici.
Principalele avantaje ale masinii
Masina de rectificat suprafete 300x600 a fost proiectata pentru prelucrarea precisa a metalelor in medii in care calitatea finisarii si eficienta proceselor sunt esentiale. Tehnologiile sale avansate si constructia robusta ofera utilizatorilor fiabilitate si optimizarea costurilor operationale. Iata beneficiile cheie care diferentiaza aceasta masina de altele din categoria ei, fiind un instrument indispensabil pentru atelierele profesionale si unitatile de productie:
- Avansuri automate pe trei axe: Permite controlul precis al miscarii mesei longitudinale, transversale si verticale, minimizand erorile operatorului si asigurand o repetabilitate ridicata a prelucrarii.

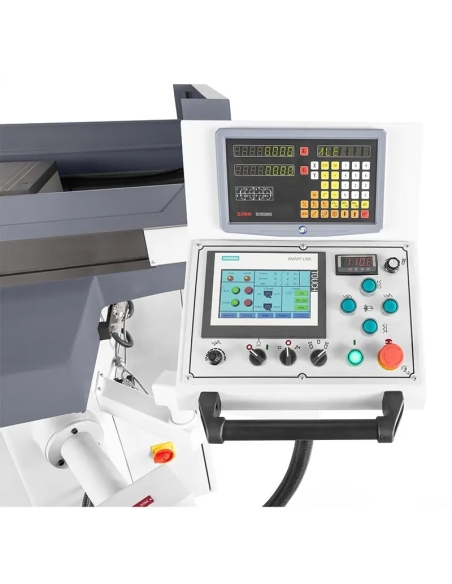

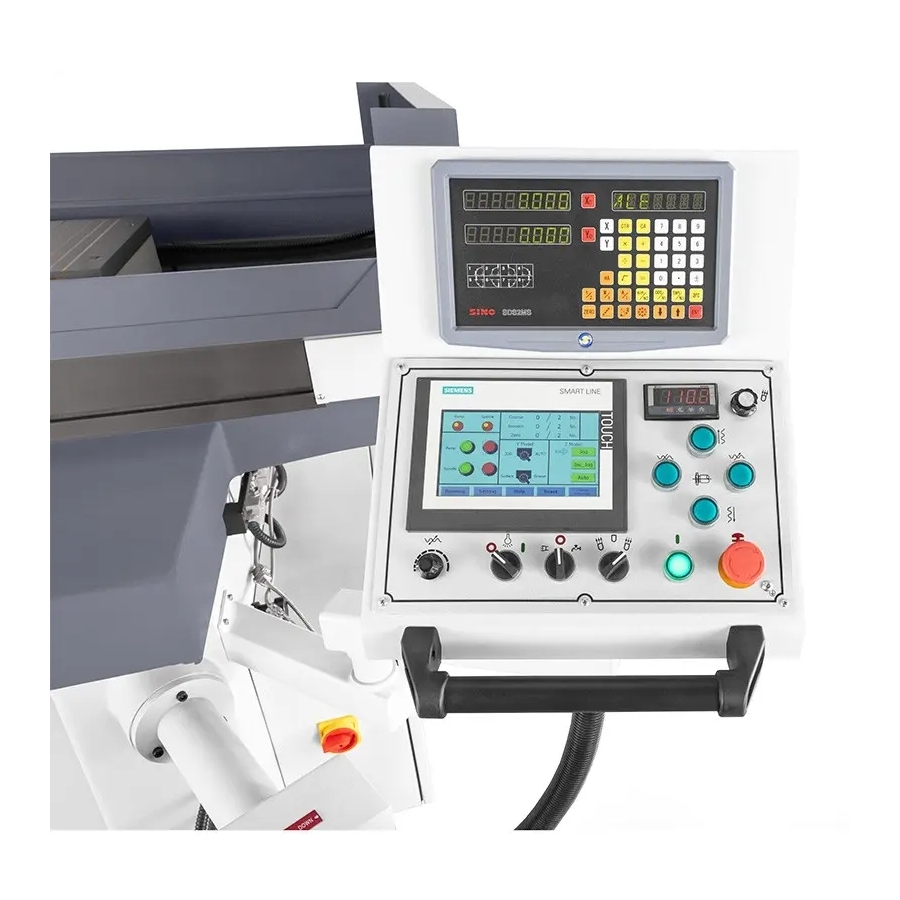

- Citire digitala: Asigura monitorizarea precisa a pozitiei mesei, permitand obtinerea unui finisaj de suprafata cu rugozitate Ra sub 0,2 μm si minimizarea abaterilor dimensionale.
- Constructie solida a suportului: Realizata din fonta de inalta calitate, garanteaza stabilitatea in timpul prelucrarii pieselor cu o masa de pana la 270 kg, reducand vibratiile si crescand durabilitatea masinii.
- Precizie ridicata a prelucrarii: Datorita avansurilor verticale de 0,005 mm si vitezei de 1450 rot./min a discului abraziv, masina obtine tolerante sub 0,01 mm, indeplinind cerintele productiei de precizie.
- Sistem eficient de racire: Sistem integrat de racire care previne supraincalzirea pieselor si instrumentelor, prelungindu-le durabilitatea si imbunatatind calitatea suprafetei rectificate.

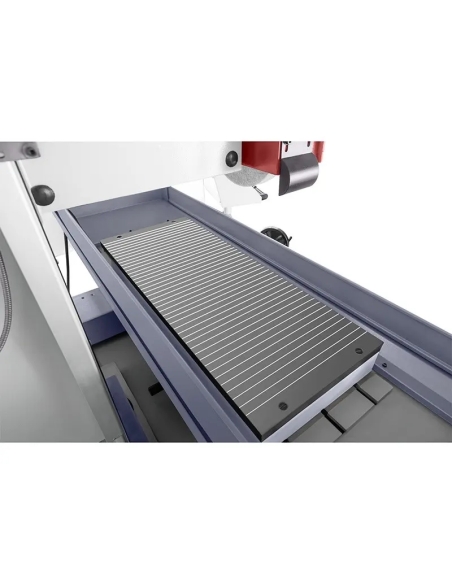

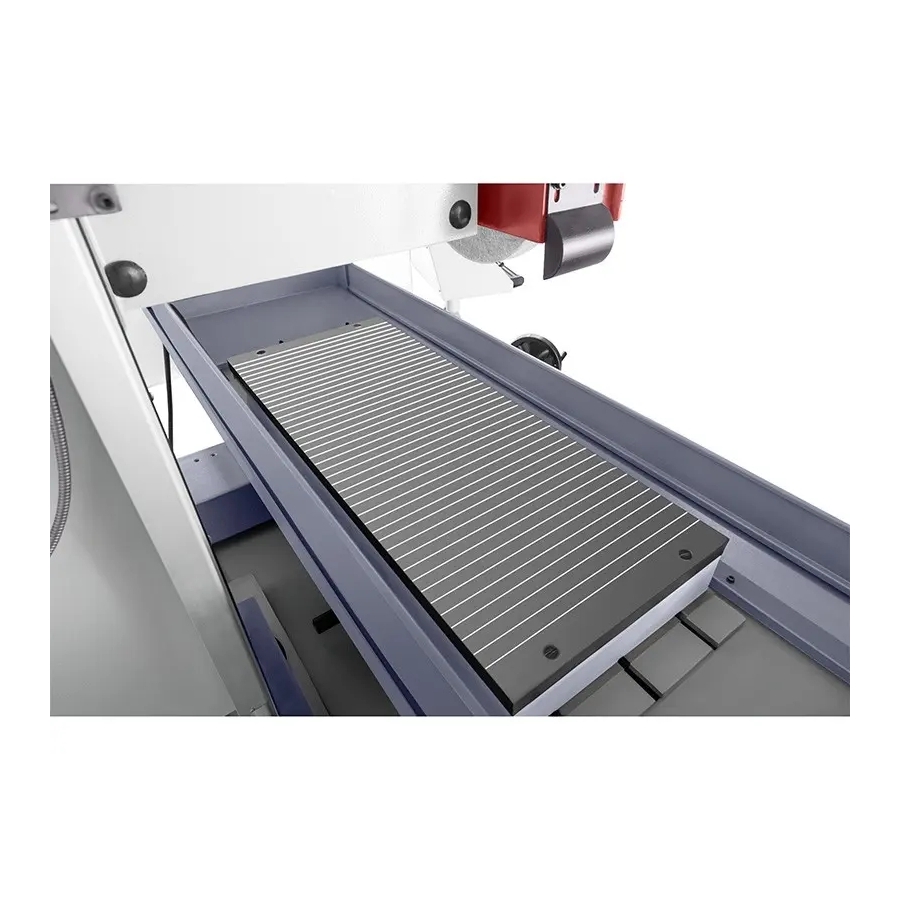

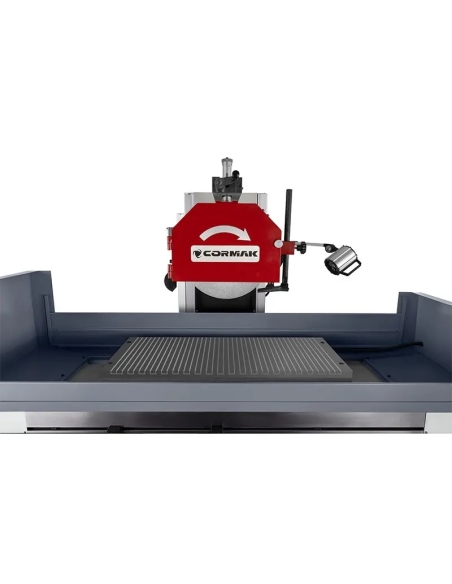

- Masa magnetica de 300x600 mm: Faciliteaza fixarea rapida si sigura a pieselor, sporind eficienta muncii si siguranta operatorului.
- Performanta energetica optimizata: Motorul vretenului de 4 kW si puterea totala a motorului de 6,6 kW asigura o performanta ridicata cu un consum de energie optimizat, reducand costurile operationale.
Constructie si tehnologie

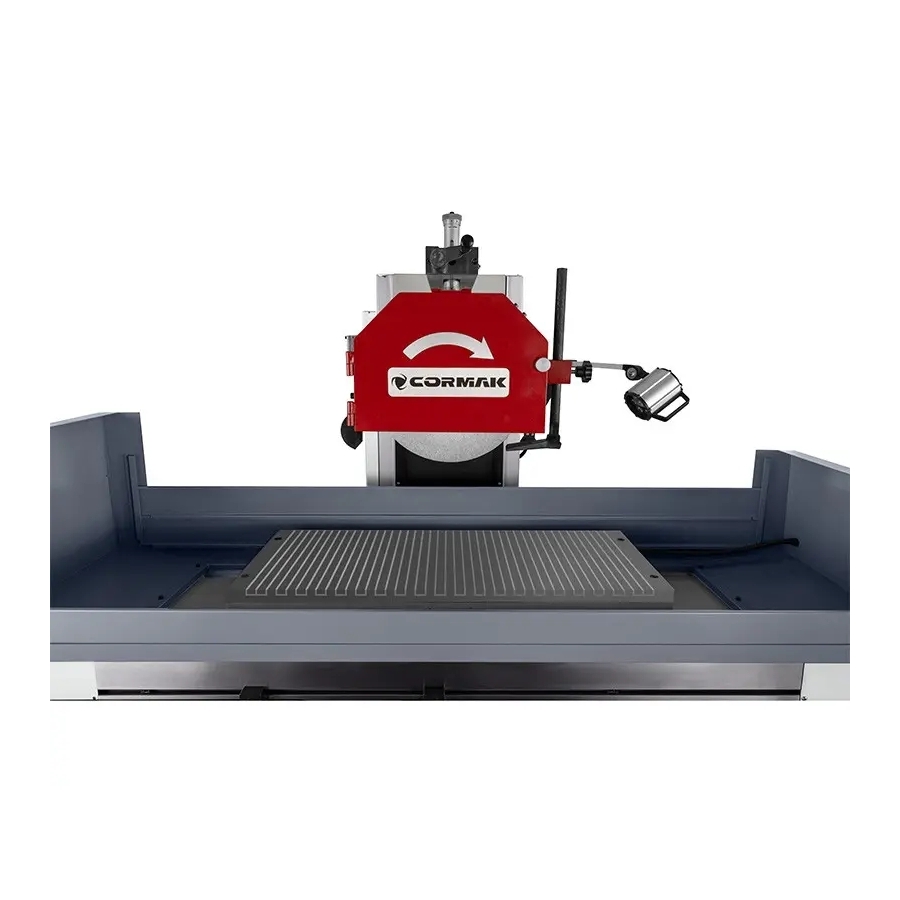

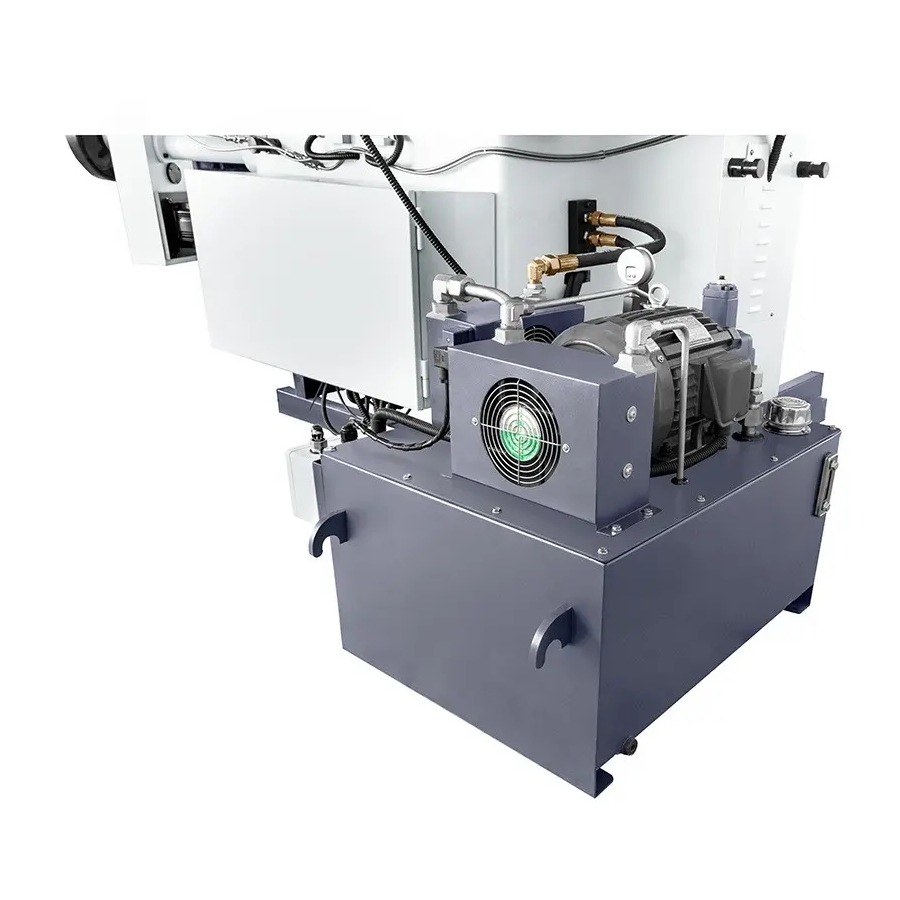

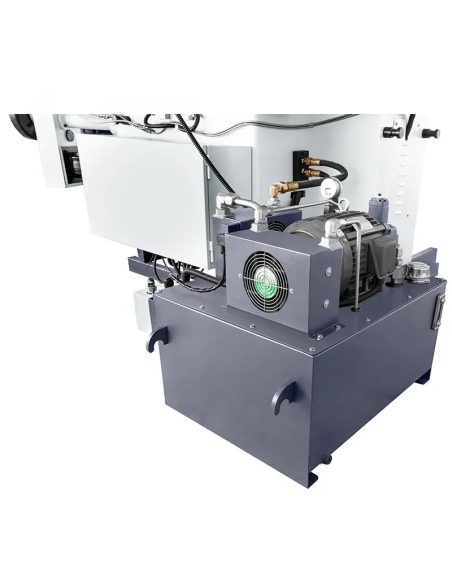

Masina de rectificat suprafete 300x600 se remarca printr-o constructie robusta care combina dimensiuni compacte cu tehnologie avansata. Patul masinii, din fonta de calitate superioara, ofera rigiditate si minimizeaza vibratiile in timpul prelucrarii, ceea ce este crucial pentru rectificarea precisa. Vretenul cu viteza de 1450 rot./min, sustinut de rulmenti de precizie, lucreaza cu un disc abraziv de dimensiuni 350 x 40 x 127 mm, garantand o prelucrare stabila si uniforma. Sistemul hidraulic gestioneaza avansurile longitudinale ale mesei intr-un interval de 7~25 m/min, iar avansurile automate transversale si verticale permit controlul precis al miscarii cu o precizie de pana la 0,005 mm. Masa magnetica de 300x600 mm ofera o fixare ferma a pieselor, accelerand procesul de pregatire pentru prelucrare. Sistemul integrat de racire elimina eficient caldura, prevenind deformarile termice si prelungind durata de viata a instrumentelor. Motoarele de propulsie, inclusiv motorul vretenului de 4 kW, sunt optimizate pentru eficienta energetica si nivel redus de zgomot. Intreaga constructie cu o masa de 3200 kg subliniaza stabilitatea si fiabilitatea masinii in medii industriale intensive.
Precizie si eficienta operationala
Masina de rectificat suprafete 300x600 ofera o precizie exceptionala datorita mecanismelor avansate de avans si control. Avansul automat transversal in intervalul 0,1~8 mm si avansul vertical de la 0,005 mm permit obtinerea unor tolerante sub 0,01 mm, esential in productia de componente precise. Avansul maxim al mesei de 310x650 mm la o viteza transversala de pana la 990 mm/min permite prelucrarea rapida a suprafetelor mai mici fara a pierde din precizie. Discul abraziv la 1450 rot./min asigura indepartarea uniforma a materialului, minimizand uzura instrumentelor si imbunatatind calitatea finisajului suprafetei. Sistemul de citire digitala pentru cele trei axe elimina erorile manuale, reducand timpul de setare al masinii si crescand capacitatea in ciclurile de productie. In comparatie cu alte masini de rectificat suprafete, acest model se remarca printr-o constructie compacta si capacitatea de incarcare de 270 kg, permitand prelucrarea pieselor mai mici cu precizie ridicata. Eficienta energetica a motoarelor si constructia solida minimizeaza opririle, facand aceasta masina de rectificat magnetica un instrument eficient in optimizarea proceselor de productie.
Utilizare
Masina de rectificat suprafete 300x600 este destinata unitatilor de productie specializate in prelucrarea metalelor, cum ar fi atelierele de unelte, fabricile mici si mijlocii de componente mecanice sau centrele de service. Excelenta pentru rectificarea suprafetelor plane ale pieselor, precum matrite, forme de injectie, placi de baza sau elemente precise care necesita acuratete dimensionala ridicata. In mediile B2B, unde sunt prioritare repetabilitatea si eficienta, aceasta masina de rectificat magnetica sprijina atat productia de serie, cat si cea unica, prelucrand materiale precum otel, fonta sau aliaje de aluminiu. Utilizarea sa include si reabilitarea componentelor uzate din industrie, unde distanta maxima de la masa la axul vretenului de 580 mm permite prelucrarea pieselor de diverse dimensiuni. Masina este recomandata in special companiilor care urmaresc automatizarea proceselor de rectificare, datorita avansurilor automate si citirii digitale, care reduc dependenta de abilitatile operatorului.
Date tehnice
| Dimensiunea mesei magnetice | 300 x 600 |
| Avansul maxim al mesei | 310x650 mm |
| Sarcina maxima a mesei | 270 kg |
| Dimensiunile discului abraziv | 350 x 40 x 127 mm |
| Numarul de rotatii al discului abraziv | 1450 rot/min |
| Distanta maxima ax spindel - masa | 580 mm |
| Viteza de avans a mesei | 7 - 25 m/min |
| Avans transversal automat | 0,1 - 8 mm |
| Avans transversal rapid | 990 mm/min |
| Diviziunea scalei pe axa Y | 0,02 mm |
| Diviziunea scalei pe axa Z | 0,005 mm |
| Avans vertical rapid | 610 mm/min |
| Avans vertical automat | 0,005 - 0,05 mm |
| Puterea motorului vretenului | 4 kW |
| Puterea totala a motorului | 6,6 kW |
| Dimensiuni generale cu miscarea mesei | 2800 x 2085 x 2200 mm |
| Greutate | 3200 kg |

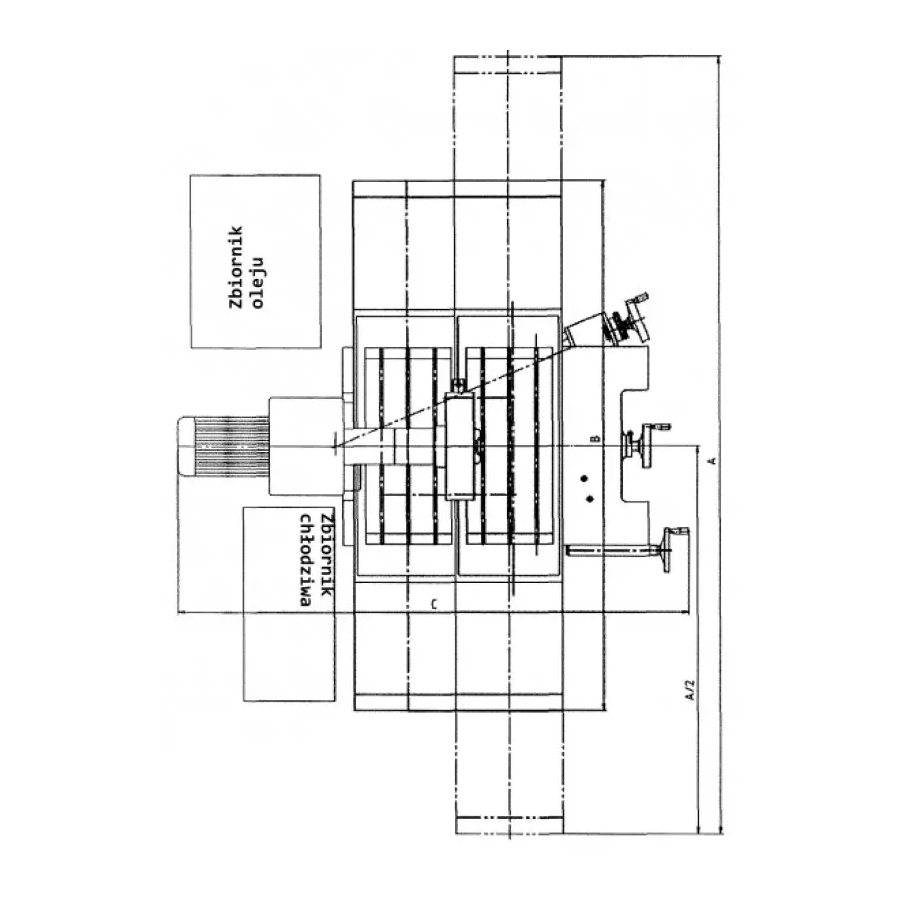

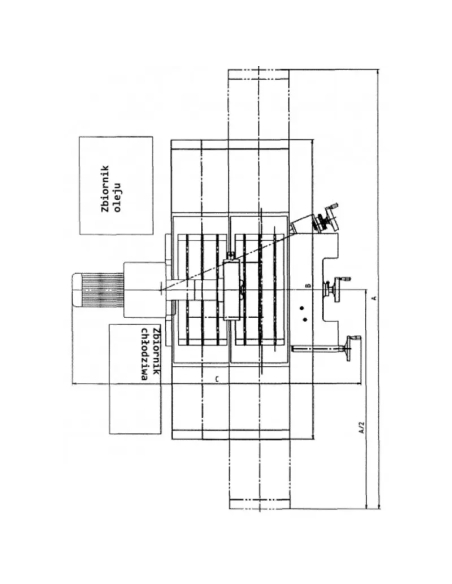

Schema pozitiilor limita
| A | B | C |
| 2800 mm | 2085 mm | 2200 mm |
Echipament standard
- Citire digitala,
- Masa magnetica 300x600 mm,
- Discul de slefuire,
- Axa pentru echilibrarea discului de slefuire,
- Suport pentru discul de slefuire,
- Sistem de racire,
- Dispozitiv pentru imbracare disc,
- Separator de aschii,
- Instalatie iluminatoare halogen,
- DTR in limba polona,
- Declaratie CE.
Echipament optional
- Discuri de slefuire suplimentare cu diferite granulatii,
- Sistem avansat de filtrare a lichidului de racire,
- Panou de comanda CNC,
- Extinderea garantiei de service,
- Set pentru slefuire unghiulara.
Contacteaza-ne pentru o oferta detaliata privind masina de rectificat suprafete 300x600. Specialistii nostri te vor ajuta sa alegi configuratia optima adaptata nevoilor unitatii tale de productie.
