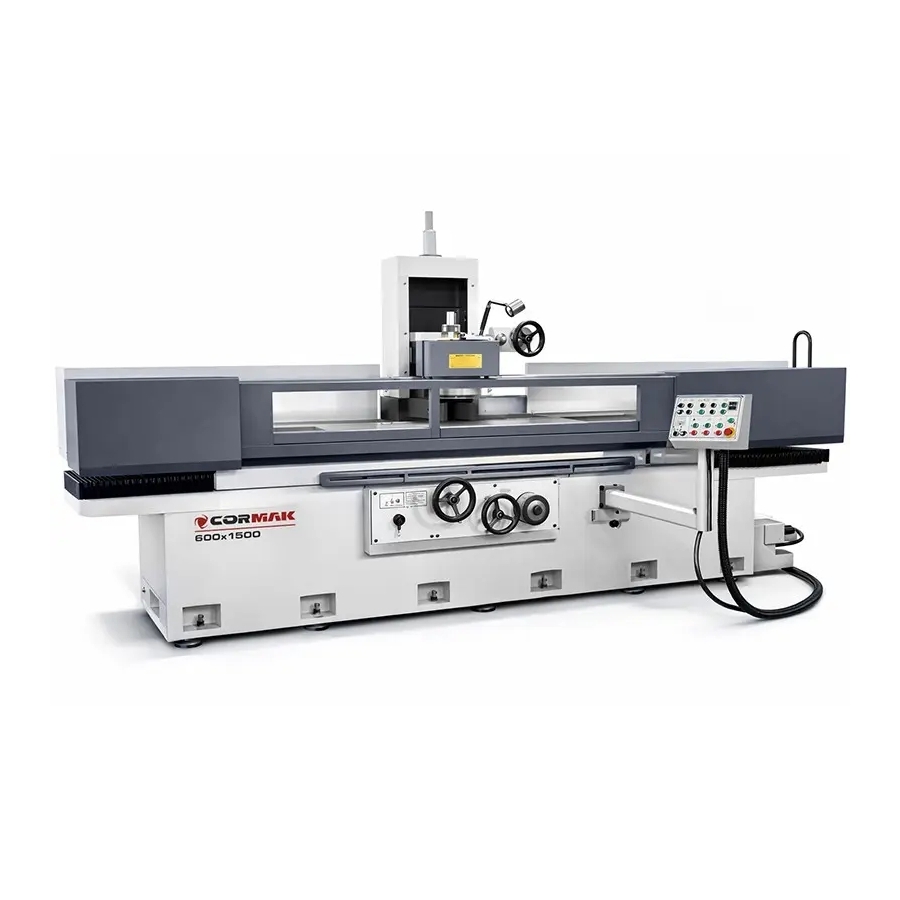

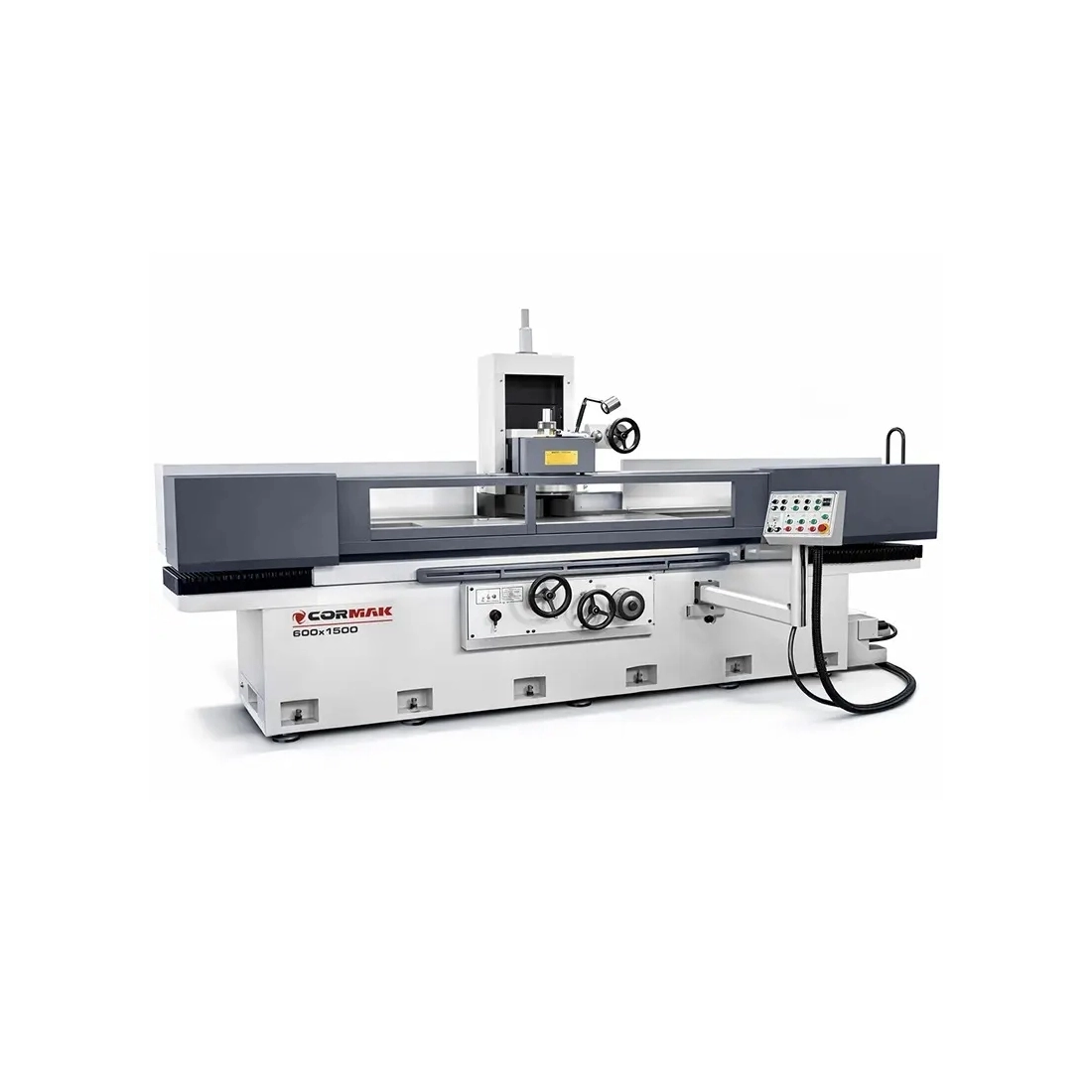

Mașină de rectificat plan CORMAK 600 × 1500 mm

Mașina de rectificat plan 600x1500 este un echipament avansat, conceput pentru rectificarea de precizie a suprafețelor plane și a formelor complexe în industria construcțiilor de mașini. Echipată cu ghidaj dublu în formă de V și rulmenți japonezi NSK, oferă o acuratețe ridicată a prelucrării, menținând totodată o construcție robustă. Un avantaj esențial al acestei mașini de rectificat plan cu masă magnetică este capacitatea de a susține sarcini mari, de până la 800 kg, ceea ce o face o unealtă sigură pentru aplicații de producție solicitante.

Principalele avantaje ale mașinii

Mașina de rectificat plan 600x1500 se remarcă prin parametri care se traduc direct în eficiență și durabilitate în utilizarea de zi cu zi. Proiectată cu componente de calitate superioară, precum rulmenții NSK și motorul arborelui ABB, această mașină oferă performanță optimă cu un consum energetic redus. Mai jos sunt prezentate beneficiile-cheie ale construcției și specificațiilor sale tehnice, care îi oferă un plus în segmentul mașinilor mari de rectificat plan:

• Ghidaj dublu în formă de V: Asigură stabilitate și avans precis al mesei, reducând vibrațiile și crescând exactitatea prelucrării.
• Rulmenți japonezi NSK: Asigură funcționarea îndelungată fără defecțiuni, minimizând frecarea și îmbunătățind fluiditatea mișcării.
• Motor arbore ABB: Cu puterea de 7,5 kW, oferă turație ridicată 1450/1740 rot./min, permițând prelucrarea eficientă a materialelor dure.
• Arbore impermeabil și etanș la praf: Protejează împotriva impurităților, prelungind durata de viață a componentelor și menținând o precizie înaltă.
• Componente electronice SIEMENS: Asigură control fiabil, reducând riscul de erori și sporind siguranța operării.
• Capacitate maximă 800 kg: Permite prelucrarea pieselor grele fără compromisuri privind stabilitatea.
• Viteza mesei 5-25 m/min: Permite prelucrarea rapidă a suprafețelor mari, crescând productivitatea în ciclurile de fabricație.

Construcție și tehnologie

Mașina de rectificat plan 600x1500 se bazează pe o construcție solidă a băncii, care asigură rigiditate și minimizează vibrațiile în timpul prelucrării. Arborele cu turație 1450/1740 rot./min este montat pe rulmenți japonezi NSK, ceea ce asigură o funcționare stabilă a discului abraziv cu dimensiunile 355x50x127 mm. Sistemul hidraulic gestionează avansurile mesei în intervalul 5-25 m/min, iar avansurile automate transversale și verticale permit controlul precis al mișcării. Ghidajul dublu în formă de V asigură un avans exact, iar electronica SIEMENS simplifică controlul. Sistemul integrat de ungere și răcire previne supraîncălzirea, prelungind durata de viață a sculelor. Motoarele, inclusiv motorul hidraulic de 5,5 kW, sunt optimizate pentru durabilitate. Întreaga construcție cântărește 8250 kg, ceea ce subliniază stabilitatea sa în medii industriale cu ritm de lucru intens. Această tehnologie face ca mașina de rectificat plan cu masă magnetică să fie o soluție ideală pentru sarcini ce necesită fiabilitate pe termen lung.

Precizie și eficiență în lucru

La mașina de rectificat plan 600x1500, precizia rezultă direct din mecanismele avansate de avans și control. Avansul transversal automat în intervalul 0,5-12 mm și avansul vertical de la 0,002 mm permit obținerea unor toleranțe sub 0,01 mm, esențiale în producția de piese cu cerințe dimensionale ridicate. Productivitatea este susținută de cursa maximă a mesei de 1600 mm și de viteza de până la 1250/1500 mm/min în mișcarea transversală, ceea ce permite prelucrarea rapidă a suprafețelor mari fără pierderi de precizie. Discul abraziv la turație optimă asigură îndepărtarea uniformă a materialului, reducând uzura și îmbunătățind finisajul la Ra sub 0,2 μm. Sistemul cu componente SIEMENS elimină erorile manuale, scurtând timpul de setare și crescând randamentul în ciclurile de producție. Comparativ cu mașinile standard de rectificat plan, acest model oferă o capacitate mai mare, de 800 kg, permițând prelucrarea pieselor mai grele fără compromisuri privind precizia. Construcția robustă minimizează opririle, transformând mașina într-un instrument eficient pentru optimizarea proceselor industriale.

Aplicații

Mașina de rectificat plan 600x1500 este destinată unităților mari de producție specializate în prelucrarea metalelor, precum fabrici de utilaje, ateliere de scule și centre de service. Este ideală pentru rectificarea suprafețelor plane ale componentelor de mașini, matrițelor, formelor de injecție și pieselor de precizie ce necesită o acuratețe dimensională ridicată. În mediile B2B, unde repetabilitatea și eficiența sunt prioritare, această mașină de rectificat plan cu masă magnetică sprijină atât producția de serie, cât și cea unitară, lucrând materiale precum oțel, fontă sau aluminiu. Utilizarea sa include recondiționarea componentelor uzate în industria grea, unde distanța maximă de la masă la arbore de 600 mm permite prelucrarea pieselor mai voluminoase. Mașina este recomandată în special companiilor care urmăresc automatizarea proceselor de rectificare, deoarece avansurile automate reduc dependența de nivelul de experiență al operatorului.

Date tehnice

Echipare standard

• Mașină pentru rectificarea tuturor suprafețelor și a formelor complexe.
• Rulmenți japonezi NSK.
• Ghidaj dublu în formă de V.
• Componente electronice marca SIEMENS.
• Arbore impermeabil și etanș la praf.
• Motor arbore ABB.
• Manual (DTR) în limba poloneză.
• Declarație CE.

Echipare opțională

• Discuri abrazive suplimentare cu granulații diferite.
• Sistem de filtrare a lichidului de răcire.
• Panou de comandă CNC avansat.
• Set pentru rectificare în unghi.
