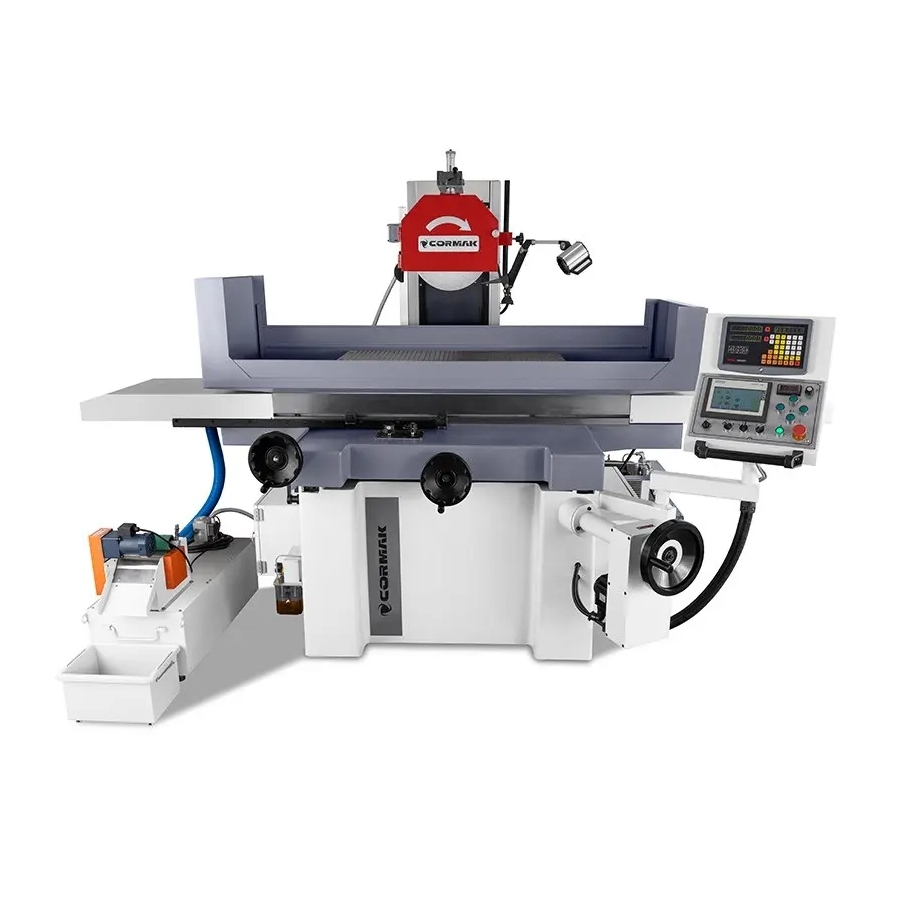

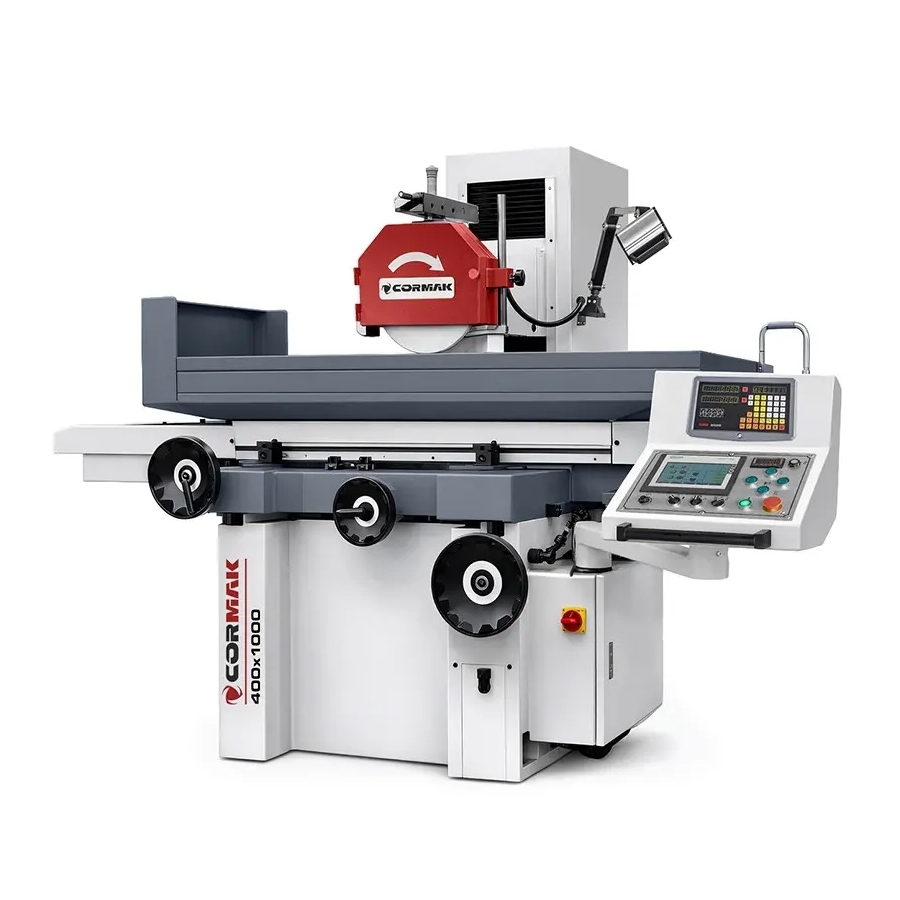

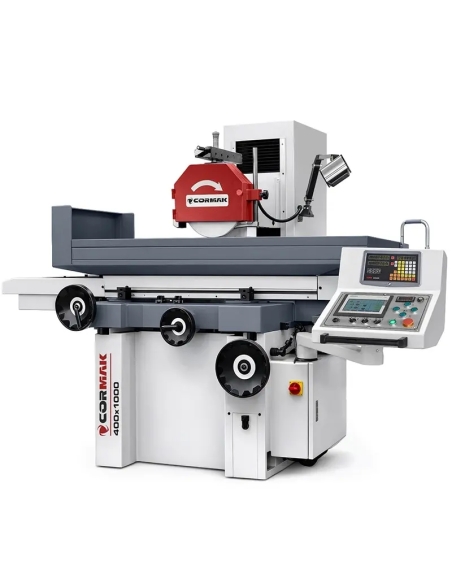

Masina de rectificat suprafete plane 400x1000

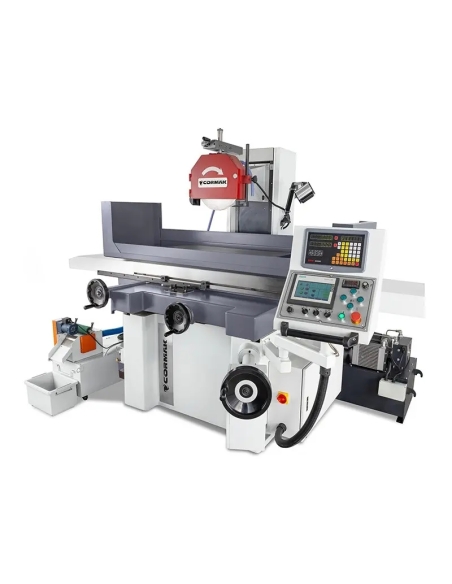

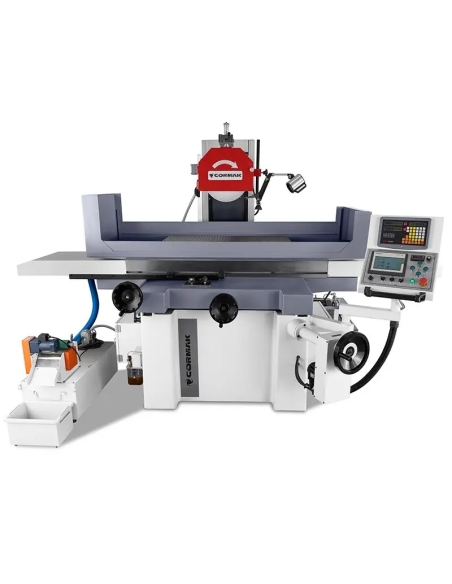

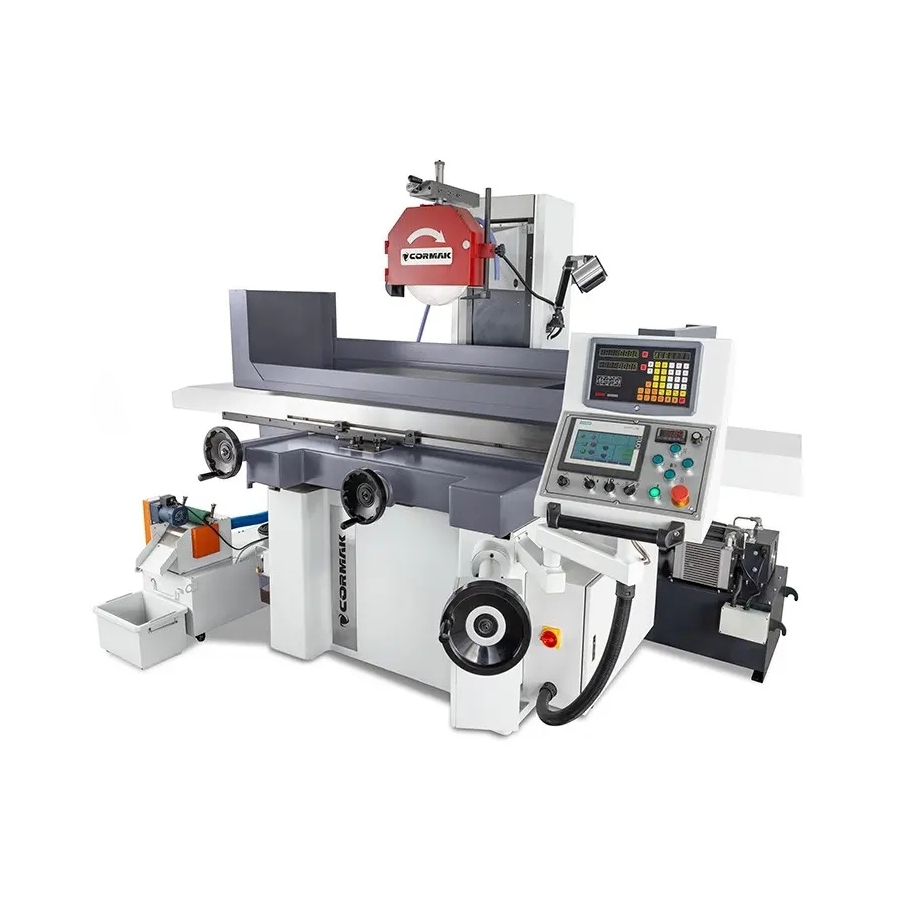

Masina de rectificat suprafete plane 400x1000 este un echipament avansat destinat rectificarii precise a suprafetelor plane in industria mecanica. Dotata cu avansuri automate pentru trei axe si citire digitala, ofera o precizie ridicata a prelucrarii mentinand o constructie solida. Un avantaj cheie al acestei masini de rectificat magnetice pentru suprafete plane este capacitatea sa de a suporta sarcini mari de pana la 600 kg, ceea ce o face un instrument fiabil in aplicatiile de productie solicitante.

Avantajele principale ale masinii

Masina de rectificat suprafete plane 400x1000 se remarca prin caracteristicile sale care se traduc direct in eficienta si durabilitate in utilizarea zilnica. Mai jos sunt prezentate avantajele cheie ale constructiei si specificatiilor tehnice:

• Avansuri automate pentru trei axe: Permit controlul precis al miscarii mesei, reducand erorile operatorului si crescand repetabilitatea prelucrarii.

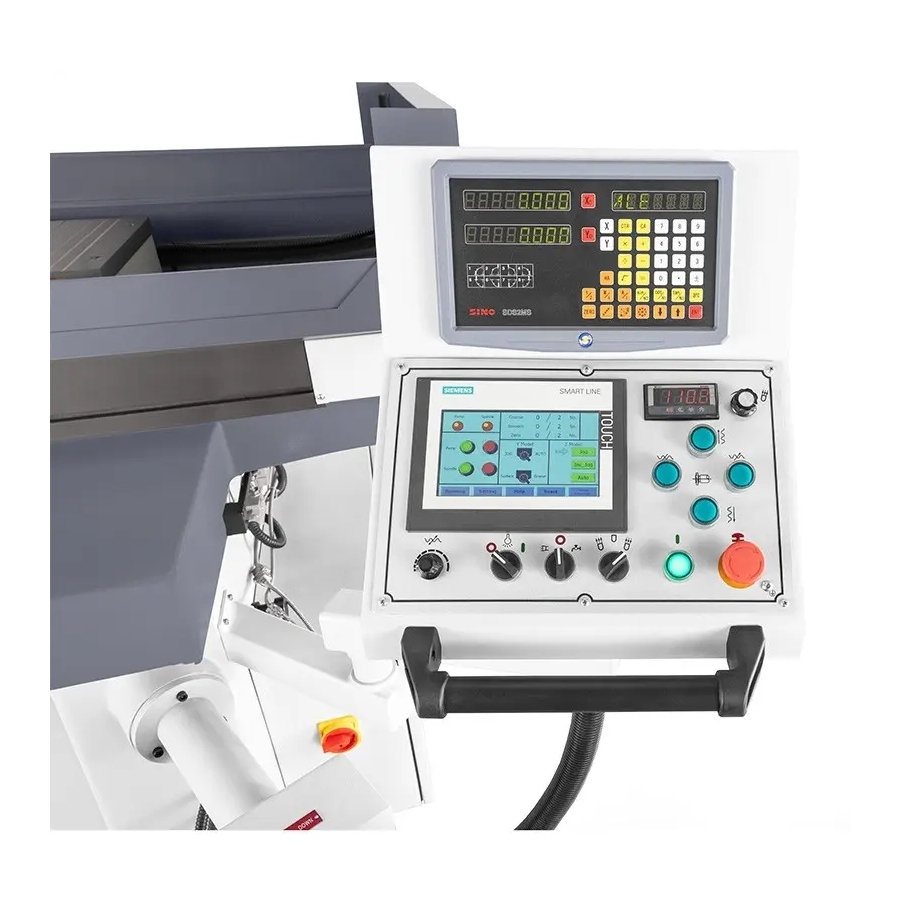

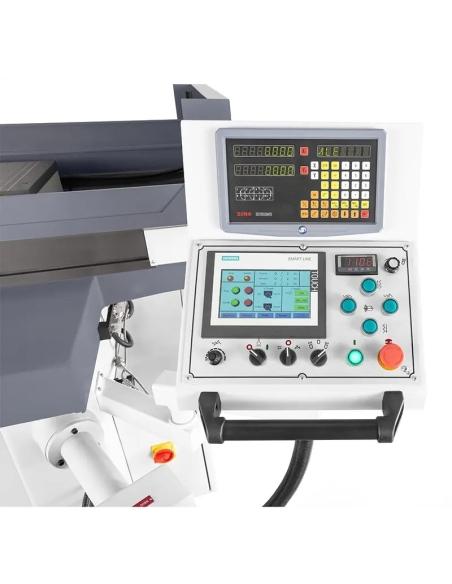

• Citire digitala: Asigura monitorizarea precisa a pozitiei, minimizand abaterile si imbunatatind calitatea finisajului suprafetelor.
• Constructie solida: Realizata din materiale de inalta rezistenta, garanteaza stabilitate in timpul lucrului cu elemente grele de pana la 600 kg.
• Inalta precizie: Datorita vitezei rotii de slefuit de 1450 rot/min si avansurilor verticale precise de la 0,005 mm, atinge tolerantele cerute in productia de precizie.
• Sistem de racire eficient: Sistemul de racire integrat previne supraincalzirea, prelungind durata de viata a uneltelor si imbunatatind calitatea suprafetei slefuite.
• Motori economisitori de energie: Motorul fusului de 5,5 kW asigura performanta optima la un consum redus de energie, reducand costurile operationale.

Constructie si tehnologie

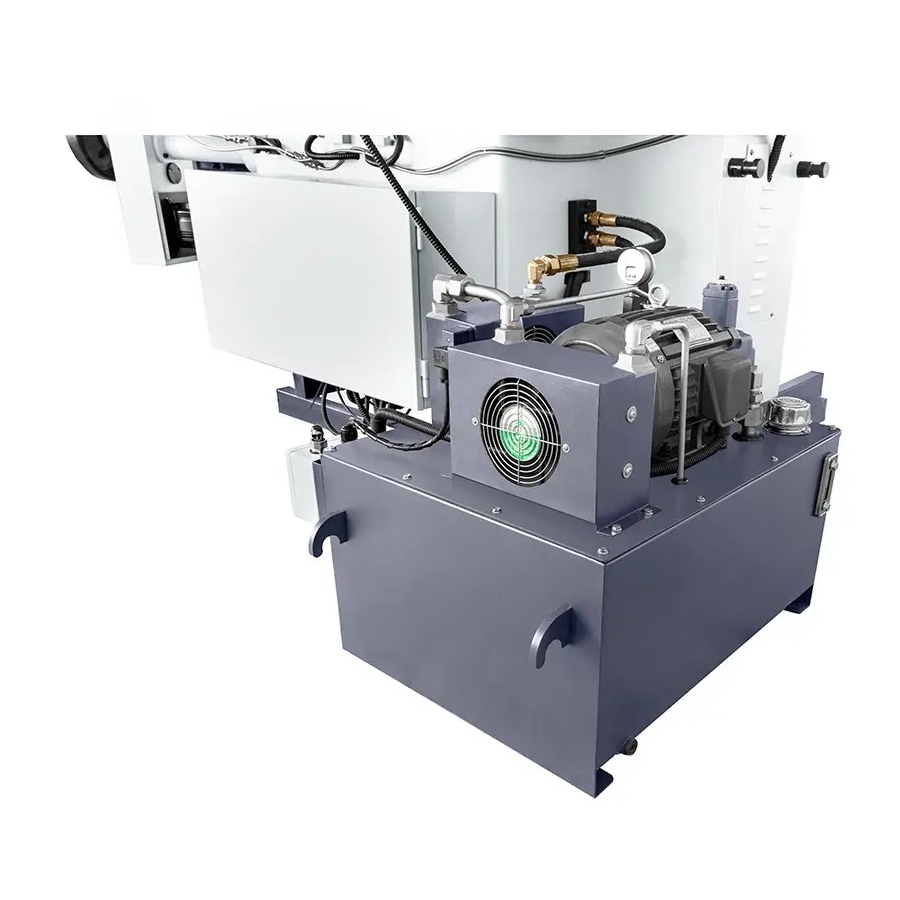

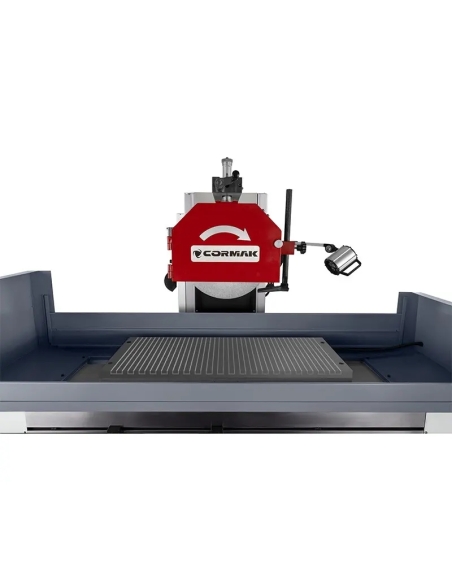

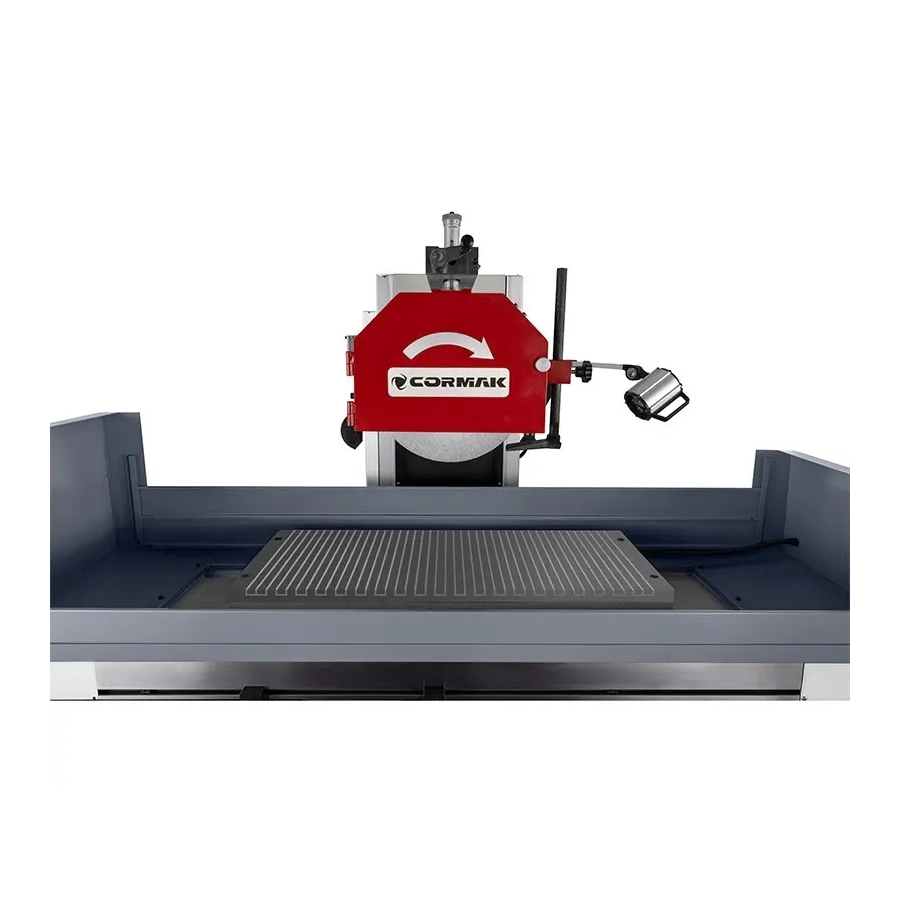

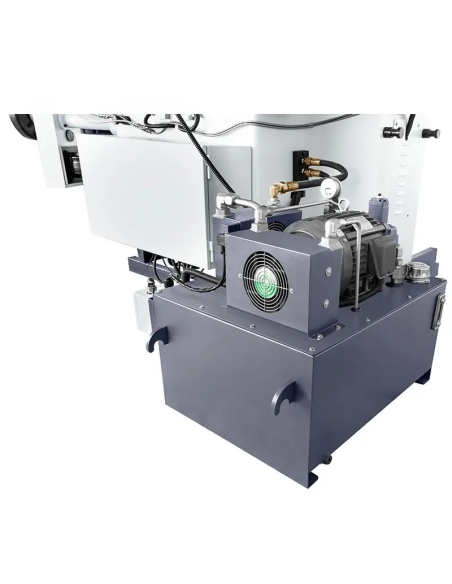

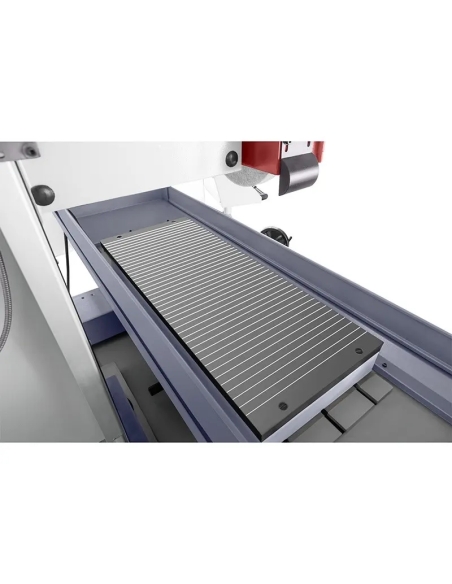

Masina de rectificat suprafete plane 400x1000 se bazeaza pe o constructie solida a patului, care asigura rigiditate si minimizeaza vibratiile in timpul prelucrarii. Fusul cu o viteza de 1450 rot/min este montat in lagare de precizie, garantand functionarea stabila a rotii de slefuit de dimensiuni 350 x 40 x 127 mm. Sistemul hidraulic actioneaza avansurile longitudinale ale mesei in intervalul 7~23 m/min, in timp ce avansurile automate transversale si verticale permit controlul precis al miscarii. Masa de lucru de dimensiuni 406x1020 mm este echipata cu un dispozitiv electromagnetic de prindere, facilitand fixarea pieselor si crescand siguranta. Sistemul de racire integrat cu o pompa de 0,14 kW evacueaza caldura in mod eficient, prevenind deformarile termice. Antrenarile motorizate, inclusiv motorul pompei de ulei de 2,2 kW si angrenajul vertical de 1 kW, sunt optimizate pentru durabilitate si un nivel scazut de zgomot. Intreaga constructie cantareste 4000 kg, subliniind stabilitatea sa in medii industriale cu trafic intens. Aceasta tehnologie face ca masina de rectificat magnetica pentru suprafete plane sa fie solutia ideala pentru sarcini care necesita fiabilitate pe termen lung.

Precizie si eficienta in munca

In masina de rectificat suprafete plane 400x1000, precizia rezulta direct din mecanismele avansate de avans si control. Avansul automat intermitent in intervalul 0,1~8 mm si avansul vertical de la 0,005 mm permit atingerea tolerantelor sub 0,01 mm, esential in producerea de piese cu cerinte dimensionale ridicate. Eficienta creste prin avansul maxim al mesei de 450x1130 mm la o viteza de pana la 990 mm/min in miscare transversala, permitand prelucrarea rapida a suprafetelor mari fara pierderi de precizie. Roata de slefuit cu viteza optima asigura o indepartare uniforma a materialului, minimizand uzura si imbunatatind finisajul Ra sub 0,2 μm. Sistemul de citire digitala pentru trei axe elimina erorile manuale, scurtand timpul de setare si crescand eficienta in ciclurile de productie. In comparatie cu masinile de rectificat standard pentru suprafete plane, acest model ofera o capacitate de incarcare mai mare de 600 kg, permitand prelucrarea pieselor mai grele fara a compromite precizia. Eficienta energetica a motoarelor reduce costurile, iar constructia solida minimizeaza timpul mort cauzat de defectiuni, facand masina un instrument eficient in optimizarea proceselor industriale.

Aplicatii

Masina de rectificat suprafete plane 400x1000 este destinata uzinelor producatoare specializate in prelucrarea metalelor, cum ar fi atelierele de scule, fabricile de masini si centrele de service. Este ideala pentru rectificarea suprafetelor plane ale componentelor mecanice, matritelor, formelor de injectie si pieselor de precizie care necesita o precizie dimensionala ridicata. In mediile B2B, unde prioritatea este repetabilitatea si eficienta, aceasta masina de rectificat magnetica pentru suprafete plane sustine productia de serie si unitara, avand capacitatea de a prelucra materiale precum otel, fonta sau aluminiu. Aplicabilitatea sa include si regenerarea componentelor uzate in industria grea, unde distanta maxima de la masa la fus de 570 mm permite prelucrarea pieselor mai mari. Masina este recomandata in mod special pentru intreprinderile care vizeaza automatizarea proceselor de rectificare, unde avansurile automate si citirea digitala reduc dependenta de abilitatile operatorului.

Date tehnice

Organizarea pozitiilor finale

Echipament standard

• citire digitala pentru 3 axe,

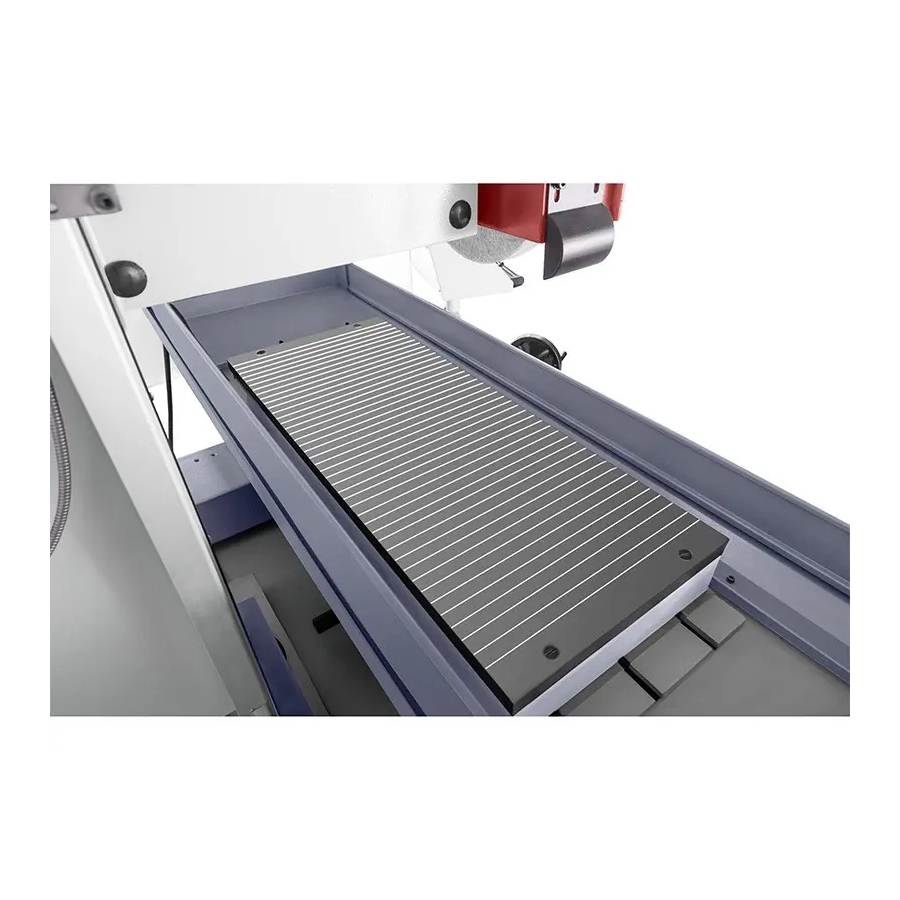

• masa electromagnetica 406 x 1020 mm,
• disc de slefuit,
• punct de echilibrare a discului de slefuit,
• mandrina pentru discul de slefuit,
• set de unelte,
• instalatie de iluminat 24V,
• sistem de racire,
• dokumentatie tehnica in limba poloneza,
• Declaratie de conformitate CE.

Echipament optional

• Discuri de slefuit suplimentare cu granulatie variabila,
• Sistem de filtrare a racitorului,
• Panou de control CNC avansat,
• Extinderea garantiei de service,
• Set pentru slefuirea sub unghi.

Contactati-ne pentru o oferta detaliata privind masina de rectificat suprafete plane 400x1000. Echipa noastra de specialisti va va ajuta sa selectati configuratia adaptata nevoilor uzinei dumneavoastra.
