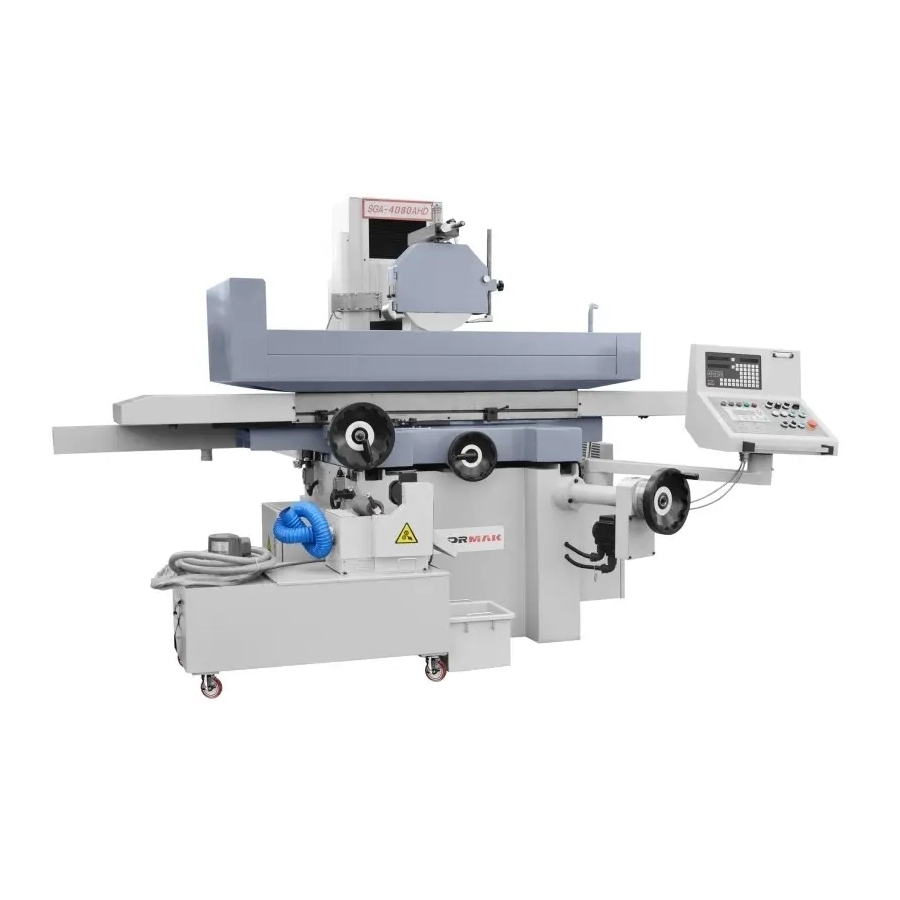

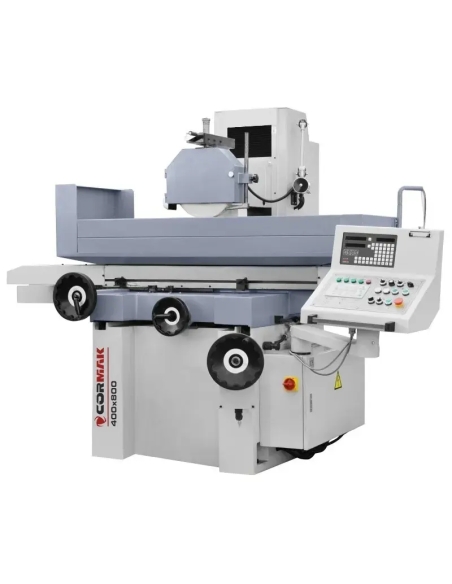

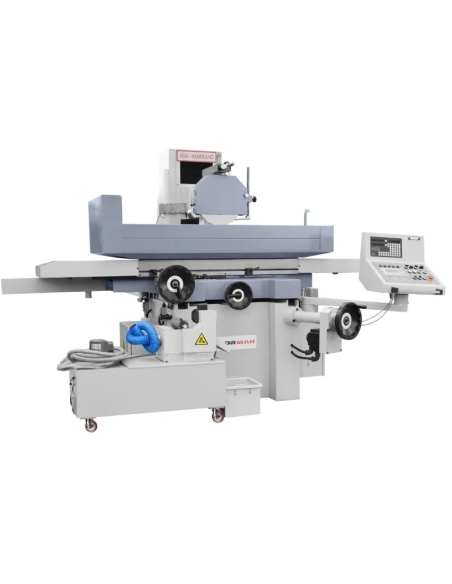

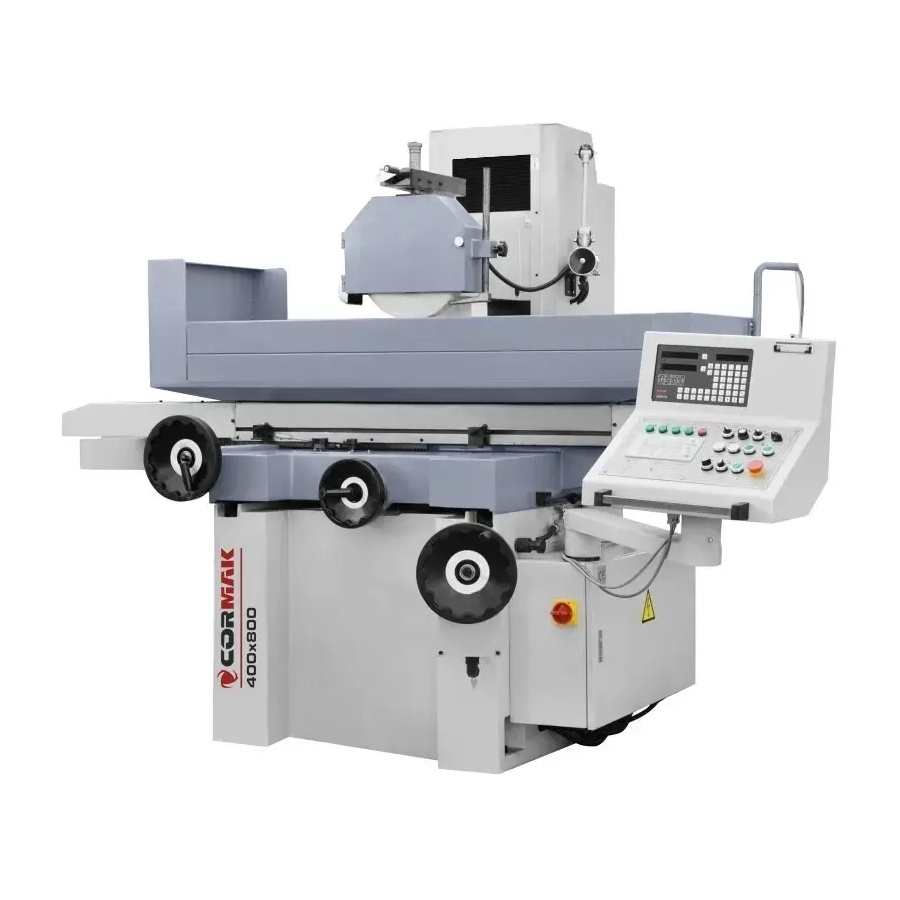

Mașină de șlefuit suprafețe CORMAK 400 × 800 mm (406 × 813 mm)

Mașina de șlefuit plană 400x800 este un echipament avansat destinat șlefuirii precise a suprafețelor plane în medii industriale. Echipată cu avansuri automate pentru trei axe și masă magnetică de 400x800 mm, oferă o precizie și o fiabilitate ridicate. Structura sa robustă și capacitatea de a manevra sarcini de până la 500 kg o fac alegerea ideală pentru aplicații industriale solicitante.

Principalele avantaje ale mașinii

Mașina de șlefuit plană 400x800 a fost proiectată pentru eficiență și precizie maximă în prelucrarea metalelor, oferind utilizatorilor soluții tehnologice avansate ce o diferențiază în segmentul mașinilor de șlefuit plane. Construcția și specificațiile sale tehnice se traduc în beneficii cuantificabile pentru mediile de producție, unde repetiția, durabilitatea și calitatea superioară a finisajului sunt esențiale. Mai jos sunt enumerate principalele avantaje ale mașinii, care o fac un instrument indispensabil în atelierele profesionale și fabrici:

• Avansuri automate pentru trei axe: asigură controlul precis al mișcării mesei longitudinal, transversal și vertical, minimizând erorile operatorului și crescând repetabilitatea proceselor de prelucrare.

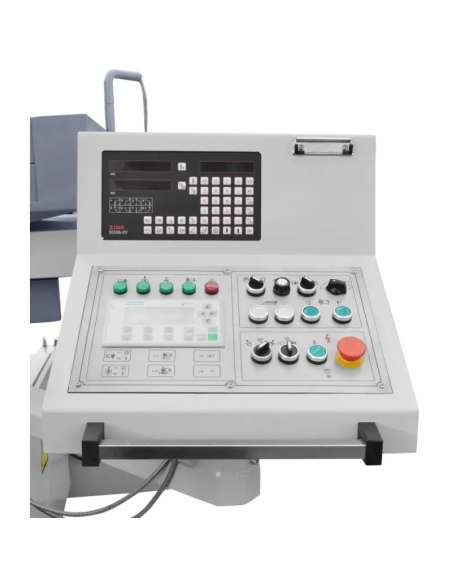

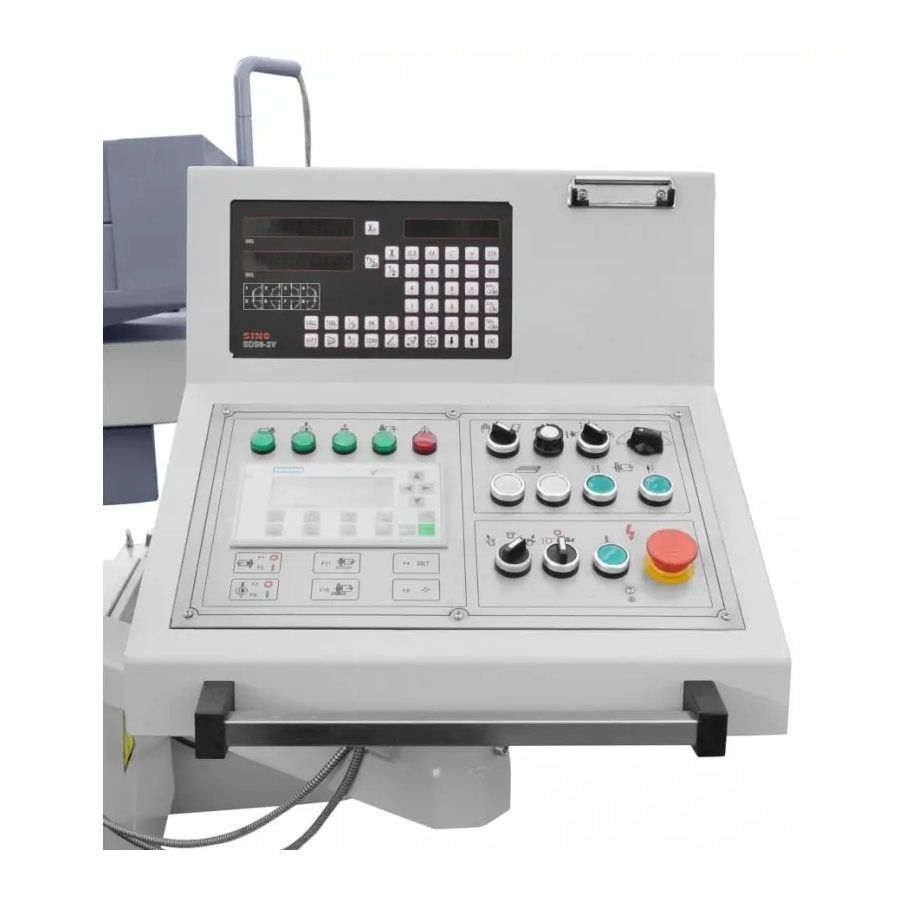

• Afișaj digital: permite monitorizarea exactă a poziției mesei, obținând o finisare a suprafeței cu rugozitate Ra sub 0,2 μm și minimizând abaterile dimensionale.
• Construcție solidă a bazei: realizată din fontă de calitate superioară, garantează stabilitate în timpul prelucrării pieselor cu masa de până la 500 kg, reducând vibrațiile și asigurând o fiabilitate pe termen lung.
• Înaltă precizie a prelucrării: datorită avansurilor verticale de la 0,005 mm și vitezei roții de șlefuit de 1450 rot/min, mașina atinge toleranțe sub 0,01 mm, satisfăcând cerințele producției de precizie.
• Sistem eficient de răcire: sistemul integrat de răcire cu pompă de 0,125 kW previne supraîncălzirea pieselor și uneltelor, prelungindu-le durata de viață și îmbunătățind calitatea suprafeței.
• Masă magnetică de 400x800 mm: facilitează fixarea rapidă și sigură a pieselor, crescând eficiența muncii și siguranța operatorului.
• Performanță energetică optimă: motorul arborelui principal de 5,5 kW și sistemele de acționare cu consum energetic optimizat asigură o performanță ridicată la costuri de exploatare reduse.

Construcție și tehnologie

Mașina de șlefuit plană 400x800 se caracterizează printr-o construcție avansată, care combină durabilitatea cu funcționalitatea. Baza mașinii, realizată din fontă de calitate superioară, asigură rigiditate și minimizează vibrațiile, aspect crucial în prelucrarea pieselor grele. Arborele principal, cu o viteză de 1450 rot/min, montat pe rulmenți de precizie, colaborează cu roata de șlefuit cu dimensiunile de 350 x 40 x 127 mm, garantând o prelucrare stabilă și uniformă. Sistemul hidraulic gestionează avansurile longitudinale ale mesei în intervalul 7~25 m/min, iar avansurile automate transversale și verticale permit controlul precis al mișcării cu o precizie de 0,005 mm. Masa magnetică de 400x800 mm asigură o fixare sigură a pieselor, accelerând procesul de pregătire pentru prelucrare. Sistemul integrat de răcire cu pompă de 0,125 kW evacuează eficient căldura, prevenind deformarea termică și prelungind durata de viață a uneltelor. Motoarele de acționare, inclusiv motorul pompei de ulei de 2,2 kW și acționarea verticală de 0,5 kW, sunt optimizate pentru eficiență energetică și un nivel redus de zgomot. Întreaga construcție, cu masa de 3500 kg, subliniază stabilitatea și fiabilitatea mașinii în medii industriale intense.

Precizia și eficiența lucrului

Mașina de șlefuit plană 400x800 oferă o precizie excepțională datorită mecanismelor avansate de avans și control. Avansul automat intermitent pe un interval de 0,1~8 mm și avansul vertical de 0,005 mm permit atingerea toleranțelor sub 0,01 mm, aspect esențial în producția de componente precise. Avansul maxim al mesei de 450x910 mm la o viteză transversală de până la 990 mm/min permite prelucrarea rapidă a suprafețelor mari fără a compromite precizia. Roata de șlefuit cu viteza de 1450 rot/min asigură o îndepărtare uniformă a materialului, minimizând uzura uneltei și îmbunătățind calitatea finisajului suprafeței. Sistemul de citire digitală pentru trei axe elimină erorile manuale, reducând timpul de setare a mașinii și crescând randamentul în ciclurile de producție. Comparativ cu alte mașini de șlefuit plane, acest model se remarcă prin capacitatea mare de încărcare de 500 kg, permițând prelucrarea pieselor mai grele fără compromisuri în ceea ce privește precizia. Eficiența energetică a motoarelor și construcția solidă minimizează perioadele de inactivitate, făcând această mașină magnetică de șlefuit plană un instrument eficient în optimizarea proceselor de producție.

Aplicații

Mașina de șlefuit plană 400x800 este destinată unităților de producție specializate în prelucrarea metalelor, precum atelierele de unelte, fabricile de componente pentru mașini și centrele de servicii. Funcționează excelent în șlefuirea suprafețelor plane ale pieselor precum matrițele, formele de injecție, plăcile de bază sau părțile precise care necesită o acuratețe dimensională ridicată. În mediile B2B, unde contează repetabilitatea și eficiența, această mașină magnetică de șlefuit plană sprijină atât producția în serie, cât și pe cea unică, prelucrând materiale precum oțelul, fonta sau aliajele de aluminiu. Utilizarea sa include și regenerarea componentelor uzate în industria grea, unde distanța maximă de la masă la arbore de 580 mm permite prelucrarea pieselor mai mari. Mașina este deosebit de recomandată pentru companiile care doresc automatizarea proceselor de șlefuire, datorită avansurilor automate și citirii digitale, care reduc dependența de abilitățile operatorului.

Date tehnice

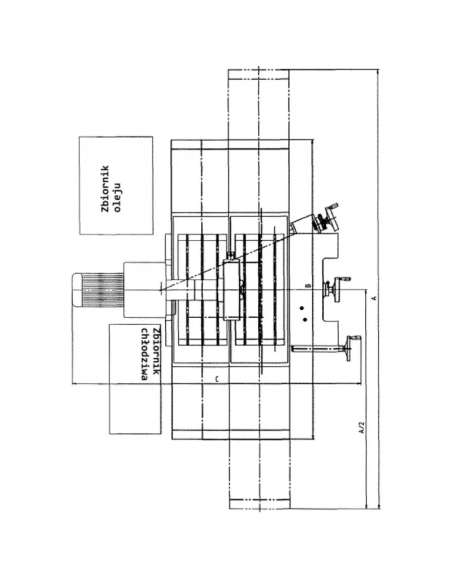

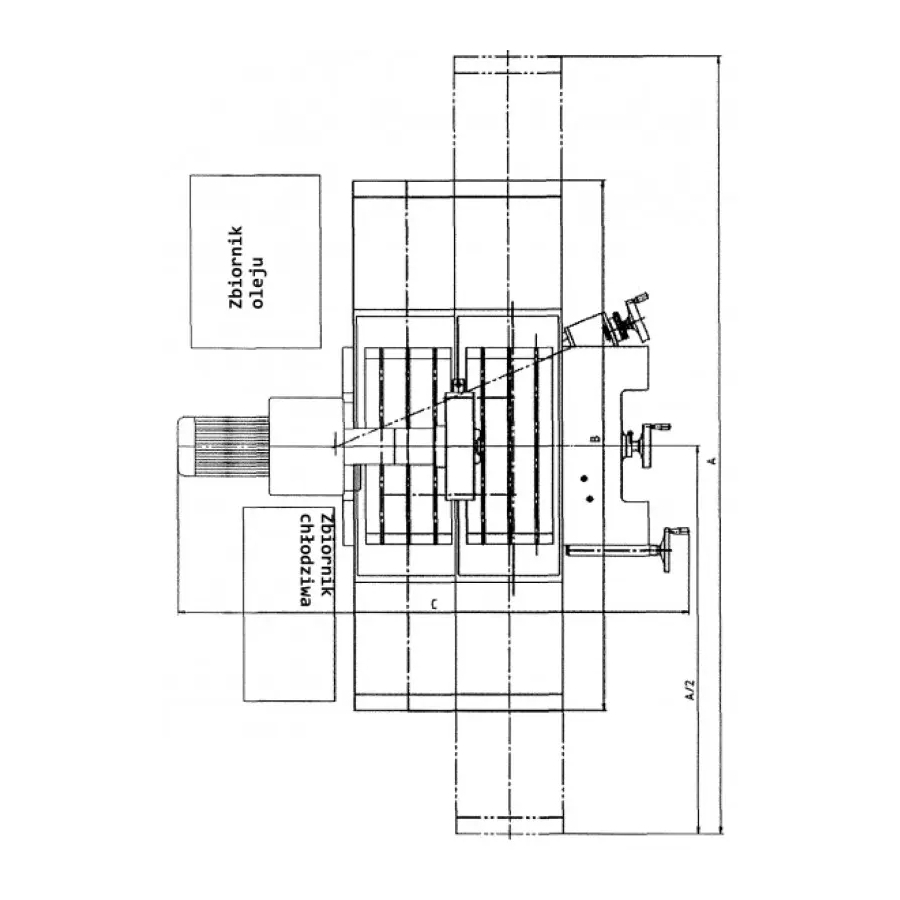

Diagrama pozițiilor finale

Echipare standard

• Afișaj digital
• Masă magnetică 400x800 mm
• Disc de șlefuit
• Ax pentru echilibrarea discului de șlefuit
• Carcasa discului de șlefuit
• Sistem de răcire
• Dispozitiv pentru profilarea discului de șlefuit
• Separator de șpan
• Instalație de iluminat cu halogen
• DTR în limba poloneză
• Declarație CE

Echipare opțională

• Discuri suplimentare de șlefuit cu granulații variate
• Sistem avansat de filtrare a lichidului de răcire
• Panou de control CNC
• Set pentru șlefuire unghiulară
