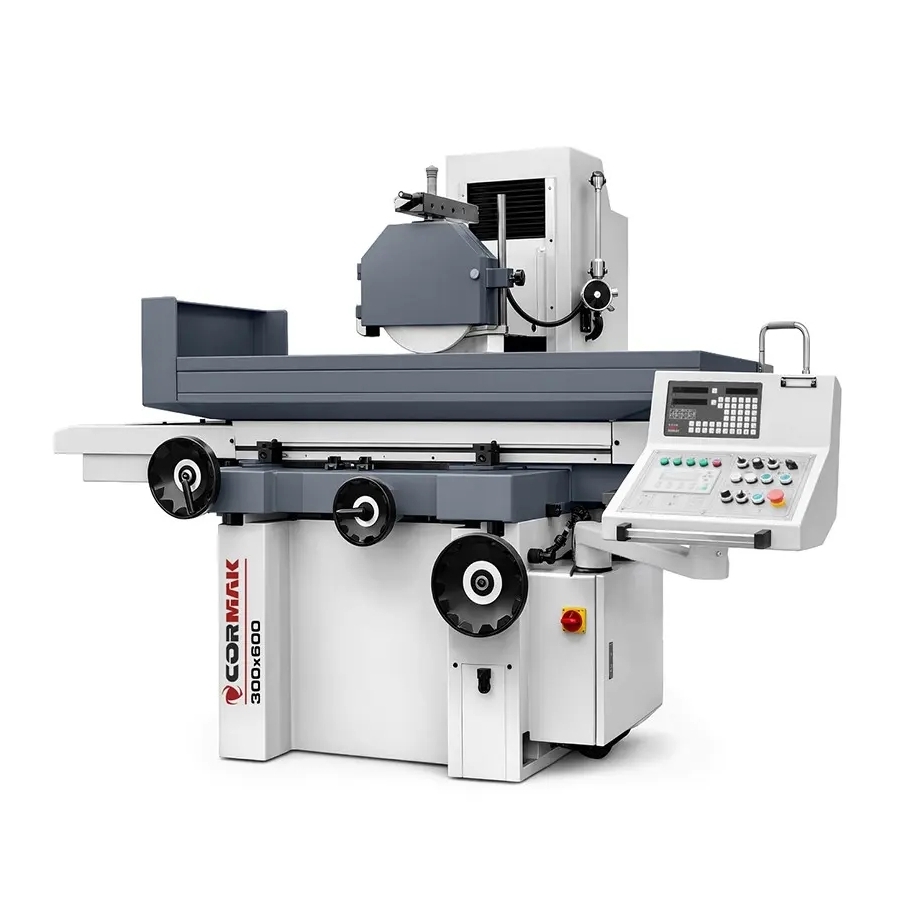

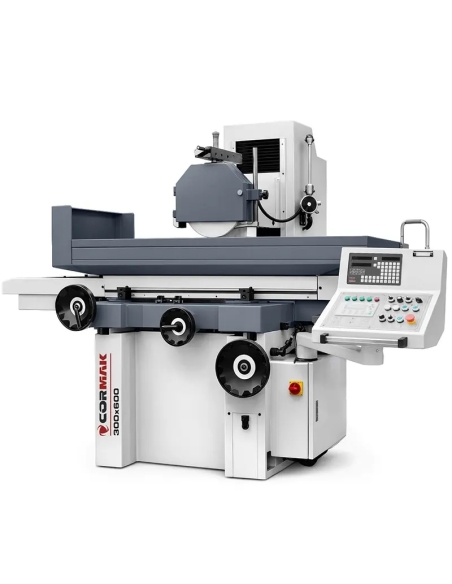

Mașină de rectificat suprafețe CORMAK 300 × 600 mm

Mașina de rectificat plan 300x600 este un echipament avansat, conceput pentru rectificarea de precizie a suprafețelor plane în mediul industrial. Dotată cu avansuri automate pe trei axe și cu masă magnetică de 300x600 mm, oferă o acuratețe deosebită și fiabilitate. Construcția sa compactă și capacitatea de a prelucra sarcini de până la 270 kg o fac o alegere excelentă pentru unități de producție mai mici.

Principalele avantaje ale mașinii

Mașina de rectificat plan 300x600 a fost proiectată pentru prelucrarea precisă a metalelor în medii unde calitatea superioară a finisajului și eficiența proceselor sunt esențiale. Soluțiile tehnologice avansate și construcția robustă oferă utilizatorilor fiabilitate. Datorită avansurilor automate, citirii digitale a poziției și structurii rezistente, acest model livrează o combinație remarcabilă de precizie și productivitate, răspunzând cerințelor profesioniștilor din industrie. Mai jos sunt prezentate beneficiile-cheie care o diferențiază de alte mașini de rectificat plan, transformând-o într-un instrument indispensabil pentru ateliere și hale de producție:

• Avansuri automate pe trei axe: permit controlul precis al mișcării mesei pe direcție longitudinală, transversală și verticală, reducând erorile operatorului și asigurând repetabilitatea ridicată a prelucrării.

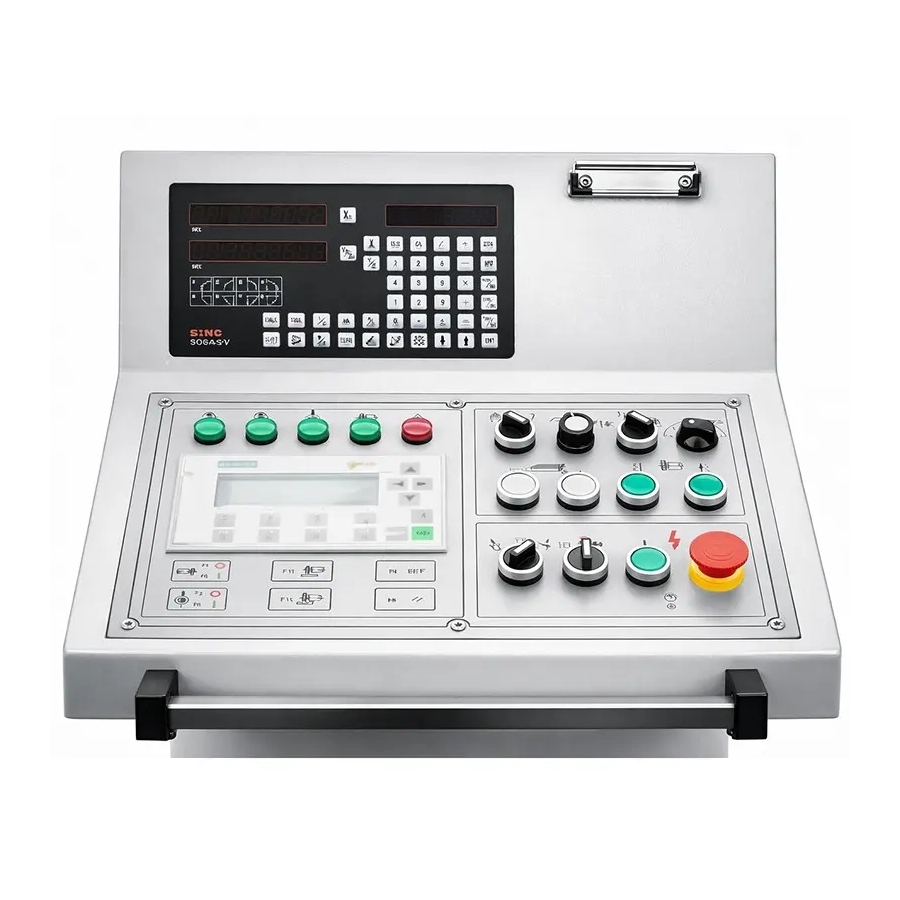

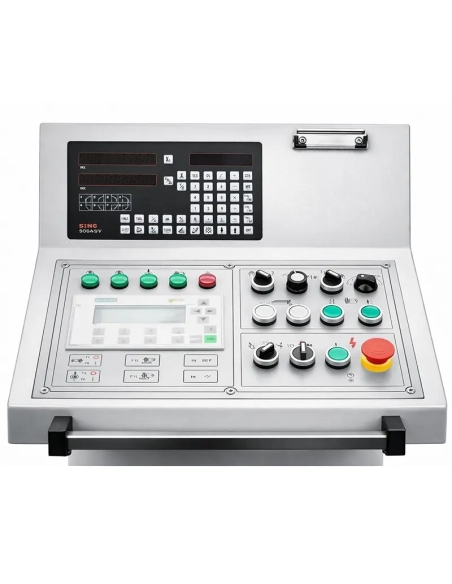

• Citire digitală: asigură monitorizarea exactă a poziției mesei, ceea ce permite obținerea unui finisaj cu rugozitate Ra sub 0,2 μm și reducerea abaterilor dimensionale.
• Construcție solidă a batiului: realizată din fontă de calitate, oferă stabilitate la prelucrarea pieselor de până la 270 kg, diminuând vibrațiile și crescând durabilitatea mașinii.
• Precizie înaltă de prelucrare: datorită avansului vertical de la 0,005 mm și vitezei pietrei de 1450 rot./min, mașina atinge toleranțe sub 0,01 mm, îndeplinind cerințele producției de precizie.
• Sistem de răcire eficient: circuitul integrat de răcire previne supraîncălzirea pieselor și a sculelor, prelungind durata de viață și îmbunătățind calitatea suprafeței rectificate.
• Masă magnetică 300x600 mm: facilitează fixarea rapidă și sigură a pieselor, crescând eficiența muncii și siguranța operatorului.
• Randament energetic optim: motorul arborelui de 4 kW și puterea totală instalată de 6,6 kW oferă productivitate ridicată cu un consum de energie optimizat.

Construcție și tehnologie

Mașina de rectificat plan 300x600 se remarcă printr-o construcție robustă ce îmbină dimensiuni compacte cu tehnologie avansată. Batiul mașinii, realizat din fontă de înaltă calitate, asigură rigiditate și minimizează vibrațiile în timpul prelucrării, aspect esențial pentru rectificarea de precizie. Arborele cu viteza de 1450 rot./min, montat pe rulmenți de precizie, lucrează cu o piatră abrazivă de 350 x 40 x 127 mm, garantând o prelucrare stabilă și uniformă. Sistemul hidraulic gestionează avansul longitudinal al mesei în intervalul 7~25 m/min, iar avansurile automate transversale și verticale permit controlul fin al mișcării cu precizie până la 0,005 mm. Masa magnetică de 300x600 mm asigură prinderea fermă a pieselor, accelerând pregătirea pentru prelucrare. Sistemul de răcire integrat evacuează eficient căldura, prevenind deformările termice și prelungind durata de viață a sculelor. Motoarele de acționare, inclusiv motorul arborelui de 4 kW, sunt optimizate pentru eficiență energetică și nivel redus de zgomot. Întreaga construcție, cu masa de 3200 kg, subliniază stabilitatea și fiabilitatea în aplicații industriale cu intensitate de lucru moderată.

Precizie și productivitate

Mașina de rectificat plan 300x600 oferă o precizie excepțională datorită mecanismelor avansate de avans și control. Avansul transversal automat în intervalul 0,1~8 mm și avansul vertical de la 0,005 mm permit obținerea toleranțelor sub 0,01 mm, esențiale în producția componentelor de precizie. Avansul maxim al mesei, la o viteză transversală de până la 990 mm/min, permite prelucrarea rapidă a suprafețelor mai mici fără pierderea acurateței. Piatra abrazivă la 1450 rot./min asigură îndepărtarea uniformă a materialului, limitând uzura și îmbunătățind calitatea finisajului. Sistemul de citire digitală pe trei axe elimină erorile manuale, reduce timpul de setare și crește capacitatea de lucru în ciclurile de producție. Față de alte mașini de rectificat plan, acest model se evidențiază prin construcția compactă și sarcina admisă de 270 kg, permițând prelucrarea pieselor cu menținerea unei precizii ridicate. Eficiența energetică a motoarelor și construcția solidă reduc timpii morți, făcând această mașină de rectificat plan cu masă magnetică un instrument eficient pentru optimizarea proceselor de fabricație.

Aplicații

Mașina de rectificat plan 300x600 este destinată unităților de producție specializate în prelucrarea metalelor, precum ateliere de scule, fabrici mici și medii de componente pentru mașini și centre de service. Este ideală pentru rectificarea suprafețelor plane ale elementelor precum matrițe, forme de injecție, plăci de bază sau piese de precizie care necesită acuratețe dimensională ridicată. În mediile B2B, unde repetabilitatea și eficiența sunt prioritare, această mașină de rectificat plan cu masă magnetică susține atât producția de serie, cât și pe cea unicat, prelucrând materiale precum oțelul, fonta sau aliajele de aluminiu. Utilizarea include și recondiționarea componentelor uzate în industrie, unde distanța maximă de la masă la arbore de 580 mm permite prelucrarea pieselor de dimensiuni variate. Mașina este recomandată în special companiilor care urmăresc automatizarea proceselor de rectificare, datorită avansurilor automate și citirii digitale ce reduc dependența de îndemânarea operatorului.

Date tehnice

Schema pozițiilor limită

Echipare standard

• Citire digitală
• Masă magnetică 300x600 mm
• Piatră de rectificare
• Ax pentru echilibrarea pietrei de rectificare
• Port-piatră de rectificare
• Sistem de răcire
• Dispozitiv pentru dresarea pietrei de rectificare
• Separator de așchii
• Instalație de iluminare cu halogen
• Manual de utilizare (DTR) în limba poloneză
• Declarație CE

Echipare opțională

• Pietre de rectificare suplimentare, cu granulații diferite
• Sistem avansat de filtrare a lichidului de răcire
• Panou de comandă CNC
• Set pentru rectificare unghiulară
