Masina de rectificat plane 300x1000 - CORMAK

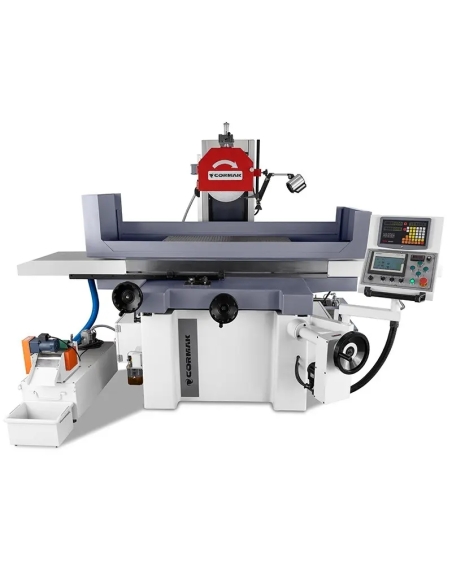

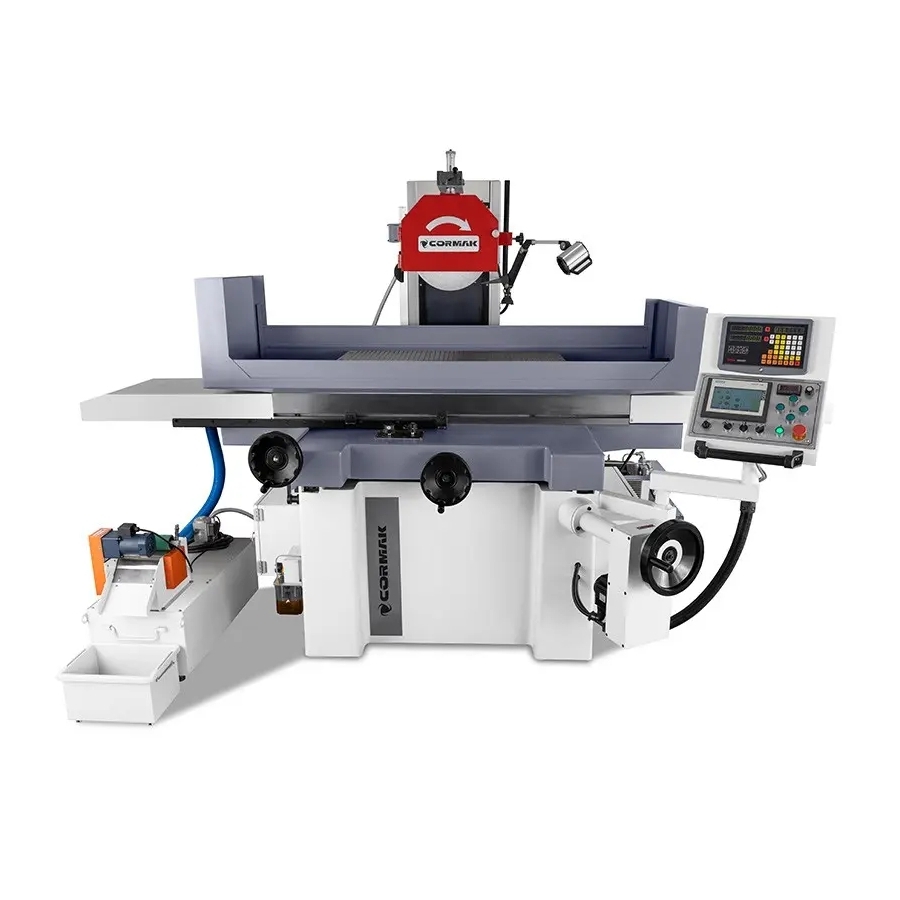

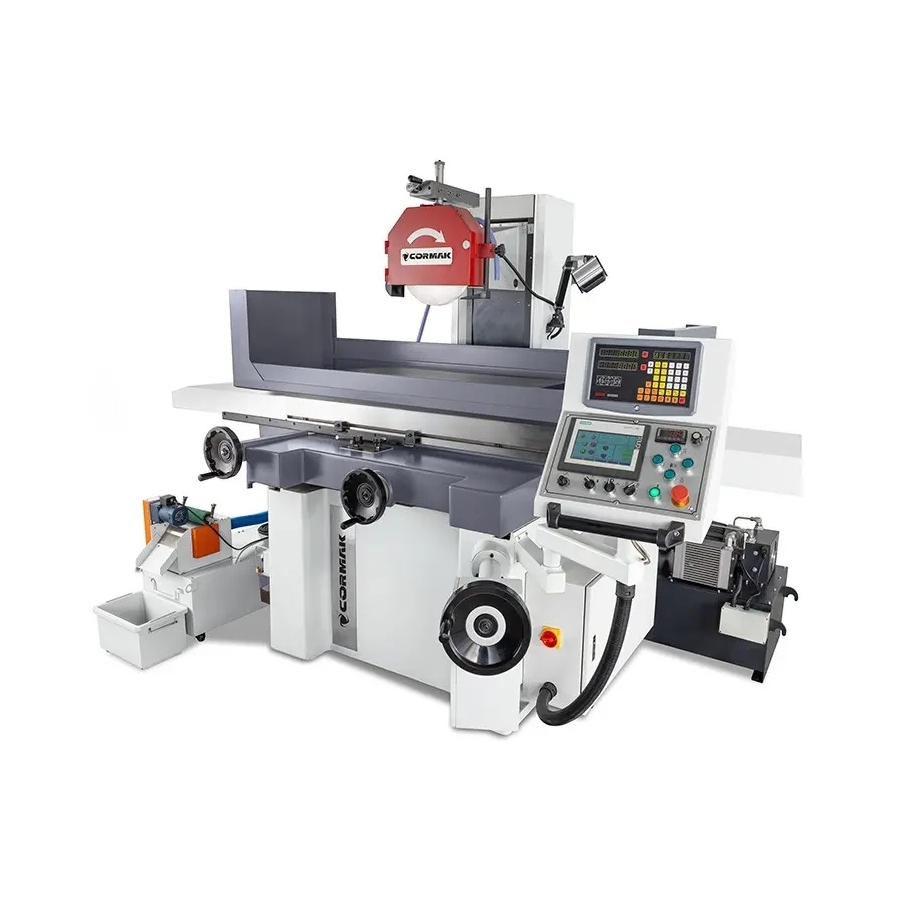

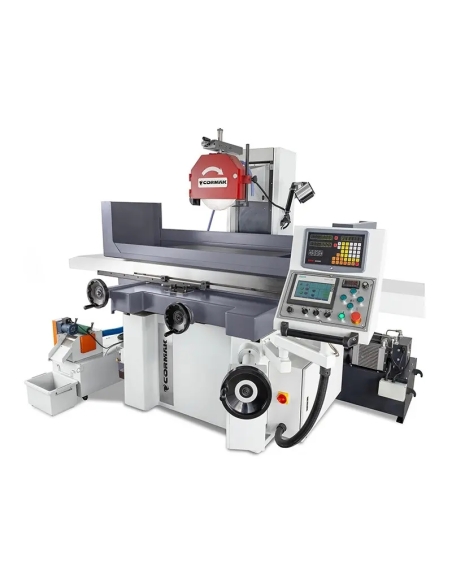

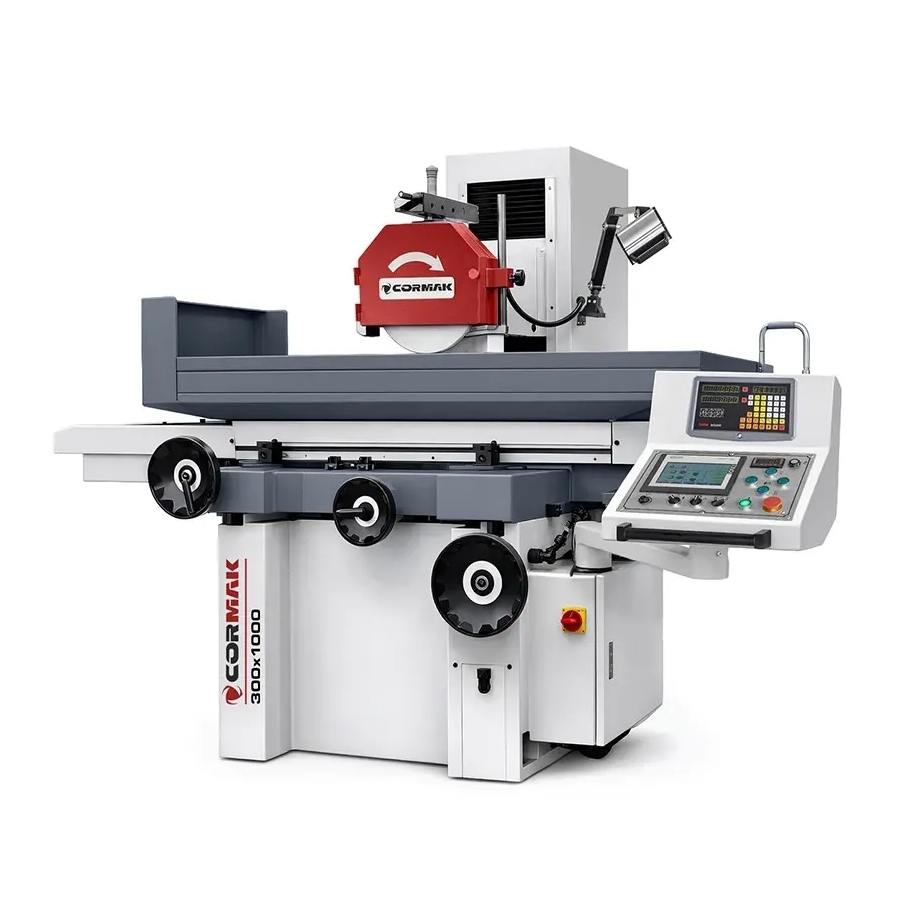

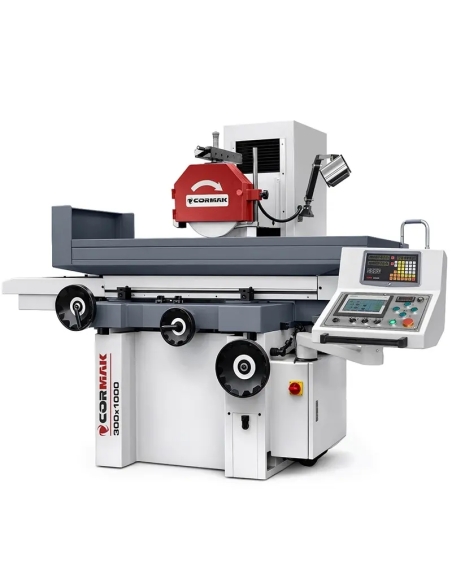

Masina de rectificat plane 300x1000
Masina de rectificat plane 300x1000 reprezinta un echipament avansat destinat slefuirii precise a suprafetelor plane in medii industriale. Este dotata cu avansuri automate pentru trei axe si o masa magnetica de 300x1000 mm, oferind precizie si fiabilitate extraordinare. Constructia sa solida si capacitatea de a manevra sarcini de pana la 400 kg o fac o solutie ideala pentru aplicatii de productie exigente.
Avantajele principale ale echipamentului
Masina de rectificat plane 300x1000 a fost proiectata pentru a oferi o precizie si eficienta maxima in prelucrarea metalelor, punand la dispozitia utilizatorilor solutii tehnologice avansate care o disting in segmentul masinilor de rectificat plane. Constructia sa si caracteristicile tehnice se traduc in beneficii cuantificabile in mediile de productie, unde repetabilitatea, durabilitatea si calitatea superioara a finisajului sunt esentiale. Mai jos sunt prezentate principalele avantaje ale echipamentului, care il fac un instrument indispensabil in atelierele si fabricile profesionale:
- Avansuri automate pentru trei axe: Asigura controlul precis al miscarii mesei longitudinale, transversale si verticale, minimizand erorile operatorului si crescand repetabilitatea proceselor de prelucrare.

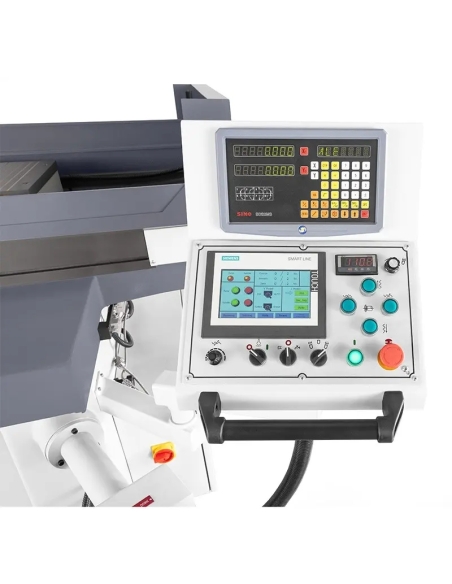

- Afisaj digital: Permite monitorizarea exacta a pozitiei mesei, obtinandu-se un finisaj de suprafata cu rugozitate Ra sub 0,2 μm si minimizarea abaterilor dimensionale.
- Constructie robusta a patului: Fabricata din materiale de inalta calitate, garanteaza stabilitate in timpul prelucrarii pieselor de pana la 400 kg, reducand vibratiile si asigurand o fiabilitate de lunga durata.
- Precizie ridicata a prelucrarii: Gratie avansului vertical de la 0,005 mm si vitezei rotii abrazive de 1450 rot/min, masina atinge tolerante sub 0,01 mm, respectand cerintele productiei de precizie.
- Sistem de racire eficient: Sistemul integrat de racire impiedica supraincalzirea pieselor si uneltelor, prelungindu-le durata de viata si imbunatatind calitatea suprafetelor slefuite.

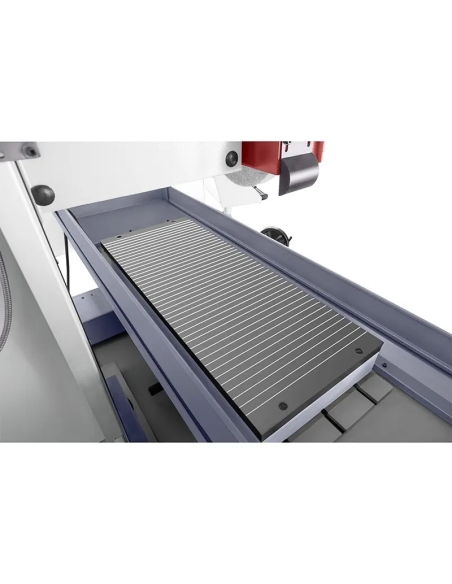

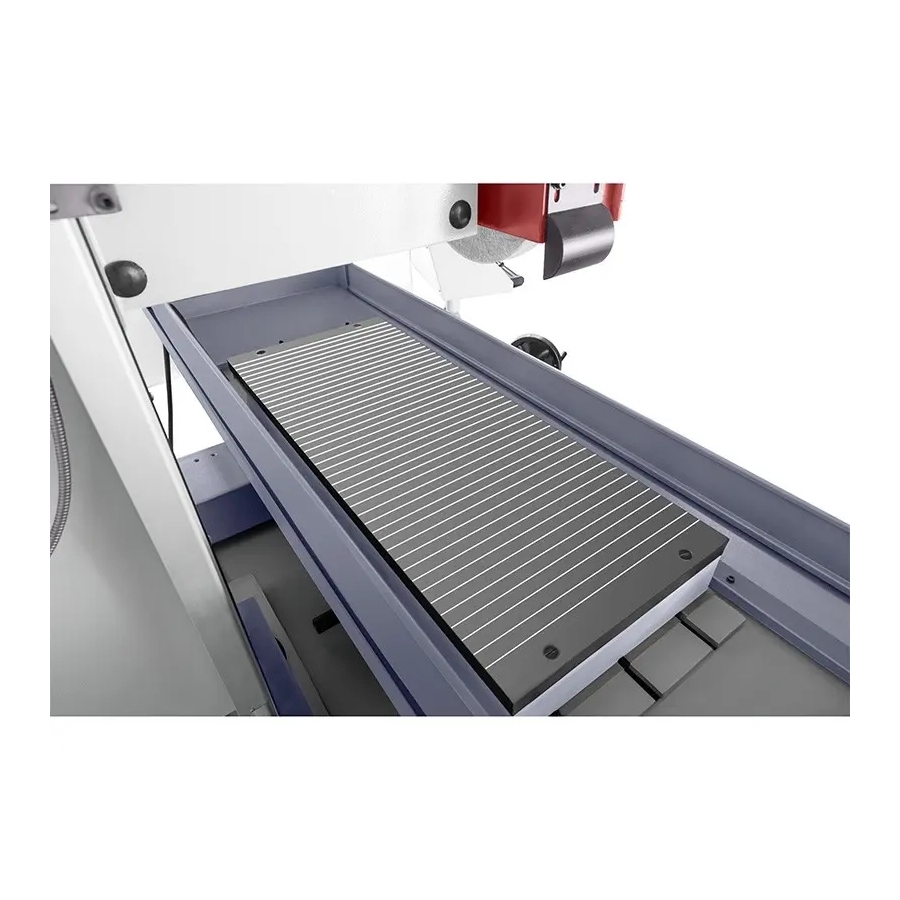

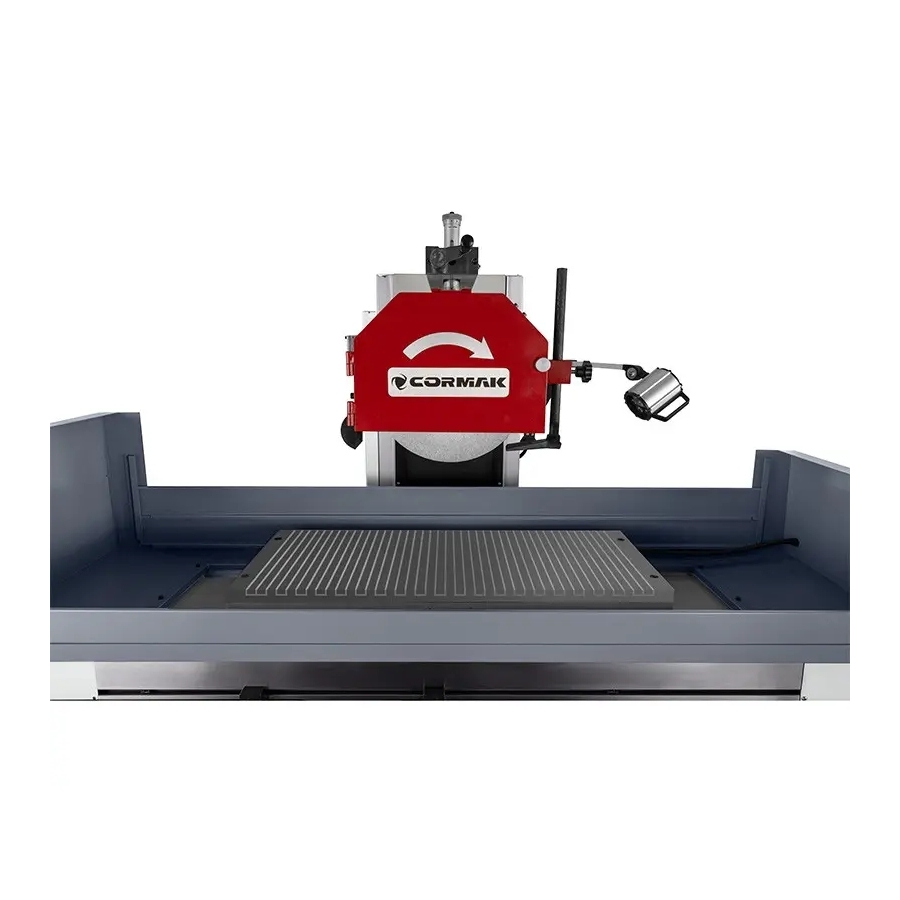

- Masa magnetica 300x1000 mm: Faciliteaza fixarea rapida si sigura a pieselor, sporind eficienta muncii si siguranta operatorului.
- Eficienta energetica optima: Motorul arborelui principal de 5,5 kW si puterea totala a motorului de 9 kW ofera performante ridicate cu un consum energetic optimizat, reducand costurile de operare.
Constructie si tehnologie

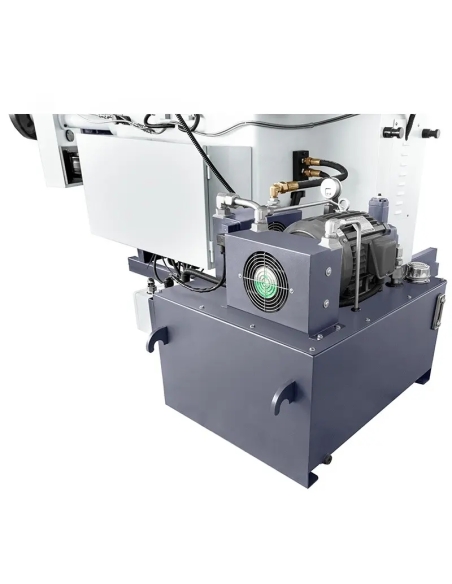

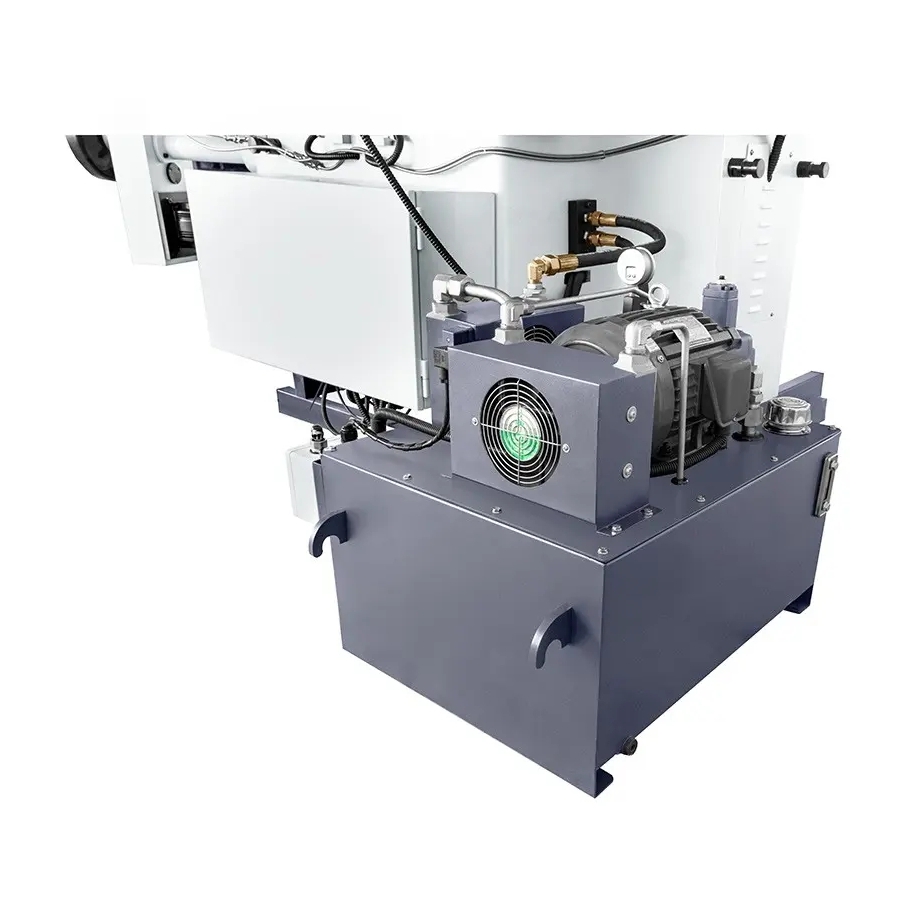

Masina de rectificat plane 300x1000 se caracterizeaza printr-o constructie solida care imbina durabilitatea cu tehnologia avansata. Patul masinii, realizat din fonta de inalta calitate, ofera rigiditate si minimizeaza vibratiile in timpul prelucrarii, esentiale pentru slefuirea precisa. Arborele cu viteza de 1450 rot/min, montat pe rulmenti de precizie, functioneaza impreuna cu o roata abraziva de 350 x 40 x 127 mm, asigurand o prelucrare stabila si uniforma. Sistemul hidraulic gestioneaza avansurile longitudinale ale mesei in intervalul 7~23 m/min, iar avansurile automate transversale si verticale permit controlul precis al miscarii cu o acuratete de pana la 0,005 mm. Masa magnetica cu dimensiuni de 300x1000 mm garanteaza o fixare sigura a pieselor, accelerand procesul de pregatire pentru prelucrare. Sistemul integrat de racire evacueaza eficient caldura, prevenind deformarile termice si prelungind durata de utilizare a uneltelor. Motoarele de antrenare, inclusiv motorul arborelui de 5,5 kW, sunt optimizate pentru eficienta energetica si nivel redus de zgomot. Intreaga constructie, cu o greutate de 3500 kg, subliniaza stabilitatea si fiabilitatea masinii in medii industriale intense.
Precizie si eficienta in munca
Masina de rectificat plane 300x1000 ofera o precizie exceptionala datorita mecanismelor avansate de avans si control. Avansul automat transversal in intervalul 0,1~8 mm si avansul vertical de la 0,005 mm permit obtinerea unor tolerante sub 0,01 mm, esentiale in productia de componente de precizie. Avansul maxim al mesei de 350x1100 mm la o viteza transversala de pana la 990 mm/min permite prelucrarea rapida a suprafetelor mari fara pierderea exactitatii. Roata abraziva cu o viteza de 1450 rot/min asigura o indepartare uniforma a materialului, minimizand uzura uneltei si imbunatatind calitatea finisajului suprafetei. Sistemul de afisare digitala pentru cele trei axe elimina erorile manuale, reducand timpul de setare a masinii si crescand capacitatea de productie. Comparativ cu alte masini de rectificat plane, acest model se remarca prin capacitatea mare de incarcare de 400 kg, permitand prelucrarea pieselor mai grele fara compromisuri in precizie. Eficienta energetica a motoarelor si constructia solida minimizeaza perioadele de inactivitate, facand din aceasta masina de rectificat magnetica un instrument eficient in optimizarea proceselor de productie.
Utilizare
Masina de rectificat plane 300x1000 este destinata unitatilor de productie specializate in prelucrarea metalelor, cum ar fi ateliere de unelte, fabrici de componente mecanice si centre de service. Este ideal pentru slefuirea suprafetelor plane ale pieselor, cum ar fi matritele, formele pentru injectie, placile de baza sau piesele de precizie care necesita o acuratete dimensionala ridicata. In mediile B2B, unde repetabilitatea si eficienta sunt prioritati, aceasta masina de rectificat magnetica pentru suprafete plane suporta atat productia de serie, cat si cea unitara, prelucrand materiale precum otelul, fonta sau aliajele de aluminiu. De asemenea, aplicatiile sale includ regenerarea componentelor uzate din industria grea, unde distanta maxima de la masa la arbore de 580 mm permite prelucrarea pieselor mai mari. Masina este recomandata in mod special pentru intreprinderile care cauta automatizarea proceselor de rectificare, datorita avansurilor automate si afisajului digital, care reduc dependenta de abilitatile operatorului.
Date tehnice
| Dimensiunea mesei de lucru | 305 x 1020 mm |
| Avans maxim al mesei | 350x1100 mm |
| Incarcarea maxima a mesei | 400 kg |
| Dimensiuni roata abraziva | 350 x 40 x 127 mm |
| Viteza rotii abrazive | 1450 rot/min |
| Distanta maxima de la axa arborelui la masa | 580 mm |
| Viteza de avans a mesei | 7 - 23 m/min |
| Avans automat transversal | 0,1 - 8 mm |
| Avans transversal rapid | 990 mm/min |
| Dimensiunea mesei magnetice | 300 x 1000 mm |
| Verificare scala pe axa Y | 0,02 mm |
| Verificare scala pe axa Z | 0,005 mm |
| Avans vertical rapid | 610 mm/min |
| Avans vertical automat | 0,005 - 0,05 mm |
| Puterea motorului arborelui | 5,5 kW |
| Puterea totala a motorului | 9 kW |
| Dimensiunea zonei de lucru a masinii incluzand miscarile mesei | 4400 x 2200 x 2050 mm |
| Greutate | 3500 kg |

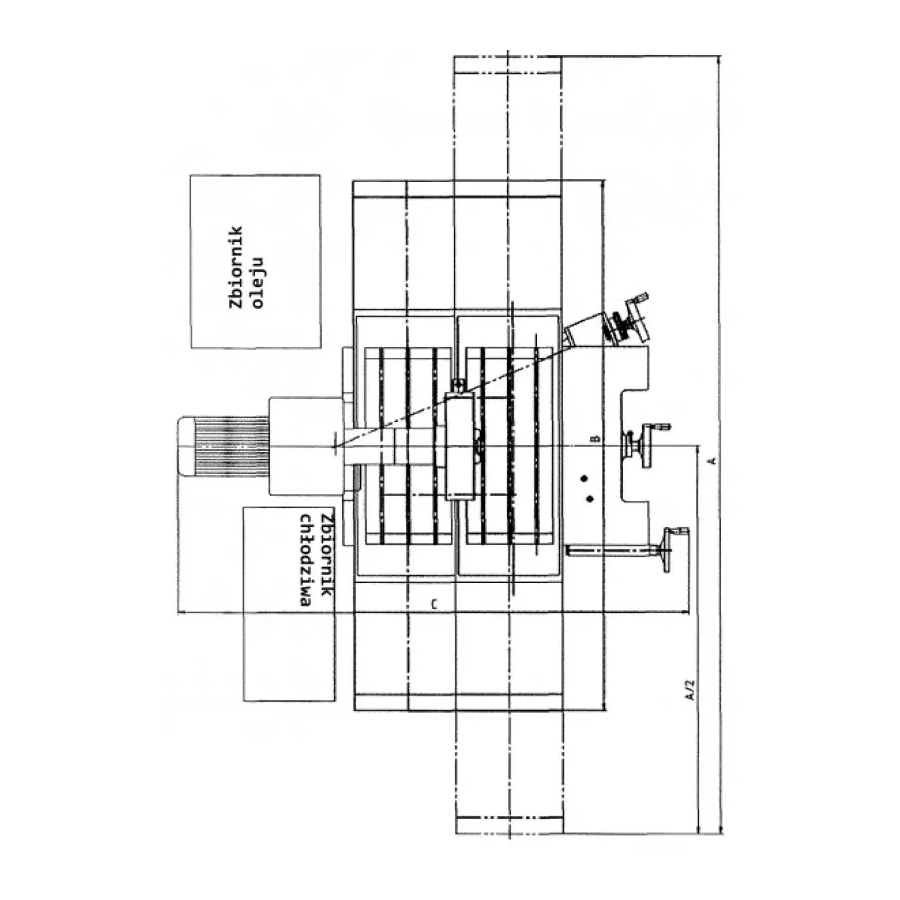

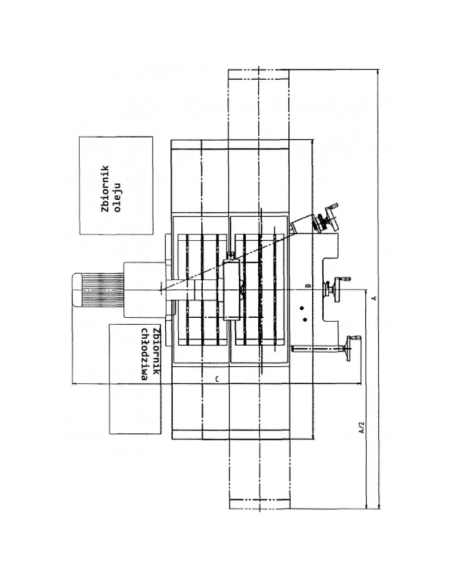

Schematizarea pozitiilor finale
| A | B | C |
| 4400 mm | 2085 mm | 2200 mm |
Echipament standard

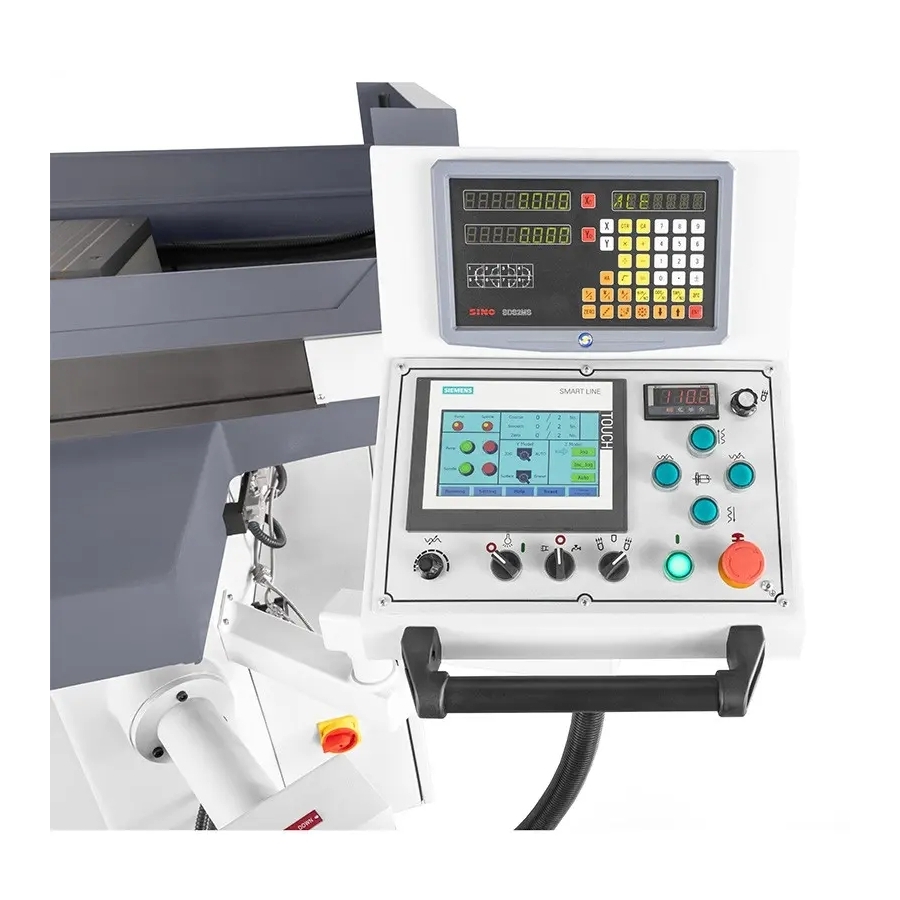

- Afisaj digital,

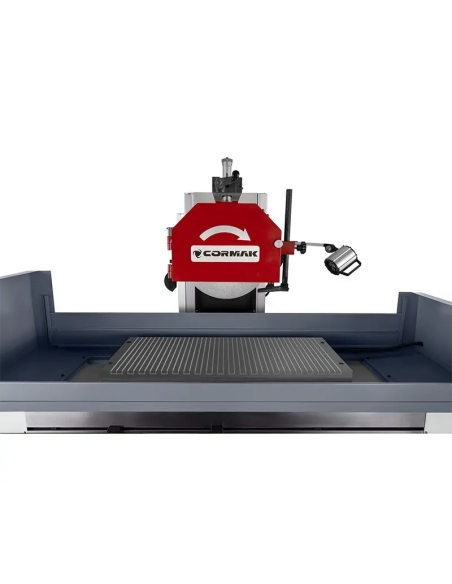

- Masa magnetica 300x1000 mm,
- Roata abraziva,
- Axa pentru echilibrarea rotii abrazive,
- Carcasa rotii abrazive,
- Sistem de racire,
- Dispozitiv pentru rectificarea rotii abrazive,
- Separator de span,
- Instalatie de iluminat halogen,
- Documentatie tehnica in limba polona,
- Declaratie CE.
Echipament optional
- Roti abrazive suplimentare cu granulatii variate,
- Sistem avansat de filtrare a lichidului de racire,
- Panou de control CNC,
- Extinderea garantiei de service,
- Set pentru slefuirea unghiulara.
Contacteaza-ne pentru a obtine o oferta detaliata pentru masina de rectificat plane 300x1000. Specialistii nostri te vor ajuta sa alegi configuratia optima adaptata la specificul unitatii tale de productie.
