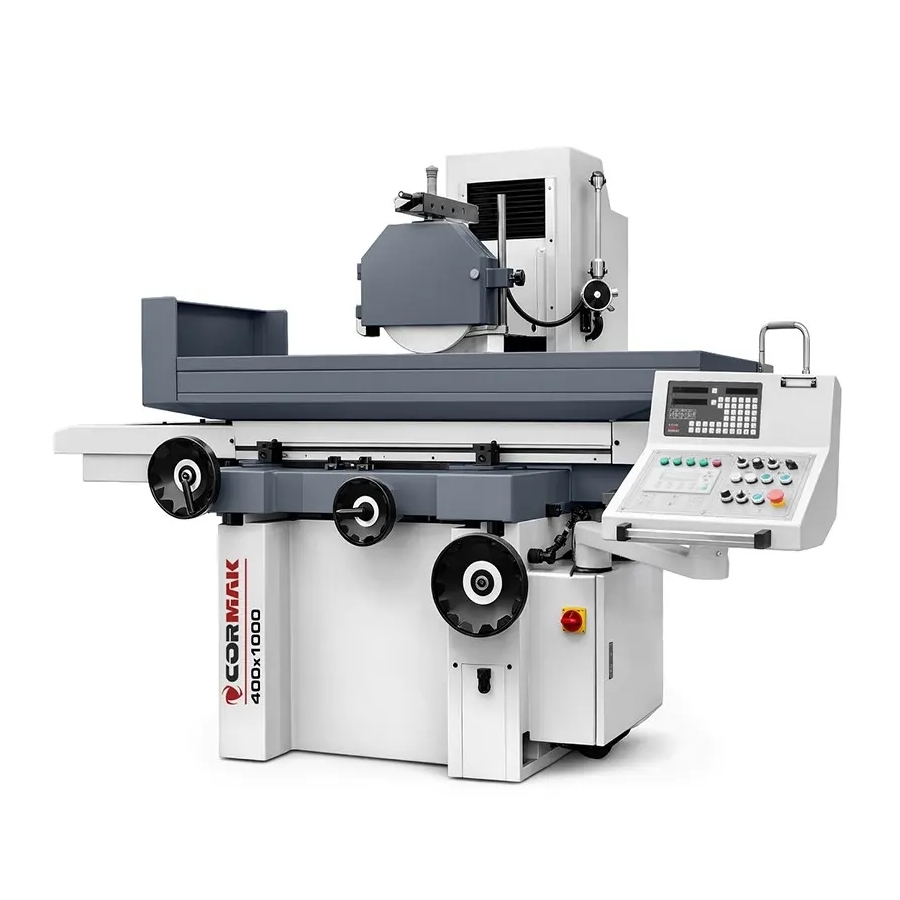

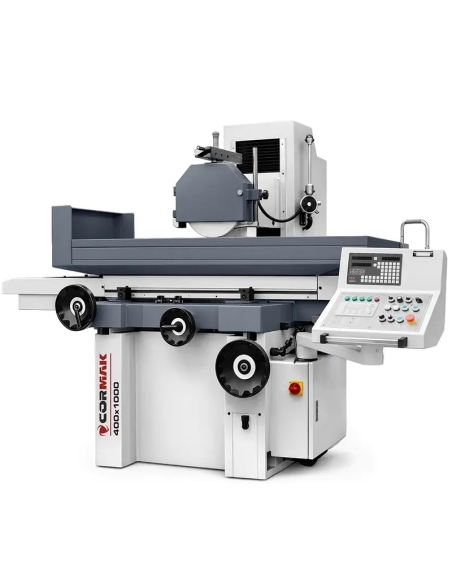

Masina de slefuit plane 400x1000 - CORMAK
Masina de slefuit plane 400x1000
Masina de slefuit plane 400x1000 este un echipament avansat destinat slefuirii precise a suprafetelor plane in industria prelucrarii metalelor. Echipata cu avansuri automate pe trei axe si o masa electromagnetica de 406x1020 mm, ofera acuratete exceptionala si fiabilitate. Constructia sa robusta si capacitatea de a gestiona sarcini de pana la 600 kg o fac o alegere ideala pentru aplicatii de productie exigente.
Avantajele principale ale masinii
Masina de slefuit plane 400x1000 se remarca prin specificatii tehnice avansate, care ofera o precizie si un randament neegalate in prelucrarea metalelor. Conceputa pentru medii industriale intensive, ofera utilizatorilor fiabilitate, durabilitate si optimizarea costurilor operationale. Designul si tehnologiile utilizate, cum ar fi avansurile automate si citirea digitala a pozitiei, reduc erorile si imbunatatesc eficienta proceselor de productie. Mai jos sunt prezentate beneficiile esentiale care fac din aceasta masina de slefuit magnetica liderul clasei:
- Avansuri automate pentru trei axe: Permite controlul precis al miscarii mesei longitudinale, transversale si verticale, eliminand erorile operatorului si asigurand o repetabilitate ridicata a procesului de lucru.

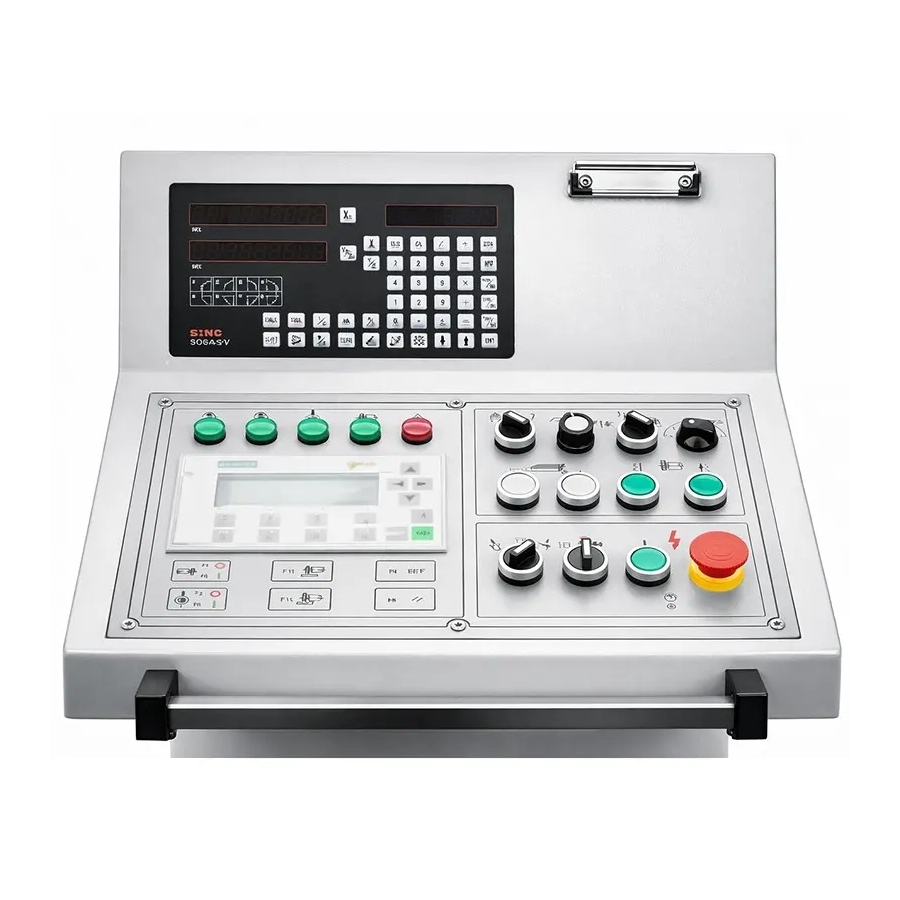

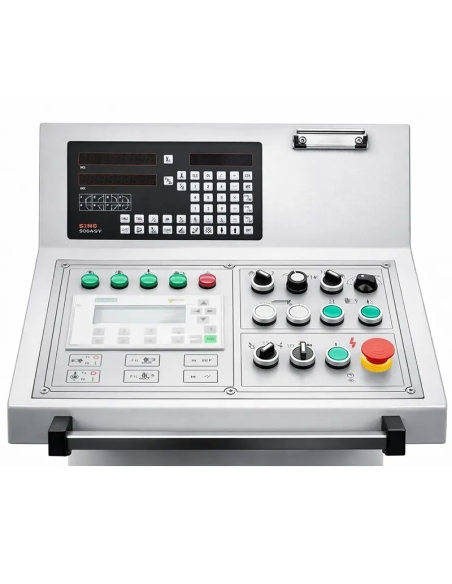

- Citire digitala: Asigura monitorizarea exacta a pozitiei mesei, permitand obtinerea unei finisari cu o rugozitate Ra sub 0,2 μm si minimizarea deviatiilor dimensionale.
- Constructie solida a bancii de lucru: Din fonta de inalta calitate, garanteaza stabilitate in timpul prelucrarii pieselor grele de pana la 600 kg, reducand vibratiile si prelungind durabilitatea masinii.
- Precizie ridicata a procesului de lucru: Cu avansuri verticale de 0,005 mm si o viteza de rotatie a discului slefuitor de 1450 rot/min, masina atinge tolerante sub 0,01 mm, indeplinind cerintele productiei de inalta precizie.
- Sistem eficient de racire: Sistemul integrat de racire cu o pompa de 0,14 kW previne supraincalzirea pieselor si a uneltelor, prelungind durata de viata a acestora si imbunatatind calitatea suprafetelor slefuite.
- Masa electromagnetica 406x1020 mm: Faciliteaza fixarea rapida si sigura a pieselor, sporind eficienta muncii si siguranta operatorului.
- Randament optim energetic: Motorul axului de 5,5 kW si sistemele de transmisie cu consum energetic optimizat asigura un randament ridicat la costuri de exploatare reduse.
Constructie si tehnologie
Masina de slefuit plane 400x1000 se caracterizeaza printr-o constructie solida, care combina durabilitatea cu tehnologia avansata. Banca de lucru, fabricata din fonta de inalta calitate, asigura rigiditate si minimizeaza vibratiile in timpul prelucrarii, esentiale pentru slefuirea precisa. Axul cu o viteza de 1450 rot/min, montat pe rulmenti de inalta precizie, functioneaza impreuna cu un disc slefuitor de 350 x 40 x 127 mm, garantand o prelucrare stabila si uniforma. Sistemul hidraulic asigura avansul longitudinal al mesei in intervalul 7~23 m/min, iar avansurile automate transversale si verticale permit controlul precis al miscarii cu o acuratete de pana la 0,005 mm. Masa electromagnetica de 406x1020 mm ofera o fixare sigura a pieselor, accelerand procesul de pregatire pentru prelucrare. Sistemul integrat de racire cu o pompa de 0,14 kW evacueaza eficient caldura, prevenind deformarile termice si prelungind durata de viata a uneltelor. Motoarele de actionare, inclusiv motorul pompei de ulei de 2,2 kW si actionarea verticala de 1 kW, sunt optimizate pentru eficienta energetica si niveluri reduse de zgomot. Intreaga constructie, cu o greutate de 4000 kg, subliniaza stabilitatea si fiabilitatea masinii in medii industriale intense.
Precizia si randamentul muncii
Masina de slefuit plane 400x1000 ofera o precizie exceptionala datorita mecanismelor avansate de avans si control. Avansul automat intermitent intre 0,1~8 mm si avansul vertical de 0,005 mm permit obtinerea unor tolerante sub 0,01 mm, esentiale in productia componentelor de precizie. Avansul maxim al mesei de 450x1100 mm la o viteza transversala de pana la 990 mm/min permite prelucrarea rapida a suprafetelor mari fara a pierde din precizie. Discul slefuitor cu o viteza de 1450 rot/min asigura o indepartare uniforma a materialului, minimizand uzura uneltei si imbunatatind calitatea finisajului suprafetei. Sistemul de citire digitala pentru cele trei axe elimina erorile manuale, reducand timpul de configurare a masinii si crescand capacitatea de productie in ciclurile de fabricatie. Comparativ cu alte masini de slefuit plane, acest model se remarca prin capacitatea ridicata de incarcare de 600 kg, permitand prelucrarea pieselor mai grele fara compromisuri in precizie. Eficienta energetica a motoarelor si constructia robusta reduc timpul de nefunctionare, facand din aceasta masina de slefuit magnetica un instrument eficient in optimizarea proceselor de productie.
Aplicatii
Masina de slefuit plane 400x1000 este destinata unitatilor de productie specializate in prelucrarea metalelor, cum ar fi atelierele de scule, fabricile de masini si centrele de service. Este ideala pentru slefuirea suprafetelor plane ale elementelor precum matritele, formele de injectie, placile de baza sau piesele de precizie ce necesita o acuratete dimensionala ridicata. In medii B2B, unde sunt prioritare repetabilitatea si eficienta, aceasta masina de slefuit magnetica sustine atat productia de serie, cat si cea unica, prelucrand materiale precum otelul, fonta sau aliajele de aluminiu. Utilizarea sa include si regenerarea componentelor uzate din industria grea, unde distanta maxima de la masa la ax de 570 mm permite prelucrarea pieselor mai mari. Este recomandata in special pentru intreprinderile care doresc automatizarea proceselor de slefuire, gratie avansurilor automate si citirii digitale, reducand dependenta de abilitatile operatorului.
Date tehnice
| Dimensiunea mesei de lucru | 406x1020 mm |
| Avansul maxim al mesei | 450x1100 mm |
| Orificiul mesei | 14x3 mm |
| Viteza de miscare longitudinala a mesei | 7~23 m/min |
| Distanta maxima de la suprafata mesei la centrul axului | 570 (460) mm |
| Sarcina maxima (inclusiv suportul) | 600 kg |
| Avans automat intermitent (miscare transversala a mesei) | 0,1~8 mm |
| Avans accelerat (miscare transversala a mesei) | 990 mm/min |
| Avans manual al rotii | 0,02 (0,001") mm 5 (0,2") mm |
| Dimensiunea discului slefuitor | 350 x 40 x 127 mm |
| Viteza discului slefuitor | 1450 rot/min |
| Auto-avans (miscare verticala) | 0,005/0,01/0,02/0,03/0,04/0,05 mm |
| Avans accelerat (miscare verticala) | 480 mm/min |
| Avans manual al rotii (miscare verticala) | 0,005 (0,0002') mm/gradatione 1 (0,04") mm/rev. |
| Motorul axului | 5,5 kW |
| Motorul pompei de ulei | 2,2 kW |
| Motorul pompei de racire | 0,14 kW |
| Actionarea verticala a motorului | 1 kW |
| Actionarea transversala a motorului | 0,04 kW |
| Greutate | 4000 kg |
| Dimensiunile masinii LxWxH | 3300 x 2400 x 2000 mm |
Schema pozitiilor finale
| A | B | C |
| 4400 mm | 3250 mm | 2400 mm |
Echipament standard
- citire digitala pentru 3 axe,
- masa electromagnetica 406 x 1020 mm,
- disc slefuitor,
- ax pentru echilibrarea discului slefuitor,
- suport disc slefuitor,
- kit de instrumente,
- instalatie de iluminat 24V,
- sistem de racire,
- manual DTR in limba poloneza,
- Declaratie CE.
Echipament optional
- Discuri slefuitoare suplimentare, cu granulatii diferite,
- Sistem avansat de filtrare a fluidului de racire,
- Panou de comanda CNC,
- Extensia garantiei de service,
- Set pentru slefuirea unghiulara.
Contacteaza-ne pentru a obtine o oferta detaliata pentru masina de slefuit plane 400x1000. Specialistii nostri te vor ajuta sa alegi configuratia optima adaptata nevoilor tale de productie.
