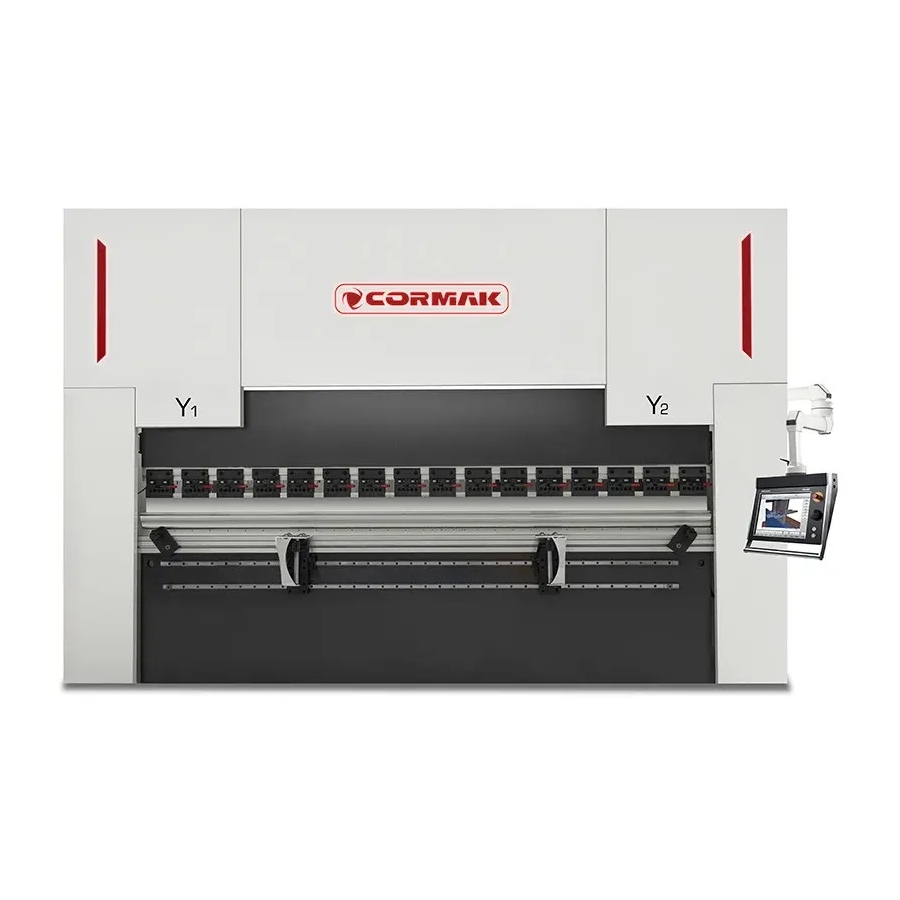

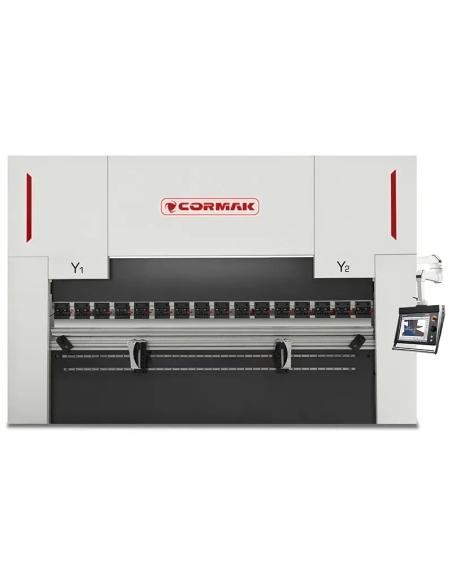

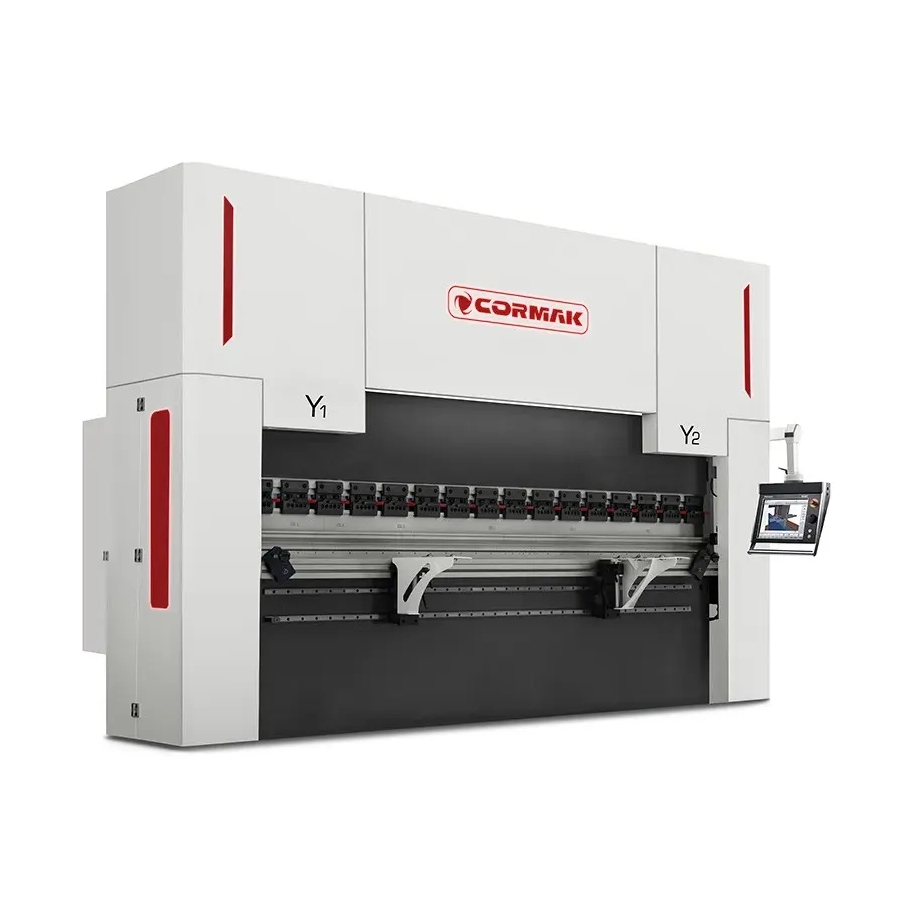

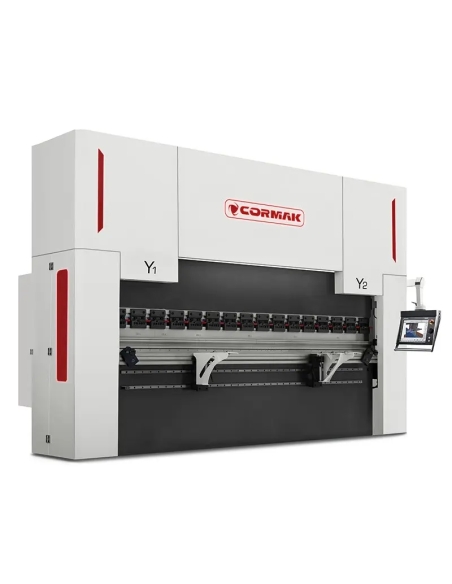

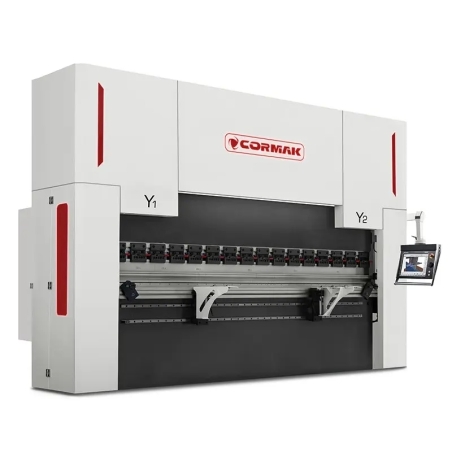

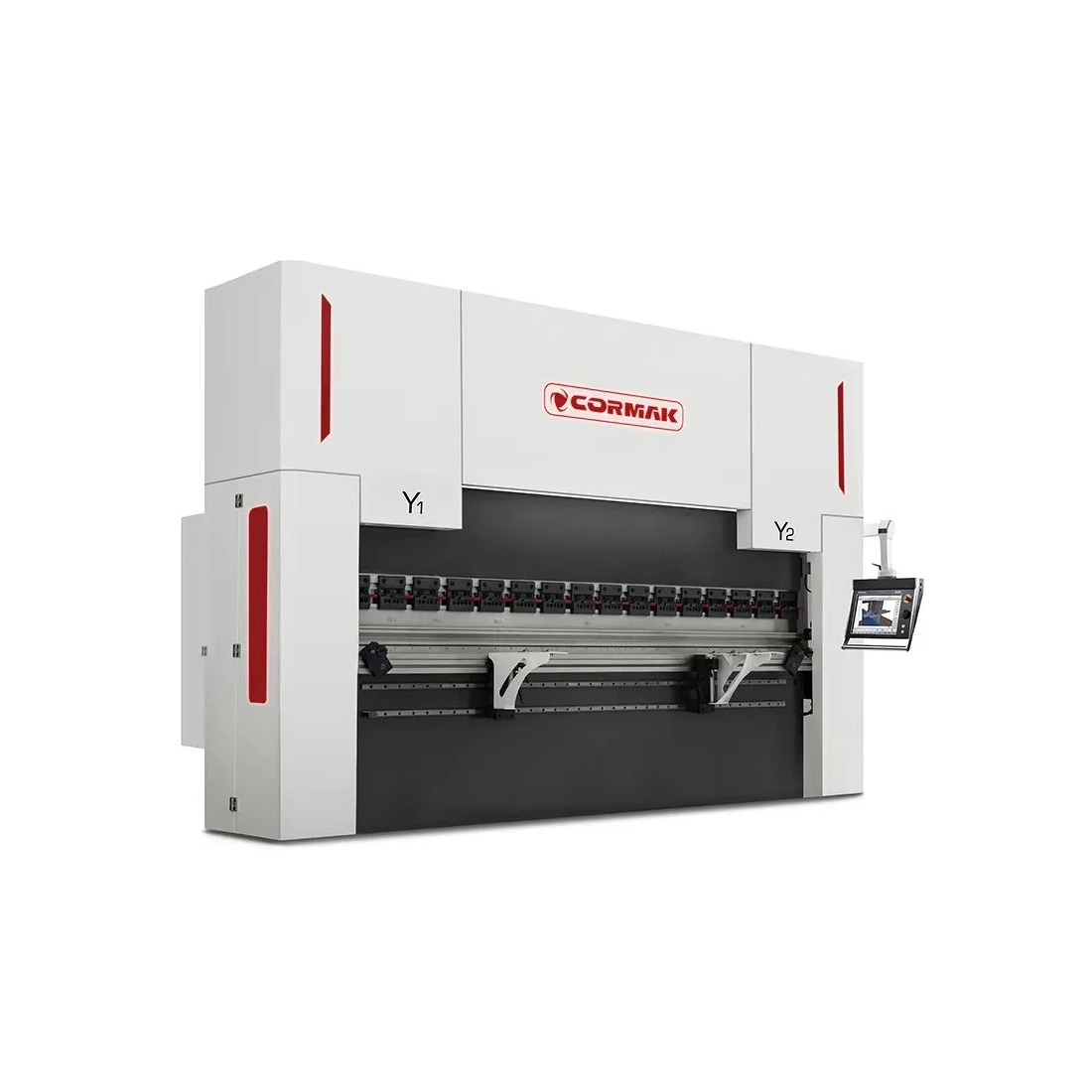

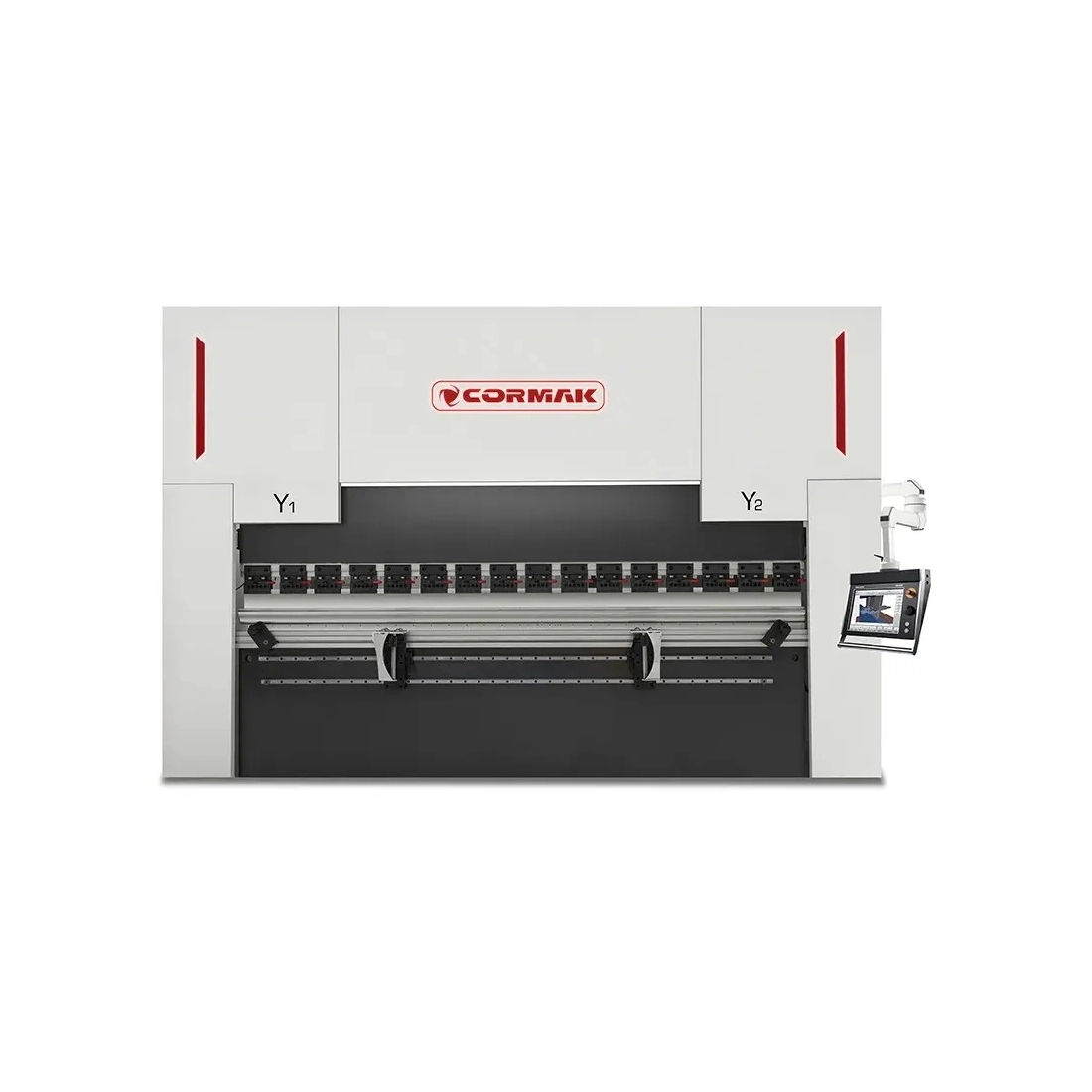

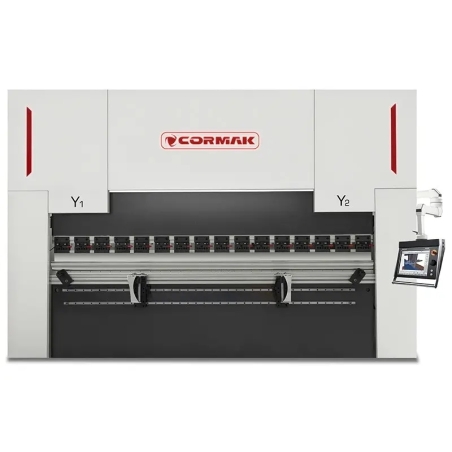

Abkanturi CNC ELITE cu controler DA-58T/DELEM
Configuratia prezentata este cea mai des aleasa de clienti - o alegere eficienta si testata pentru productia in serie
Caracteristici principale:
-

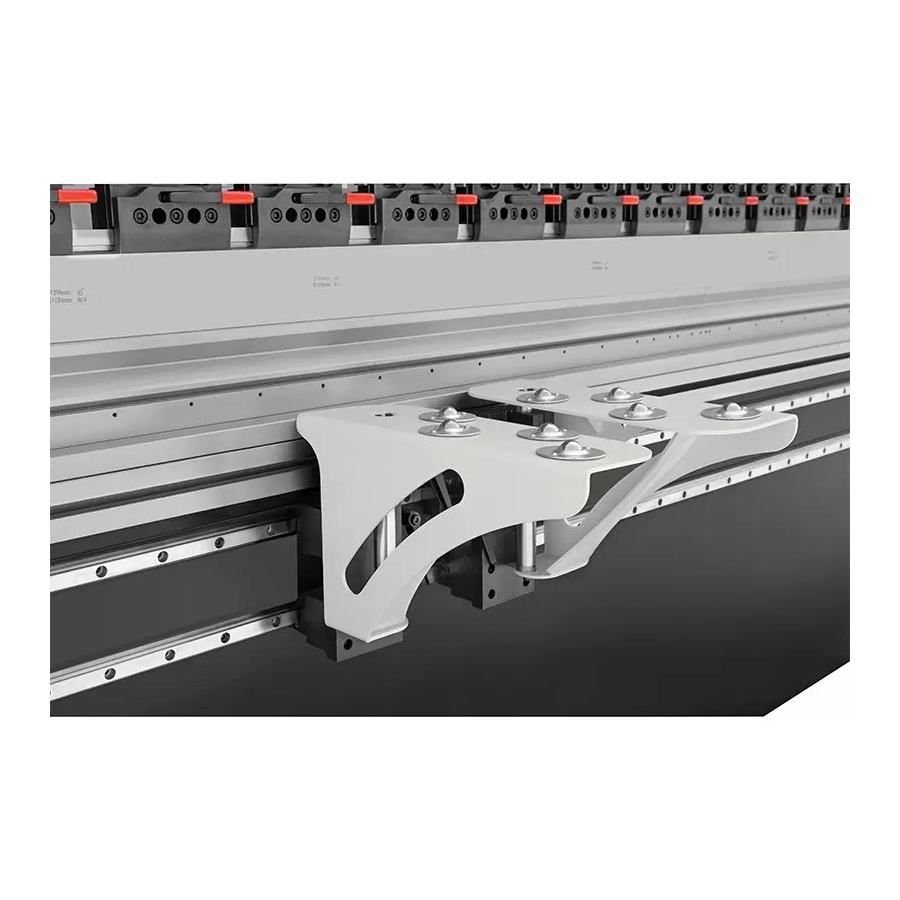

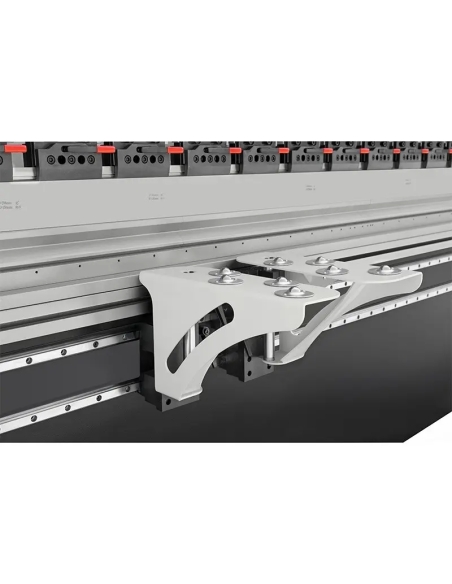

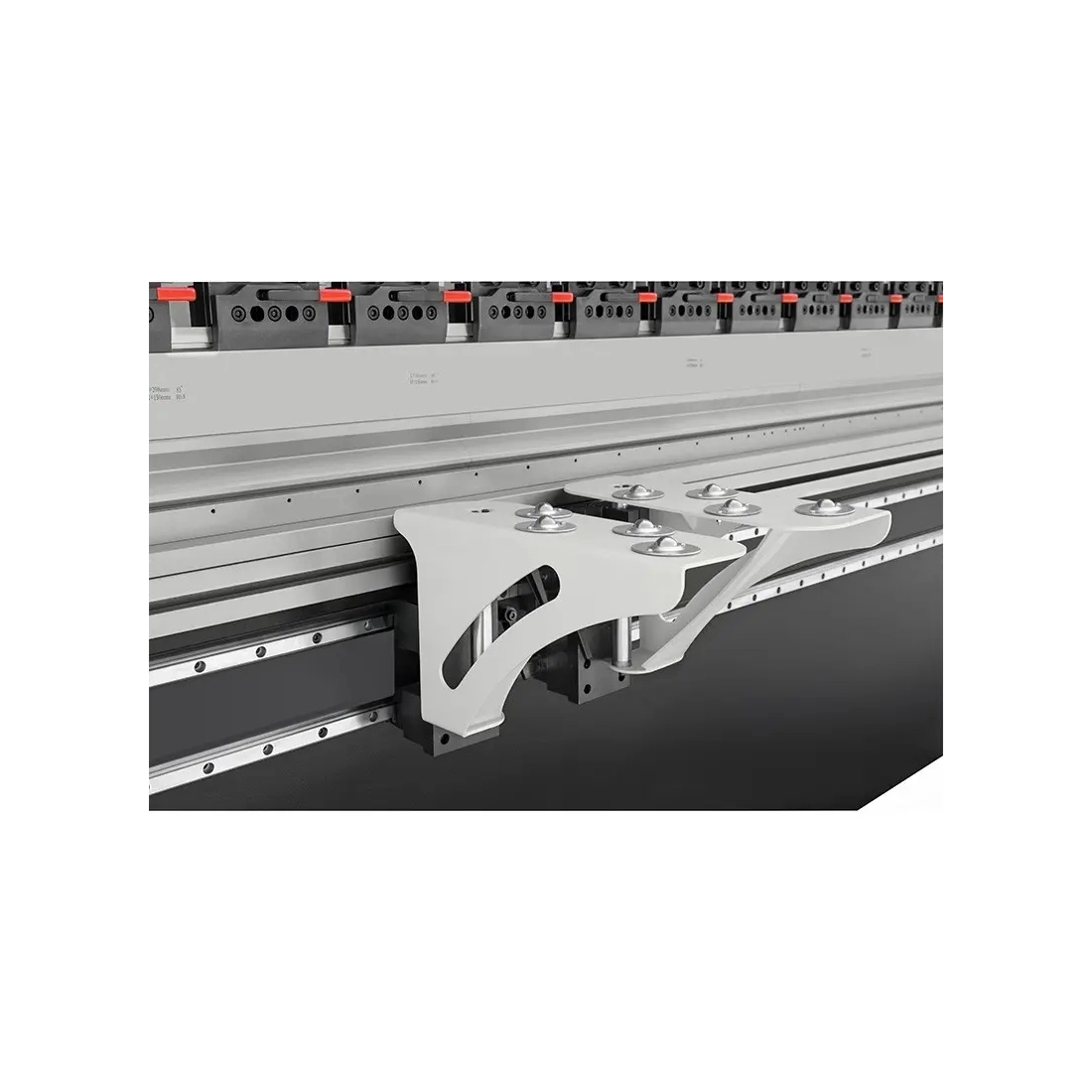

Suporturi frontale: 2 bucati pe ghidaje liniare, asigurand stabilitate in timpul operatiunilor de indoire
-

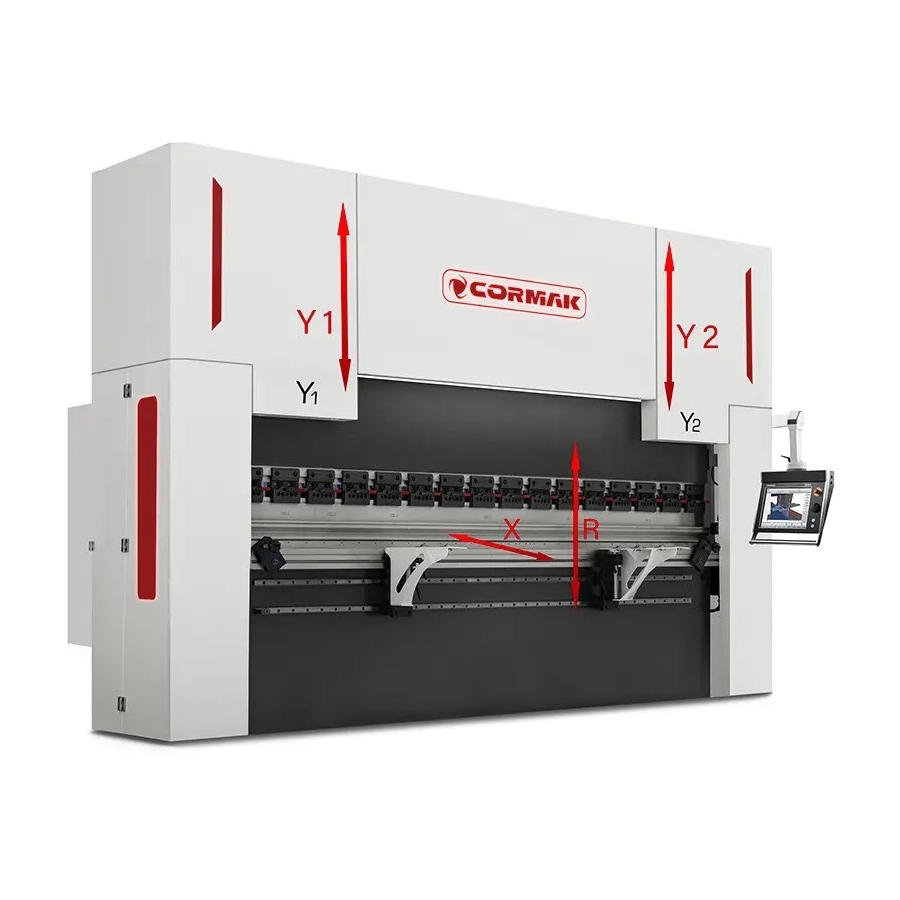

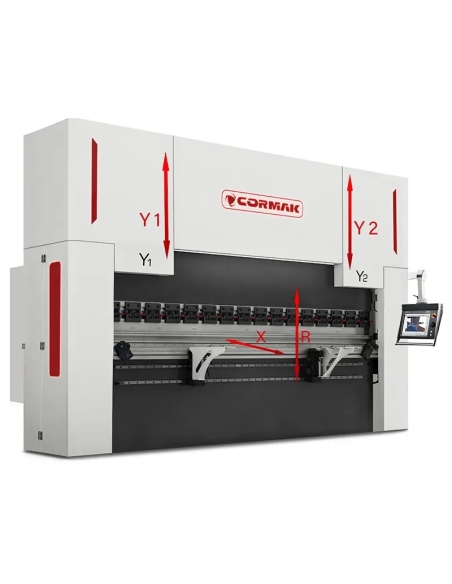

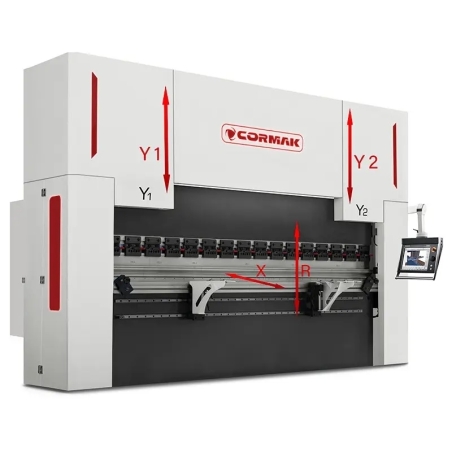

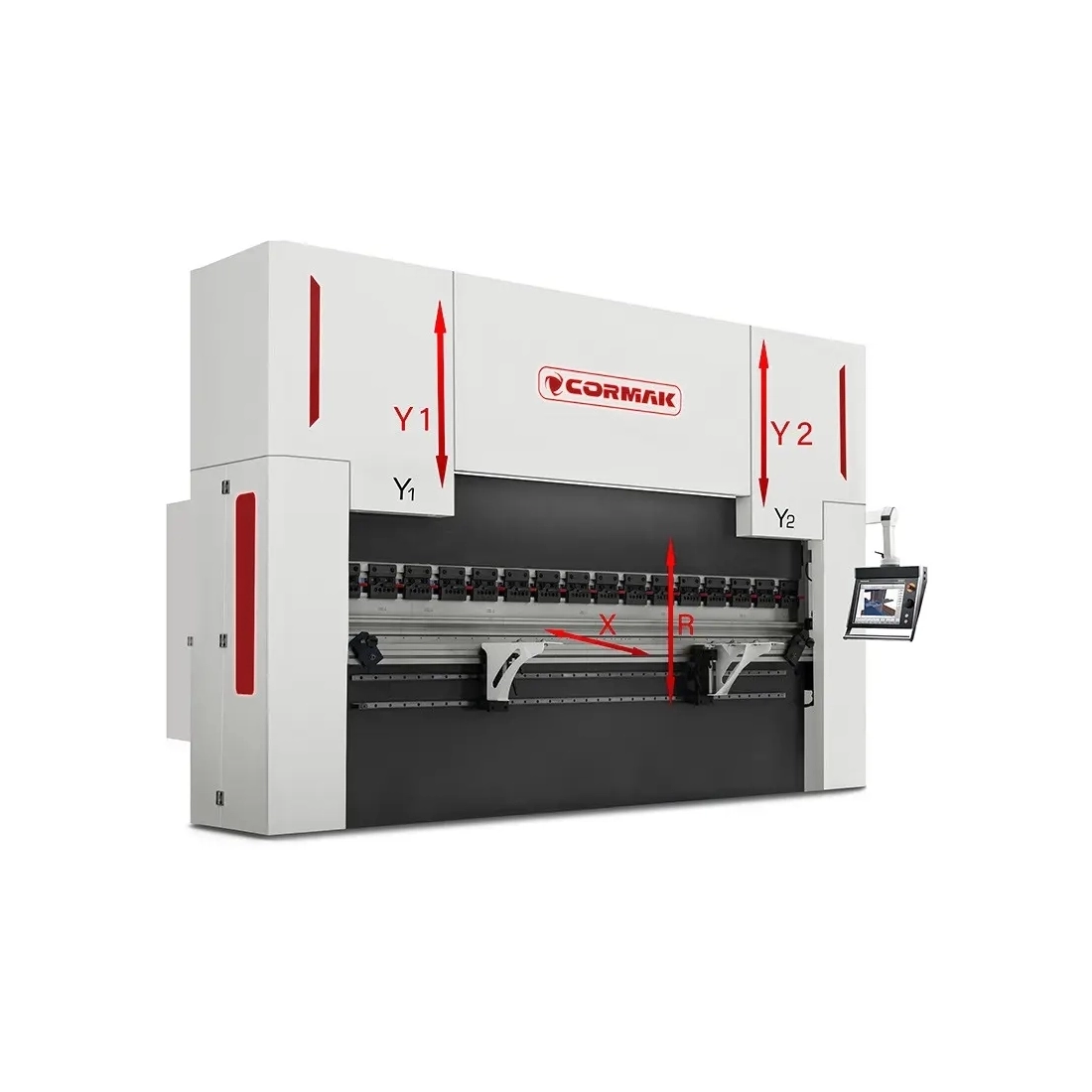

Reglarea axei Y1, Y2: servomotor pe codificatoare
-

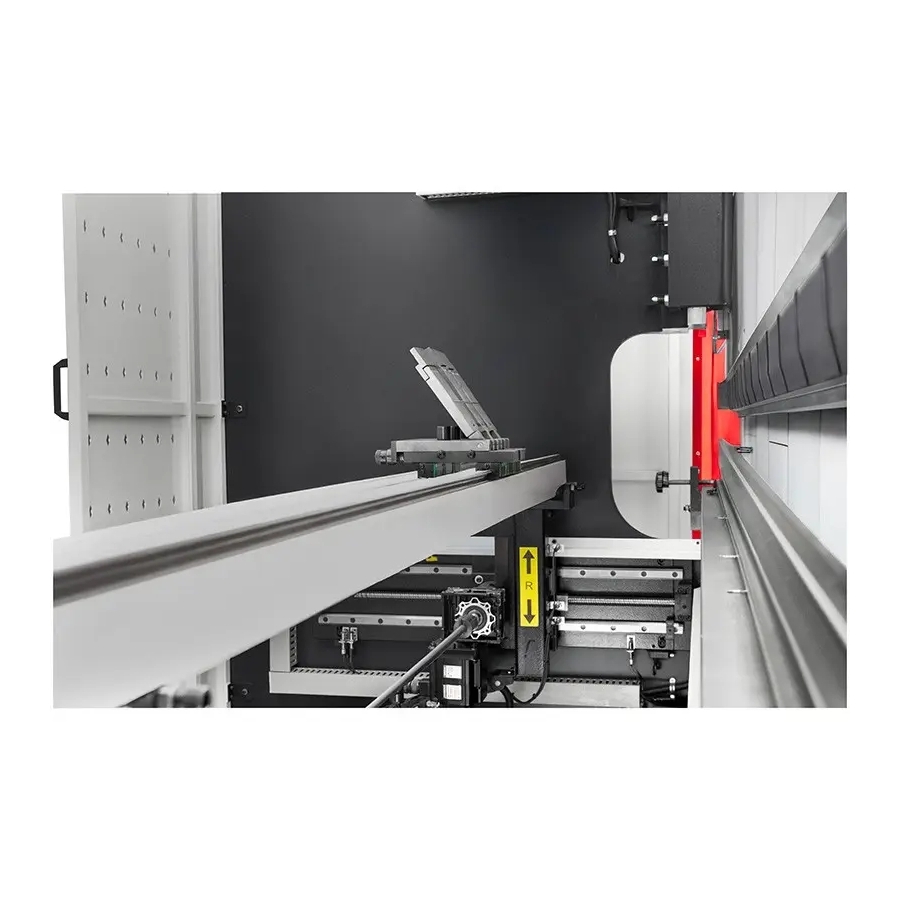

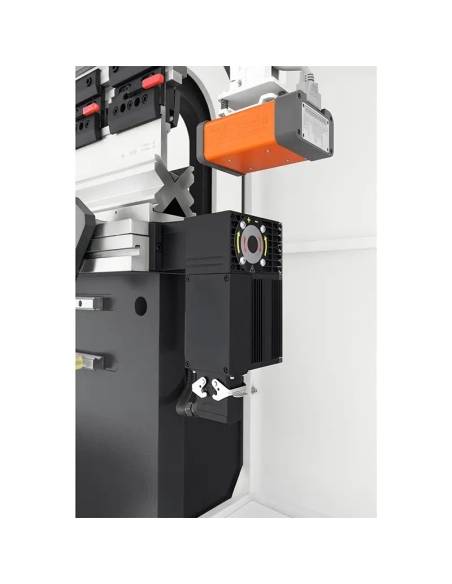

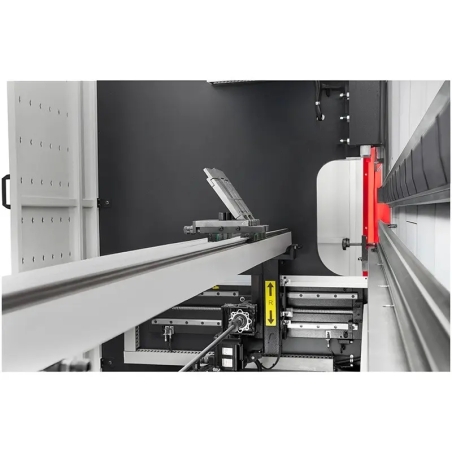

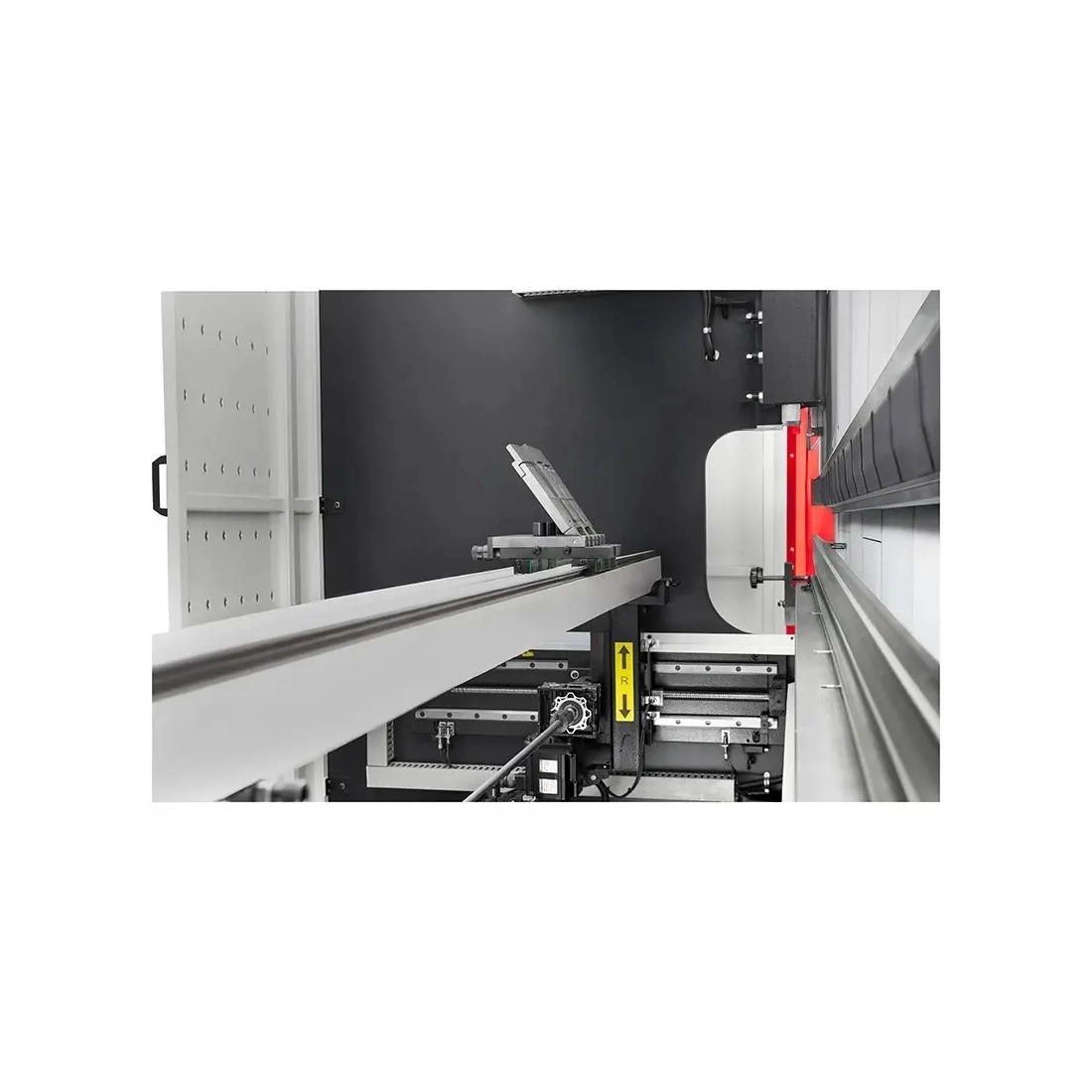

Reglarea opritorului posterior (axa X): servomotor pe codificatoare
-
Reglarea axei R: servomotor pe codificatoare
-
Reglaj automat al deflectiei
-
Montare poanson fata-verso: fixare rapida AMADA, permitand schimbarea rapida a uneltelor
-
Configuratiile disponibile sunt ajustate conform necesitatilor productiei si tipului de obiecte prelucrate - specificatia masinilor este stabilita individual in functie de utilizare si cerinte tehnologice.
Parametri tehnici
| Grosimea max. a foii de tabla indoite (S235) | pana la 4.0 mm |
| Presiune nominala | 800 kN |
| Lungimea maxima a foii indoite | 3200 mm |
| Adancimea scobiturii in grinzi (gat) | 250 mm |
| Saltul maxim al grinzilor mobile | 120 mm |
| Inaltimea maxima de deschidere | 385 mm |
| Distanta intre grinzi | 2700 mm |

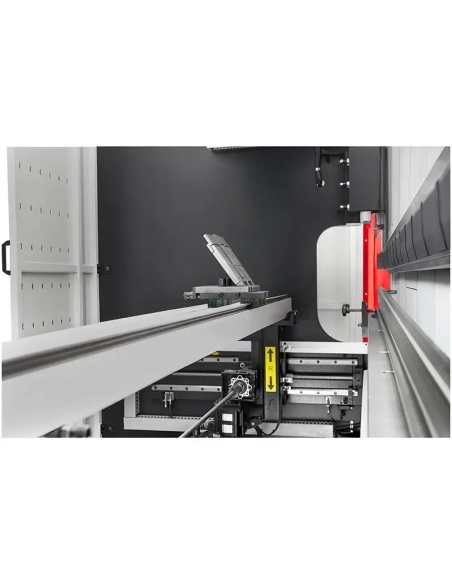

| Retragere opritor posterior | 600 mm |
| Puterea motorului | 5,5 kW |
| Lungime | 3300 mm |
| Latime | 1450 mm |
| Inaltime | 2300 mm |
| Greutate | 5100 kg |
Reglaj automat al opritorilor (axa X) si al axei R (optiune manuala). Axa R simplifica indoirea la raze mai mari, de exemplu sistem pas cu pas.
Optional, reglajul degetelor pe axele Z1,Z2,R1,R2,X1,X2 pe servomotoare.
Pentru un efect satisfacator al indoirii pas cu pas, este necesar sa se efectueze anumite calcule, care insa necesita cunoasterea catorva parametri importanti legati de procesul de indoire - acestia sunt:
- Lungimea arcului - distanta dintre capetele curbei piesei de tabla indoite masurata pe partea interioara a indoirii;
- Numarul de indoiri - numarul de indoiri individuale care trebuie efectuate pentru a obtine o tabla indoita la un anumit unghi; cu cat numarul de indoiri este mai mare, cu atat unghiul fiecarei indoirii este mai mic, rezultand un arc mai neted;
- Distanta dintre indoiri - distanta dintre indoirile individuale efectuate pe parcursul procesului.
Chiar daca intregul proces de indoire pas cu pas poate parea complicat, masinile si programele oferite de CORMAK sunt acum atat de avansate incat, in multe aspecte, preiau complet sarcinile operatorului.

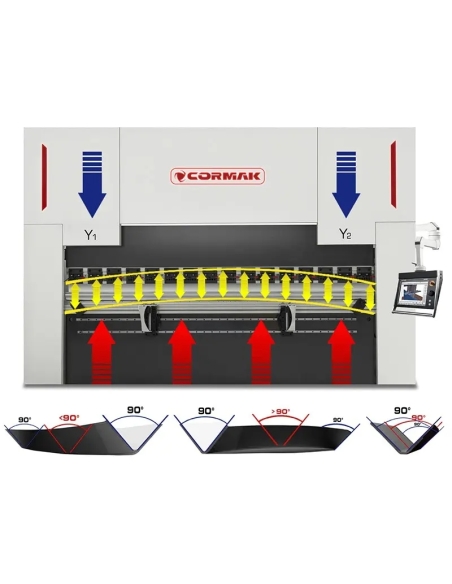

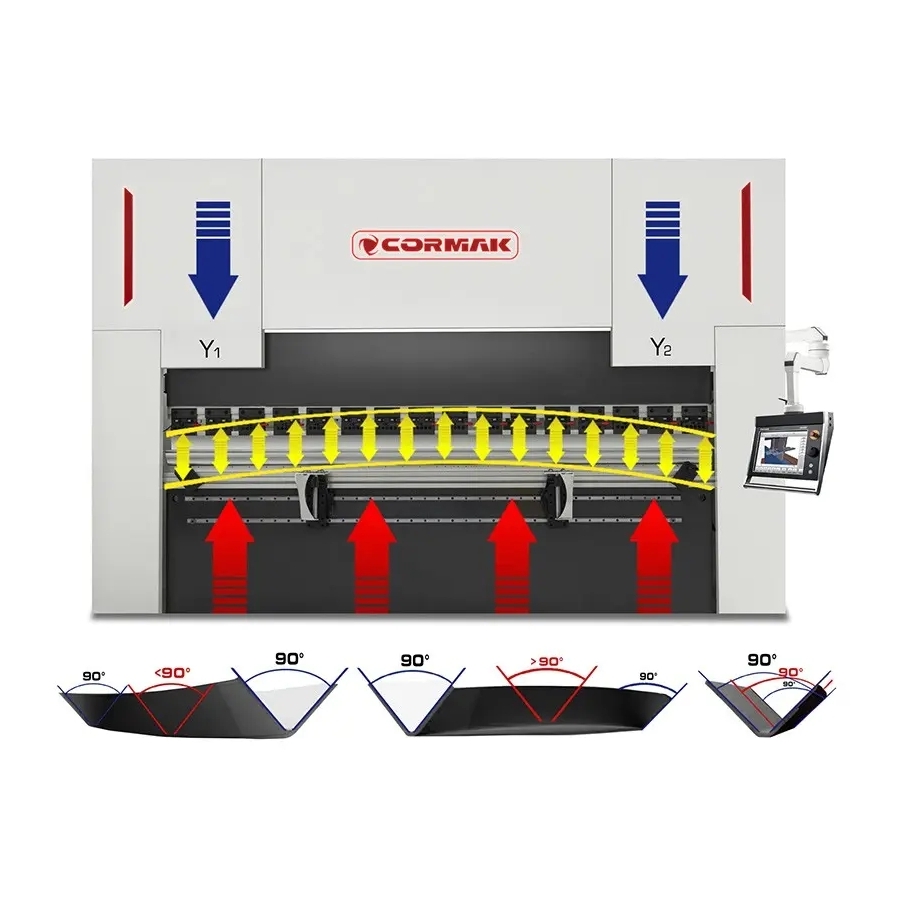

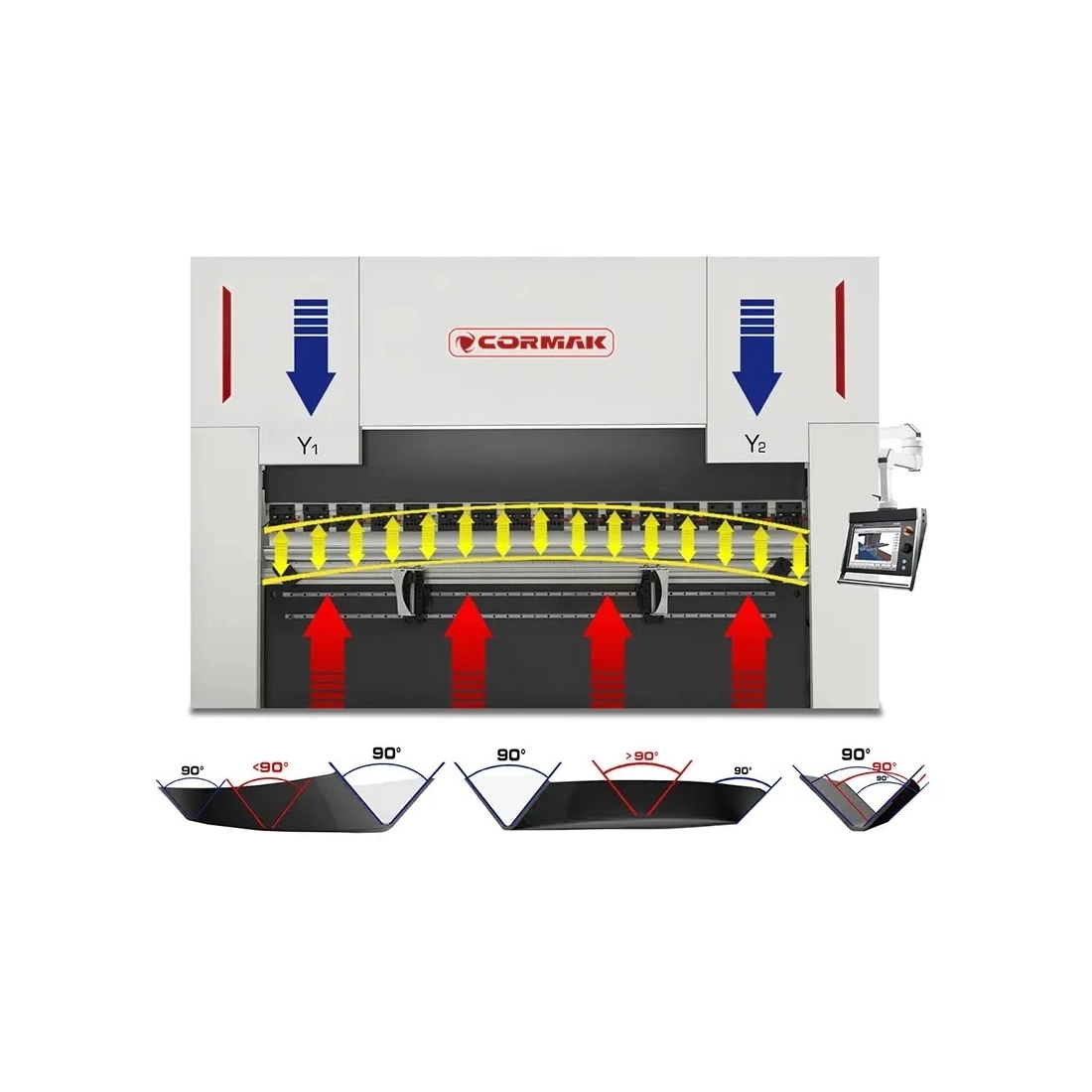

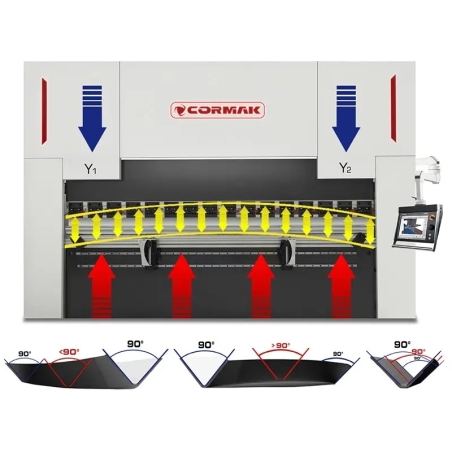

Compensatia automata a deflectiei
Asigura pe intreaga lungime a indoiturii mentinerea aceluiasi unghi de indoire - (optiune)
Compensatia manuala a deflectiei (optiune)
Asigura pe intreaga lungime a indoiturii mentinerea aceluiasi unghi de indoire - (optiune)
Componente de inalta calitate:
- Componentele sistemului electric de la branduri Schneider/Delta/Eaton
- Componentele sistemului electric de la branduri Schneider/Delta/Eaton
Control si Functionalitate:

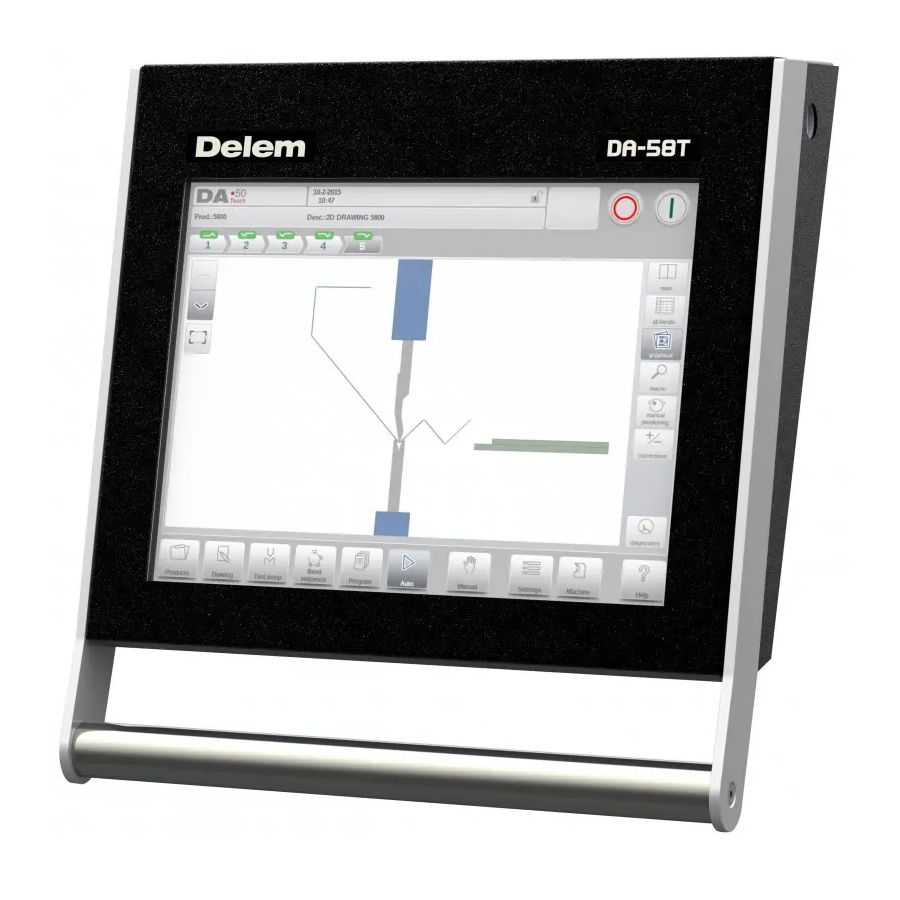

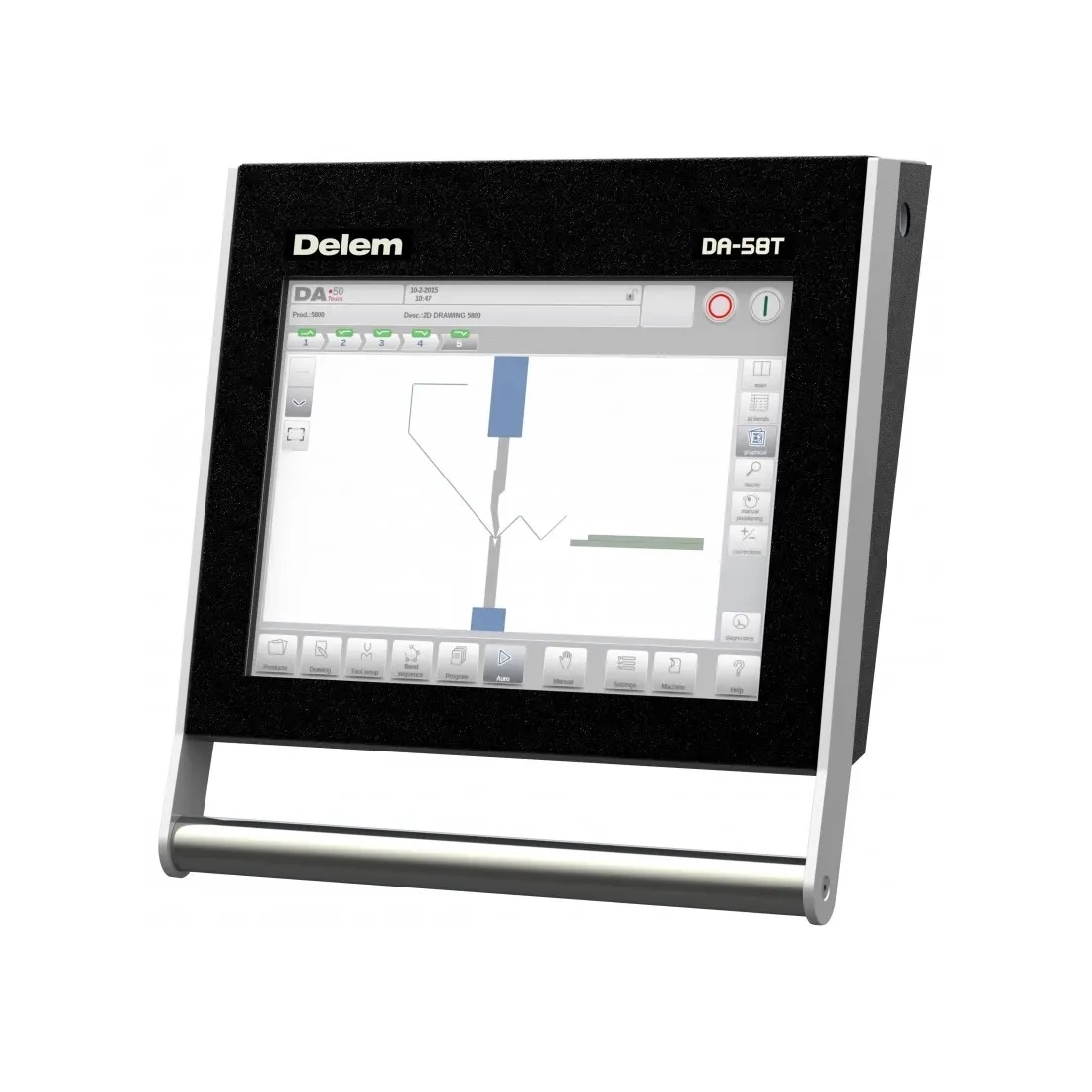

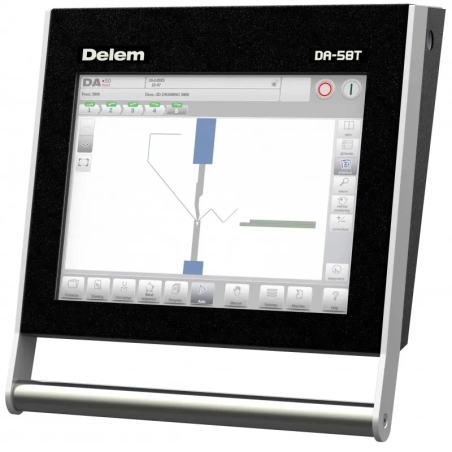

DELEM DA-58T
- echipat cu ecran tactil de 10 inch, montat pe un brat mobil, facilitand lucrul confortabil in intregul camp de lucru al masinii
- Programabilitate: capacitatea de a salva pana la 2000 de programe, cu 30 de pasi in fiecare, oferind flexibilitate in adaptarea la diferite sarcini
- Operare Ergonomica: meniul intuitiv cu comenzi rapide in engleza faciliteaza integrarea rapida
Optional sunt disponibile si controlerele DELEM DA-53T+2D, DA-66T precum si DA-69T, sau CYBELEC 12
DA-53T+2D
Afisaj
- tactil 10,1" TFT LCD
- colorat
Software extern
- licenta stationala offline Profile-53TL (crearea secventei de indoire pe PC)
Sistem
- sistem de operare Windows
- procesor 200 MHz
- memorie interna 1GB
- comenzi in limba polona
- logica de control care exclude coliziunea axelor de lucru
Functii
- biblioteca de poansoane si matrite /30 poansoane & 60 matrite/ - biblioteca descriptiva si grafica
- biblioteca de programe cu vizualizare grafica si posibilitate de catalogare a produselor
- baza de date materiale /posibilitatea introducerii de noi tipuri de materiale indoite/
- crearea desenului piesei indoite pe afisajul controlerului /2D/
- crearea programului de indoire pe baza desenului produsului introdus /2D/
- lucrul pe masina cu posibilitate de vizualizare 2D in timp real a secventei de indoire
- simulare de indoire 2D pe ecran cu inregistrarea coliziunilor /simulare de indoire pas cu pas/
- sistem de mesaje de avertizare /ex.: depasirea rezistentei uneltelor/
- posibilitatea de a schimba ordinea indoiturilor, modificarea fiecarui pas al programului
- posibilitatea introducerii si salvarii in memorie a corectiilor
- posibilitatea lucrului in mod manual
- posibilitate de pozitionare manuala a axelor opritorului
- logica de control care exclude coliziunea axelor X, R, Y1, Y2
- calcul automat al traiectoriei grinzilor de indoire
- calcul automat al fortei de indoire in functie de tipul materialului indoit
- calcul automat al pozitiei opritorului
- calcul automat al razei interioare si al decuplarii materialului
- posibilitatea copiilor de rezerva ale produselor si uneltelor
- port USB
DA-58T
Afisaj
- tactil 15" TFT LCD
- colorat
Software extern
- licenta stationala offline Profile-53TL (crearea secventei de indoire pe PC)
Sistem
- sistem de operare Windows
- procesor 200 MHz
- memorie operationala 4Mb
- numar maxim de programe: 9999 (25 pasi max.)
- numar maxim repetari ale unui pas: 99
- comenzi in limba polona
- logica de control care exclude coliziunea axelor de lucru
Functii
- biblioteca de poansoane si matrite /30 poansoane & 60 matrite/
- biblioteca descriptiva si grafica
- biblioteca de programe cu vizualizare grafica si posibilitate de catalogare a produselor
- baza de date materiale /posibilitatea introducerii de noi tipuri de materiale indoite/
- crearea desenului piesei indoite pe afisajul controlerului /2D/
- crearea programului de indoire pe baza desenului produsului introdus /2D/
- lucrul pe masina cu posibilitate de vizualizare 2D in timp real a secventei de indoire
- simulare de indoire 2D pe ecran cu inregistrarea coliziunilor /simulare de indoire pas cu pas/
- sistem de mesaje de avertizare /ex.: depasirea rezistentei uneltelor/
- posibilitatea de a schimba ordinea indoiturilor, modificarea fiecarui pas al programului, posibilitate de introducerea si salvarea in memorie a corectiilor
- posibilitatea lucrului in mod manual
- posibilitate de pozitionare manuala a axelor opritorului logica de control care exclude coliziunea axelor X, R, Y1, Y2,
- calcul automat al traiectoriei grinzilor de indoire
- calcul automat al fortei de indoire in functie de tipul materialului indoit
- calcul automat al pozitiei opritorului
- calcul automat al razei interioare si al decuplarii materialului
- posibilitatea copiilor de rezerva ale produselor si uneltelor
- port USB
- posibilitatea copiilor de rezerva ale produselor si uneltelor

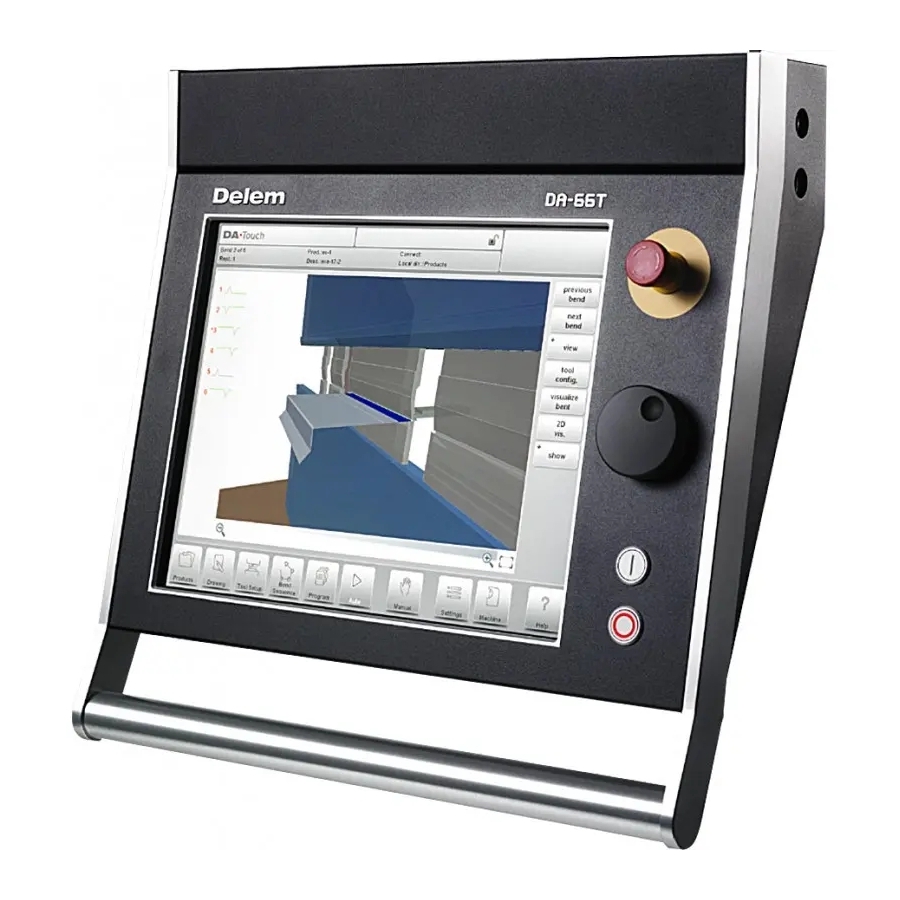

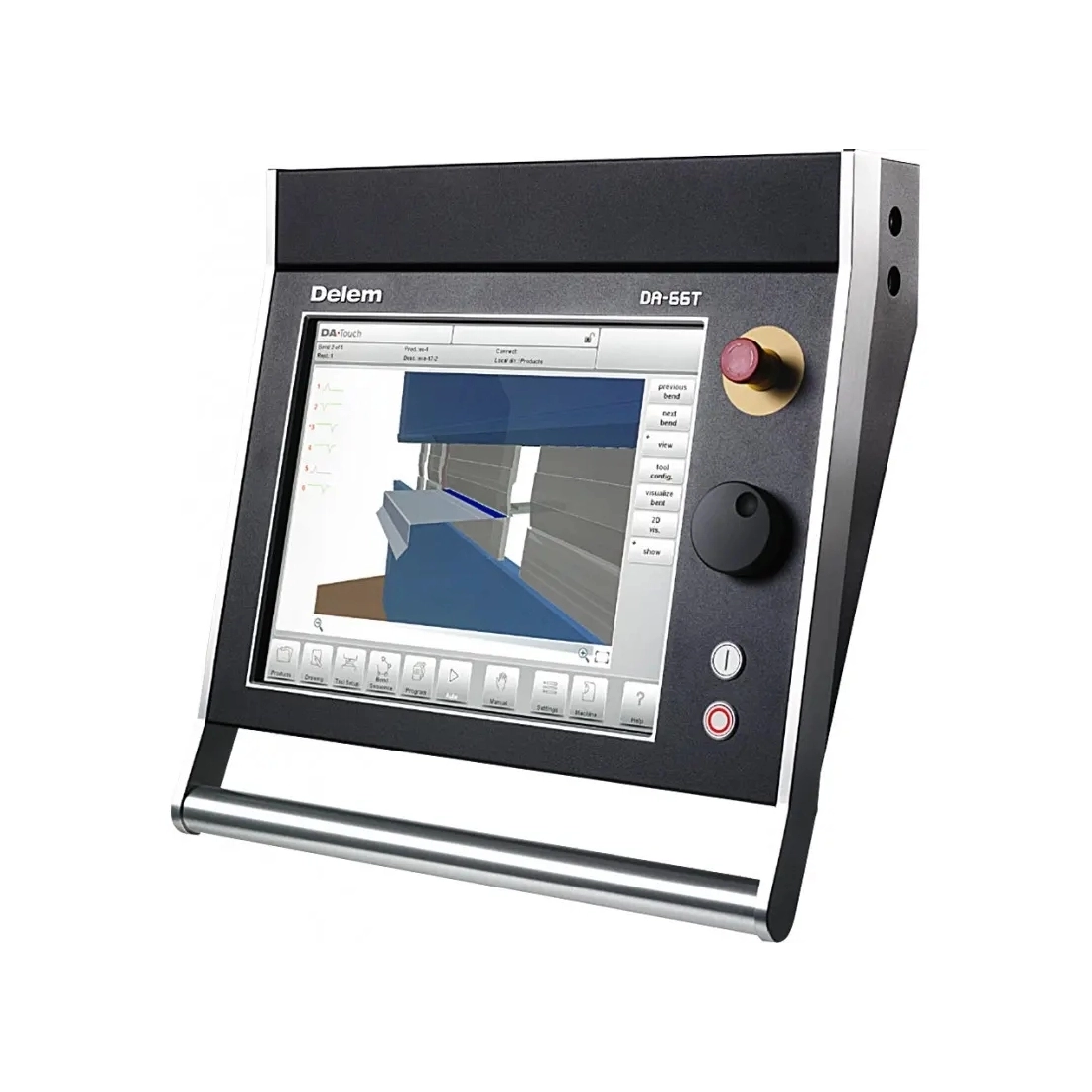

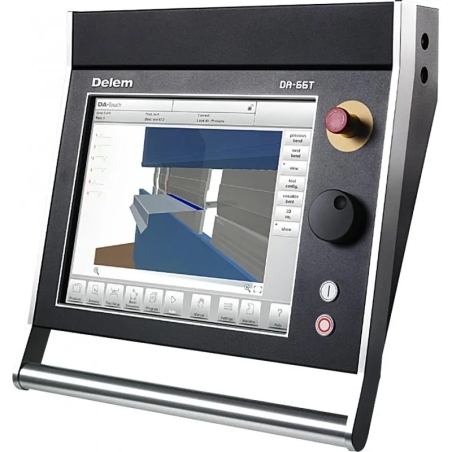

DA-66T
Afisaj
- tactil 17" TFT LCD
- colorat
Software extern
- licenta stationala LITE T2D (crearea secventei de indoire pe PC)
Sistem
- controler intuitiv cu comenzi in limba polona
- stabil sistem de operare Windows CE
- memorie operationala 64Mb
- numar maxim de programe: 1000 /1Gb/
- numar maxim repetari ale unui pas: 99
Functii
- crearea desenului piesei indoite pe afisajul controlerului (2D)
- crearea automata a programului de indoire pe baza desenului produsului (2D)
- calcul automat al traiectoriei grinzilor si al fortei de indoire in functie de material
- setarea automata a opritorului conform programului de indoire vizualizarea procesului de indoire 3D (simulare de indoire pas cu pas)
- setarea automata a degetelor opritorului asupra sectiunii indicate a poansonului si matritei
- mesaje de coliziune a uneltelor cu materialul
- mesaje de avertizare la depasirea fortei admise de presiune asupra uneltelor
- posibilitatea schimbarii ordinii indoiturilor
- calcul automat al decuplarii placii
- posibilitatea corectarii fiecarui pas al programului
- posibilitatea schimbarii ordinii indoiturilor si corectarii fiecarui pas
- control manual al axelor opritorului (buton de navigare)
- posibilitatea lucrului in mod manual
- baza de date materiale
- biblioteca de poansoane si matrite
- biblioteca de programe cu vizualizare grafica si posibilitate de catalogare a produselor
- contor de pasi si ore de lucru
- port USB
- posibilitatea copiilor de rezerva ale produselor si uneltelor
DA-69T
Afisaj
- tactil 17" TFT LCD
- colorat
Software extern
- licenta stationala LITE T3D (crearea secventei de indoire pe PC)
- import fisiere DXF,
- import functii 3D in IGES & SAT din programul LITE T3D
- crearea desenului piesei indoite pe afisajul controlerului (3D)
- crearea automata a programului de indoire pe baza desenului produsului (3D)
- calcul automat al traiectoriei grinzilor si al fortei de indoire in functie de material
- setarea automata a opritorului conform programului de indoire vizualizarea procesului de indoire 3D (simulare de indoire pas cu pas)
CYBELEC 12
Afisaj
- tactil 12" TFT LCD
- colorat
Sistem
- controler intuitiv cu comenzi in limba polona
- stabil sistem de operare Windows CE
- numar maxim de poansoane: 100
- numar maxim de programe: 300
- numar maxim repetari ale unui pas: 24
- numar maxim de materiale: 10
Functii
- Interfata utilizator prietenoasa HMI
- Desen grafic al profilului 2D si vizualizare 3D
- Secventa automata de indoire
- Precizie maxima de indoire datorita algoritmilor avansati
- Tandem
- Import unelte.
- Indoire preliminara / finala.
- Suport pentru masurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industria 4.0
Masina imbina tehnologia avansata cu simplitatea utilizarii, fiind o alegere ideala atat pentru sarcini manuale precise, cat si pentru lucrari de productie eficiente. Componentele de inalta calitate si protectiile avansate asigura fiabilitatea si siguranta in utilizare.
Siguranta

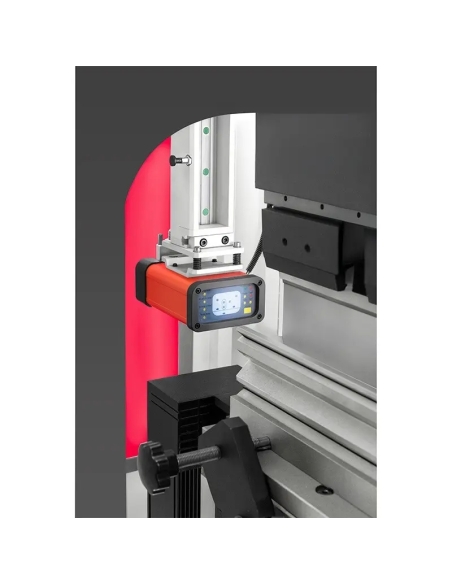

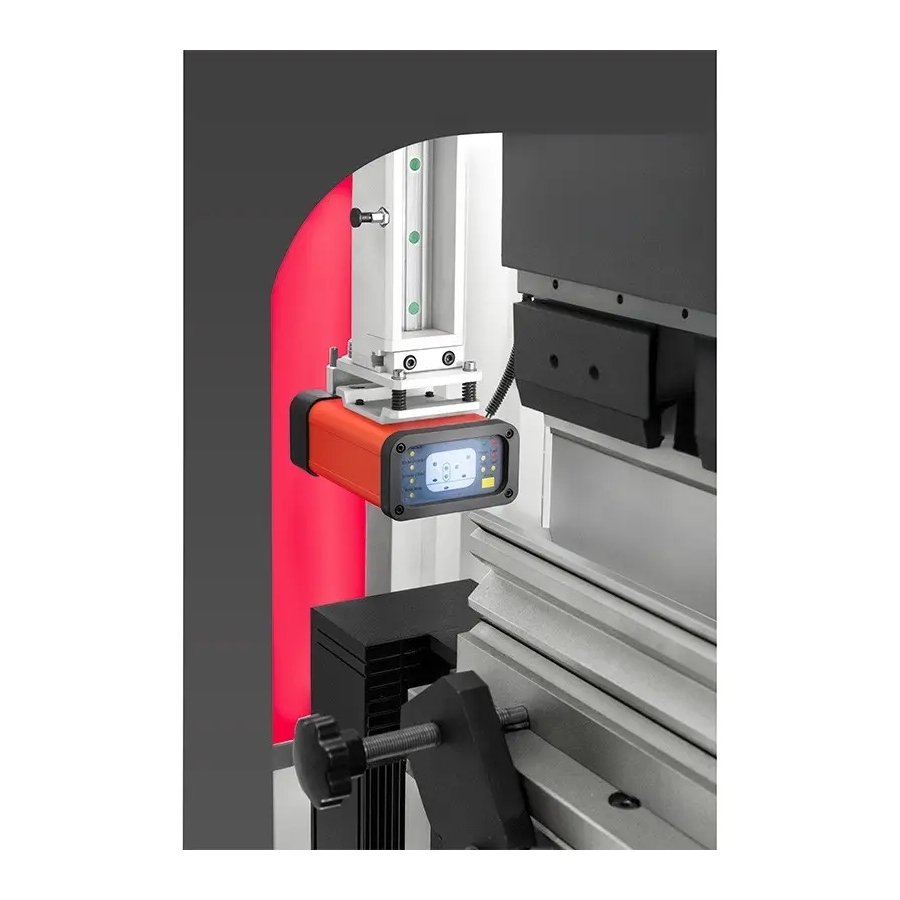

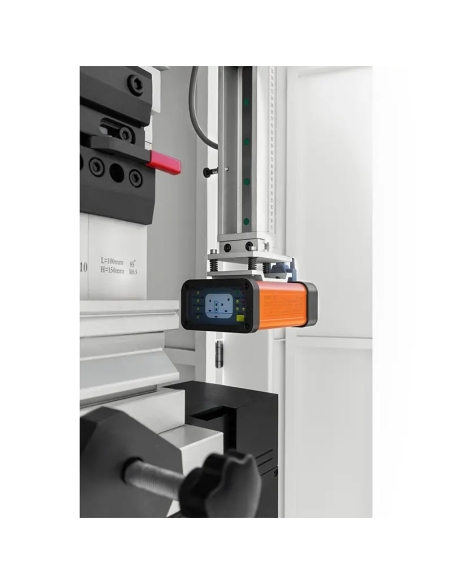

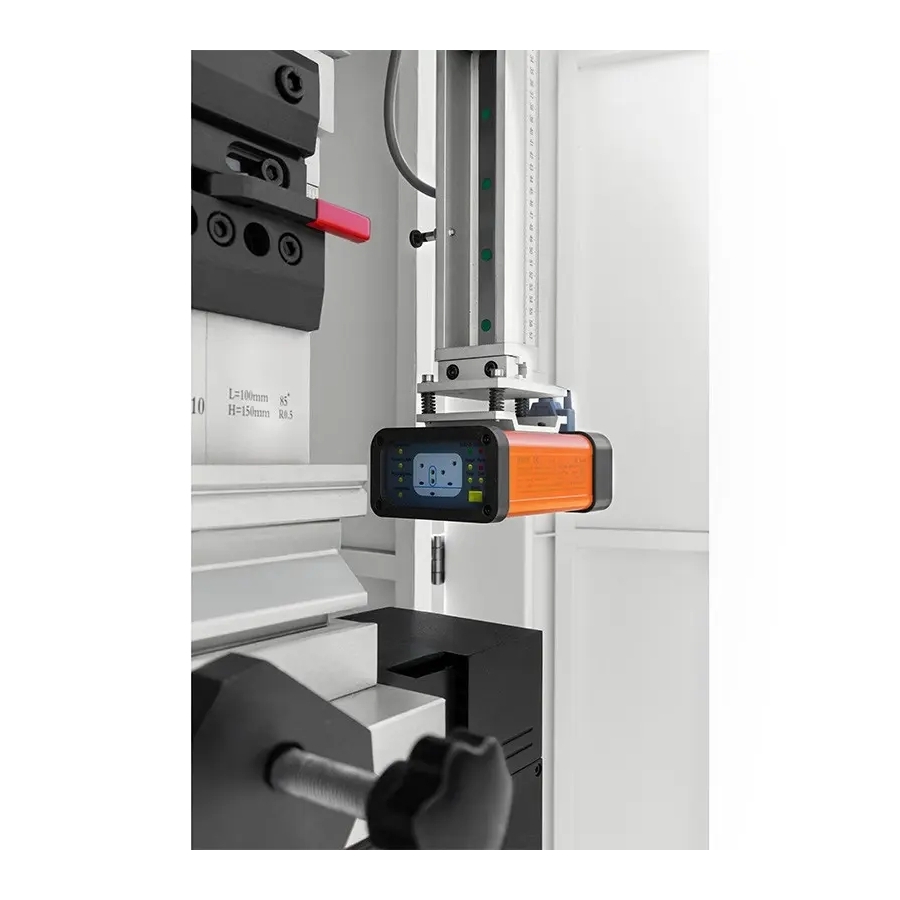

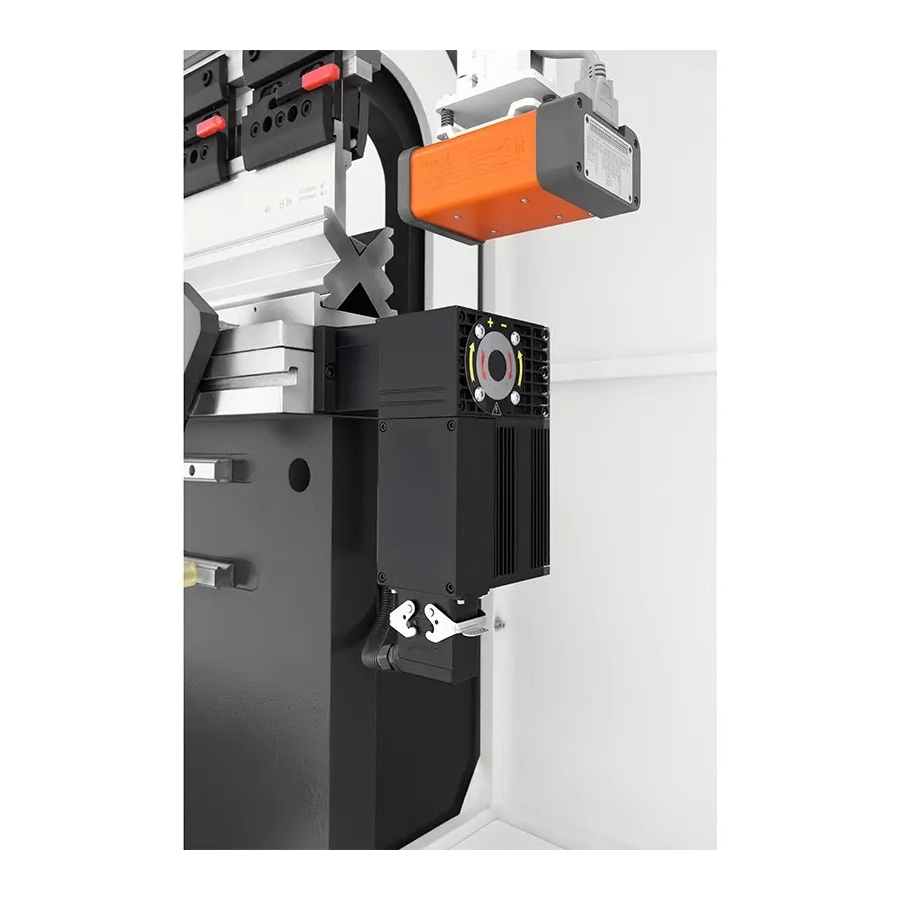

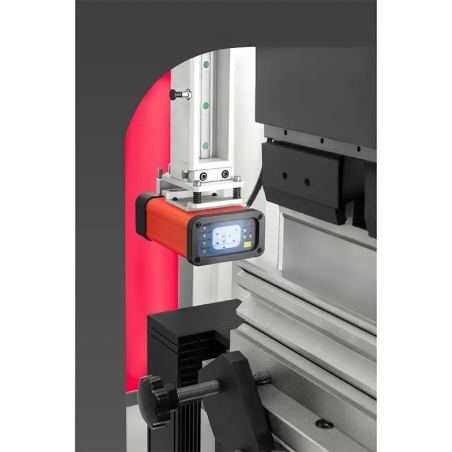

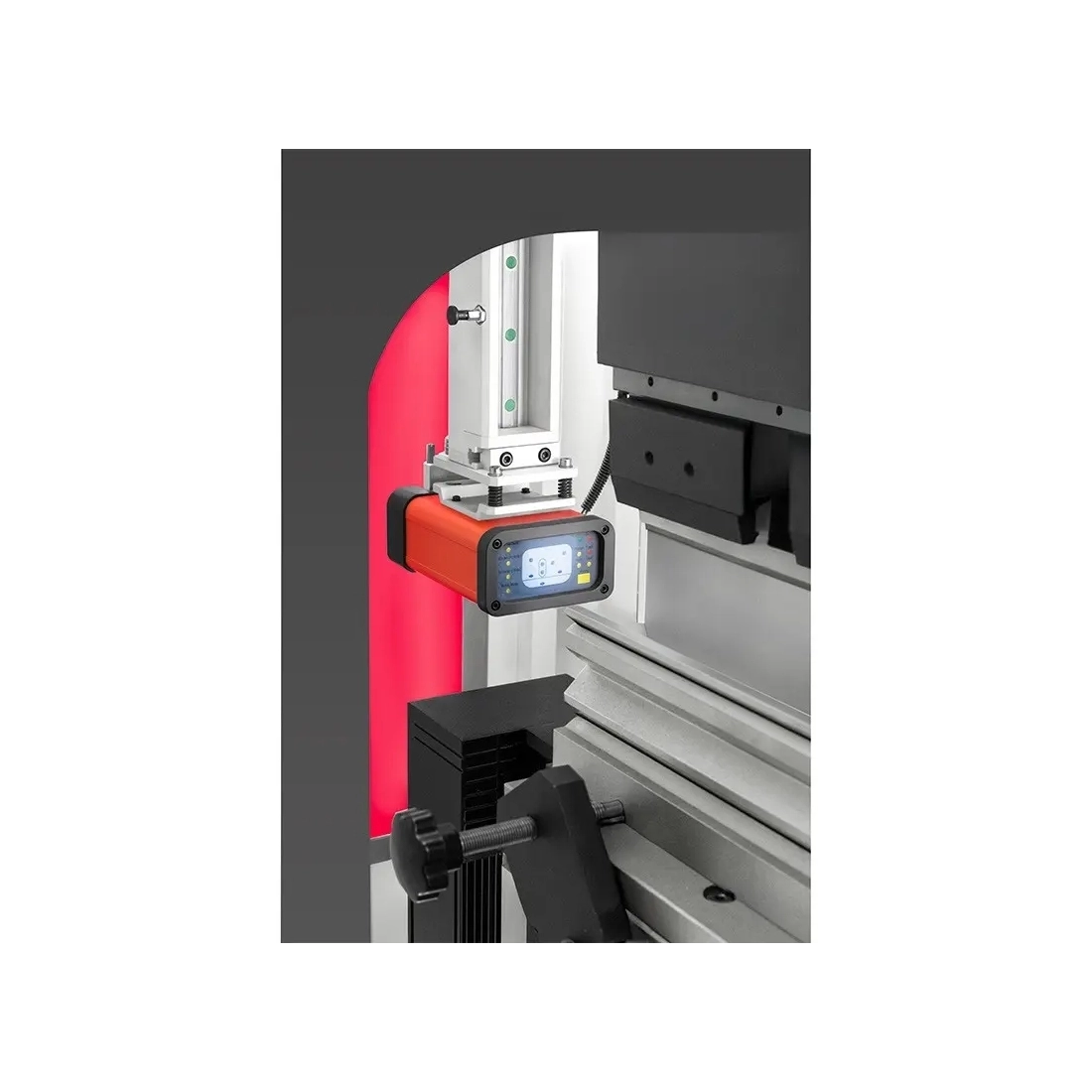

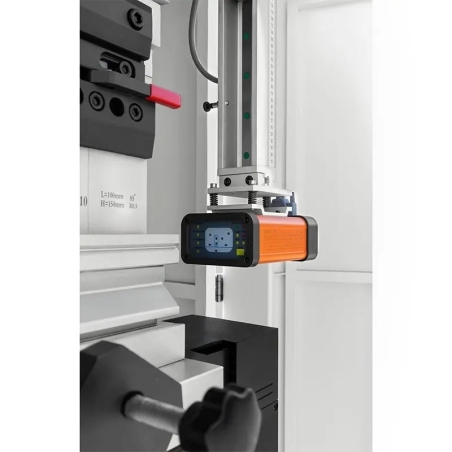

Sistem de siguranta laser
Numai la noi, in standard, sistem de siguranta laser de clasa superioara, protejand operatorul si accelerand de peste doua ori procesul de indoire.

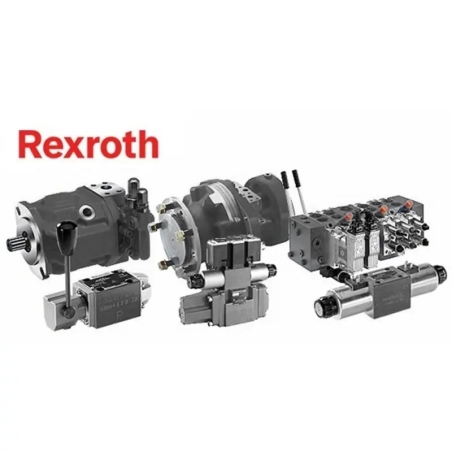

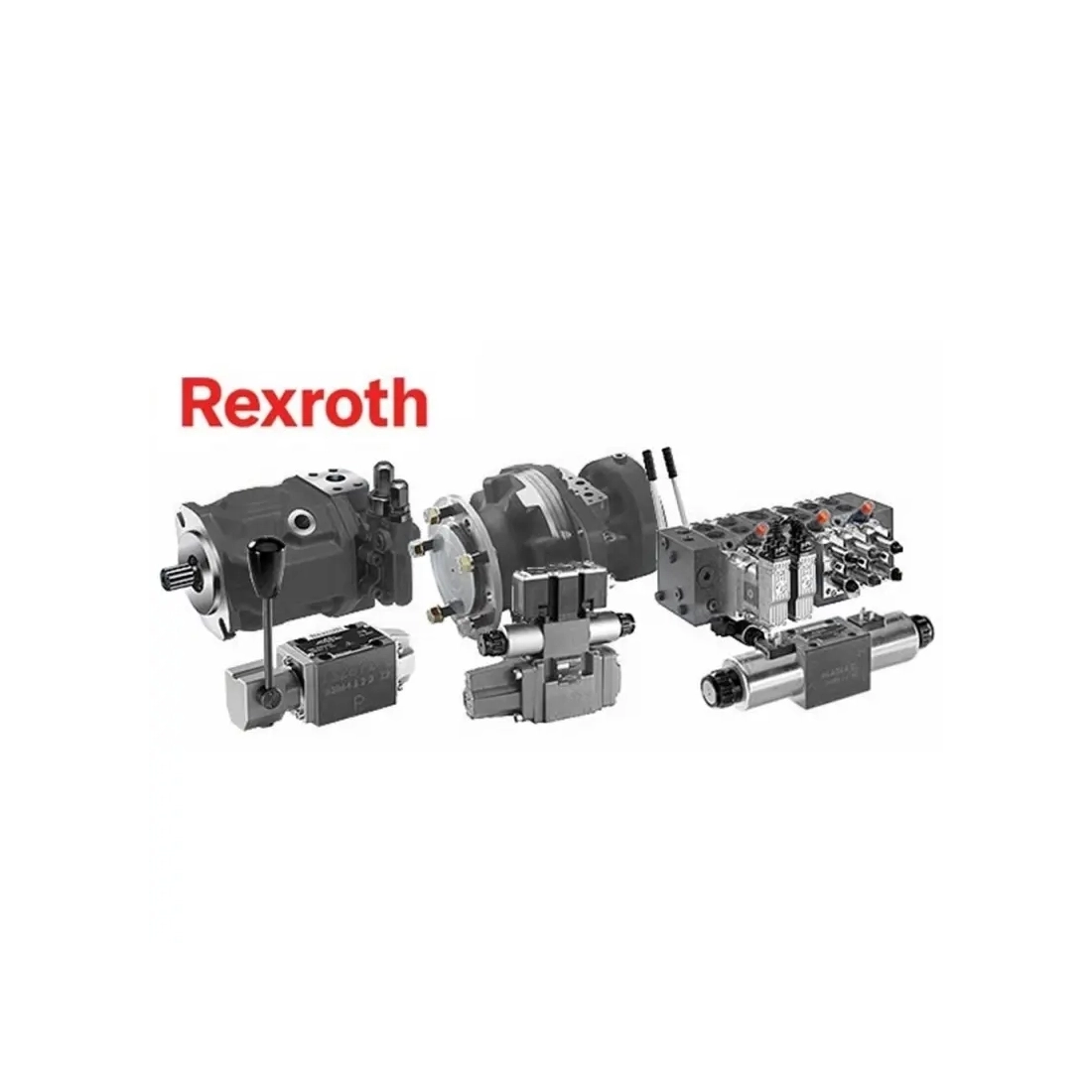

Nu facem economie la siguranta! Conexiuni hidraulice de clasa superioara si supape de siguranta proiectate in Polonia.
Atentie la pseudo protectii de tip poarta sau cortina luminoasa, deoarece nu sunt conforme cu normele CE si pun in pericol sanatatea angajatilor. Dumneavoastra, ca angajator, sunteti responsabil pentru sanatatea angajatului dumneavoastra!
Protectii de siguranta conforme CE
Ergonomie si facilitati suplimentare:
- Controler mobil pe brat mobil
- Iluminare LED: sporeste confortul si siguranta in lucru

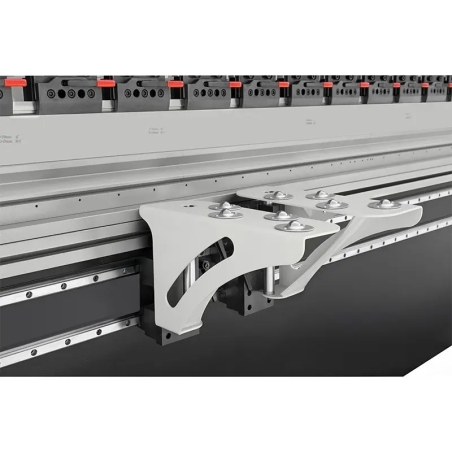

- Suporturi pe ghidaje liniare
- Suporturi sincronizate (optiune)
Suporturi sincronizate pe servomotoare permit indoirea tablelor de dimensiuni mari, care, odata cu momentul de indoire, ridica tabla sub un unghi, pentru ca arcul indoit sa nu se deformeze si sa pastreze unghiul setat.
Ne pasa de siguranta clientilor nostri si a echipelor lor, asa ca prese noastre de indoire sunt echipate cu o serie de protectii avansate. Acestea includ marcaje clare, aparatori laterale, poarta de siguranta din spate, intrerupatoare de urgenta usor accesibile.
Fiecare masina este livrata cu instructiuni de utilizare clare si detaliate in limba polona.
Faptul ca masina are o declaratie CE nu inseamna ca este sigura. Este important ce sisteme sunt incluse!
SCO - Sistem de racire a uleiului
La noi este standard un sistem care garanteaza stabilitatea parametrilor de functionare a masinii, chiar si dupa utilizare indelungata si continua.

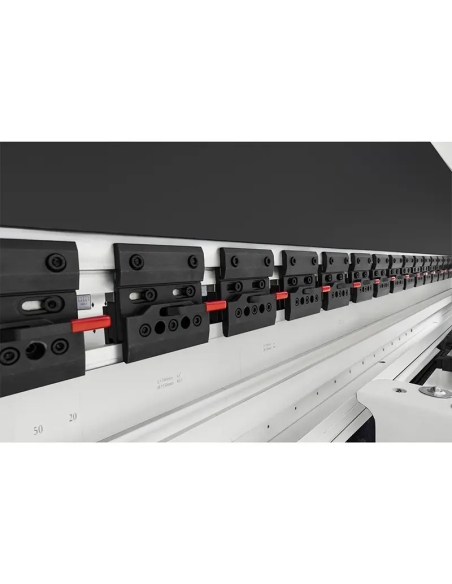

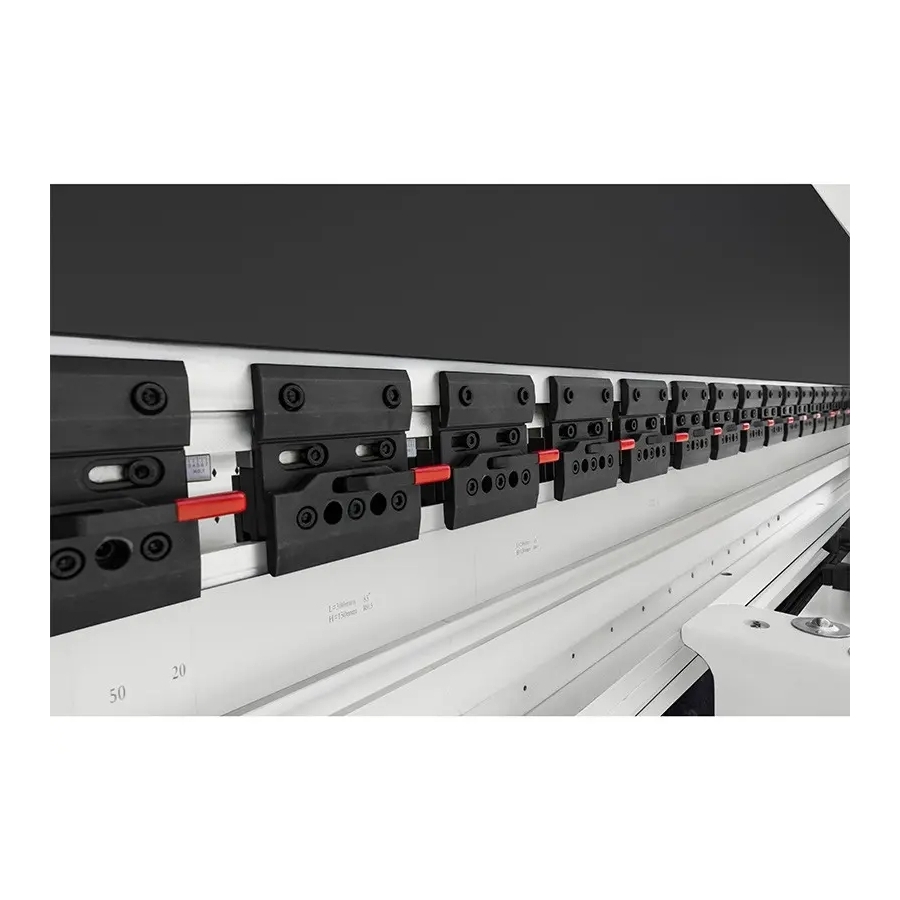

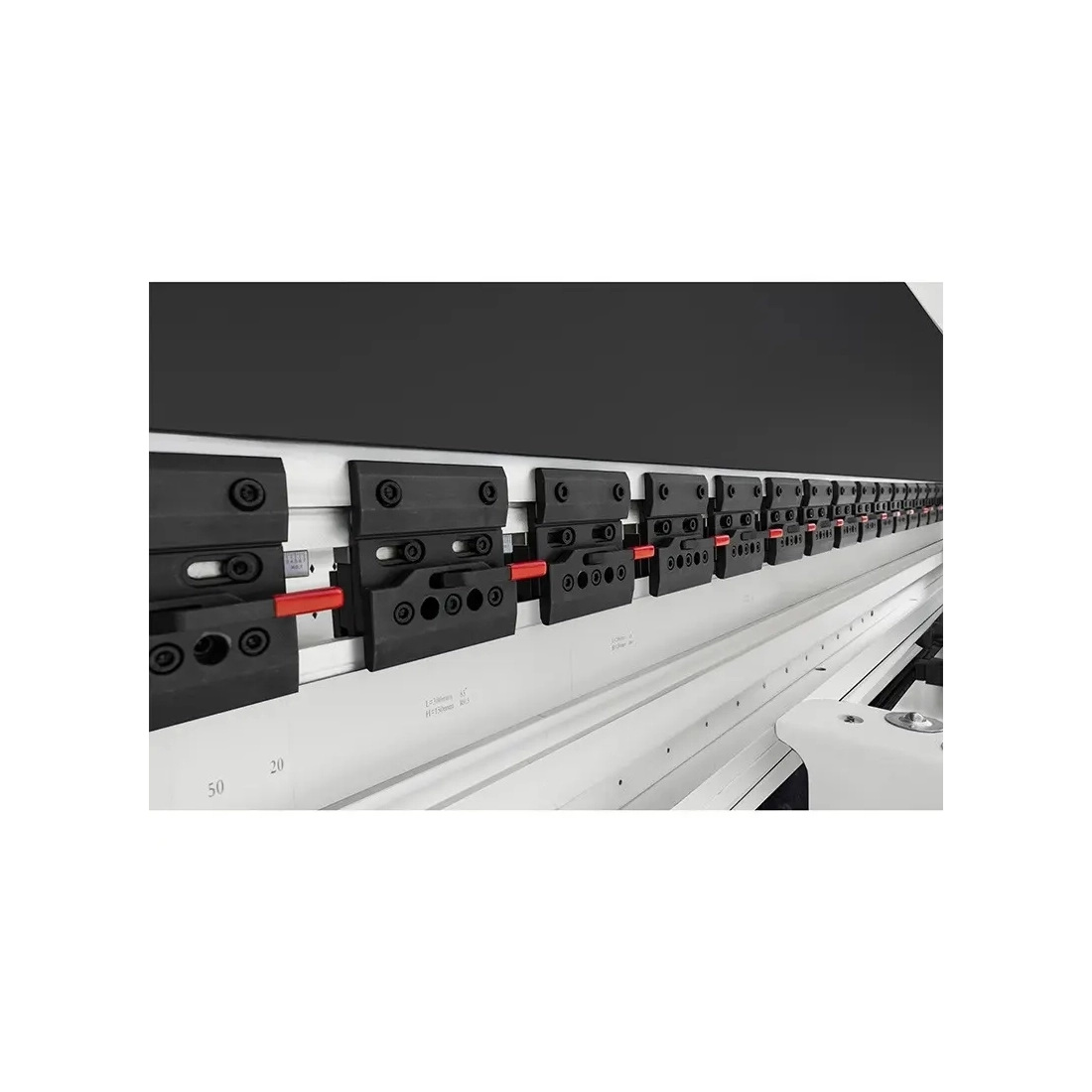

Fixare poansoane si matrite:
- In standard, sunt incluse matrite multigroove divizate pe patru fete si poansoane divizate

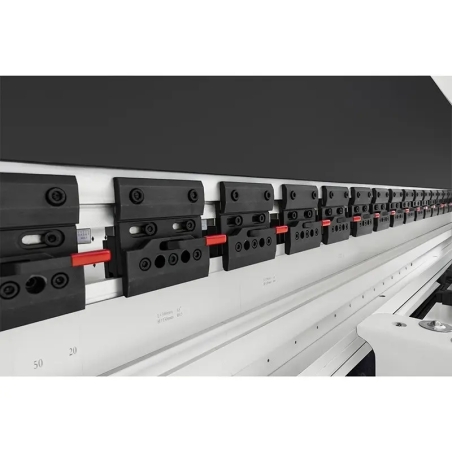

- Sistemul de baza folosit in prese de indoire CORMAK este sistemul manual de tip AMADA (European), permitand schimbari rapide de unelte
- Poansoanele sunt montate lateral pe masina si blocate cu ajutorul suruburilor
Alegerea matritei si a poansonului
Avand in vedere efectul final, este importanta si alegerea corecta a uneltelor pentru presa de indoire, adica matritei si poansonului.

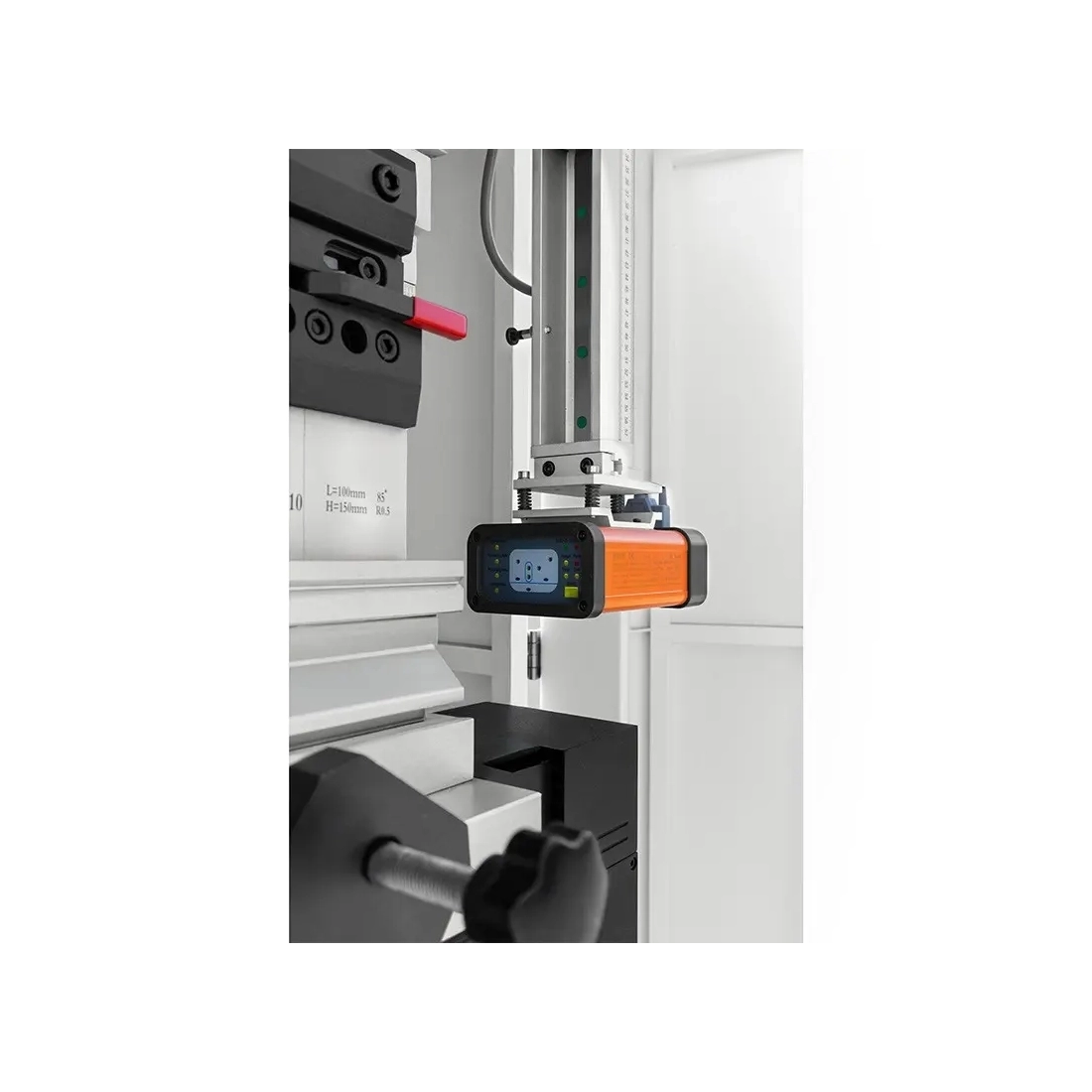

Presele de indoire CORMAK pot masura indoirea in timp real si sa corecteze abaterile pe parcursul procesului, pentru a obtine un rezultat cat mai optim.
In functie de forta de presiune a presei, poansoanele si matritele divizate pot avea lungimi diferite.
Inclus in pretul masinii
Instruire de pana la 3 zile, impreuna cu instalarea masinii
- Ziua 1 - instalare masina si invatarea operarii controlerului.
- Ziua 2 - lucrul independent pe masina sub supravegherea tehnicianului nostru - posibilitatea de a programa piese specifice pe care le produce clientul.
- Ziua 3 - zi suplimentara de instruire utilizabila in termen de 12 luni - pentru intrebari ce pot aparea in timpul utilizarii masinii.
Consultanta telefonica cu un specialist
Poti oricand conta pe ajutorul unui specialist.
Conditii de colaborare
- Garantie 24 de luni.
- Masina este noua de fabrica
- Serviciu de garantie si post-garantie oferit de vanzator
