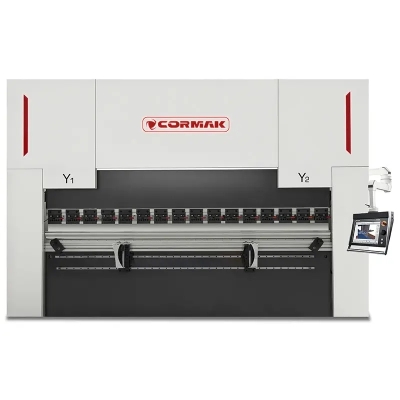

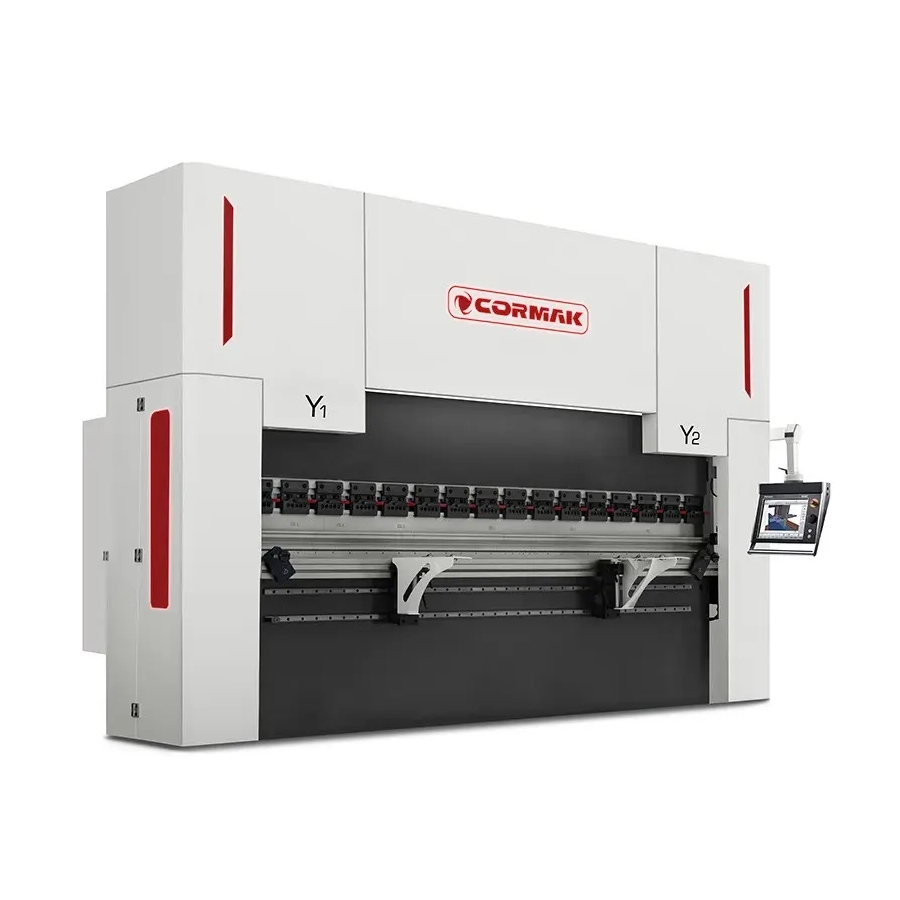

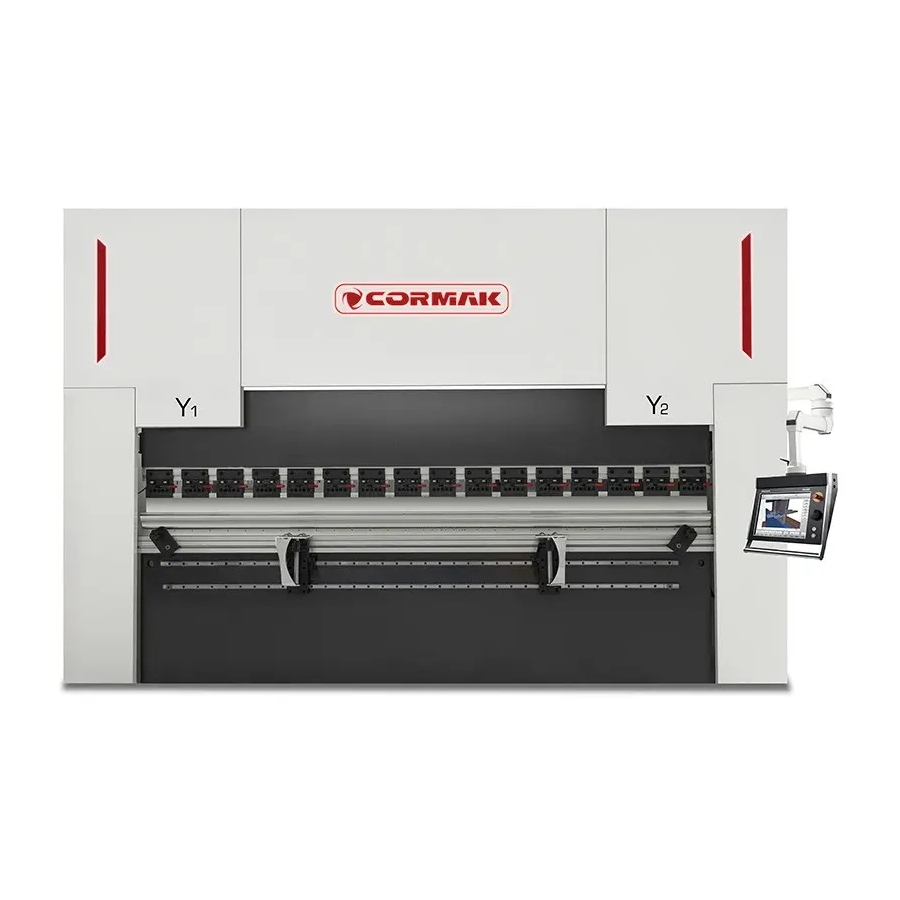

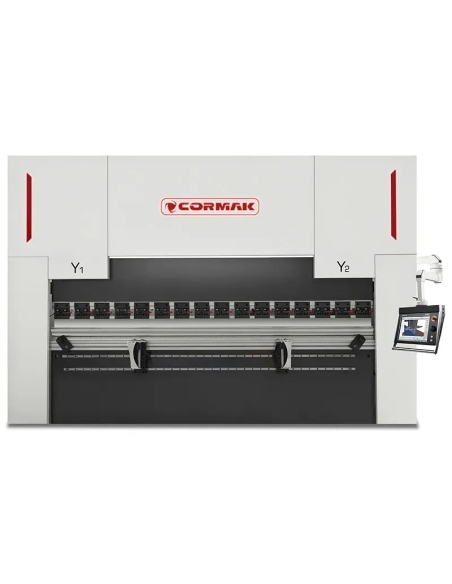

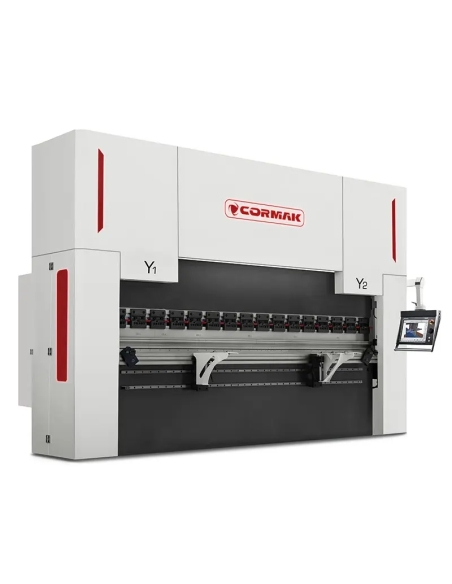

Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 63×3200 DA-53TX
Caracteristici principale

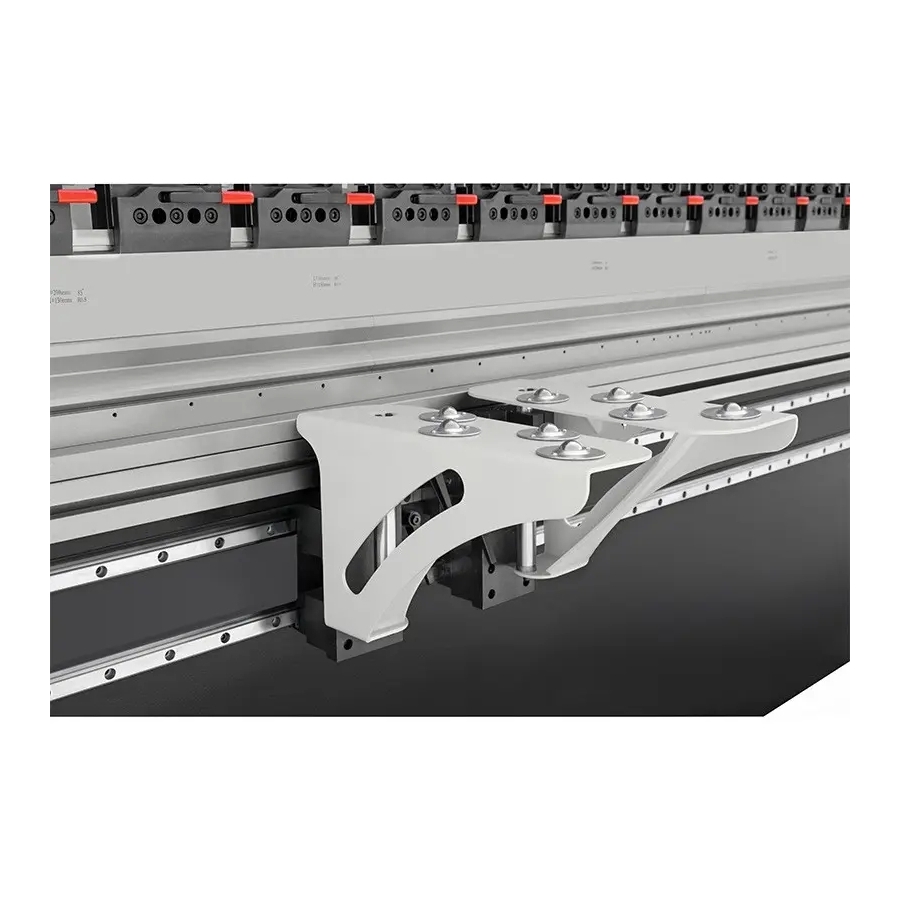

- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiilor de îndoire.

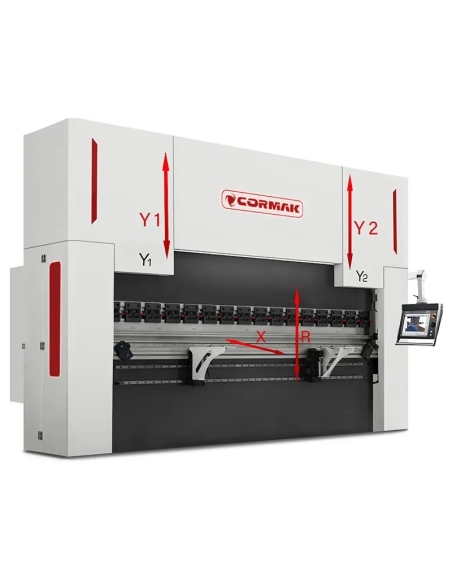

- Reglaj axe Y1, Y2: automat.
- Reglaj axă X: opritor spate cu servodrive și encodere.
- Reglaj axă R: servodrive cu encodere.
- Compensarea săgeții: reglaj automat al săgeții de încovoiere.
- Prindere poanson: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbări rapide de scule.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 4,0 mm |
| Forța nominală | 630 kN |
| Lungime maximă tablă îndoită | 3200 mm |
| Adâncimea gâtului (gardziel) | 250 mm |
| Cursa maximă a grinzii mobile | 120 mm |
| Înălțimea maximă de deschidere | 370 mm |
| Distanța dintre montanți | 2700 mm |
| Deplasare opritor spate | 600 mm |
| Putere motor | 5,5 kW |
| Lungime | 3300 mm |
| Lățime | 1400 mm |
| Înălțime | 2300 mm |
| Greutate | 5000 kg |

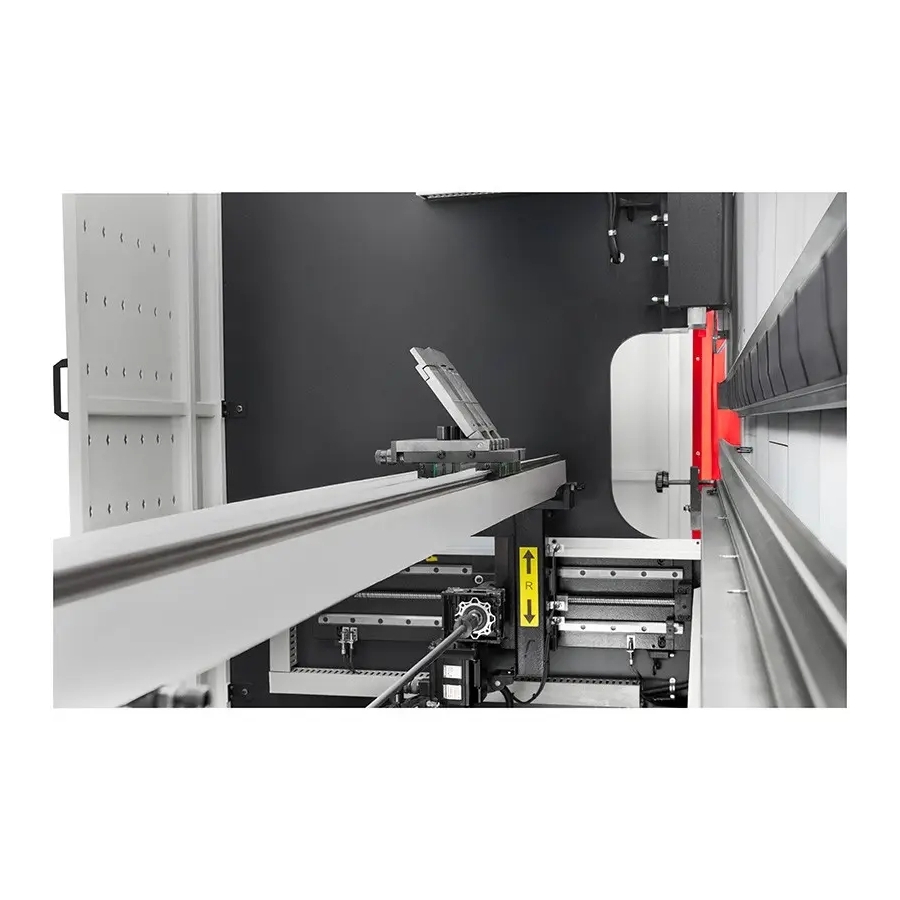

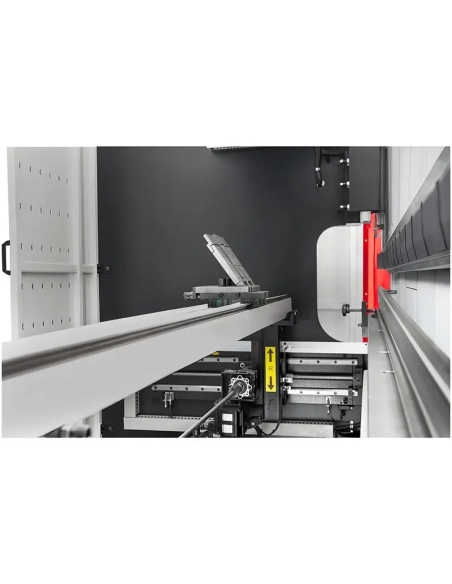

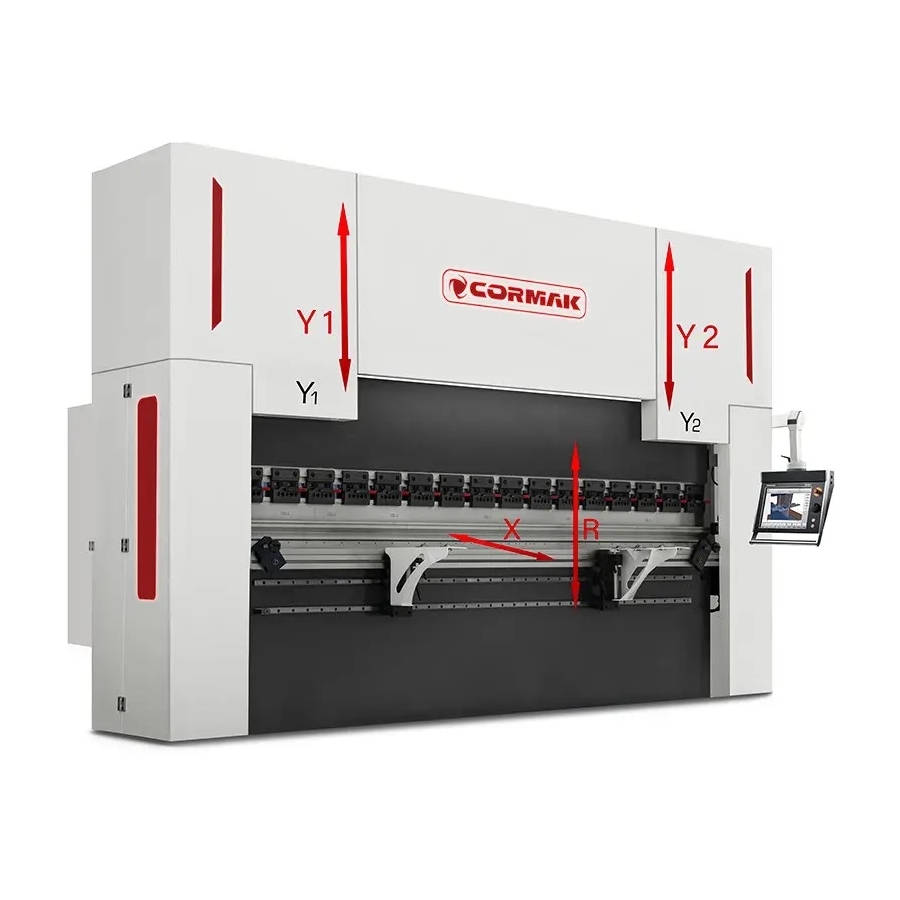

Reglarea opritorului și a axelor
Reglaj automat al retragerii opritorului pe axa X și al axei R, cu reglaj manual disponibil opțional. Axa R facilitează îndoirea razelor mai mari, de exemplu în sistem pas cu pas.
Opțional, este disponibil reglajul degetelor pe axele Z1, Z2, R1, R2, X1, X2 cu servomotoare.
Îndoirea pas cu pas
Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare anumite calcule bazate pe parametrii esențiali ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei porțiunii îndoite a foii de tablă, măsurată pe interiorul îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale necesare pentru a obține o tablă îndoită cu o rază specifică; cu cât numărul de îndoiri este mai mare, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul final este mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.
Deși întregul proces de îndoire pas cu pas poate părea complicat, utilajele și software-ul CORMAK preiau numeroase operații și reduc sarcinile operatorului.

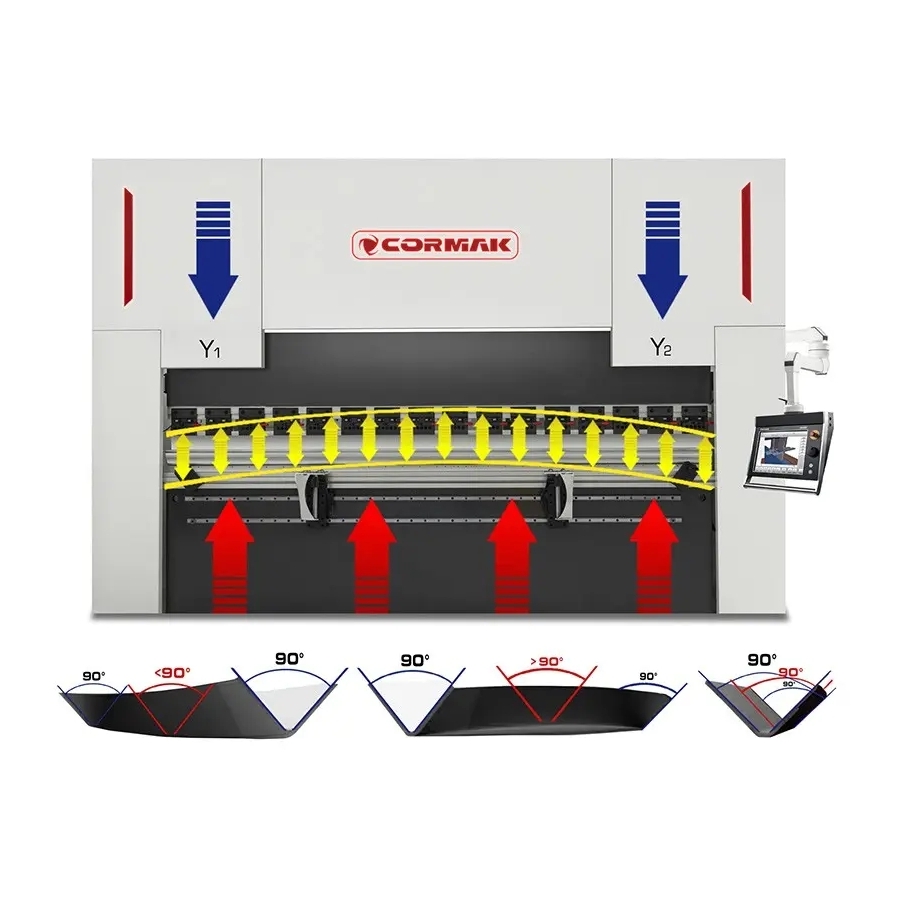

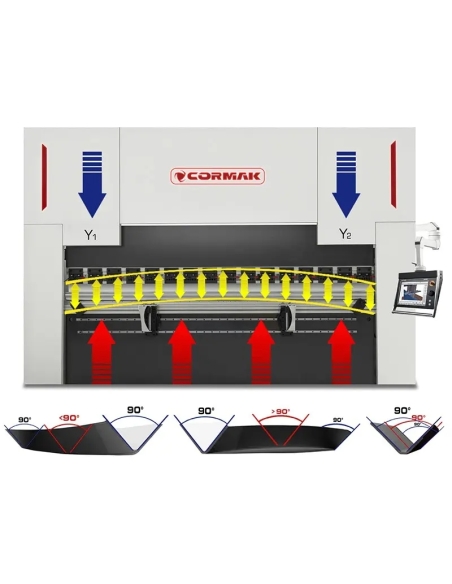

Compensarea automată a săgeții de încovoiere
Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea. Funcția este disponibilă opțional.
Compensarea manuală a săgeții de încovoiere
Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea. Funcția este disponibilă opțional.
Subansamble de înaltă calitate
- Sistem electric: componente marca Schneider/Delta/Eaton.
Control și funcționalitate

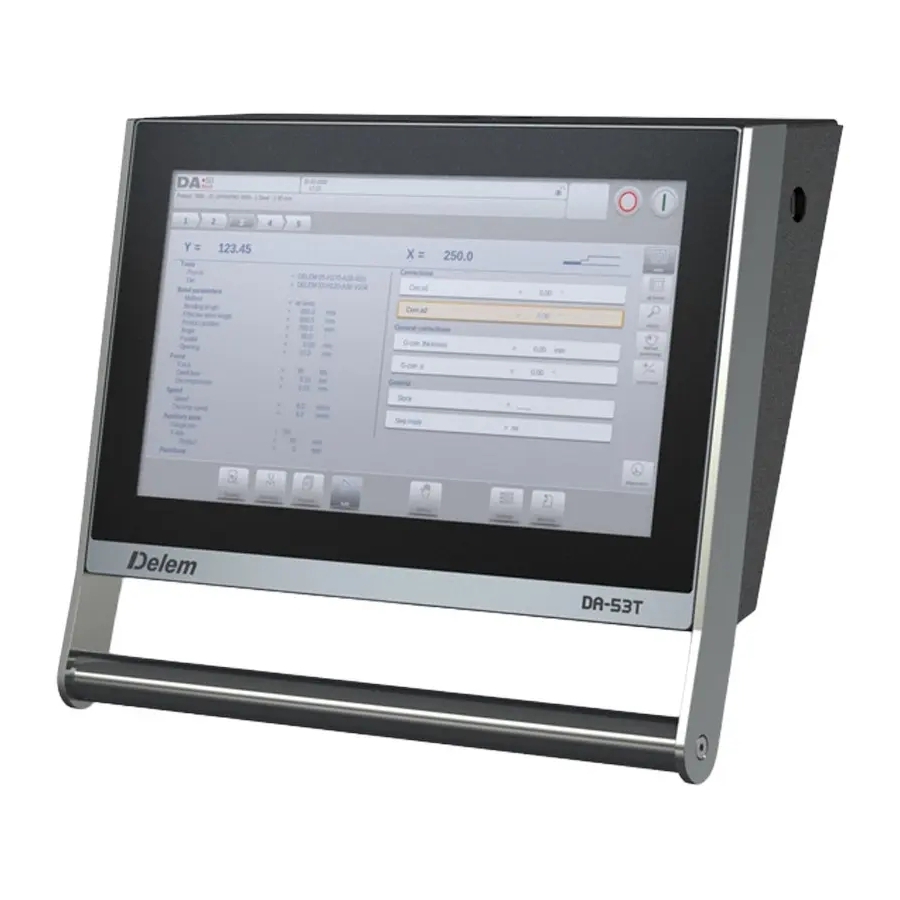

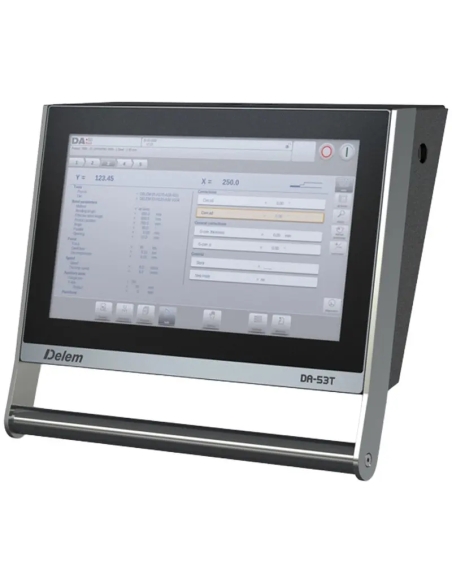

DELEM DA-53TX
- Ecran tactil de 15", montat pe un braț mobil, care oferă libertate de lucru în întregul câmp de lucru al mașinii.
- Algoritmi avansați de programare cu funcție de calcul automat al secvenței de îndoire.
- Suport pentru până la patru axe, permițând operațiuni mai complexe.
- Compatibilitate cu numeroase prese de îndoit.
- Opțiune: crearea desenului piesei îndoite pe afișajul controlerului /2D/.
- Opțiune: generarea programului de îndoire pe baza desenului produsului introdus /2D/.
- Opțiune: lucru pe mașină cu previzualizarea 2D în timp real a secvenței de îndoire.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.
DA-53T+2D
Afișaj
- Tactil 10,1" TFT LCD.
- Color.
Software extern
- Licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de control care elimină coliziunile între axele de lucru.
Funcții
- Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/, descriptivă și grafică.
- Bibliotecă de programe cu posibilitate de previzualizare grafică și catalogare a produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului piesei îndoite pe afișajul controlerului /2D/.
- Crearea programului de îndoire pe baza desenului produsului introdus /2D/.
- Lucru pe mașină cu posibilitatea previzualizării 2D în timp real a secvenței de îndoire.
- Simulare de îndoire 2D pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoiturilor și modificării pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitate de lucru în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care elimină coliziunile axelor X, R, Y1, Y2.
- Calcul automat al cursei grinzii de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
DA-58T
Afișaj
- Tactil 15" TFT LCD.
- Color.
Software extern
- Licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999 (max. 25 pași).
- Număr maxim de repetări ale pasului: 99.
- Comenzi în limba română.
- Logică de control care elimină coliziunile între axele de lucru.
Funcții
- Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu posibilitate de previzualizare grafică și catalogare a produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului piesei îndoite pe afișajul controlerului /2D/.
- Crearea programului de îndoire pe baza desenului produsului introdus /2D/.
- Lucru pe mașină cu posibilitatea previzualizării 2D în timp real a secvenței de îndoire.
- Simulare de îndoire 2D pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoiturilor și modificării pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitate de lucru în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care elimină coliziunile axelor X, R, Y1, Y2.
- Calcul automat al cursei grinzii de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
DA-66T
Afișaj
- Tactil 17" TFT LCD.
- Color.
Software extern
- Licență LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții
- Crearea desenului piesei îndoite pe afișajul controlerului (2D).
- Crearea automată a programului de îndoire pe baza desenului produsului (2D).
- Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire.
- Vizualizare 3D a procesului, cu simulare pas cu pas.
- Setarea automată a degetelor opritorului în raport cu segmentul indicat al poansonului și matriței.
- Mesaje privind coliziunea sculei cu materialul.
- Mesaje de avertizare privind depășirea forței admisibile de apăsare a sculelor.
- Posibilitatea schimbării ordinii îndoiturilor.
- Calcul automat al desfășurării tablei.
- Posibilitatea corectării pașilor individuali ai programului.
- Posibilitatea schimbării ordinii îndoirii și corectării pașilor.
- Posibilitatea controlului manual al axelor opritorului cu buton rotativ de navigare.
- Posibilitate de lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de lucru.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
DA-69T
Afișaj
- Tactil 17" TFT LCD.
- Color.
Software extern
- Licență LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții
- Import fișiere DXF.
- Import funcții 3D în IGES & SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe afișajul controlerului (3D).
- Crearea automată a programului de îndoire pe baza desenului produsului (3D).
- Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire.
- Vizualizare 3D a procesului de îndoire, cu simulare pas cu pas.
CYBELEC 12
Afișaj
- Tactil 12" TFT LCD.
- Color.
Sistem
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale pasului: 24.
- Număr maxim de materiale: 10.
Funcții
- Interfață HMI prietenoasă.
- Desen grafic al profilului 2D și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă de îndoire datorită algoritmilor avansați.
- Tandem.
- Import scule.
- Îndoire inițială și finală.
- Suportă măsurarea unghiului.
- Suportă cititor de coduri de bare.
- Industrie 4.0 configurabil.
Mașina îmbină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producția de serie cu randament ridicat. Subansamblele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.
Siguranță

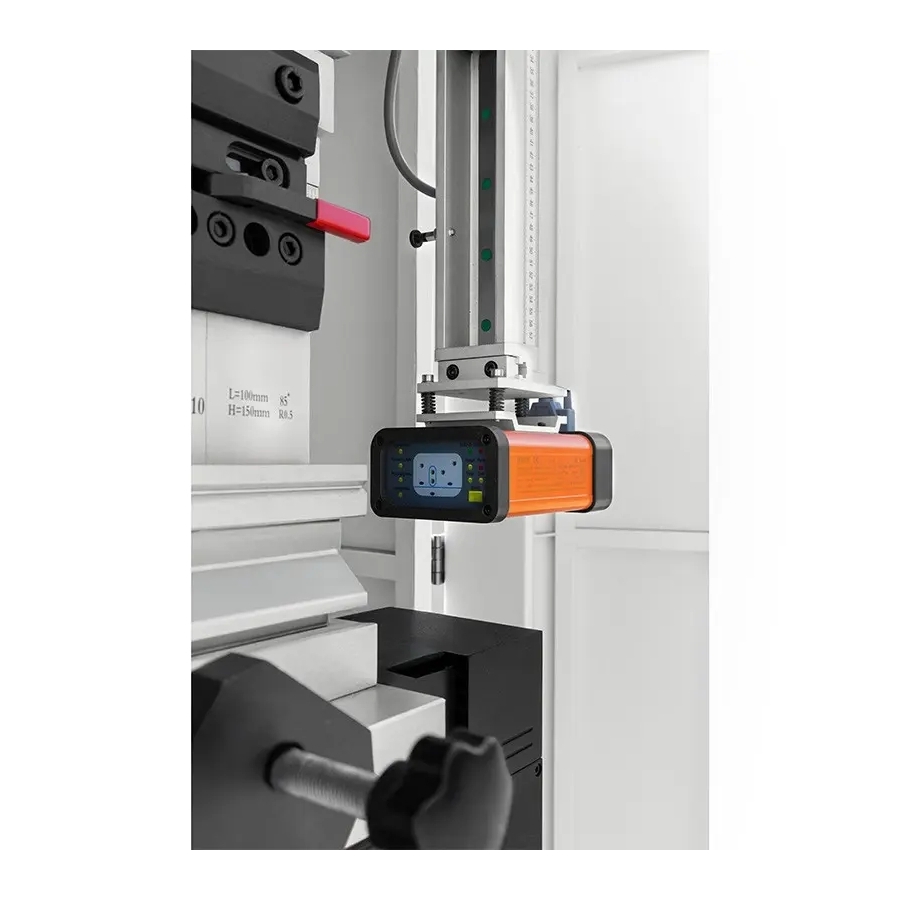

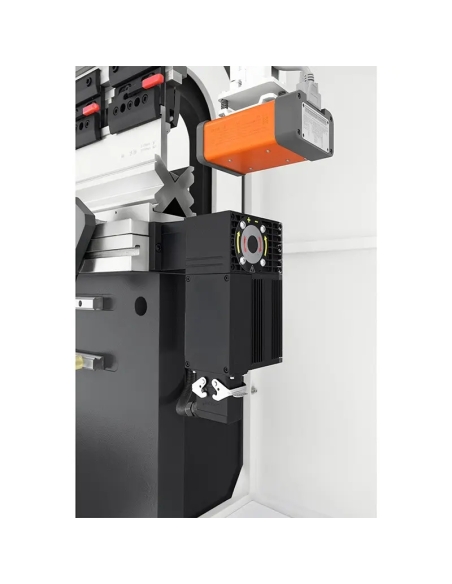

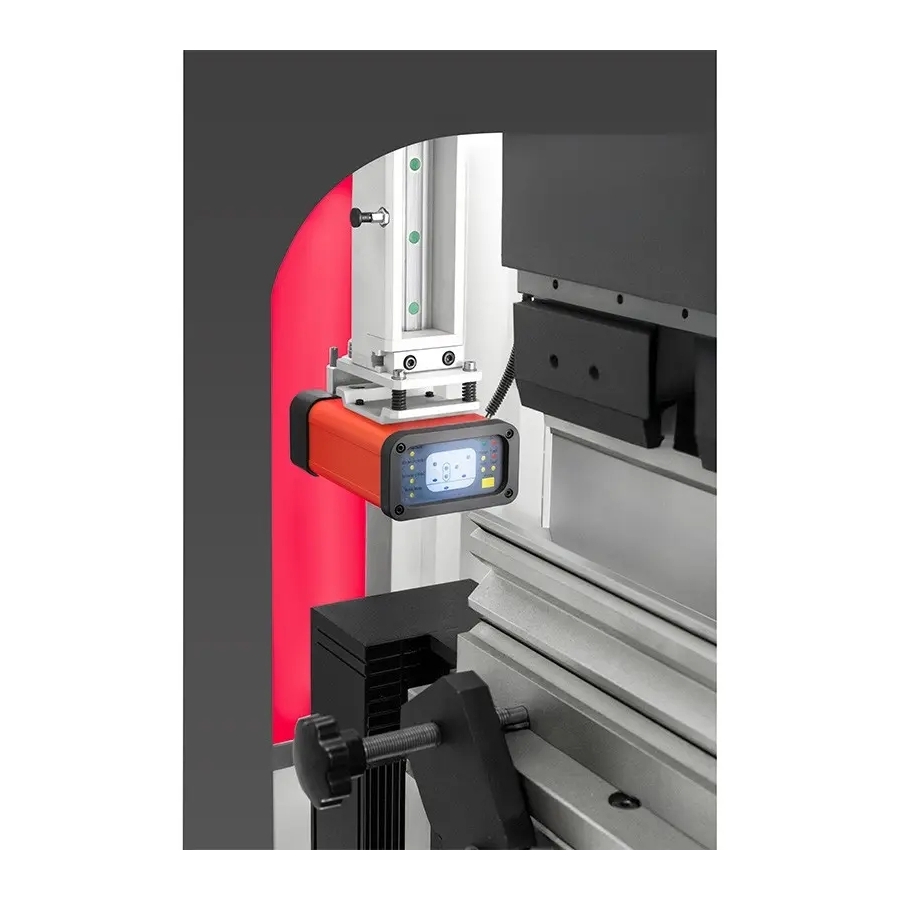

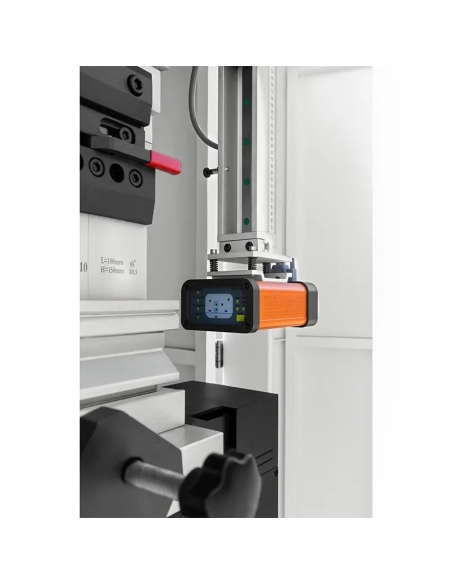

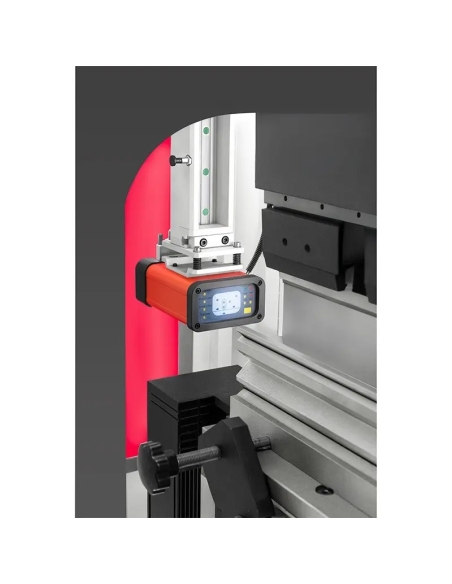

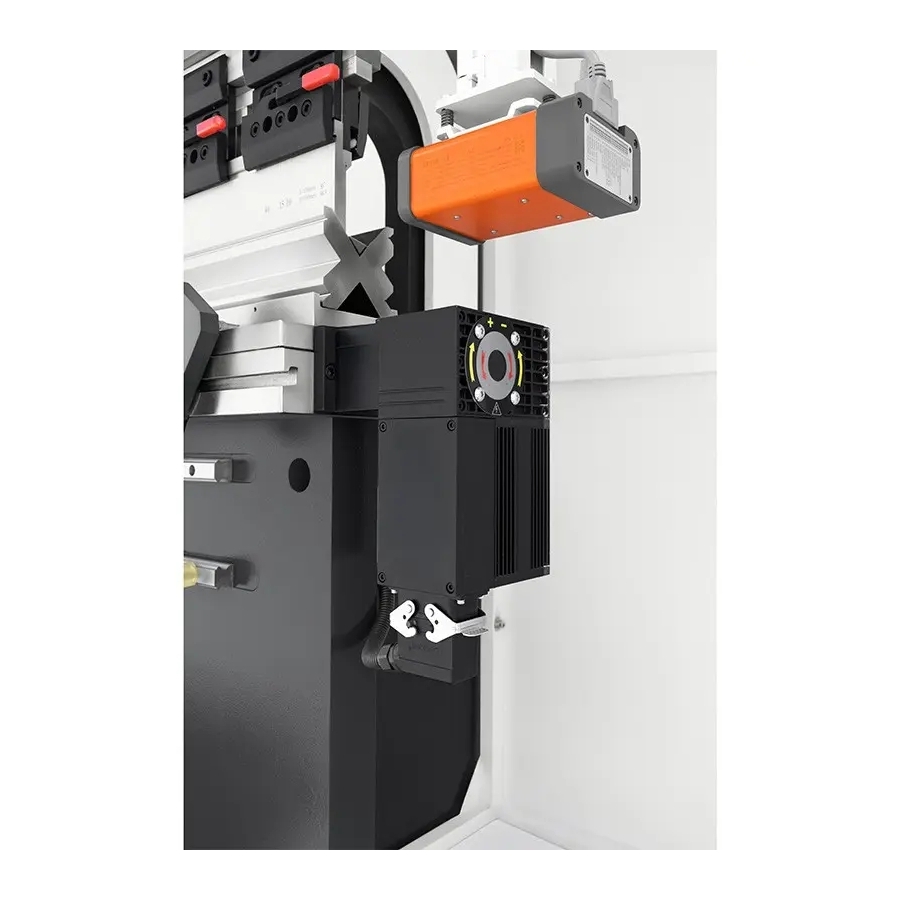

Sistem de siguranță cu laser
Sistemul de siguranță cu laser protejează operatorul și accelerează de peste două ori procesul de îndoire.
Conexiuni hidraulice și supape de siguranță proiectate în Polonia.
Protecțiile de tip porți sau perdele luminoase trebuie să respecte normele CE pentru a evita expunerea operatorilor la riscuri pentru sănătate.
Apărători de siguranță conforme CE
Ergonomie și facilități suplimentare
- Controler mobil: montat pe braț articulat.
- Iluminare LED: crește confortul și siguranța muncii.

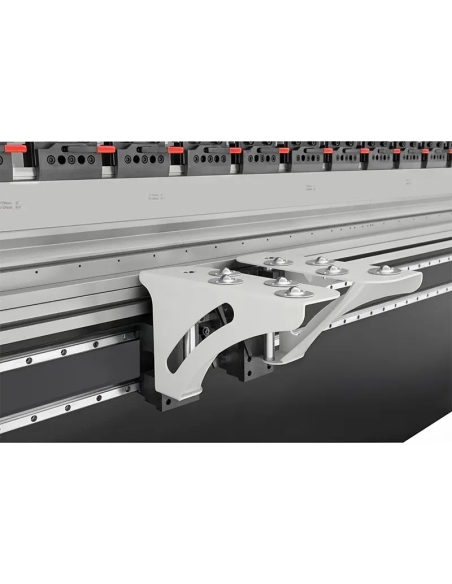

- Suporturi frontale: montate pe ghidaje liniare.
- Suporturi urmăritoare: disponibile opțional.
Suporturile urmăritoare pe servomotoare permit îndoirea tablelor de dimensiuni mai mari. Odată cu momentul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele de îndoit sunt echipate cu o serie de protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță spate și butoane de oprire de urgență ușor accesibile.
Mașina este însoțită de un manual de utilizare clar și detaliat, în limba română.
Declarația CE trebuie completată de sisteme de protecție adecvate pentru exploatarea în siguranță a utilajului.
SCO – Sistem de răcire a uleiului
Sistemul menține stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.

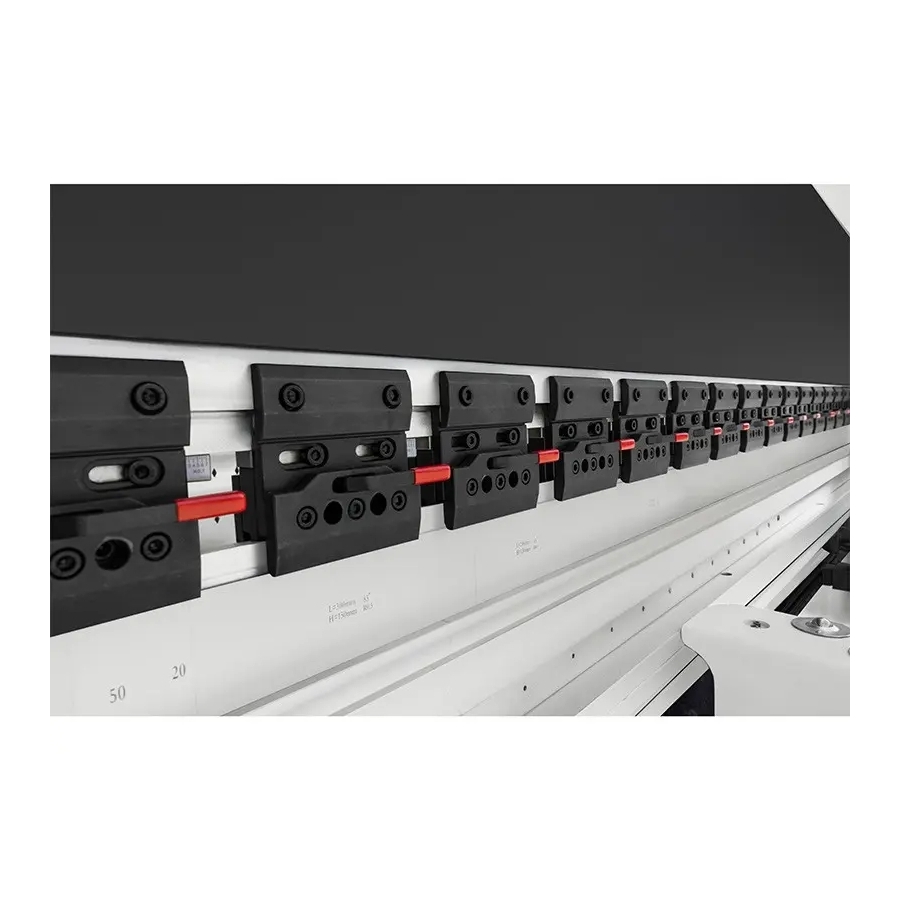

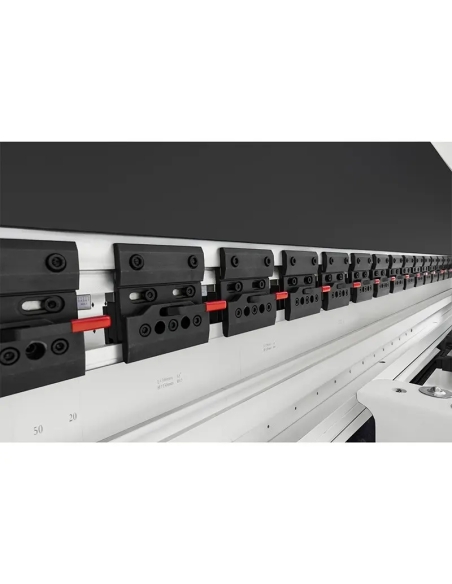

Prinderea poansoanelor și a matrițelor
- Scule standard: matrițe divizate, multi-canelură, cu patru fețe, precum și poansoane divizate.
- Sistem de prindere: sistem manual tip AMADA (European), utilizat la presele CORMAK și conceput pentru schimbări rapide de scule.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă selectarea corectă a sculelor pentru presa de îndoit, respectiv a matriței și a poansonului. Presele CORMAK efectuează măsurători de îndoire în timp real și pot corecta abaterile în timpul procesului pentru a obține un rezultat optim.
În funcție de forța de apăsare a presei, poansoanele și matrițele divizate pot diferi ca lungime.
Prezentare video
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 63×3200 DA-53TX
Evaluare:
(0)
CK.3053
Presa hidraulică CNC CORMAK Servo Elite 63×3200 DA-53TX permite îndoirea precisă a tablei prin utilizarea poansoanelor și matricelor alese corespunzător.
Această presă abkant este echipată standard cu controlerul DELEM DA-53TX și poate fi configurată opțional cu DELEM DA53T, DA-58T, DA-66T, DA69T sau CYBELEC 12 pentru realizarea operațiunilor exigente de îndoire.
Mai multe date tehnice
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 400×4000 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC de îndoit tablă CORMAK Servo Elite 250×6000 Delem 66
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 40×2500 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 40×1600 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 80×2500 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 4000 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 80×3200 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Mașină hidraulică CNC de îndoit tablă CORMAK Servo Elite 200 × 3200 DA-58T
Recenzie produs
-
Recenzii (0)
-
High rating
-
Latest
Contact Cormak Romania: 0775333666
Masini prelucrare metal
- Ferăstraie pentru metal
- Strunguri pentru metal
- Mașini de găurit și frezat metal
- Mașini pentru șlefuit metal
- Masini de slefuit cu banda
- Mașini pentru îndoit țevi și profile
- Mașini de filetat
- Polizoare și șlefuitoare cu discuri
- Exhaustoare pentru șpan metalic
- Mașini de dălțuit, broșare
- Mașini universale de ascuțit
- Poziționere pentru sudură
Masini prelucrare lemn
- Routere CNC
- Ferastraie circulare de formatizat
- Masini pentru aplicat cant si accesorii
- Ferastraie circulare cu masa
- Masini de frezat cu ax inferior
- Exhaustoare, Aspiratoare rumegus si praf
- Masini pentru slefuit lemn
- Fierastraie panglica pentru lemn
- Masini de rindeluit si degrosat
- Masini combinate prelucrare lemn
- Exhaustoare tip masa
- Masini de gaurit, scobit si mortezat
- Ventilator radial rumegus
- Ventilatoare radiale industriale
- Masini de ascutit panze si cutite
- Despicatoare de lemn si tocatoare
- Gatere pentru lemn
