Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125 × 2500 DA-58T
Configurația prezentată este o soluție verificată și eficientă pentru producția de serie.
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
- Reglaj axe Y1, Y2: servomotoare cu encodere.
- Reglaj opritor spate: axa X, cu servomotor și encoder.
- Reglaj axa R: servomotor cu encoder.
- Compensarea deformării: reglare automată a săgeții de deformare.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.
Configurațiile disponibile sunt adaptate nevoilor de producție și tipului pieselor prelucrate. Specificația mașinii se stabilește individual, în funcție de aplicație și cerințele tehnologice.
Parametri tehnici – CORMAK Servo Elite 125 × 2500 DA-58T
| Grosimea maximă a tablei îndoite (S235) | până la 6.0 mm |
| Forța nominală | 1250 kN |
| Lungimea maximă a tablei îndoite | 2500 mm |
| Adâncimea gâtului | 320 mm |
| Cursa maximă a grinzii mobile | 120 mm |
| Înălțimea maximă de deschidere | 390 mm |
| Distanța dintre montanți | 2000 mm |
| Deplasarea opritorului spate | 600 mm |
| Puterea motorului | 7,5 kW |
| Lungime | 2650 mm |
| Lățime | 1550 mm |
| Înălțime | 2400 mm |
| Greutate | 6200 kg |
Reglarea opritorului spate și a axei R
Reglarea retragerii opritoarelor pe axa X și a axei R este automată, iar reglarea manuală este disponibilă opțional. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.


Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea pas cu pas
Pentru obținerea unui rezultat satisfăcător la îndoirea pas cu pas sunt necesare calcule bazate pe parametrii-cheie ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei părții îndoite a foii de tablă, măsurată pe interiorul îndoirii.
- Numărul de îndoiri: numărul de îndoiri individuale necesare pentru obținerea unei table îndoite cu o rază specifică; cu cât sunt mai multe îndoiri, cu atât unghiul fiecăreia este mai mic, iar arcul devine mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.
Deși procesul de îndoire pas cu pas poate părea complicat, utilajele și software-ul disponibile la CORMAK reduc semnificativ sarcinile operatorului.
Compensarea automată a săgeții de deformare

Asigură același unghi de îndoire pe toată lungimea și este disponibilă opțional.
Compensarea manuală a săgeții de deformare

Asigură același unghi de îndoire pe toată lungimea și este disponibilă opțional.

Subansamble de înaltă calitate
- Componente electrice: Schneider/Delta/Eaton.


Control și funcționalitate

Controler DELEM DA-58T
- Ecran tactil: 10", montat pe un braț mobil, oferind libertate de lucru în întregul câmp de lucru al mașinii.
- Programabilitate: posibilitatea salvării a până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la diverse sarcini.
- Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru utilizare rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T, precum și CYBELEC 12.
Controler DA-53T+2D

Afișaj DA-53T+2D
- Ecran tactil 10,1" TFT LCD.
- Afișaj color.
Software extern DA-53T+2D
- Licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem DA-53T+2D
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de control care elimină coliziunile axelor de lucru.
Funcții DA-53T+2D
- Bibliotecă de poansoane și matrițe: 30 poansoane & 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului piesei îndoite pe ecranul controlerului în format 2D.
- Crearea programului de îndoire pe baza desenului introdus în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D pe ecran, cu previzualizarea coliziunilor și simulare pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirii și modificării pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitatea lucrului în mod manual.
- Poziționarea manuală a axelor opritorului.
- Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Calcularea automată a cursei grinzii de îndoire.
- Calcularea automată a forței de îndoire în funcție de material.
- Calcularea automată a poziției opritorului.
- Calcularea automată a razei interioare și a desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

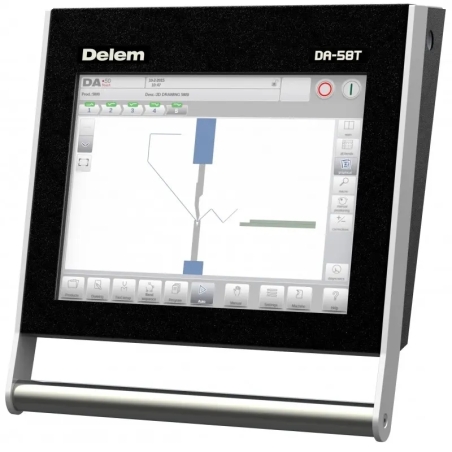

Controler DA-58T

Afișaj DA-58T
- Ecran tactil 15" TFT LCD.
- Afișaj color.
Software extern DA-58T
- Licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem DA-58T
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999 (max 25 pași).
- Număr maxim de repetări ale pasului: 99.
- Comenzi în limba română.
- Logică de control care elimină coliziunile axelor de lucru.
Funcții DA-58T
- Bibliotecă de poansoane și matrițe: 30 poansoane & 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului piesei îndoite pe ecranul controlerului în format 2D.
- Crearea programului de îndoire pe baza desenului introdus în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D pe ecran, cu previzualizarea coliziunilor și simulare pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirii, modificării pașilor programului, introducerii și salvării corecțiilor în memorie.
- Posibilitatea lucrului în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Calcularea automată a cursei grinzii de îndoire.
- Calcularea automată a forței de îndoire în funcție de material.
- Calcularea automată a poziției opritorului.
- Calcularea automată a razei interioare și a desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

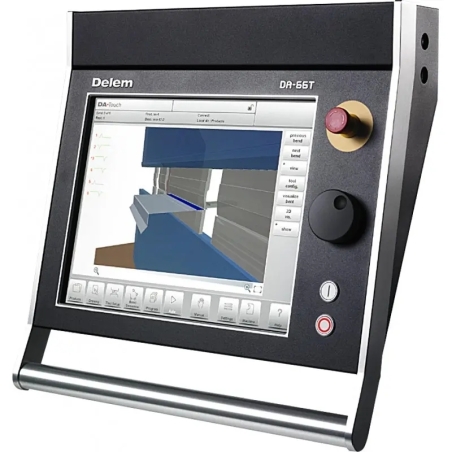

Controler DA-66T

Afișaj DA-66T
- Ecran tactil 17" TFT LCD.
- Afișaj color.
Software extern DA-66T
- Licență LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem DA-66T
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții DA-66T
- Crearea desenului piesei îndoite pe ecranul controlerului în format 2D.
- Crearea automată a programului de îndoire pe baza desenului produsului în format 2D.
- Calcularea automată a cursei grinzii și a forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea procesului în 3D, cu simulare pas cu pas.
- Setarea automată a degetelor opritorului în funcție de segmentul indicat al poansonului și matriței.
- Mesaje privind coliziunea sculei cu materialul.
- Avertizări la depășirea forței admise pentru scule.
- Posibilitatea schimbării ordinii îndoiturilor.
- Calcularea automată a desfășurării tablei.
- Posibilitatea corectării pașilor programului.
- Posibilitatea schimbării ordinii îndoirii și corectării pașilor.
- Control manual al axelor opritorului cu rotița de navigare.
- Posibilitatea lucrului în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor pentru curse și ore de lucru.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
Controler DA-69T

Afișaj DA-69T
- Ecran tactil 17" TFT LCD.
- Afișaj color.
Software extern DA-69T
- Licență LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem DA-69T
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții DA-69T
- Import fișiere DXF.
- Import funcții 3D în IGES & SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe ecranul controlerului în format 3D.
- Crearea automată a programului de îndoire pe baza desenului produsului în format 3D.
- Calcularea automată a cursei grinzii și a forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului.
- Vizualizarea procesului de îndoire 3D, cu simulare pas cu pas.
Controler CYBELEC 12

Afișaj CYBELEC 12
- Ecran tactil 12" TFT LCD.
- Afișaj color.
Sistem CYBELEC 12
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale pasului: 24.
- Număr maxim de materiale: 10.
Funcții CYBELEC 12
- Interfață HMI prietenoasă.
- Desen grafic 2D al profilului și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă a îndoirii datorită algoritmilor avansați.
- Funcție tandem.
- Import de scule.
- Îndoire inițială și finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industrie 4.0.
Mașina îmbină tehnologia avansată cu simplitatea utilizării, fiind adecvată atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Subansamblele și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.
Siguranță
Presa este echipată cu sisteme de protecție destinate siguranței operatorului în timpul procesului de îndoire.
Sistem de siguranță cu laser
Sistemul de siguranță cu laser protejează operatorul și accelerează de peste două ori procesul de îndoire.

Conexiunile hidraulice și supapele de siguranță sunt proiectate în Polonia.


Protecțiile de tip porți sau cortine luminoase trebuie să respecte normele CE pentru a evita expunerea operatorilor la riscuri.
Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare
- Controler mobil pe braț articulat.
- Iluminare LED: crește confortul și siguranța muncii.
- Suporturi pe ghidaje liniare.
- Suporturi urmăritoare disponibile opțional.




Suporturile urmăritoare cu servomotoare permit îndoirea tablelor de dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele abkant sunt echipate cu marcaje clare, apărători laterale, poartă de siguranță în partea din spate și butoane de oprire de urgență ușor accesibile.
Fiecare mașină este însoțită de un manual de utilizare clar și detaliat, în limba română.
Declarația CE trebuie să fie însoțită de sisteme de protecție adecvate pentru utilizarea în siguranță a mașinii.


SCO – sistem de răcire a uleiului
Sistemul de răcire a uleiului este inclus în configurația standard și menține stabilitatea parametrilor de lucru ai mașinii chiar și după utilizarea îndelungată și continuă.
Prinderea poansoanelor și a matrițelor
- Configurație standard: matrițe divizate, cu mai multe caneluri, pe patru fețe, precum și poansoane divizate.
- Sistem de prindere: prindere manuală tip AMADA (europeană), care permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK măsoară permanent parametrii îndoirii și pot corecta abaterile în timpul procesului.

În funcție de forța de apăsare a presei, poansoanele și matrițele divizate pot avea lungimi diferite.



Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Română
- Greutate
- 6200 kg
- Putere motor
- 7,5 kW
- Material prelucrat
- Oțel S235
- Tip acționare
- Hidraulică
- Tip afișaj
- LCD TFT tactil color
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-58T
- Procesor controler
- 200 MHz
- Sistem de operare
- Windows
- Oprire de urgență
- Da
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Limbi panou de control
- Română
- Interfață de comunicație
- USB
- Distanță între coloane
- 2000 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 2400 mm
- Lățime
- 1550 mm
- Lungime
- 2650 mm
- Grosime maximă tablă
- 6 mm (S235)
- Forță nominală
- 1250 kN
- Lungime maximă de îndoire
- 2500 mm
- Adâncime gât
- 320 mm
- Cursă traversă
- 120 mm
- Înălțime maximă de deschidere
- 390 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Servoacționare cu encodere
- Acționare opritor spate
- Servomotor cu encodere
- Acționare axă R
- Servomotor cu encodere
- Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Memorie RAM
- 4 MB
- Număr programe
- Până la 2000 / 9999 (DA-58T)
- Pași per program
- 30 / maximum 25 (DA-58T)
- Repetări per pas
- Maximum 99
- Compensare deformare
- Automată
Manuală (opțional) - Software extern
- Profile-53TL (licență offline)
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125 × 2500 DA-58T
Presa hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125 × 2500 este o presă abkant echipată standard cu controlerul DELEM DA-58T, care permite îndoirea precisă a tablei cu poansoane și matrițe corect selectate.
Opțional, echipamentul poate utiliza controlerele DELEM DA53T, DA-66T, DA69T sau CYBELEC 12, oferind funcții pentru operațiuni de îndoire exigente.
Echipamentul potrivit începe cu o discuție.
Ai nevoie de detalii tehnice sau de o ofertă? Alege cum dorești să ne contactezi.
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Recenzie produs
-
Recenzii (0)
-
Evaluare ridicată
-
Cele mai recente
