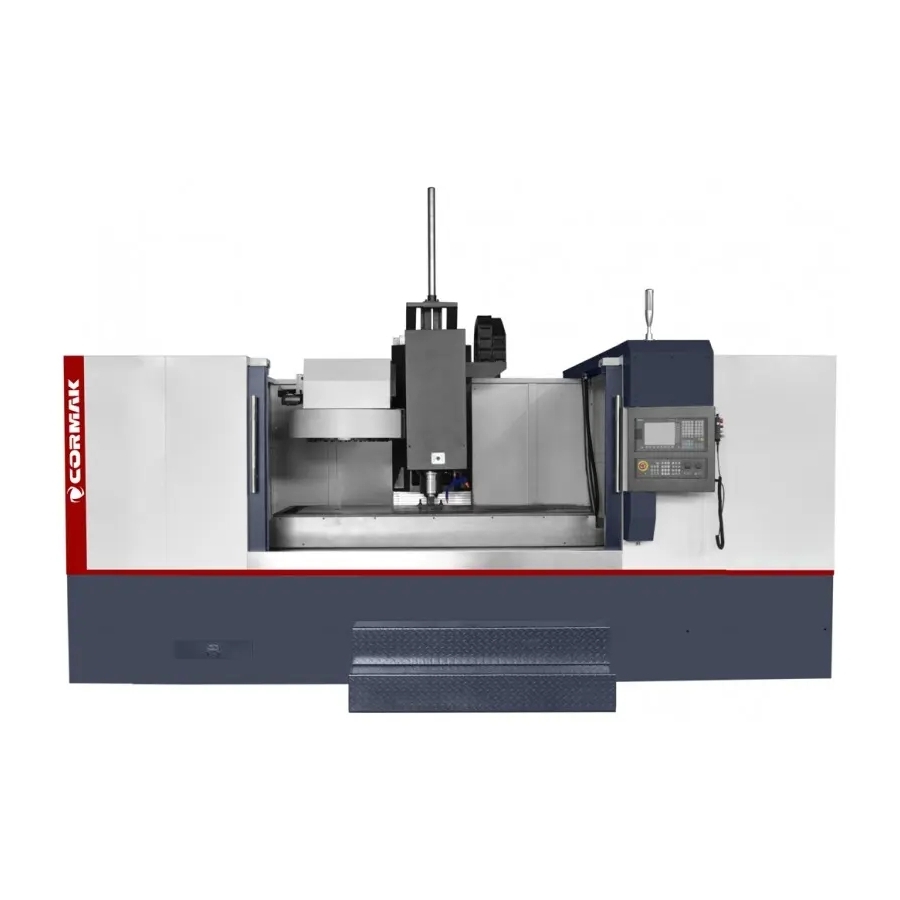

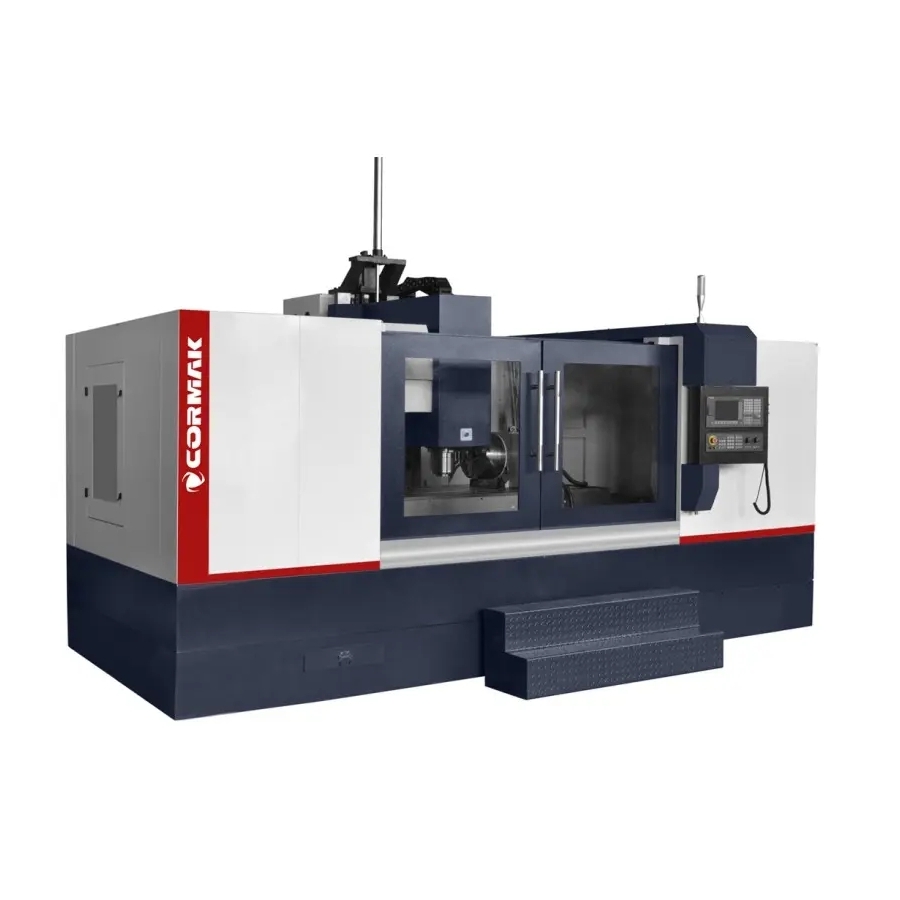

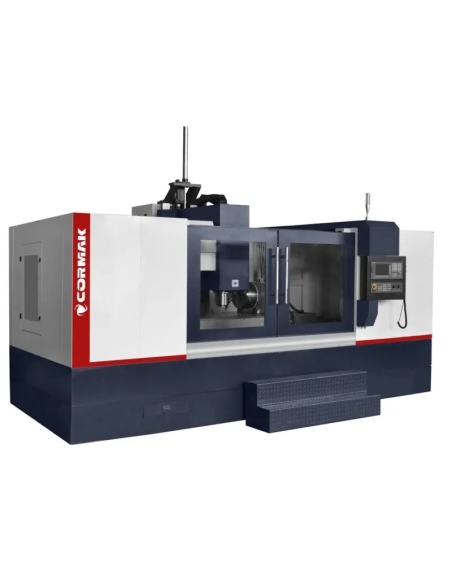

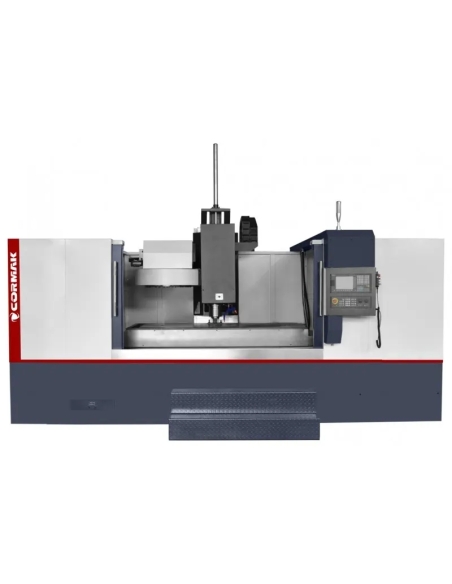

Centru de prelucrare CNC CORMAK MILL 1470
Centrul de prelucrare MILL 1470 este un centru de prelucrare vertical CNC avansat, conceput pentru prelucrarea metalului cu precizie ridicată și productivitate în aplicații industriale exigente. Datorită construcției masive, arborelui puternic și tehnologiilor moderne, utilajul oferă fiabilitate și calitate superioară a pieselor.
Principalele avantaje ale centrului de prelucrare MILL 1470
Centrul de prelucrare vertical MILL 1470 se remarcă prin soluții tehnologice moderne și o structură robustă, care oferă un plus în producția de componente precise, de dimensiuni mari. Este alegerea ideală pentru companiile care caută centre de prelucrare CNC ce combină precizia înaltă, puterea și durabilitatea. Beneficiile cheie includ:
- Precizie maximă: datorită ghidajelor liniare de calitate superioară și șuruburilor cu bile de precizie cu diametrul de 40 mm, mașina atinge o acuratețe de poziționare de ±0,01 mm, ideală pentru piese cu geometrii complexe.
- Construcție masivă: corpul din fontă cu greutatea de 8700 kg, cu sistem de ghidaje pe 4 căi, asigură stabilitate și minimizarea vibrațiilor, permițând prelucrarea pieselor de până la 960 kg.
- Performanță puternică: arborele de 15 kW cu turație de până la 8000 rot/min și avans rapid 15/15/12 m/min permite o prelucrare dinamică și reducerea timpului de ciclu.
- Siguranța operatorului: camera de lucru etanșă protejează împotriva prafului și a așchiilor, oferind un mediu ergonomic și sigur.
- Versatilitate: posibilitatea de extindere cu sisteme de comandă avansate (Siemens 828D, Fanuc Oi-TF), axa a 4-a și răcire prin arbore permite adaptarea utilajului la cerințe specifice de producție.
Construcția și tehnologia centrului de prelucrare MILL 1470
Centrul de frezare MILL 1470 a fost proiectat pentru durabilitate maximă și precizie în condiții industriale solicitante. Componentele esențiale includ:
- Corp masiv din fontă: cu greutatea de 8700 kg și dispunere amplă a ghidajelor dreptunghiulare călite și rectificate, oferă rigiditate excelentă și reduce vibrațiile.
- Sistem de ghidaje: sistemul pe 4 căi crește stabilitatea și permite sarcini mari pe masă, fiind ideal pentru piese grele.
- Ghidaje liniare: ghidajele de înaltă calitate pe axele X, Y, Z asigură mișcări line și precizie la avans rapid de 15 m/min.
- Arbore BT40: putere 15 kW și turație până la 8000 rot/min, cu transmisie pe curea, pentru așchiere eficientă.
- Șuruburi cu bile: șuruburi precise cu diametrul 40 mm și pas 8 mm pe trei axe, pentru acuratețe și repetabilitate ridicate.
- Sistem automat de lubrifiere: reduce uzura componentelor, prelungind durata de viață a mașinii.

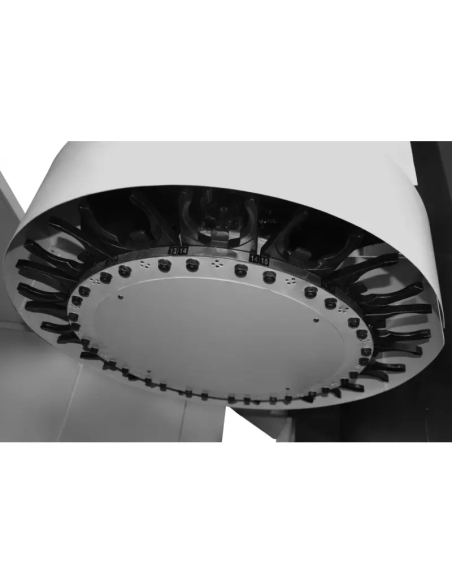

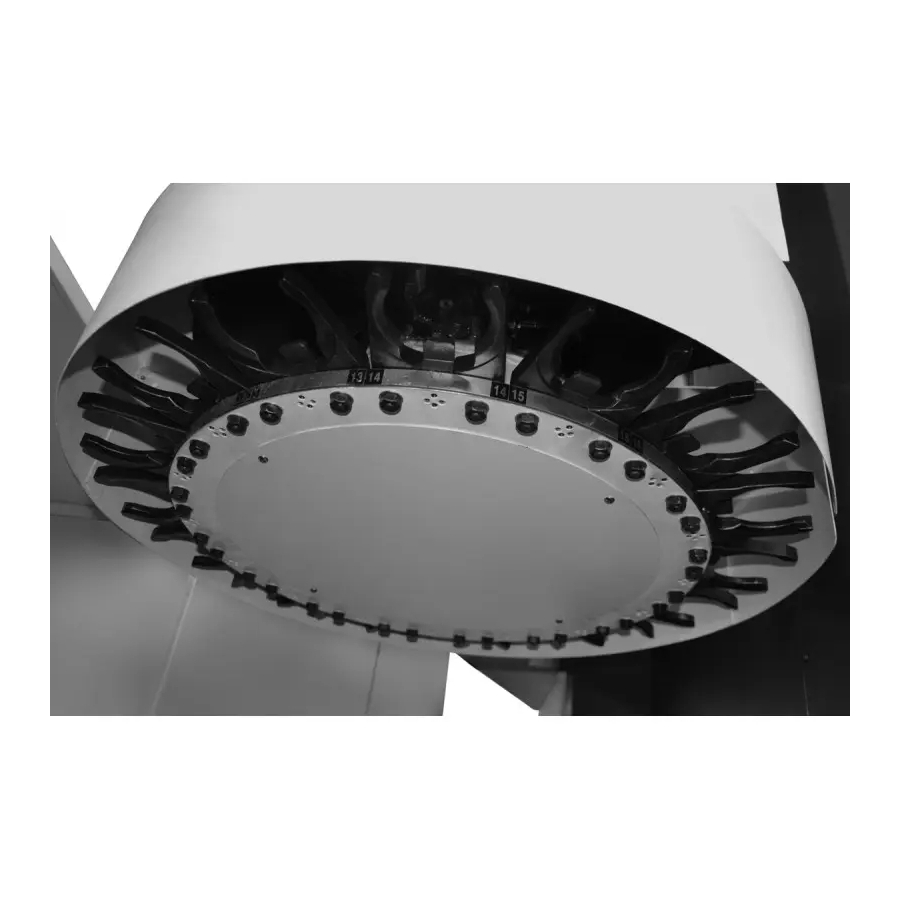

- Magazie de scule: magazia BT50 cu 24 de poziții permite schimbarea rapidă a sculelor, crescând eficiența proceselor.
Precizie și eficiență în lucru
Centrul de prelucrare CNC MILL 1470 oferă o precizie remarcabilă datorită soluțiilor tehnologice avansate. Acuratețea de poziționare (±0,01 mm) și avansul rapid (15/15/12 m/min) permit prelucrarea eficientă a pieselor cu forme complexe și cerințe stricte de toleranță. Comanda avansată Siemens Sinumerik 808 Advanced optimizează traseele sculei, reducând timpul de producție și minimizând erorile.
Aplicații ale centrului de prelucrare vertical MILL 1470
Centrele de prelucrare verticale precum MILL 1470 sunt utilizate într-o gamă largă de industrii, inclusiv:
- Industria auto: producția de componente mari, precum piese de motor, cutii de viteze și elemente de suspensie.
- Industria aeronautică: prelucrarea pieselor cu toleranțe ridicate, de exemplu componente de turbină sau structuri aeronautice.
- Construcția de mașini: fabricarea pieselor grele pentru echipamente industriale și scule de precizie.
- Industria sculelor: producția de matrițe de injecție, ștanțe și alte elemente care necesită precizie înaltă.
Mașina este o alegere excelentă pentru unități de producție mari, care pun accent pe calitate și eficiență în prelucrarea pieselor grele.
Echipare standard
- Sistem de comandă Siemens Sinumerik 808 Advanced
- Arbore 8000 rot/min
- Magazie de scule BT50 cu 24 de poziții
- Lămpi de alarmă tricolore
- Iluminare a zonei de lucru
- Sistem de răcire închis
- Carcasă etanșă
- Sistem automat de lubrifiere
- Sistem pneumatic
Echipare opțională
- Sisteme de comandă Siemens Sinumerik 828D sau Fanuc Oi-TF
- Arbore 10 000 sau 12 000 rot/min
- Răcire prin arbore (20 bar sau 40 bar)
- Axa a 4-a rotativă
- Transportor de așchii cu lanț sau cu șnec
- Sondă de măsurare a sculelor Renishaw TS27R
- Sondă pentru piesă Renishaw OMP60
- Cicluri de măsurare Renishaw
- Separator de ulei și lichid de răcire
- Extractor de ceață de ulei
- Uși automate
- Rigle de măsurare pentru 3 axe
Parametri tehnici – MILL 1470
| Comandă la alegere | SIEMENS 808 ADVANCED |
| Dimensiunea mesei | 1400×700 mm |
| Canale T | 5x22x135 mm |
| Sarcina maximă pe masă | 960 kg |
| Axa X/Y/Z | 1300 x 700 x 700 mm |
| Distanța de la arbore la masa de lucru | 200-900 mm |
| Distanța de la arbore la coloană | 830 mm |
| Con arbore | BT40 |
| Turația arborelui | 100-8000 rpm |
| Acționare arbore | Pe curea |
| Motor arbore | 15 kW |
| Cuplu motor axe X/Y/Z | 22/22/22 N.m |
| Șuruburi cu bile (diametru x pas) X/Y/Z | 40x08/40x08/40x08 mm |
| Viteza de avans rapid pe axele X/Y/Z | 15/15/12 m/min |
| Avans de tăiere X/Y/Z | 8 m/min |
| Capacitate magazie | BT50-24 |
| Lungime maximă sculă | 300 mm |
| Număr scule | 24 |
| Greutate maximă sculă | 7,5 kg |
| Alimentare electrică | 25 KVA |
| Presiune aer | 5-7 kgf/cm2 |
| Acuratețe de poziționare | ±0,01 mm |
| Dimensiuni | 3920x2800x2810 mm |
| Greutate | 8700 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Centrele de prelucrare MILL 1470 sunt echipate cu sisteme de comandă profesionale de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diverse cerințe de producție, de la operații simple la procese de prelucrare complexe.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC destinată strungurilor și frezelor din clasa de bază, ideală pentru ateliere mici și medii. Caracteristicile principale includ:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de învățare al operatorilor.
- Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicată mașinilor cu cerințe standard, cu integrare facilă a servodrive-urilor SIEMENS.
Comenzi CNC – Siemens și Fanuc
Centrul de prelucrare MILL 1470 oferă sisteme de comandă CNC avansate, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare facilă.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, ideală pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrări dinamice și rularea ciclurilor complexe.
- Integrare cu CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea de extindere cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționare îndelungată.
- Cicluri avansate de strunjire: ideală pentru operații de așchiere de precizie, precum filetare și canelare.
- Operare intuitivă: interfața clară accelerează programarea.
