Mai multe date tehnice
- Nou

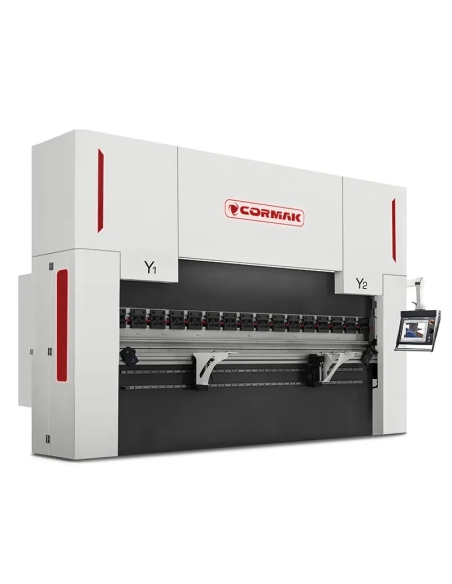

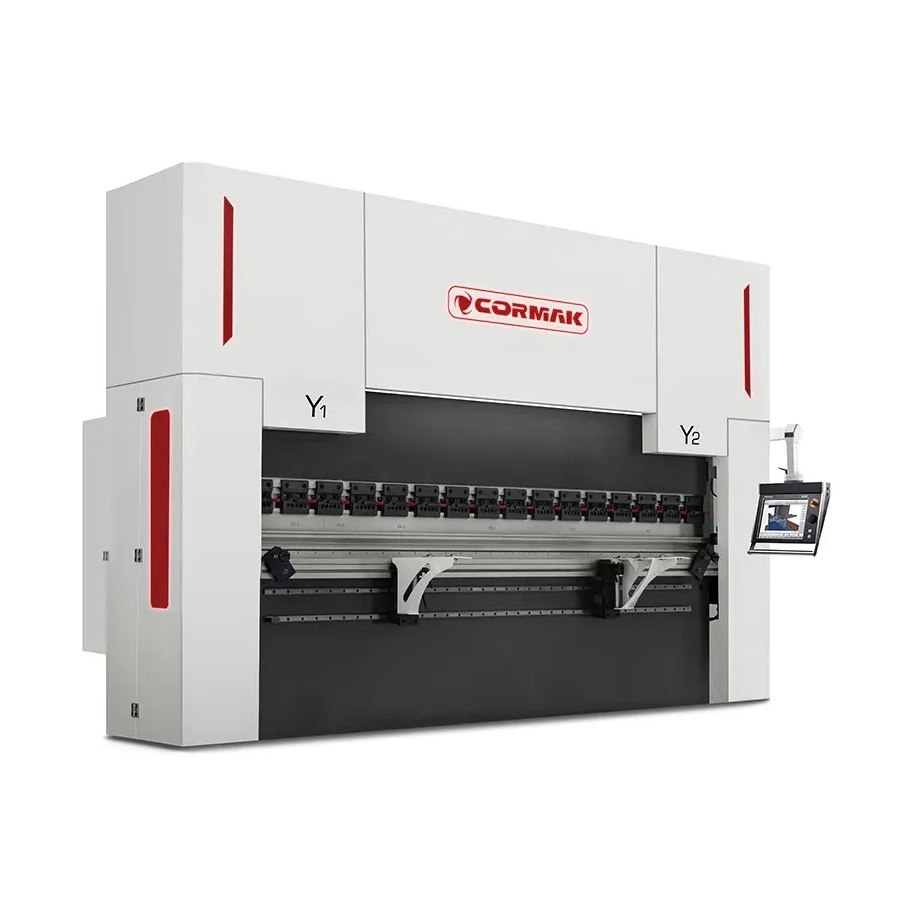

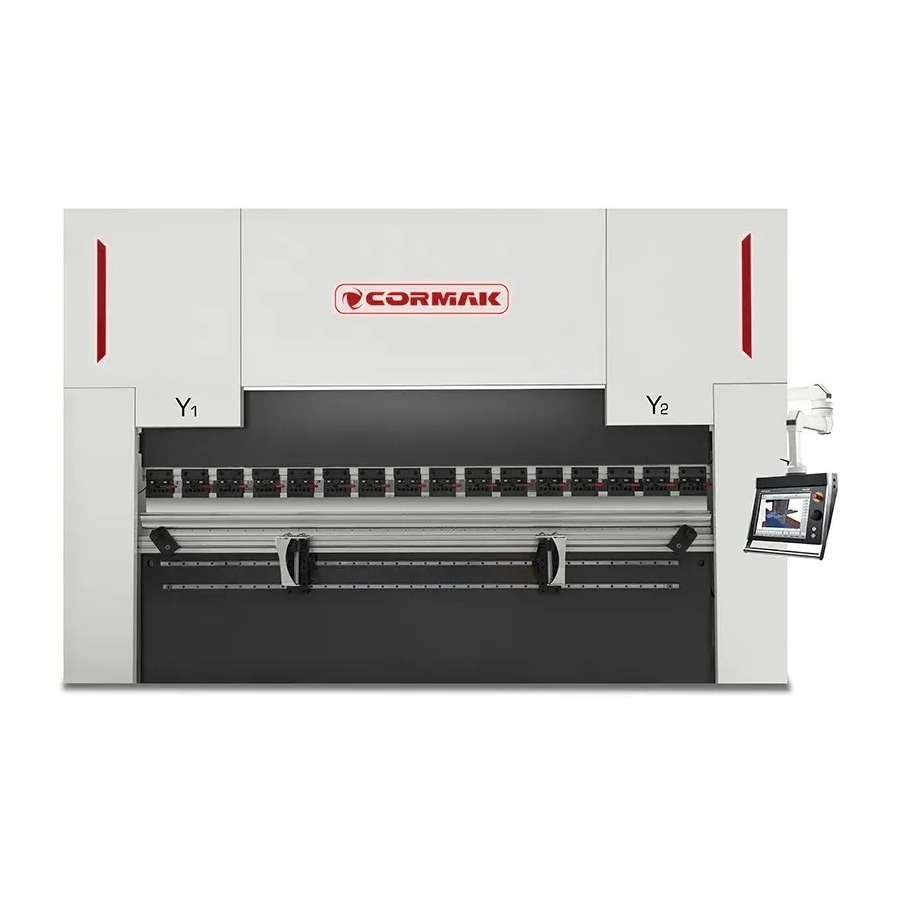

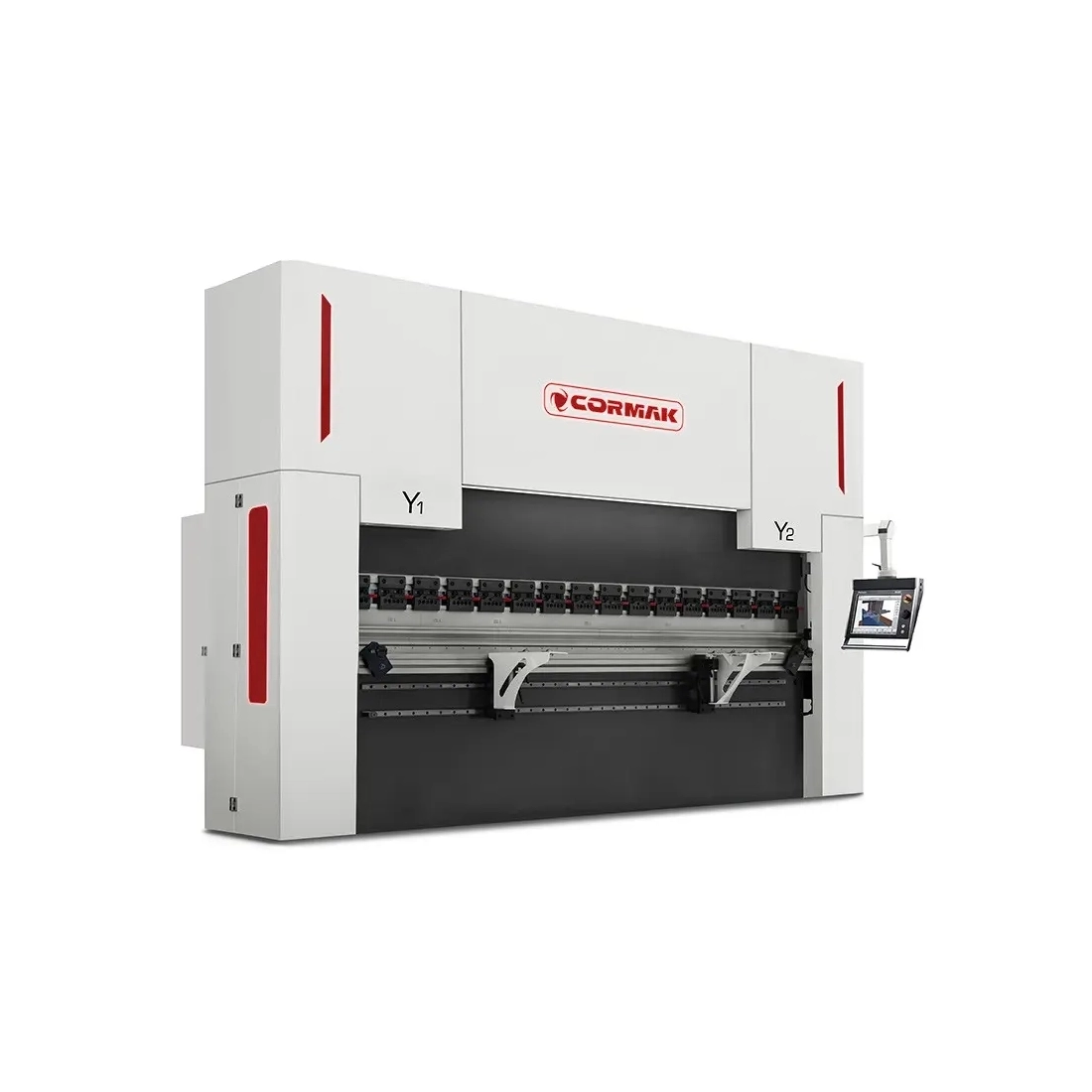

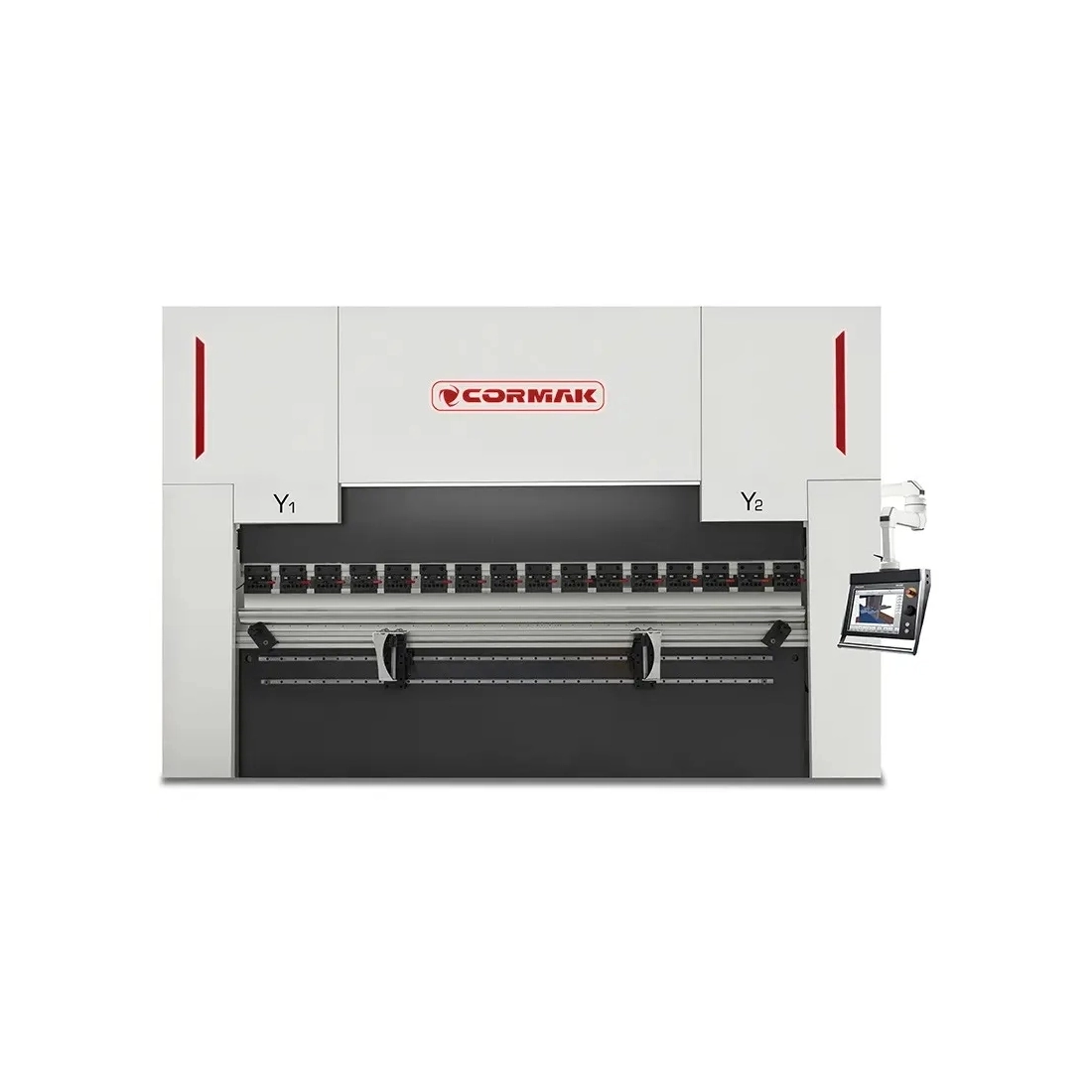

Configuratia prezentata reprezinta cea mai frecvent aleasa optiune de echipare de catre clienti - o alegere verificata si eficienta pentru productia in serie
Caracteristici principale:
-

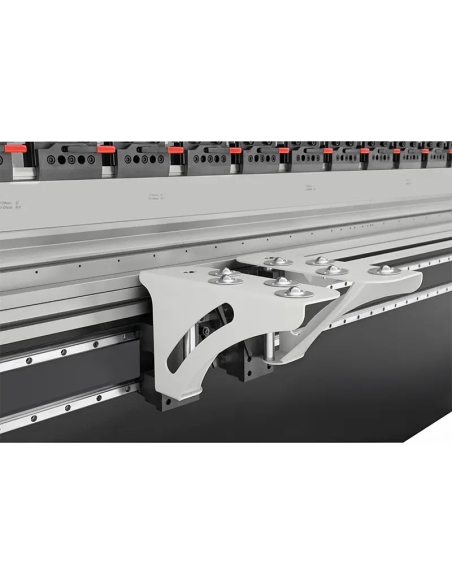

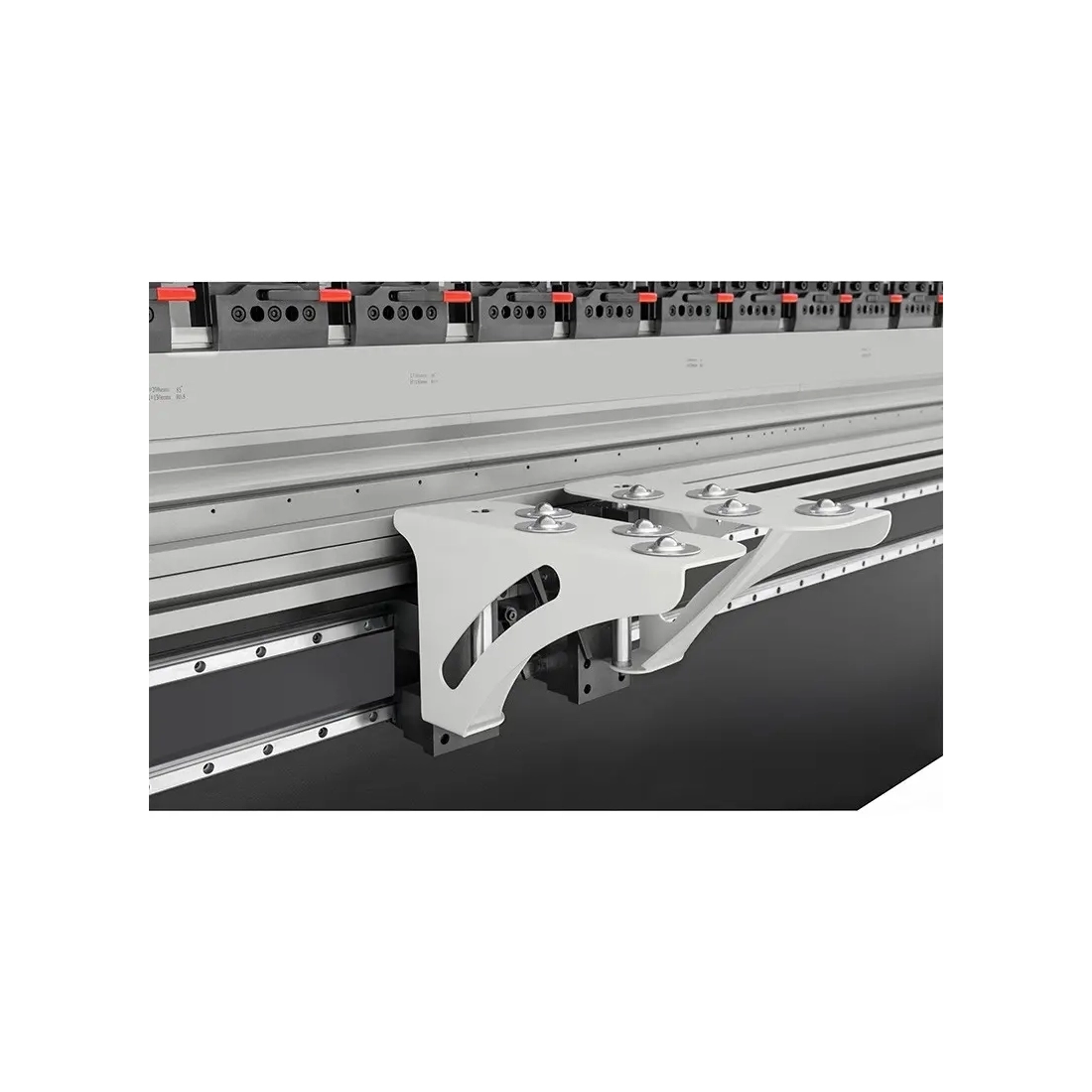

Supoarte frontale: 2 unitati pe ghidaje liniare, asigurand stabilitate in timpul operatiunilor de indoire
-

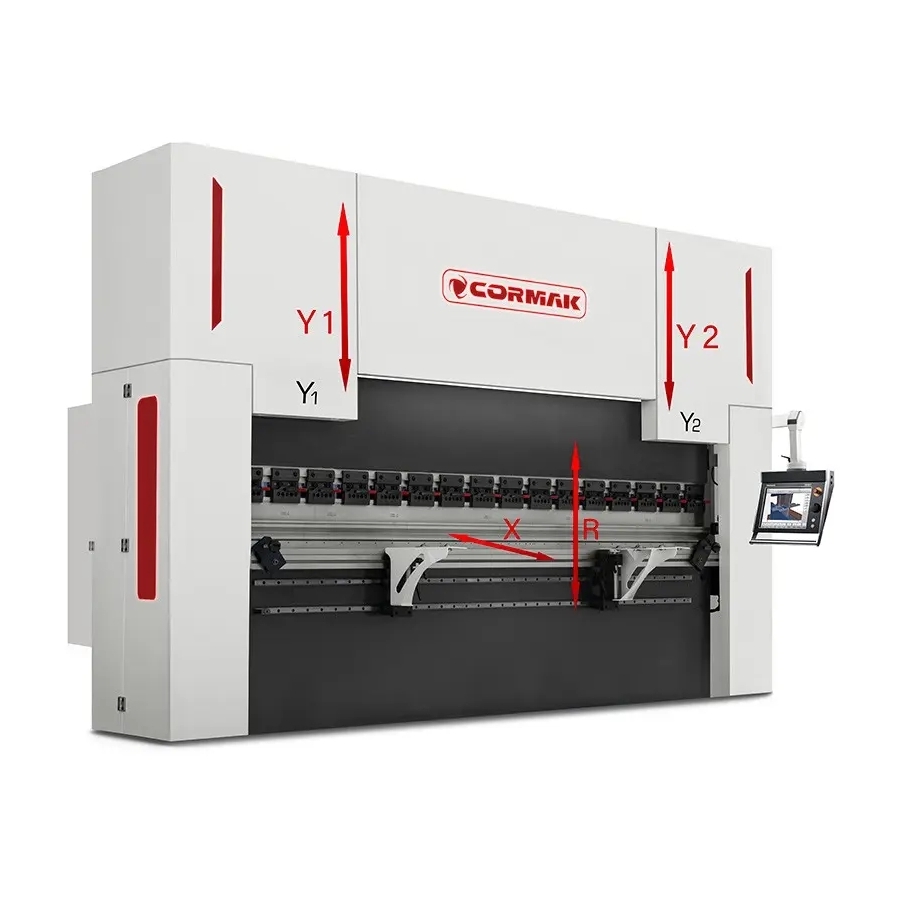

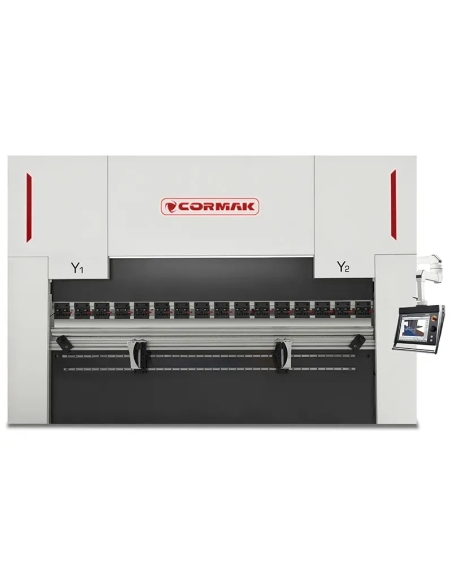

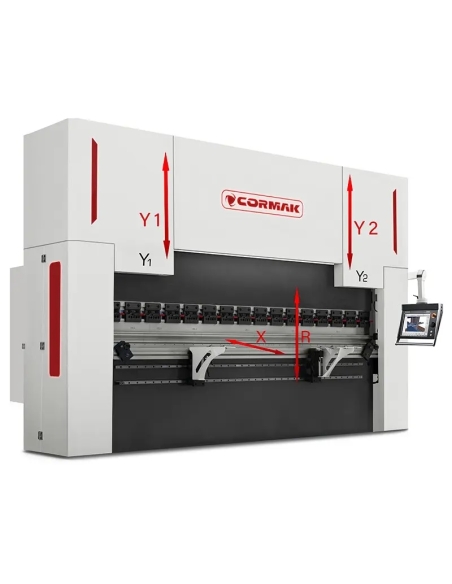

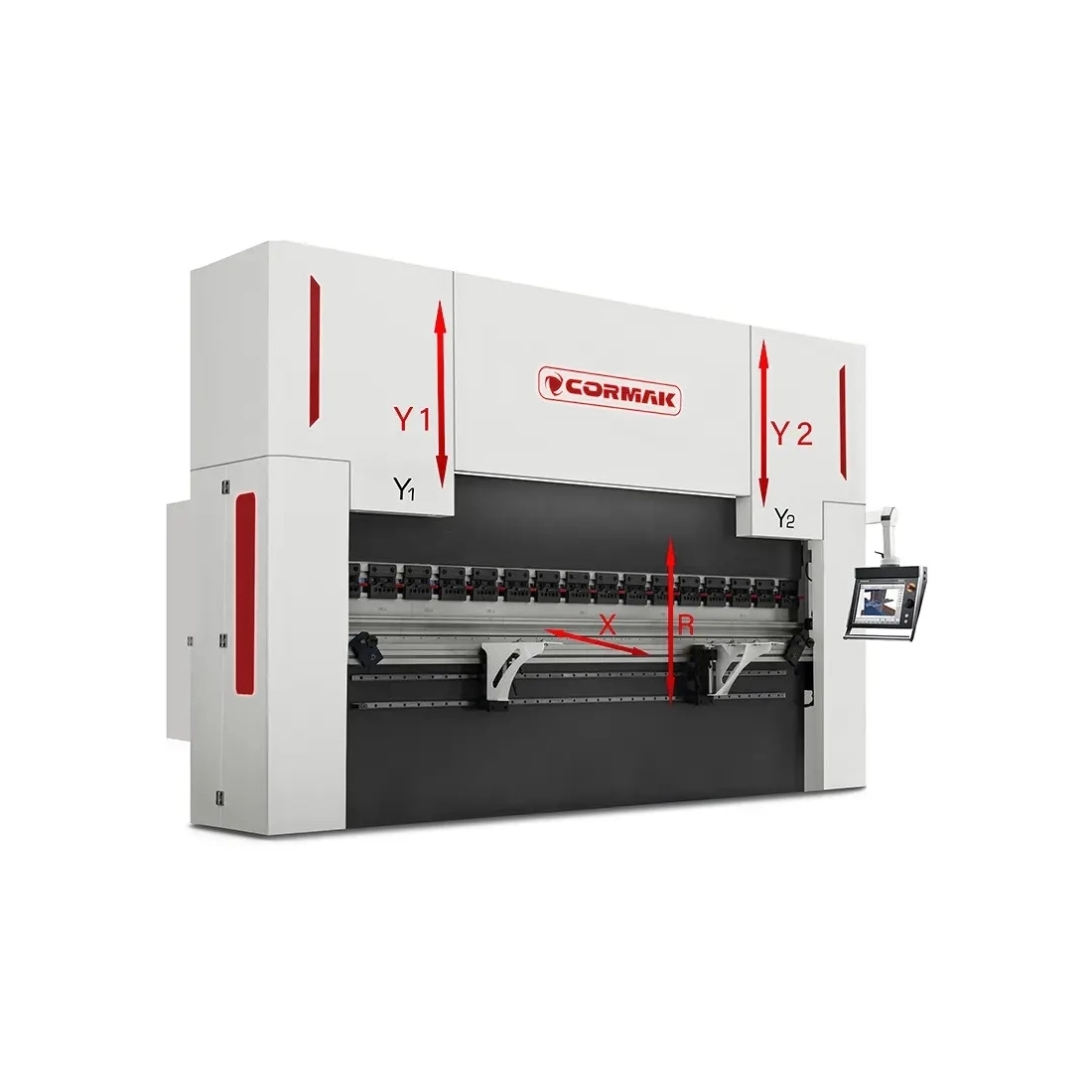

Reglare ax Y1, Y2: automata
-

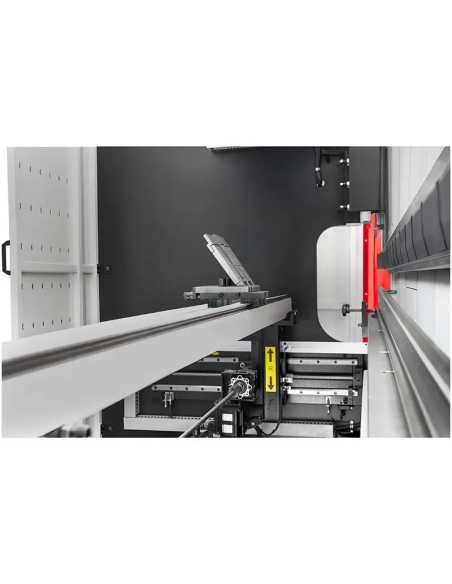

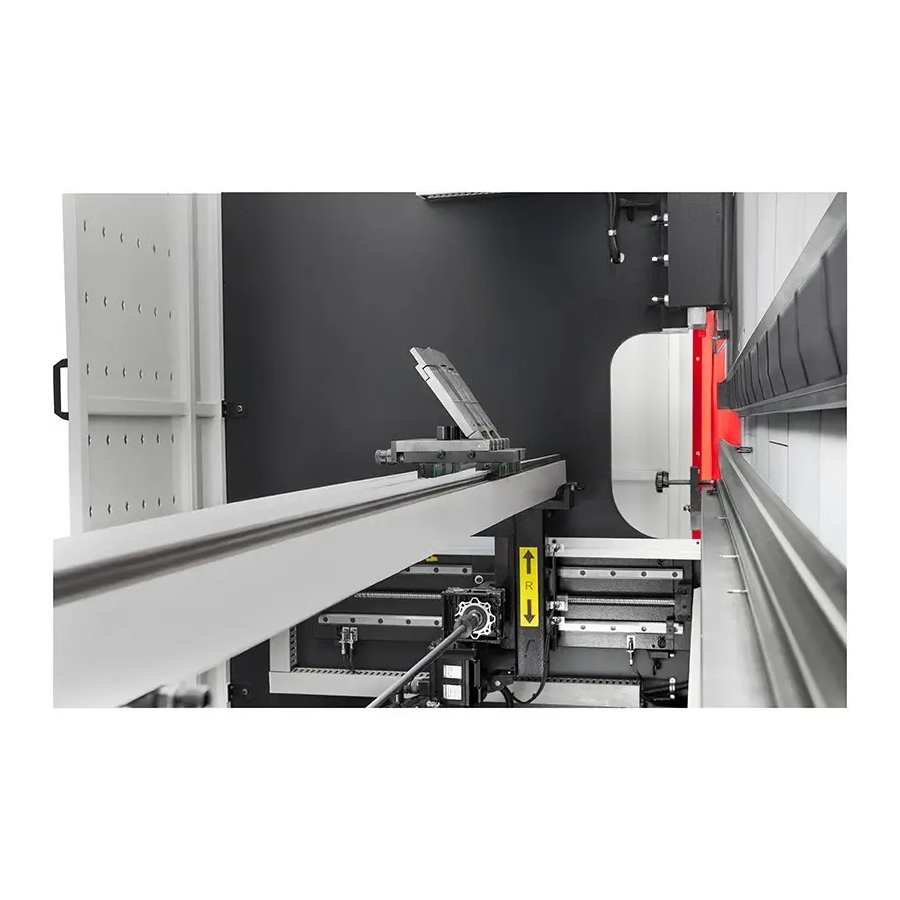

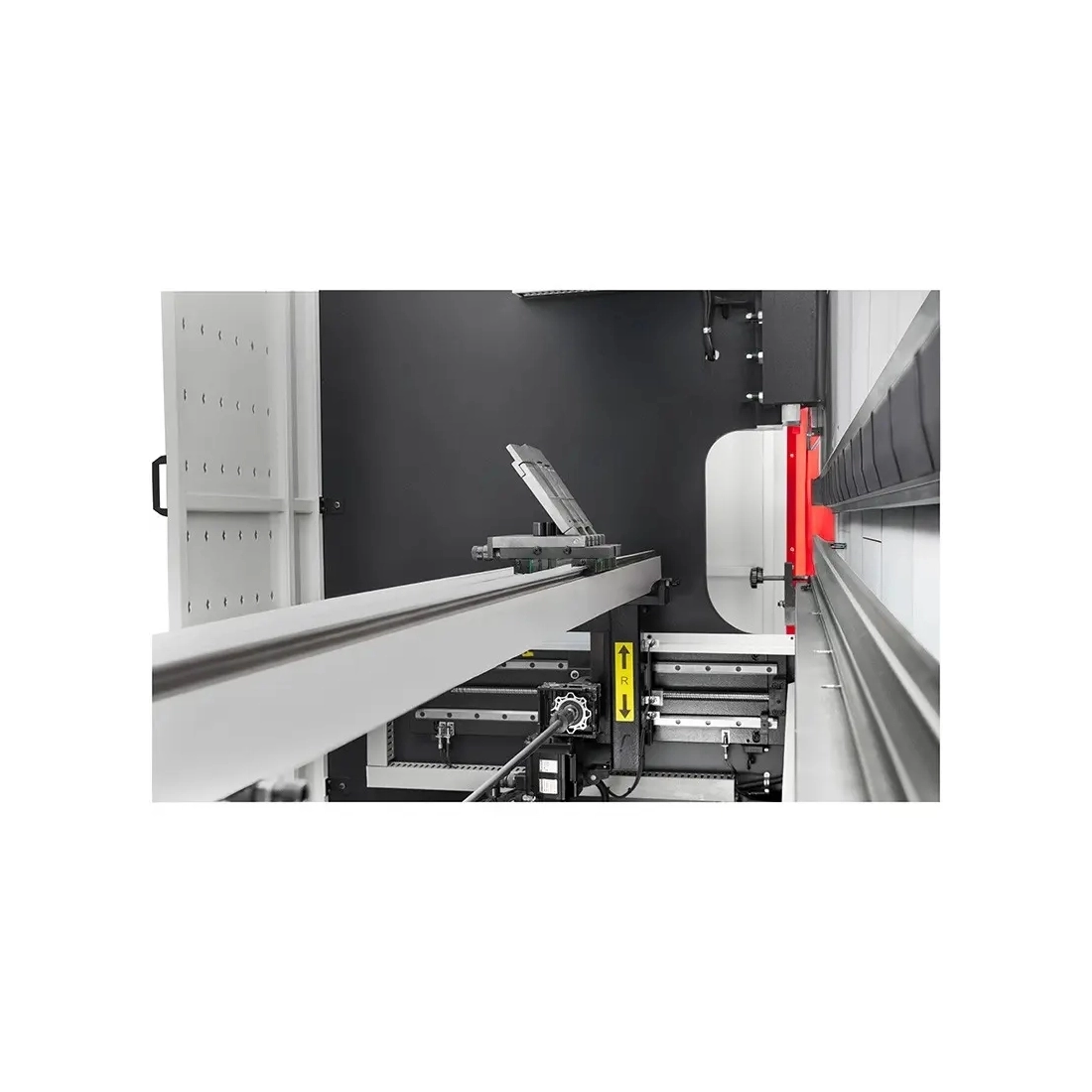

Reglare opritor spate (axa X): servomotor cu encodere
-
Reglare ax R: servomotor cu encodere
-
Reglare automata sagetii de indoire
-
Montare matrita bilateral: montaj rapid tip AMADA, permitand schimbarea rapida a sculelor
-
Configurarile disponibile sunt adaptate la nevoile de productie si tipul pieselor prelucrate – specificatiile masinilor sunt stabilite individual in functie de aplicare si cerintele tehnologice.
Parametri tehnici
| Grosime max. a tablei indoite (S235) | pana la 15.0 mm |
| Presiune nominala | 5000 kN |
| Lungime maxima a tablei indoite | 6000 mm |
| Adancimea taieturii in grinzi (gat) | 400 mm |
| Cursa maxima a grindei mobile | 300 mm |
| Inaltime maxima de deschidere | 610 mm |
| Distanta intre grinzi | 4800 mm |
| Debordare opritor spate | 600 mm |
| Puterea motorului | 37,0 kW |
| Lungime | 6100 mm |
| Latime | 2200 mm |
| Inaltime | 3500 mm |
| Greutate | 38700 kg |
Reglare automata a decolarii opritorilor (axa X) si a axei R (optiune manuala). Axa R ajuta la indoirea razelor mai mari, de exemplu folosind sistemul pas-cu-pas.
Optional, reglajul degetelor pe axele Z1, Z2, R1, R2, X1, X2 cu servomotoare.
Pentru a obtine un rezultat satisfacator al indoiturilor pas-cu-pas, este esential sa se efectueze unele calcule care necesita cunoasterea catorva parametri esentiali legati de procesul de indoire - acestia sunt:
- Lungimea arcului - distanta dintre capetele curbei partii indoite a tabloului de tabla calculata pe partea interioara a curbei;
- Numarul de indoituri - numarul de indoituri individuale care trebuie sa fie efectuate pentru a obtine o foita de tabla indoita la un anumit unghi; cu cat numarul de indoituri este mai mare, cu atat unghiul fiecarui indoit este mai mic si rezultatul va fi un arc mai neted;
- Distanta dintre indoituri - distanta dintre indoiturile individuale efectuate in cadrul procesului.
Desi intregul proces de indoire pas-cu-pas poate parea destul de complicat, masinile si software-urile disponibile la CORMAK au atins un nivel de avansare care, in multe cazuri, inlocuiesc complet operatorul.

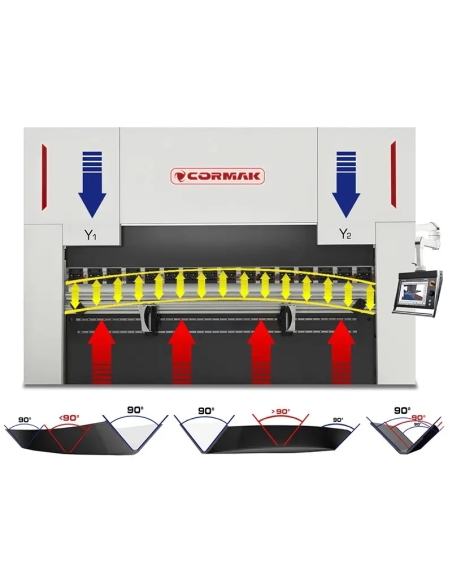

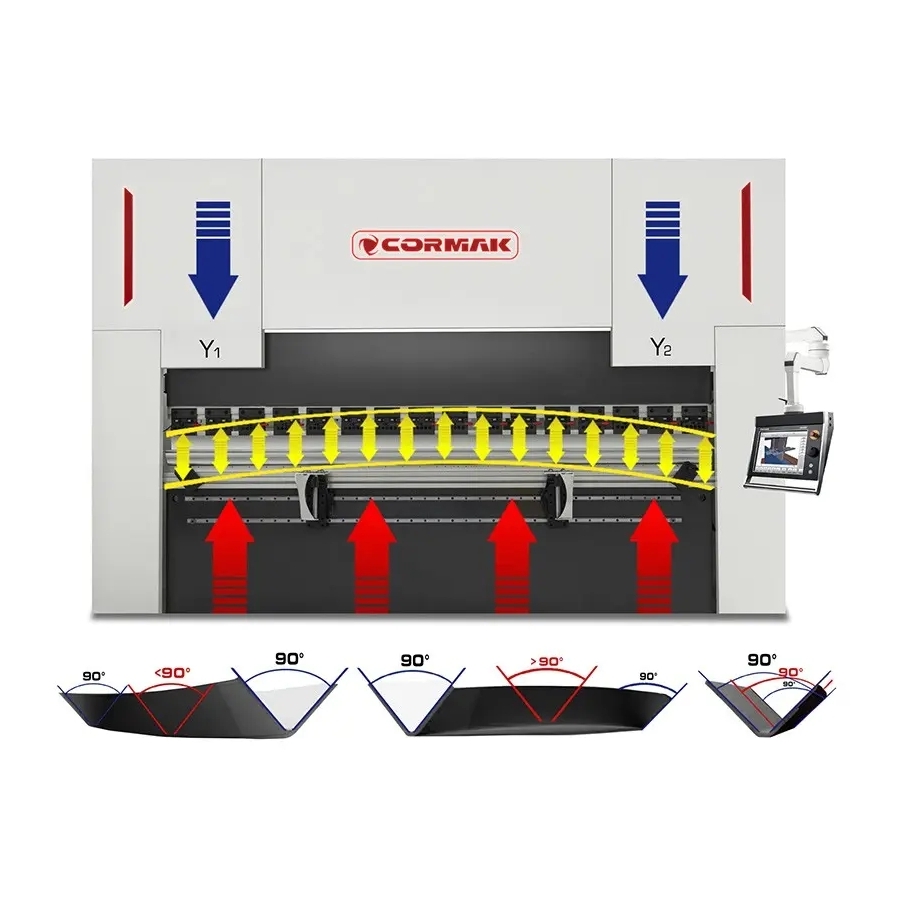

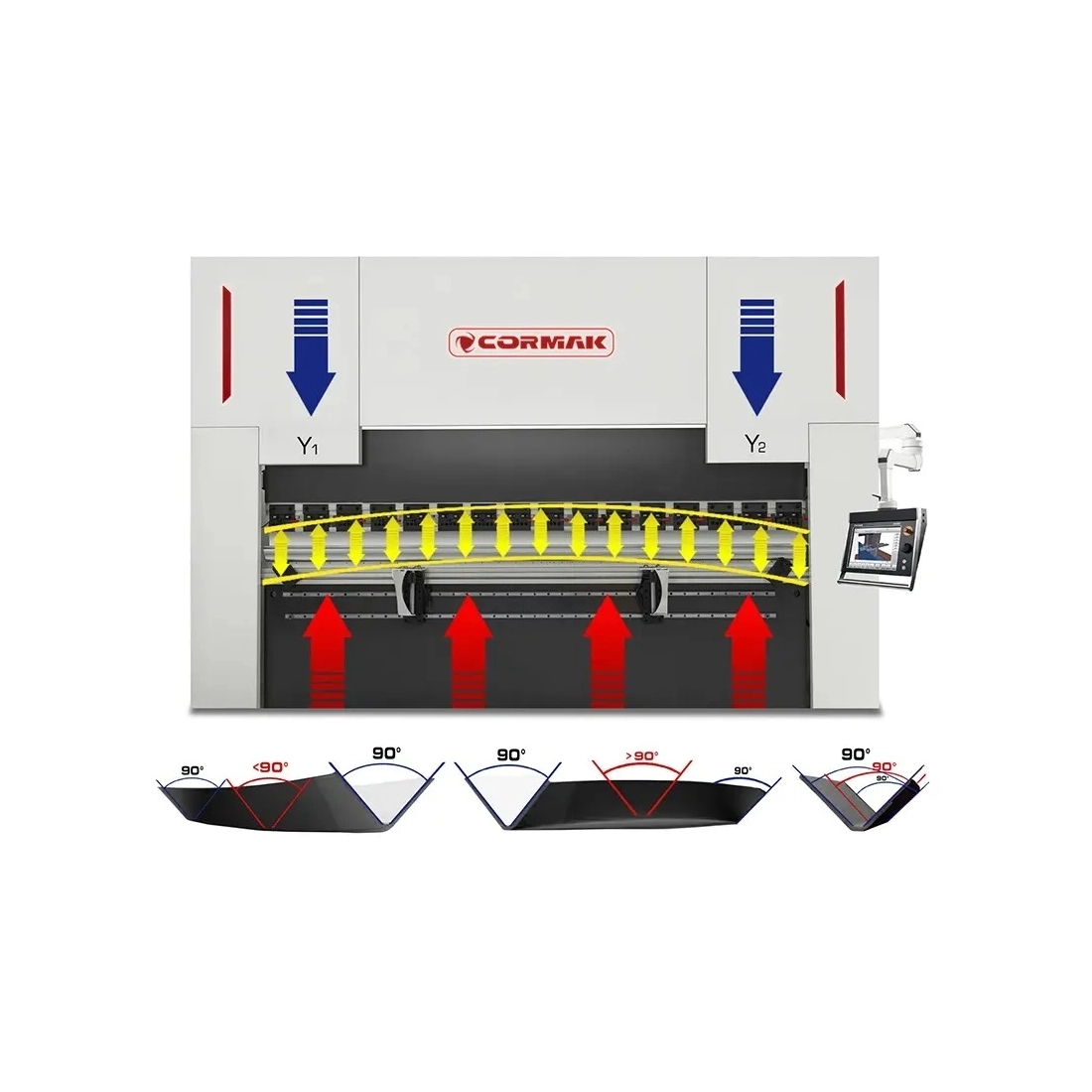

Compensare automata a sagetii de indoire
Asigura acelasi unghi de indoire pe intreaga lungime - (optiune)
Compensare manuala a sagetii de indoire (optiune)
Asigura acelasi unghi de indoire pe intreaga lungime - (optiune)

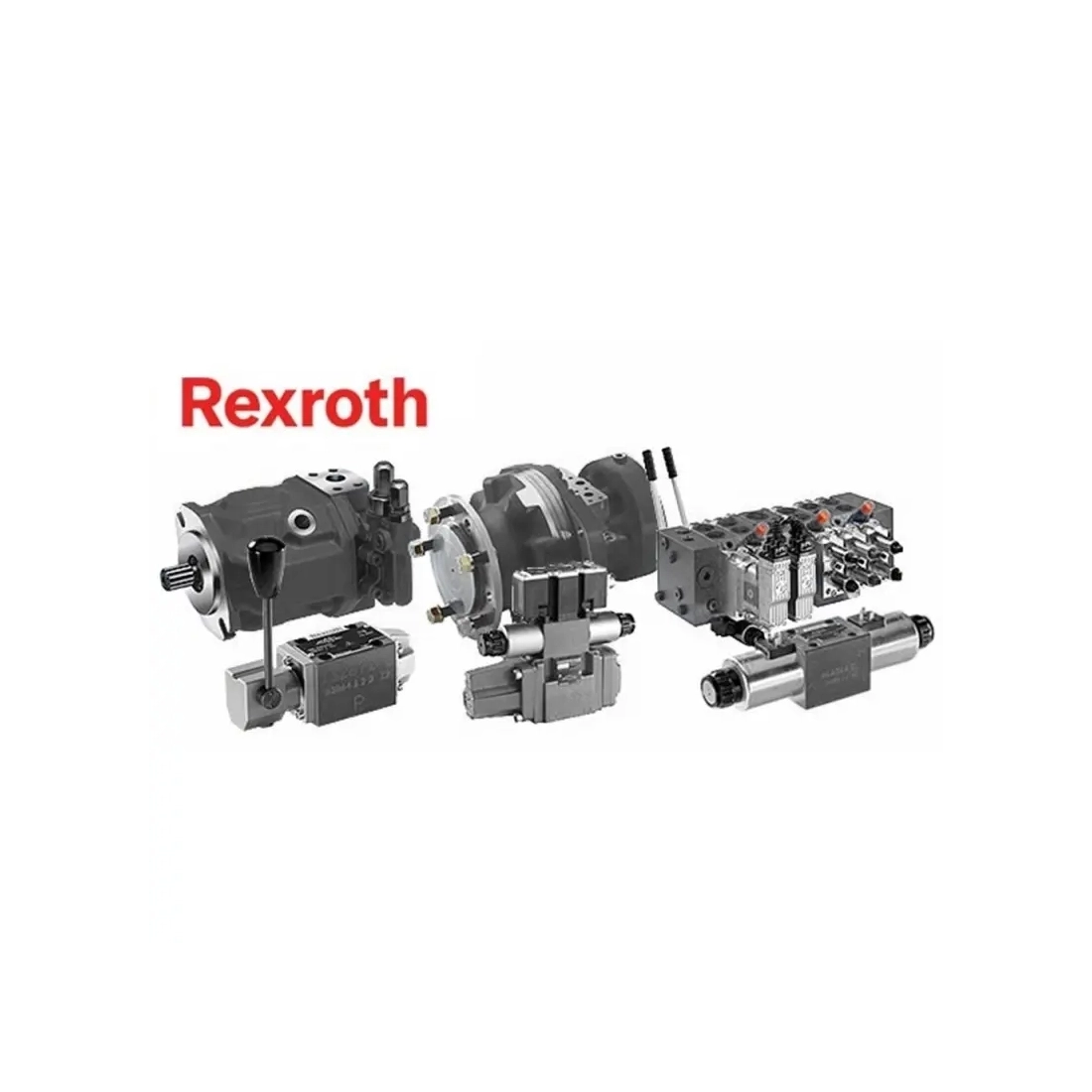

Componente de inalta calitate:
- Componente ale sistemului electric de marca Schneider/Delta/Eaton
- Componente ale sistemului electric de marca Schneider/Delta/Eaton
Control si Functionalitate:

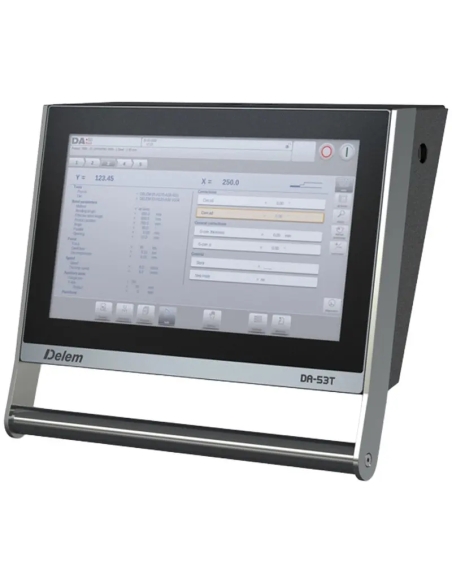

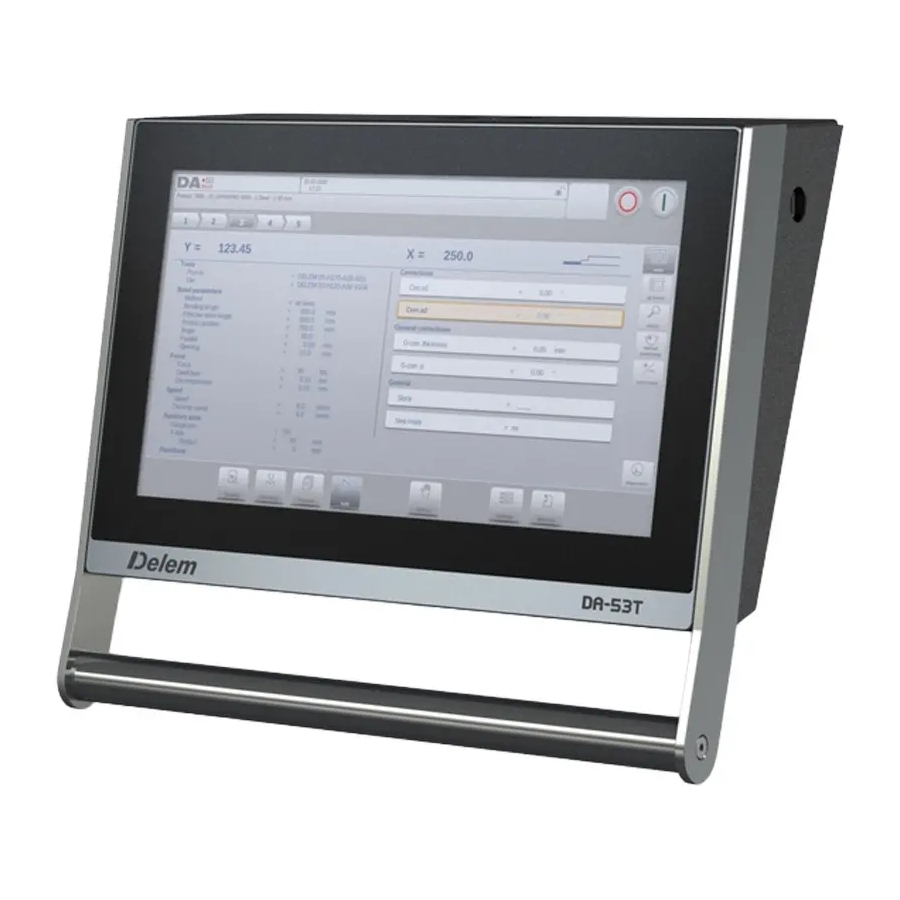

DELEM DA-53TX
- Echipat cu ecran tactil de 15 inchi, instalat pe un brat mobil, permitand libertatea de lucru in intregul spatiu de lucru al masinii
- Algoritmi avansati de programare cu functie de calcul automat al secventei de indoire
- Suport pentru pana la patru axe, permitand operatiuni mai complexe
- Compatibilitate cu mai multe masini de indoit
- Optiune: crearea unei schite a elementului indoit pe afisajul controlerului /2D/
- Optiune: crearea unui program de indoire pe baza schitei introduse a produsului /2D/
- Optiune: lucru pe masina cu posibilitate de vizualizare 2D in timp real a secventei de indoire
In optiune disponibile si controlerele DELEM DA-53T+2D, DA-66T si DA-69T, sau CYBELEC 12

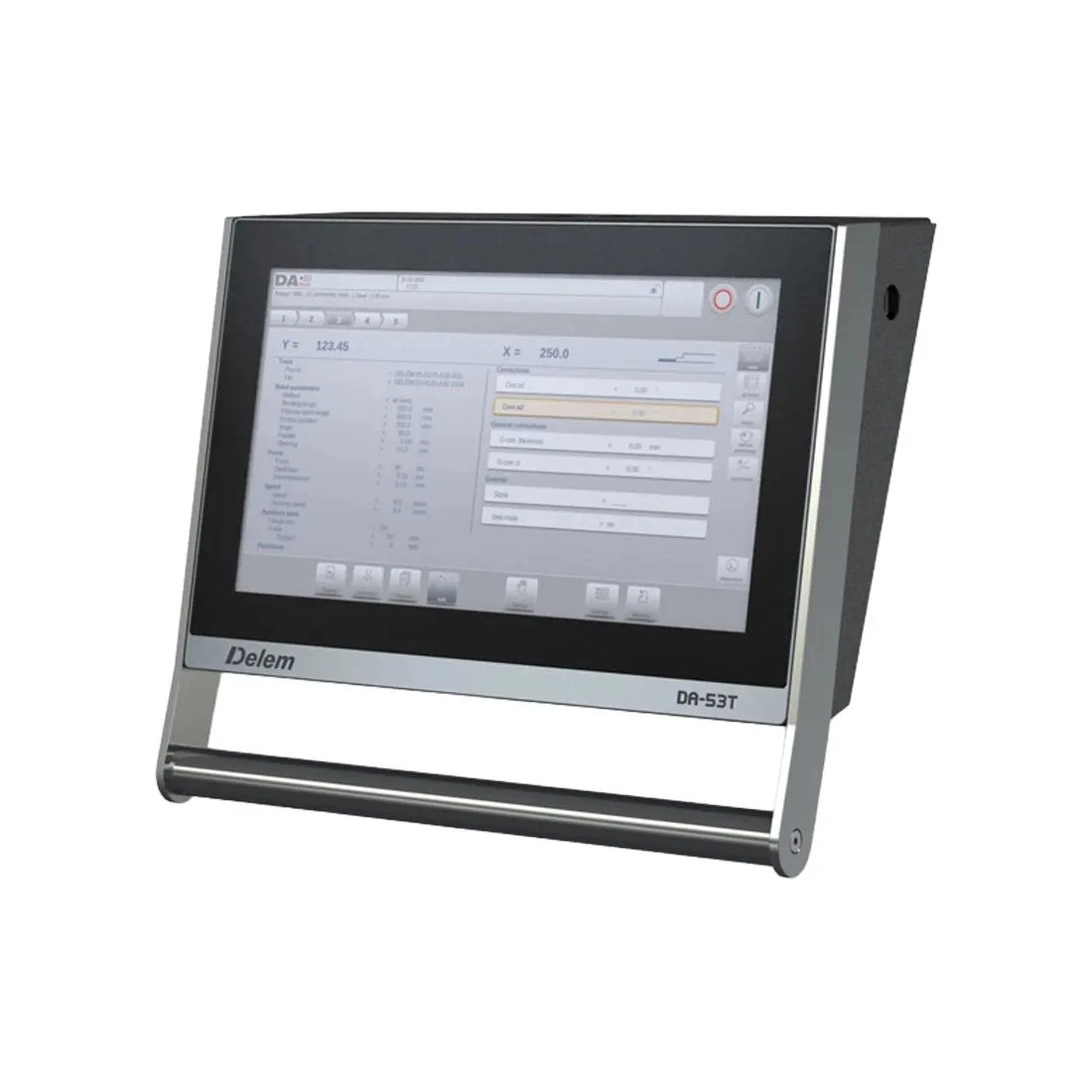

DA-53T+2D
Afisaj
- tactil 10,1" TFT LCD
- color
Software extern
- licenta statie offline Profile-53TL (creare secvente de indoire pe PC)
Sistem
- sistem de operare Windows
- procesor 200 MHz
- memorie interna 1GB
- comenzi in limba poloneza
- logica de control care exclude coliziunile axelor de lucru
Functii
- biblioteca de matrite si stanturi /30 matrite si 60 stanturi/ - biblioteca descriptiva si grafica
- biblioteca de programe cu posibilitate de vizualizare grafica si catalogare produse
- baza de date materiale /posibilitatea de a introduce noi tipuri de materiale indoite/
- creare desen al elementului indoit pe afisajul controlerului /2D/
- creare program de indoire pe baza desenului introdus al produsului /2D/
- lucru pe masina cu posibilitate de vizualizare 2D in timp real a secventei de indoire
- simulare indoire 2D pe ecran cu vizualizare coliziuni /simulare indoire pas-cu-pas/
- sistem de mesaje de avertizare /de ex. depasirea rezistentei sculelor/
- posibilitatea de a schimba ordinea indoiturilor, modificarea pasilor individuali ai programului
- posibilitatea de a introduce si salva in memorie ajustari
- posibilitatea lucrului in modul manual
- posibilitatea pozitionarii manuale a axelor individuale ale opritorului
- logica de control care exclude coliziunile axelor X, R, Y1, Y2
- calcul automat al cursei grindei de indoire
- calcul automat al fortei de indoire in functie de tipul de material indoit
- calcul automat al pozitiei opritorului
- calcul automat al razei interioare si al extensiei materialului
- posibilitatea de a crea copii de siguranta ale produselor si sculelor
- port USB
DA-58T
Afisaj
- tactil 15" TFT LCD
- color
Software extern
- licenta statie offline Profile-53TL (creare secvente de indoire pe PC)
Sistem
- sistem de operare Windows
- procesor 200 MHz
- memorie operationala 4Mb
- numar maxim de programe: 9999 (maximum 25 pasi)
- numar maxim de repetitii ale pasului: 99
- comenzi in limba poloneza
- logica de control care exclude coliziunile axelor de lucru
Functii
- biblioteca de matrite si stanturi /30 matrite si 60 stanturi/
- biblioteca descriptiva si grafica
- biblioteca de programe cu posibilitate de vizualizare grafica si catalogare produse
- baza de date materiale /posibilitatea de a introduce noi tipuri de materiale indoite/
- creare desen al elementului indoit pe afisajul controlerului /2D/
- creare program de indoire pe baza desenului introdus al produsului /2D/
- lucru pe masina cu posibilitate de vizualizare 2D in timp real a secventei de indoire
- simulare indoire 2D pe ecran cu vizualizare coliziuni /simulare indoire pas-cu-pas/
- sistem de mesaje de avertizare /de ex. depasirea rezistentei sculelor/
- posibilitatea de a schimba ordinea indoiturilor, modificarea pasilor individuali ai programului posibilitatea de a introduce si salva in memorie ajustari
- posibilitatea lucrului in modul manual
- posibilitatea pozitionarii manuale a axelor individuale ale opritorului logica de control care exclude coliziunile axelor X, R, Y1, Y2,
- calcul automat al cursei grindei de indoire
- calcul automat al fortei de indoire in functie de tipul de material indoit
- calcul automat al pozitiei opritorului
- calcul automat al razei interioare si al extensiei materialului
- posibilitatea de a crea copii de siguranta ale produselor si sculelor
- port USB
- posibilitatea de a crea copii de siguranta ale produselor si sculelor
DA-66T
Afisaj
- tactil 17" TFT LCD
- color
Software extern
- licenta statie LITE T2D (creare secvente de indoire pe PC)
Sistem
- controler intuitiv cu comenzi in limba poloneza
- stabil sistem de operare Windows CE
- memorie operationala 64Mb
- numar maxim de programe: 1000 /1Gb/
- numar maxim de repetitii ale pasului: 99
Functii
- creare desen al elementului indoit pe afisajul controlerului (2D)
- creare automata a programului de indoire pe baza desenului produsului (2D)
- calcul automat al cursei grindei si fortei de indoire in functie de material
- setare automata a opritorului conform programului de indoire vizualizarea procesului de indoire 3D (simulare indoire pas-cu-pas)
- setare automata a degetelor opritorului in spatele segmentului indicat de stantul si matrita
- mesaje despre coliziunea sculei cu materialul
- mesaje de avertizare despre depasirea fortei admise de scule
- posibilitatea de a schimba ordinea colapsurilor
- calcul automat al extensiei tabloului
- posibilitatea de a corecta pasii individuali ai programului
- posibilitatea de a schimba ordinea indoiturilor si de a corecta pasii individuali
- posibilitatea de control manual al axelor individuale ale opritorului (rotita de navigare)
- posibilitatea lucrului in modul manual
- baza de date materiale
- biblioteca de matrite si stanturi
- biblioteca de programe cu posibilitate de vizualizare grafica si catalogare produse
- contor de curse si ore de munca
- port USB
- posibilitatea de a crea copii de siguranta ale produselor si sculelor
DA-69T
Afisaj
- tactil 17" TFT LCD
- color
Software extern
- licenta statie LITE T3D (creare secvente de indoire pe PC)
Sistem
- controler intuitiv cu comenzi in limba poloneza
- stabil sistem de operare Windows CE
- memorie operationala 64Mb
- numar maxim de programe: 1000 /1Gb/
- numar maxim de repetitii ale pasului: 99
Functii
- import fisiere DXF,
- import functii 3D in IGES & SAT din programul LITE T3D
- creare desen al elementului indoit pe afisajul controlerului (3D)
- creare automata a programului de indoire pe baza desenului produsului (3D)
- calcul automat al cursei grindei si fortei de indoire in functie de material
- setare automata a opritorului conform programului de indoire
- vizualizarea procesului de indoire 3D (simulare indoire pas-cu-pas)
CYBELEC 12
Afisaj
- tactil 12" TFT LCD
- color
Sistem
- controler intuitiv cu comenzi in limba poloneza
- stabil sistem de operare Windows CE
- numar maxim de stampile: 100
- numar maxim de stampile: 100
- numar maxim de programe: 300
- numar maxim de repetitii ale pasului: 24
- numar maxim de materiale: 10
Functii
- Interfata HMI prietenoasa pentru utilizator
- Desen grafic al profilului 2D si vizualizare 3D
- Secventa automata de indoire
- Cea mai mare precizie a indoirii datorita algoritmilor avansati
- Tandem
- Import de scule.
- Indoire preliminara / finala.
- Suporta masurarea unghiului.
- Suporta cititorul de coduri de bare
- Configurabil Industria 4.0
Masina combina tehnologia avansata cu simplitatea utilizarii, fiind alegerea ideala atat pentru sarcini manuale precise, cat si pentru munca eficienta in serie. Componentele de inalta calitate si masurile de siguranta avansate garanteaza fiabilitate si siguranta in utilizare.
Siguranta

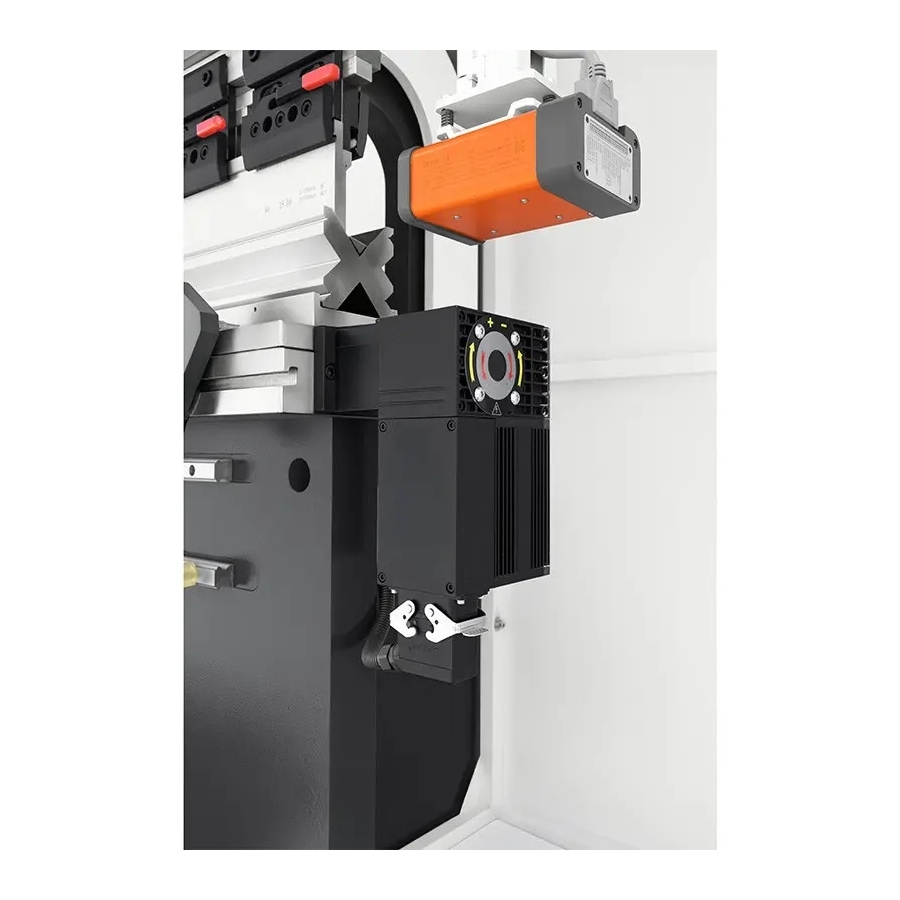

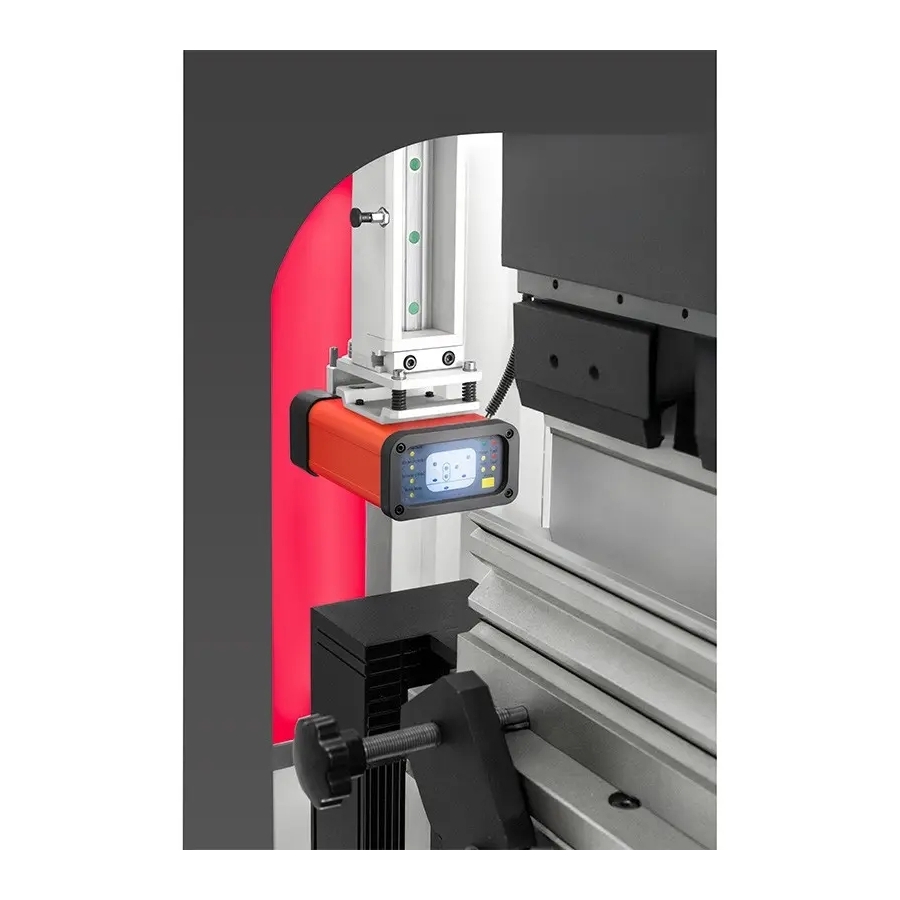

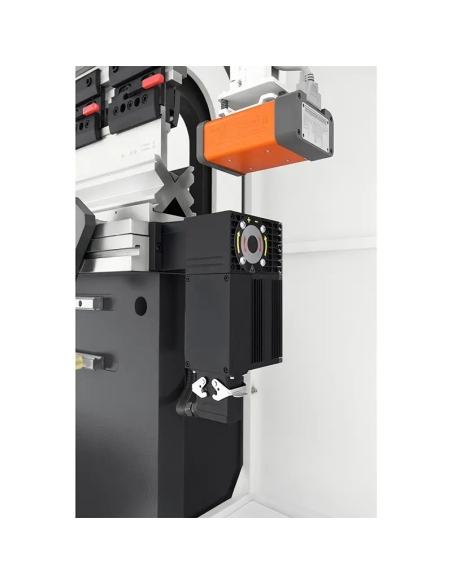

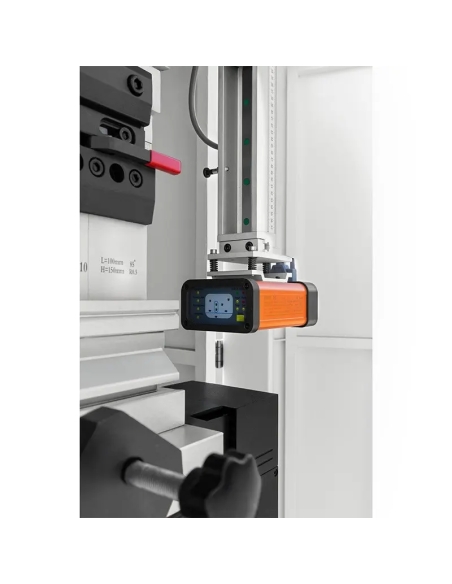

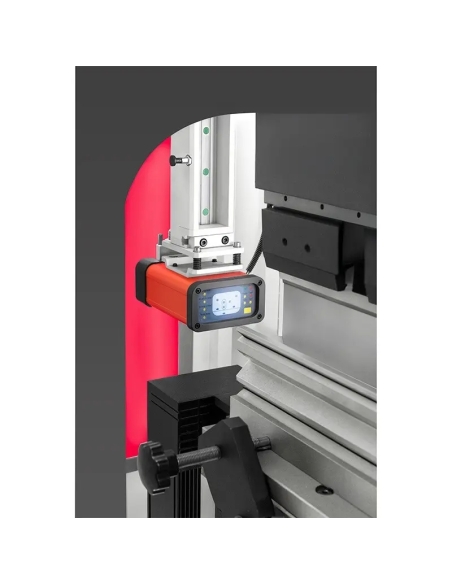

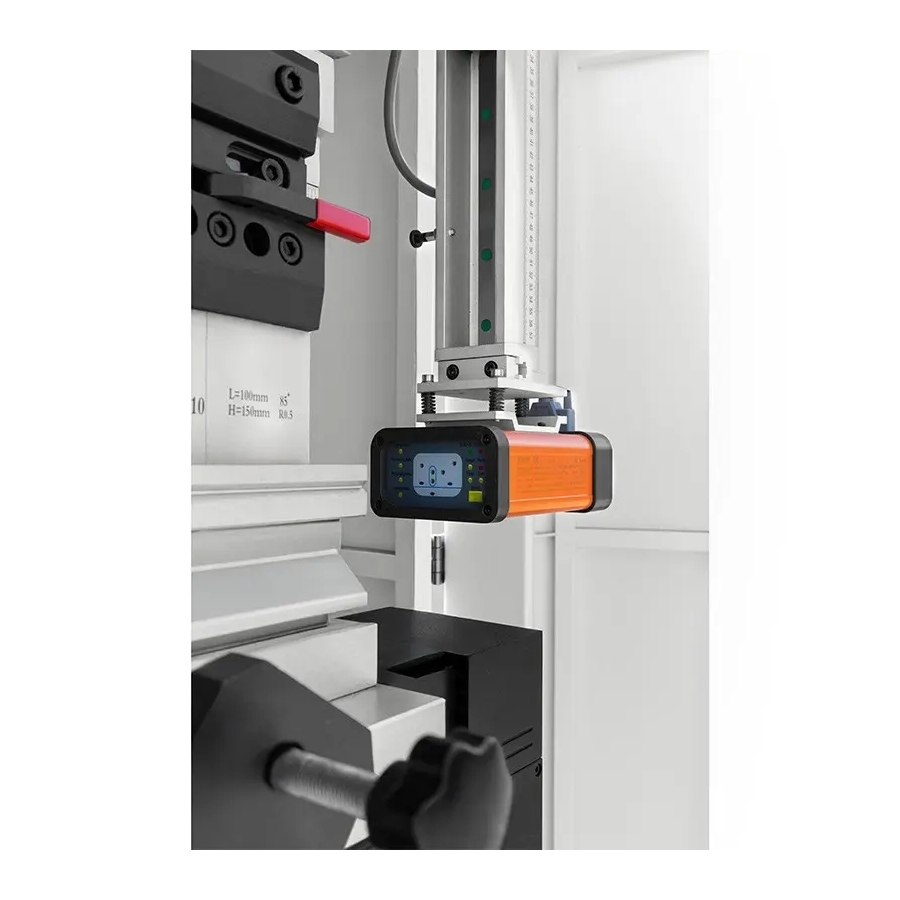

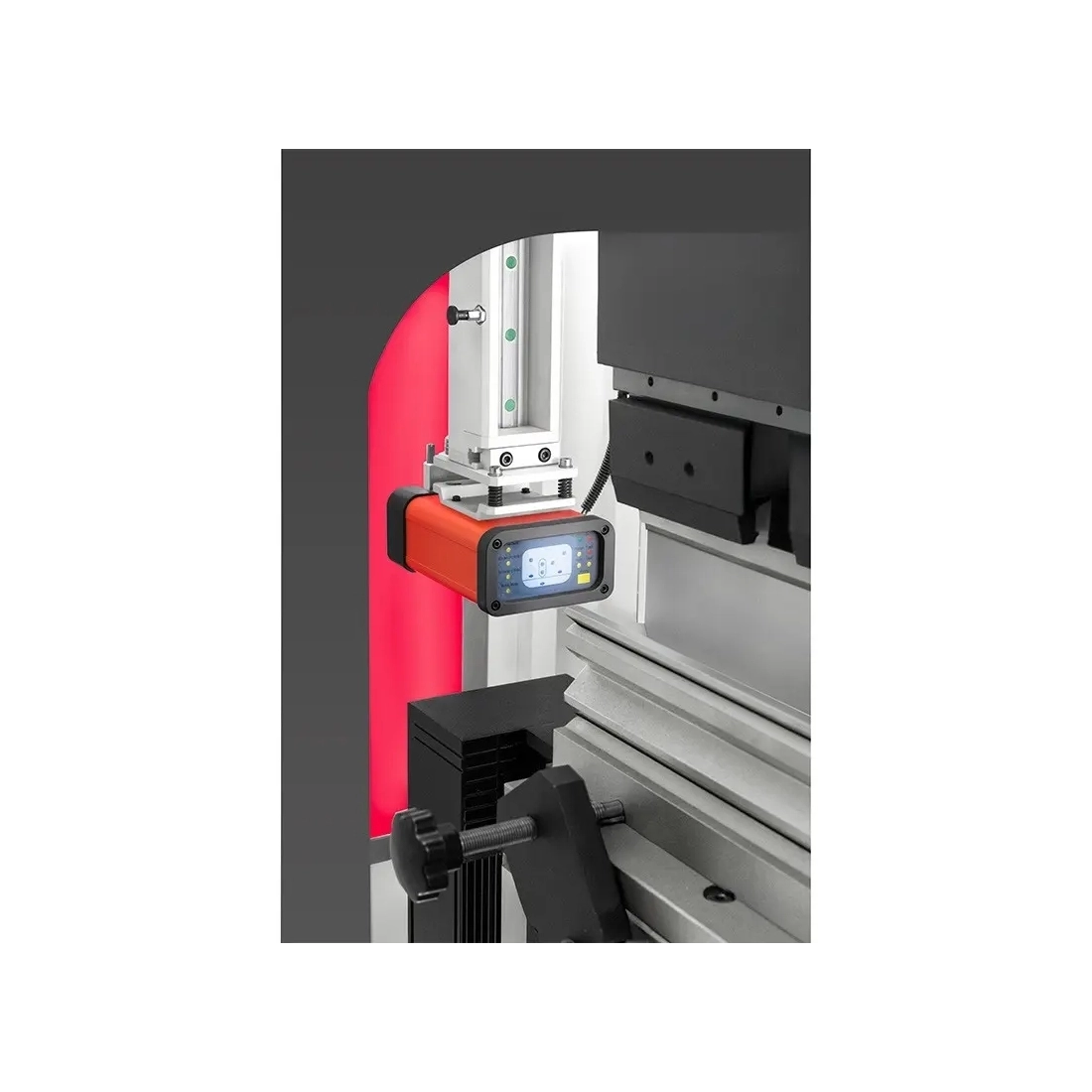

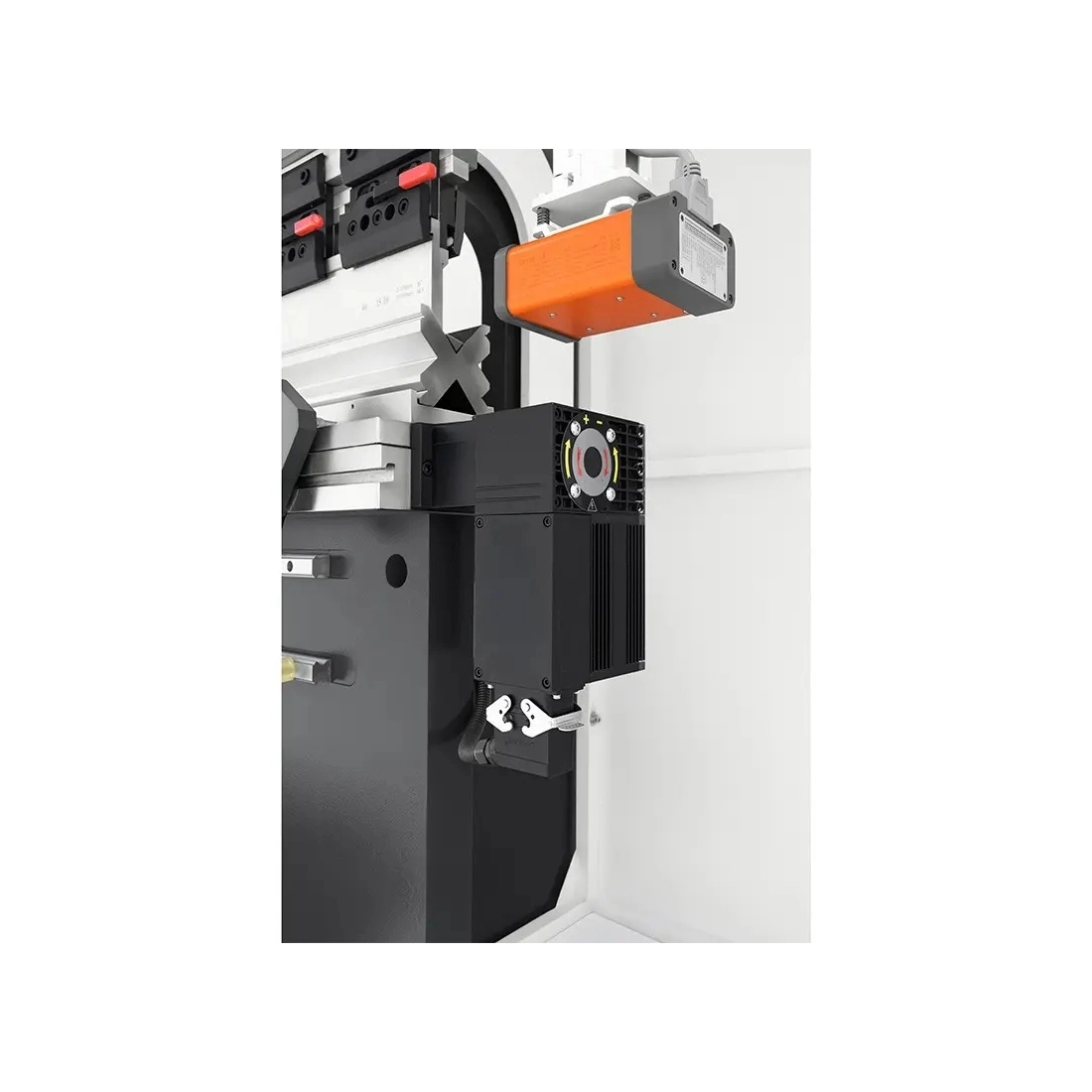

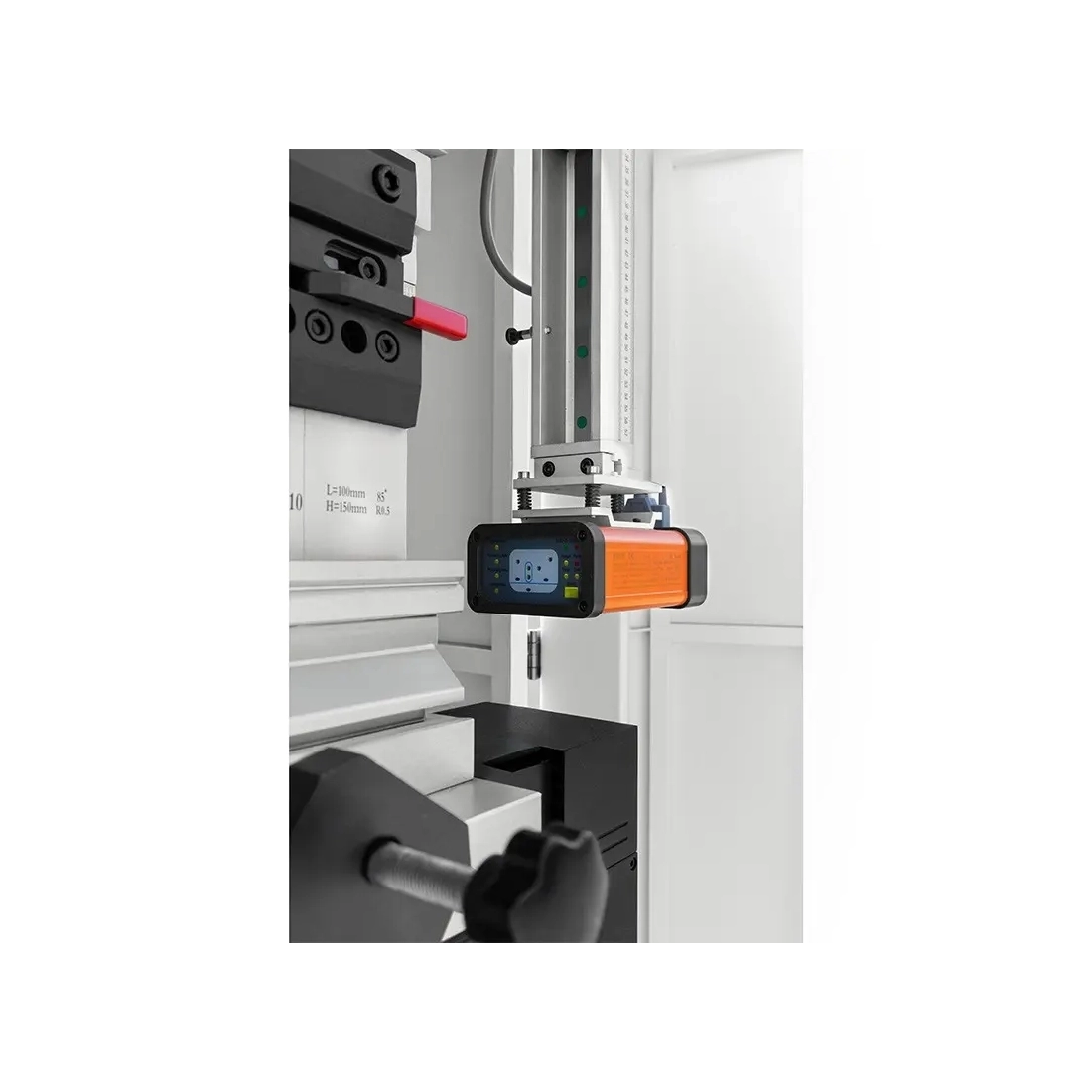

Sistem de siguranta cu laser
Numai la noi, un sistem de siguranta cu laser de clasa superioara, care protejeaza operatorul si accelereaza procesul de indoire de peste doua ori.
Nu facem economii la siguranta! Conexiuni hidraulice si valve de siguranta de cea mai inalta calitate, proiectate in Polonia.
Atentie la pseudo-asigurarile de tip poarta sau bariera luminoasa, deoarece nu sunt conforme cu standardele CE si pun in pericol sanatatea angajatilor. Tu, ca angajator, esti responsabil pentru sanatatea angajatului tau!
Protectii de siguranta conforme cu CE
Ergonomie si facilitati suplimentare:
- Controler mobil pe brat flexibil
- Iluminare LED: imbunatateste confortul si siguranta la locul de munca

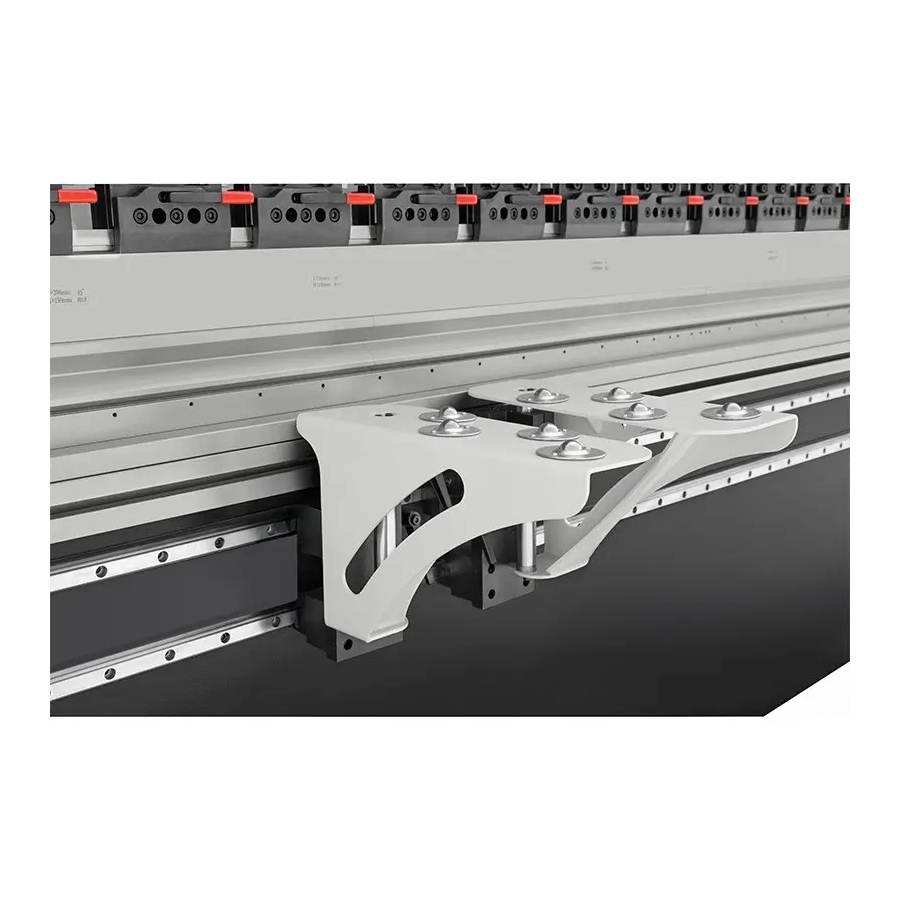

- Supoarte pe ghidaje liniare
- Supoarte sincronizate (optiune)
Supoarte sincronizate pe servomotoare permit indoirea tablelor de dimensiuni mari, care, odata cu momentul de indoire, ridica tabla sub un unghi, astfel incat arcul indoit sa nu se deformeze si sa mentina unghiul stabilit.
Ingrijim siguranta clientilor nostri si a echipelor acestora, de aceea masinile noastre de indoit sunt echipate cu o serie de masuri de siguranta avansate. Acestea includ semne clare, aparatori laterale, poarta de siguranta la spate si intrerupatoare de urgenta usor accesibile.
Fiecare masina este livrata cu un manual de utilizare clar si detaliat in limba poloneza.
Faptul ca masina are o declaratie CE nu garanteaza siguranta totala. Este important ce sisteme sunt echipate!
SCO - Sistem de racire ulei
La noi, acest sistem este standard si garanteaza stabilitatea parametrilor de functionare a masinii chiar si dupa o utilizare prelungita si continua.

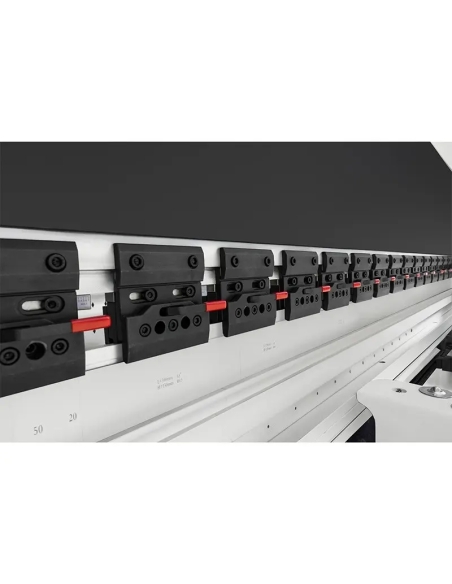

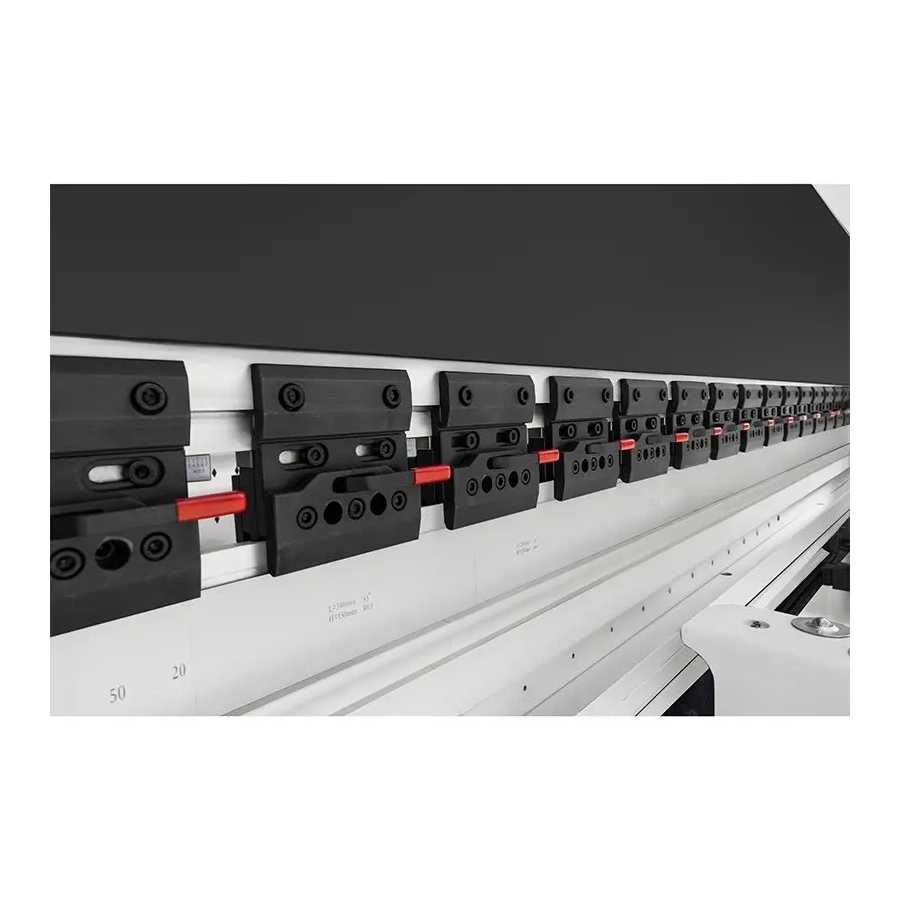

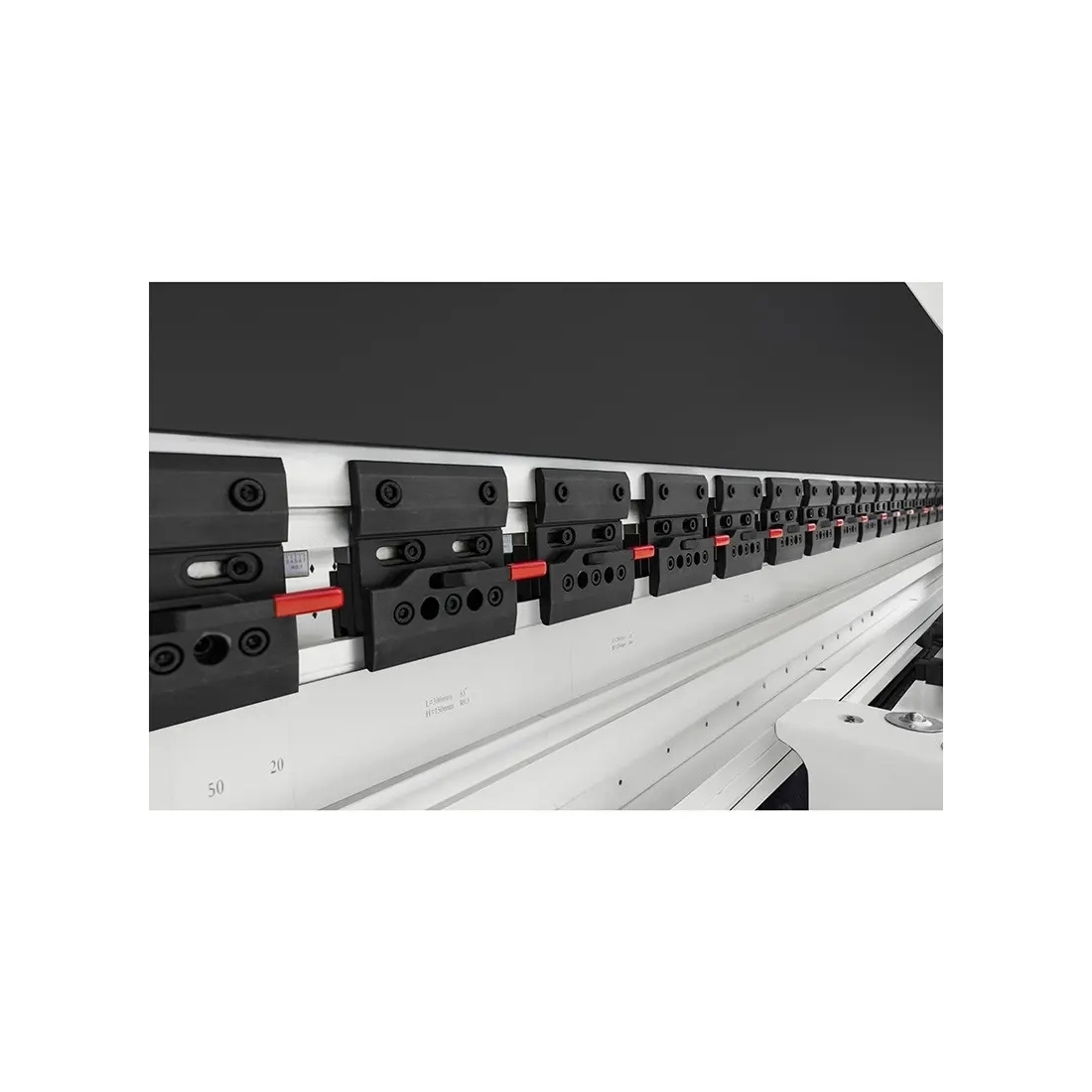

Montarea matritelor si stanturilor:
- Matrite multi-sant cu patru laturi si stanturi despartite standard
- Sistemul de baza utilizat in prese de indoit CORMAK este sistemul manual de tip AMADA (European), care permite schimbarea rapida a sculelor
- Stanturile sunt montate lateral si blocate cu suruburi
Selectarea matritei si stantului
Avand in vedere efectul final, o selectie adecvata a sculelor pentru presa de indoit, adica matrita si stantul, este cruciala.
Presurile de indoit CORMAK efectueaza masuratori de indoire in timp real si pot corecta abaterile in procesul de lucru pentru a obtine un rezultat optimizat.
In functie de presiunea presei, stanturile si matritele despartite pot varia in lungime.
In pretul masinii
Instruire pana la 3 zile impreuna cu instalarea masinii
- Ziua 1 - instalarea masinii si instruirea utilizarii controlerului.
- Ziua 2 - lucrul independent pe masina sub indrumarea tehnicianului nostru - posibilitatea de a programa detaliile specifice realizate de client.
- Ziua 3 - o zi suplimentara pentru instruire utilizabila in termen de 12 luni - pentru eventualele intrebari aparute in timpul utilizarii masinii.
Consultanta telefonica cu un specialist
Poti conta intotdeauna pe ajutorul unui specialist.
Conditii de colaborare
- Garantie de 24 de luni.
- Masina este noua din fabrica
- Serviciu de garantie si post-garantie oferit de vanzator
