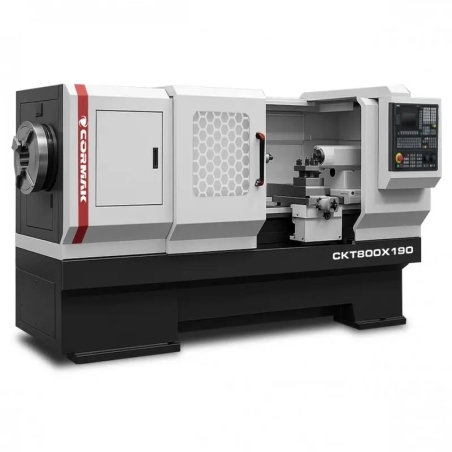

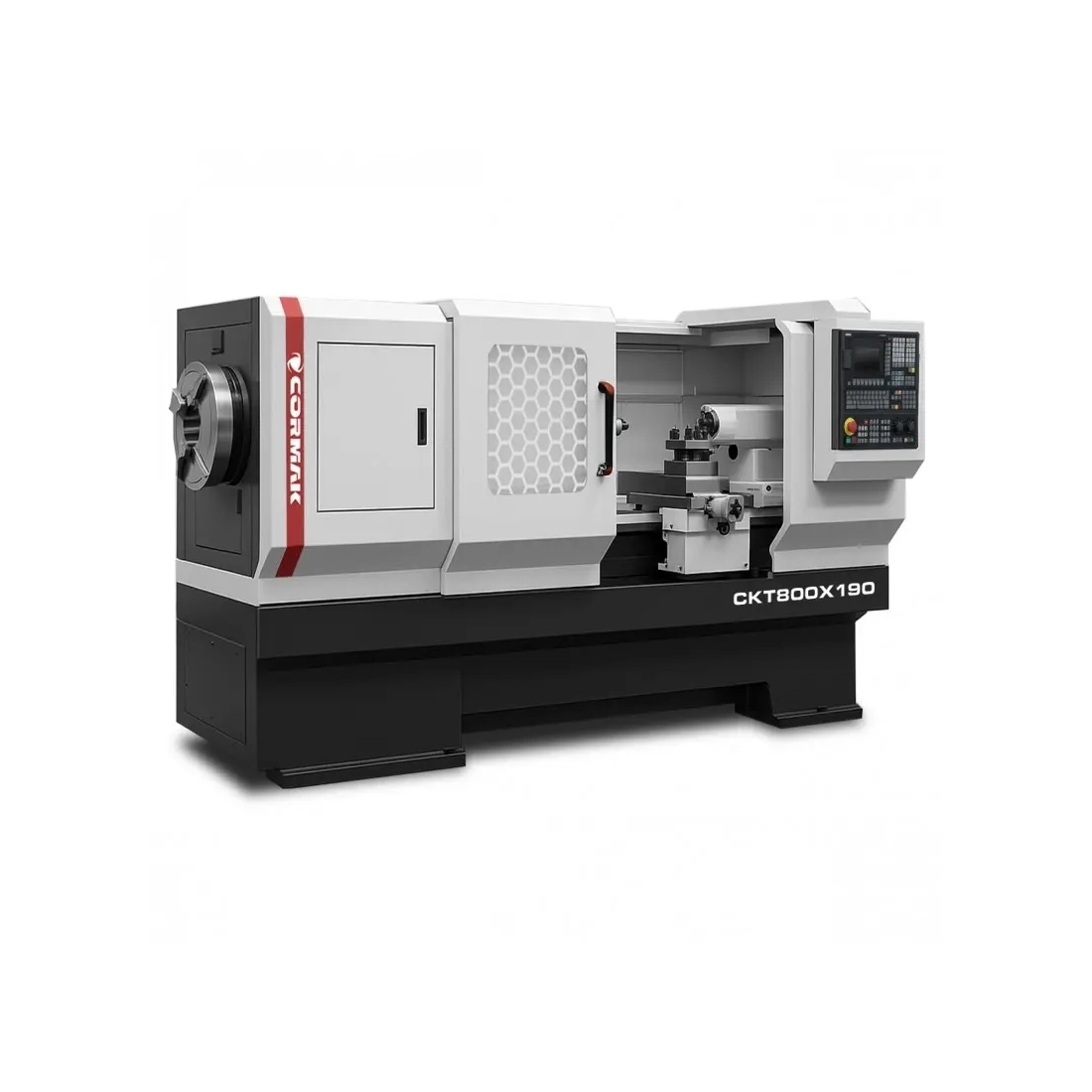

Strung pentru țevi CORMAK CKT800×2000, trecere prin ax 190 mm, Siemens Sinumerik
Strungul CNC pentru țevi CKT800x2000, cu alezaj al arborelui de 190 mm, este conceput pentru prelucrarea precisă a țevilor și a pieselor metalice în medii industriale solicitante. Dotat cu sistemul de control Siemens Sinumerik 808D și o construcție robustă, oferă precizie ridicată, randament și fiabilitate în aplicații industriale.
Principalele avantaje ale strungului CNC pentru țevi CKT800x2000
Strungul CNC pentru țevi CKT800x2000, cu alezaj al arborelui de 190 mm, îmbină tehnologia modernă cu o construcție masivă. Printre avantajele principale se numără:
- Spațiu de lucru generos: distanța între vârfuri de 2000 mm, diametrul maxim de strunjire de 800 mm și diametrul peste sanie de 440 mm permit prelucrarea țevilor lungi și a pieselor de mari dimensiuni.
- Precizie înaltă: repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm contribuie la calitatea suprafețelor prelucrate, inclusiv în cazul geometriilor complexe.

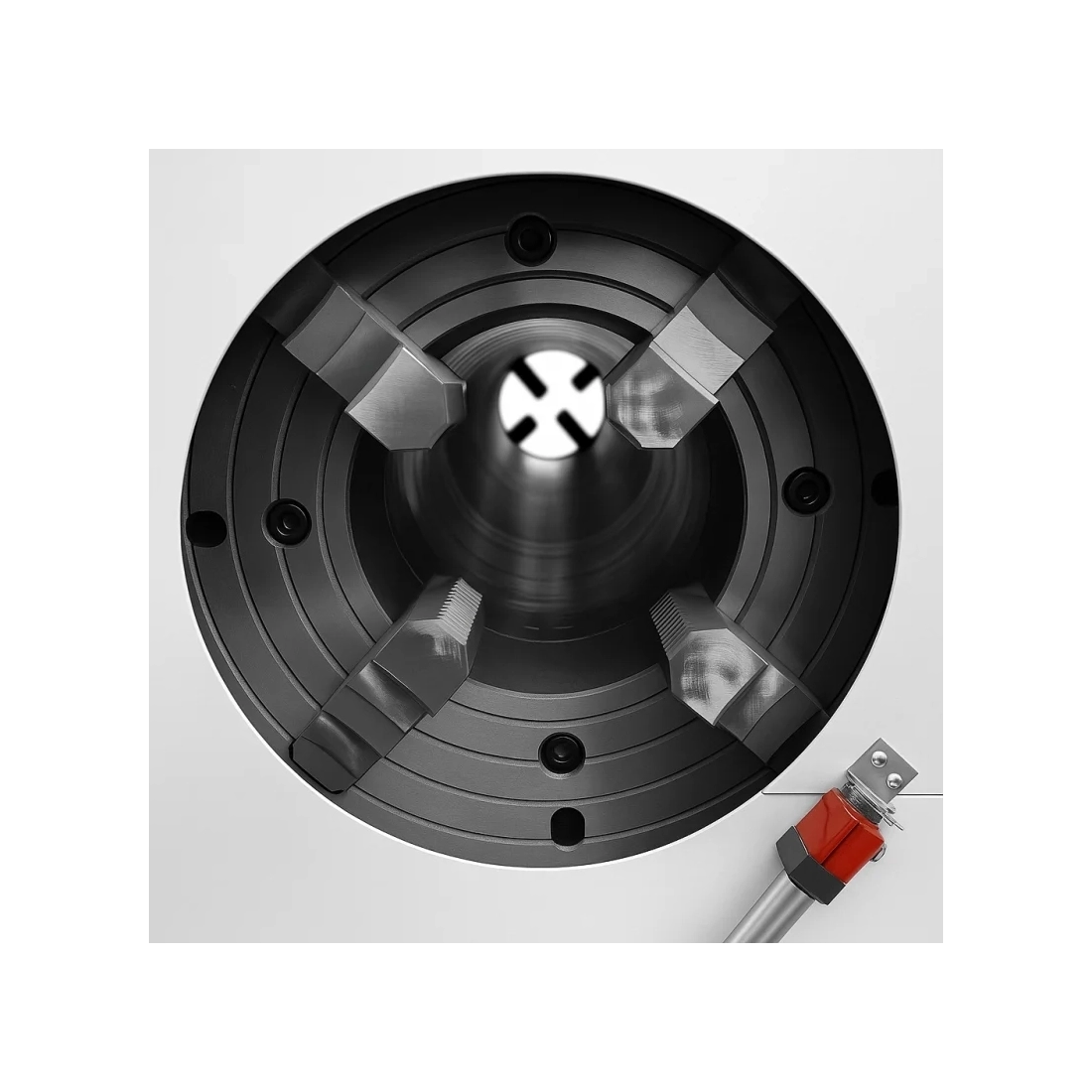

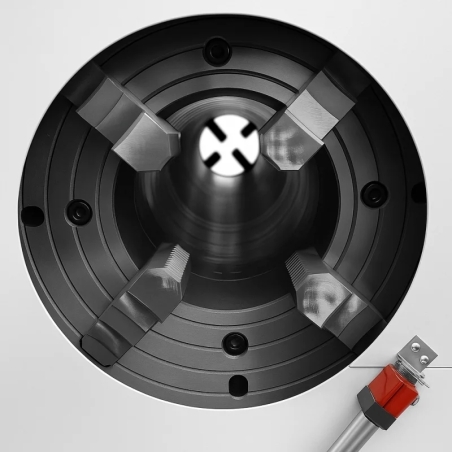

- Alezaj optim al arborelui: alezajul arborelui de 190 mm, opțional 220 mm, domeniul de turații de 22–835 rot/min și motorul de 11 kW permit prelucrarea eficientă a țevilor și pieselor din oțel, aliaje de titan sau nichel.
- Stabilitate excepțională: mașina cu greutatea de 5000 kg și corpul masiv reduc vibrațiile și asigură stabilitate în operațiile intensive de strunjire.
- Dinamica avansului: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursa maximă de 420/1850 mm scurtează timpul de ciclu și sporesc productivitatea.
- Flexibilitate de configurare: opțiunile includ control Fanuc, mandrină hidraulică, lunete și turelă cu 6 sau 8 scule.
- Operare intuitivă: controlul Siemens Sinumerik 808D, interfața simplă și compatibilitatea CAD/CAM facilitează programarea și utilizarea.
- Dimensiuni și putere: utilajul are dimensiunile de 4907x2040x1855 mm și este echipat cu un motor de 11 kW.
- Versatilitate în utilizare: permite prelucrarea țevilor, arborilor, flanșelor și altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire: sistemul standard de răcire asigură evacuarea eficientă a căldurii, contribuind la prelungirea duratei de viață a sculelor și la îmbunătățirea calității prelucrării.
- Durabilitate și fiabilitate: construcția solidă și componentele de calitate permit utilizarea în regim de lucru intens.
Strungul CNC pentru metal CKT800x2000, cu alezaj al arborelui de 190 mm, este destinat unităților de producție care prelucrează țevi lungi și piese metalice.
Construcția și tehnologia strungului CNC pentru țevi CKT800x2000
Strungul CNC pentru țevi CKT800x2000, cu alezaj al arborelui de 190 mm, a fost proiectat pentru durabilitate, precizie și ușurință în exploatare.
Construcție și batiu
Corpul masiv al mașinii și batiul lat oferă rigiditate și amortizare eficientă a vibrațiilor. Distanța între vârfuri de 2000 mm și diametrul maxim de strunjire de 800 mm permit prelucrarea pieselor lungi, precum țevi și arbori, menținând o stabilitate ridicată.
Arbore și antrenare
Arborele cu alezaj de 190 mm, opțional 220 mm, și domeniul de turații de 22–835 rot/min, antrenat de un motor de 11 kW, asigură productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 520 mm, opțional mandrină cu 3 bacuri de 400 mm, asigură prinderea pieselor.
Ghidaje și acționări
Ghidajele liniare și acționările servo de precizie asigură o mișcare lină pe axele X/Z, cu o cursă de 420/1850 mm și avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind o dinamică ridicată în lucru.
Sistem de comandă
Controlul standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi‑TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact, cu grad de protecție IP65, oferă fiabilitate în condiții dificile de atelier, iar interfața RS‑232 facilitează integrarea cu sistemele CAD/CAM.
Precizie și eficiență în lucru
Strungul industrial CKT800x2000, cu alezaj al arborelui de 190 mm, oferă precizie ridicată datorită controlului CNC și construcției robuste. Repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm, împreună cu viteza de avans de 4/8 m/min, permit optimizarea traiectoriilor sculei, reducerea timpului de ciclu și sporirea productivității. Motorul de 11 kW permite prelucrarea pieselor lungi atât în producția de serie, cât și în cea unitară.
Aplicații ale strungului CNC pentru țevi CKT800x2000
Strungul CNC pentru metal CKT800x2000, cu alezaj al arborelui de 190 mm, este utilizat în următoarele domenii:
- Industria petrolieră și gazieră: prelucrarea țevilor, flanșelor și fitingurilor cu diametre medii.
- Industria constructoare de mașini: producția de arbori, bucșe și elemente structurale.
- Construcția de utilaje: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
- Industria energetică: prelucrarea componentelor pentru turbine și a arborilor de antrenare.
- Ateliere de producție: executarea pieselor unicat și de serie, cu cerințe ridicate de precizie și flexibilitate.
Datorită alezajului arborelui și opțiunilor extinse de configurare, acest strung CNC poate fi utilizat în fabrici medii și mari.
Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi‑TF
Strungurile CNC pentru țevi CORMAK CKT800x2000 sunt echipate cu sisteme profesionale de comandă de la producători recunoscuți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diferite cerințe de producție, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach‑In simplifică programarea și reduc timpul de învățare.
- Fiabilitate ridicată: construcția rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: este concepută pentru utilaje cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Eficiență energetică: consumul redus de energie o face potrivită pentru utilizatorii CNC aflați la început de drum.
Comenzi CNC – Siemens și Fanuc
Strungul CNC pentru țevi CORMAK CKT800x2000 poate utiliza sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi‑TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de folosit și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția robustă este rezistentă la condiții industriale dificile.
- Eficiență: este dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.
Fanuc Oi‑TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: permite operații de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Parametri tehnici – CKT800x2000
| Distanța între vârfuri | 2000 mm |
| Diametrul maxim de strunjire | 800 mm |
| Diametrul maxim de strunjire peste sanie | 440 mm |
| Alezaj arbore | 190 mm |
| Scule | 4 (opțional 6, 8) |
| Turația arborelui | 22-300, 240-835 rot/min |
| Cursa maximă axa X/Z | 420/1850 mm |
| Viteza de avans rapid axa X/Z | 4/8 m/min |
| Repetabilitate axa X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei contrapunctului | 100 mm |
| Cursa maximă a pinolei contrapunctului | 250 mm |
| Conul pinolei contrapunctului | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 5000 kg |
| Dimensiuni | 4907 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză

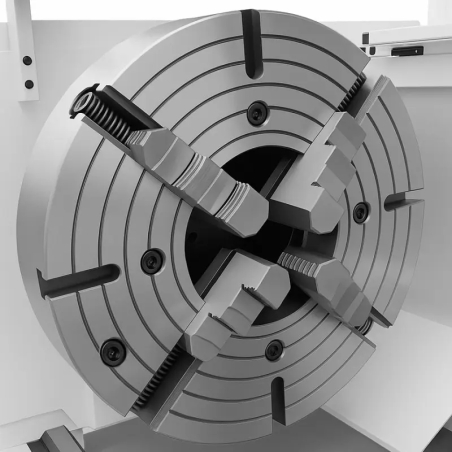

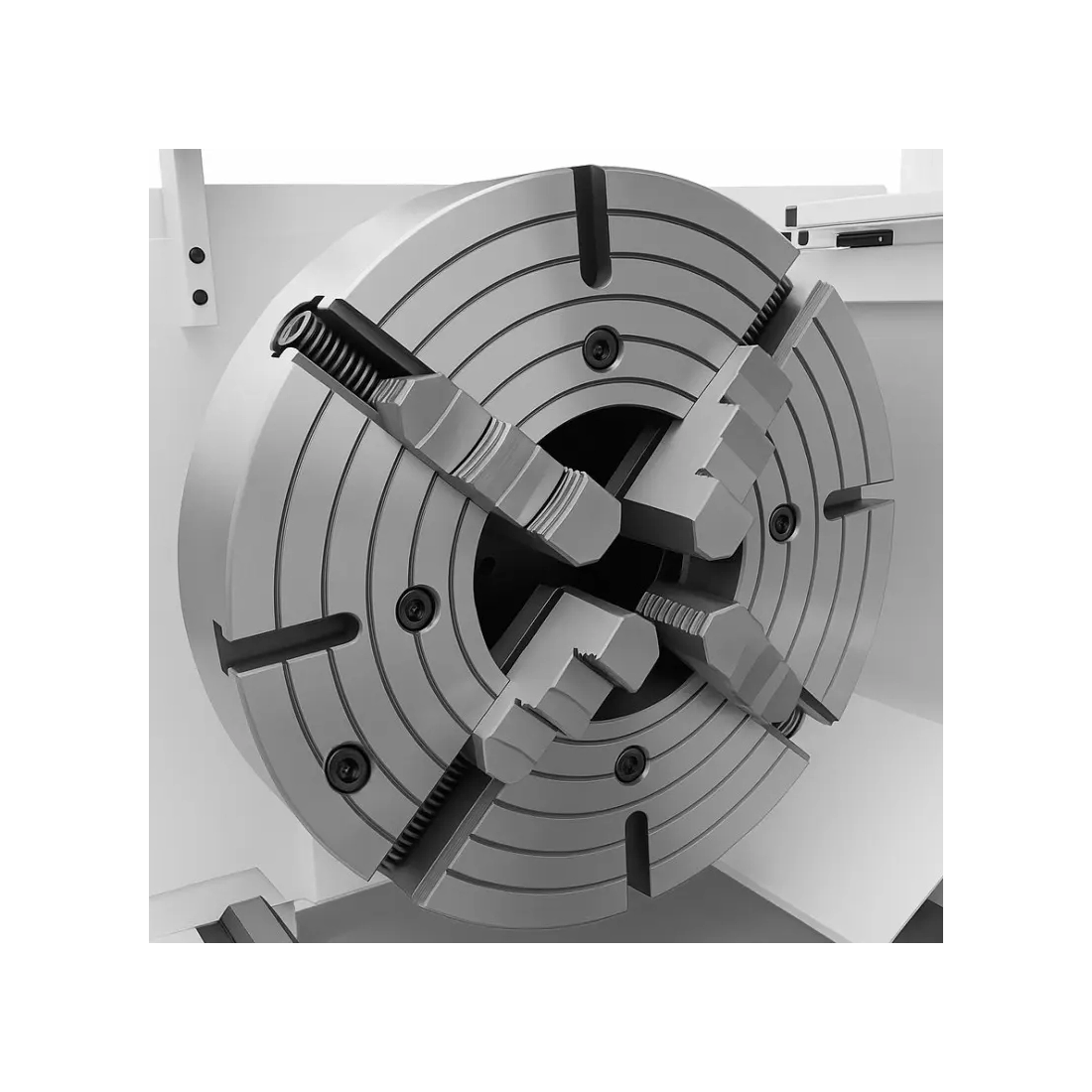

- 2 x mandrină manuală cu 4 bacuri 520 mm
- Turelă portscule cu 4 poziții
- Set complet de bacuri moi
- Contrapunct manual
- Sistem de răcire
- Sistem automat de ungere pentru cutia de viteze și ghidaje
- Iluminare halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Alezaj arbore 220 mm
- Turelă portscule cu 4 scule
- Roți de mână
- Mandrină cu 3 bacuri 400 mm
- Mandrină + contrapunct hidraulic
- Comandă: Fanuc, Siemens 828D

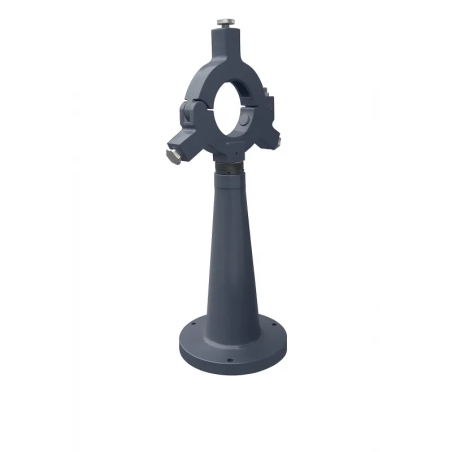

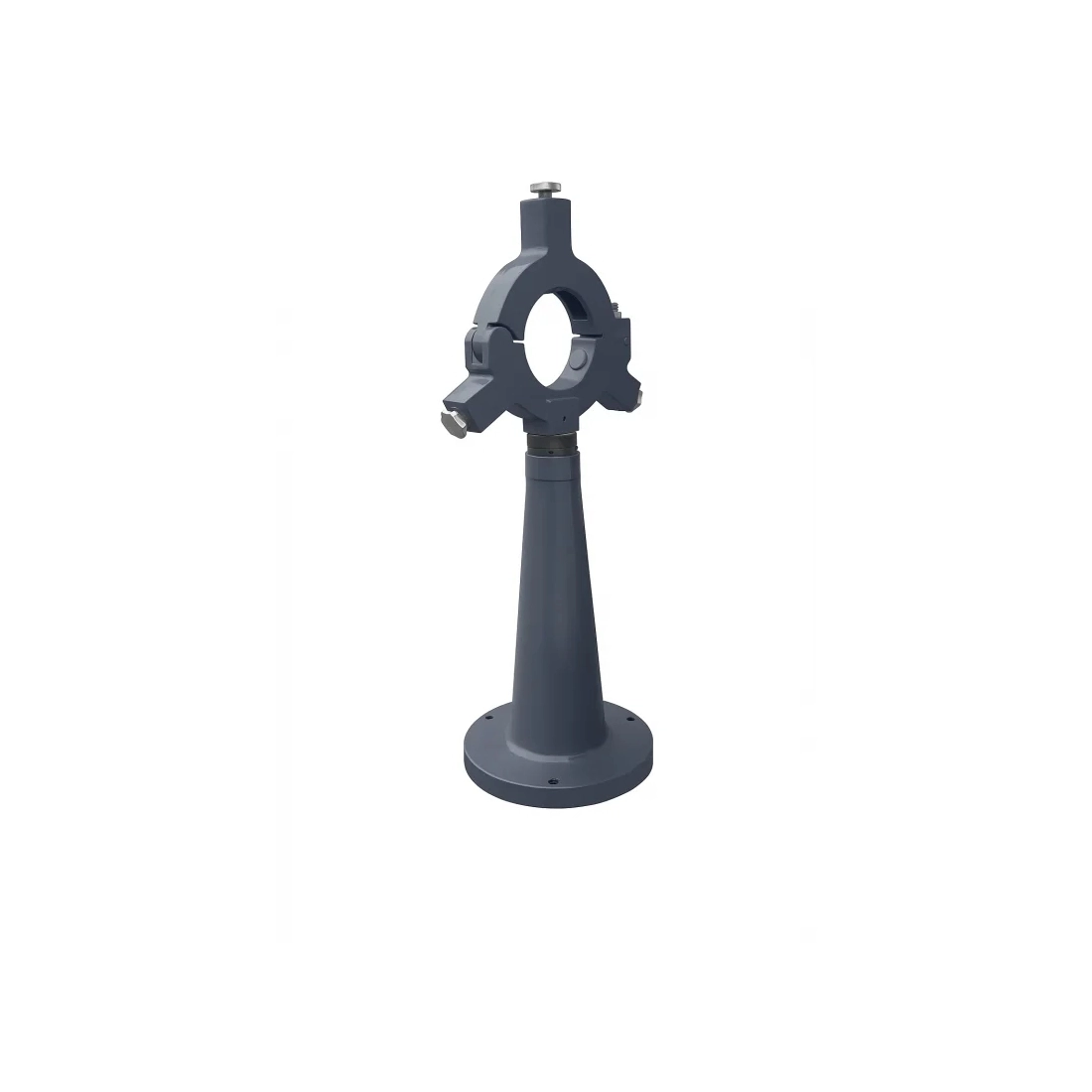

- Lunetă fixă + lunetă mobilă
Despre CORMAK
CORMAK produce mașini CNC pentru aplicații industriale de peste 20 de ani. Strungurile CNC pentru metal respectă standarde europene de siguranță și dispun de certificări europene de siguranță. Baza logistică are o suprafață de peste 15 000 m².
- Experiență: 16 ani în domeniul comenzilor CNC Siemens.
- Calitate: utilaje conforme cu normele europene de siguranță.
Strungul industrial CORMAK este proiectat pentru precizie, fiabilitate și eficiență în procesele de producție.
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 2000 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 5000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Aliaje cu duritate ridicată
Aliaje de nichel
Aliaje de titan
Metale ușoare
Oțel - Tip acționare
- Servoacționări
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 440 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
520 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Cicluri automate
- Canelare (Fanuc Oi-TF)
Filetare (Fanuc Oi-TF) - Turație arbore strung
- 22–300 rot./min
240–835 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 800 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap revolver
- Grad de protecție panou
- IP65
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Deplasare axe
- X: 420 mm
Z: 1850 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 4907 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 190 mm (standard)
220 mm (opțional) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung pentru țevi CORMAK CKT800×2000, trecere prin ax 190 mm, Siemens Sinumerik
Strungul pentru țevi CORMAK CKT800×2000, echipat cu Siemens Sinumerik, prelucrează piese cu diametrul de până la 800 mm și oferă o trecere prin ax de 190 mm, fiind destinat țevilor și bucșelor din industria petrolieră, a gazelor, hidraulică și construcții.
Prinderea bilaterală pe arbore asigură fixare stabilă, precizie și siguranță, iar construcția rigidă, rezistența la sarcini, acționarea puternică și comanda intuitivă susțin fiabilitatea și repetabilitatea în producția intensivă.
