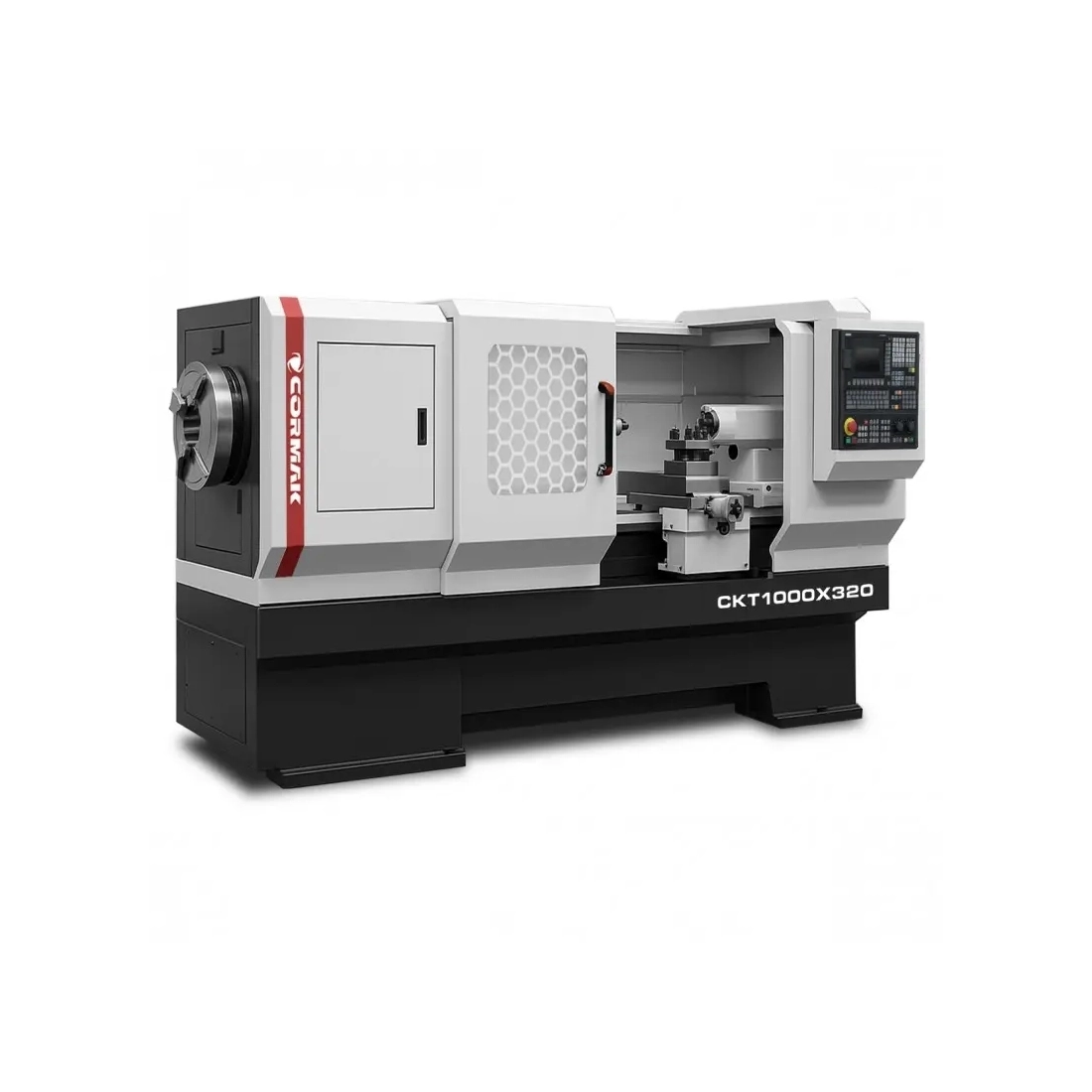

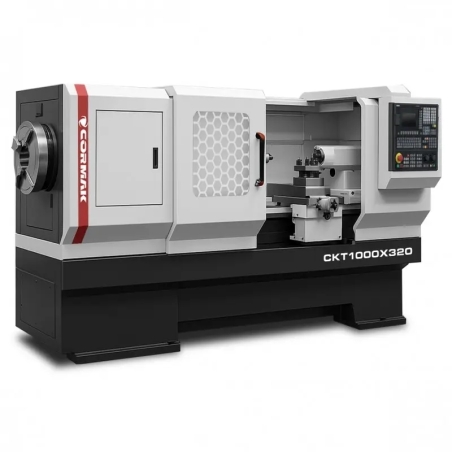

Strung CNC pentru țevi CORMAK CKT1000×1500, alezaj 320 mm, Siemens Sinumerik
Strungul CNC pentru țevi CKT1000X1500, cu trecere prin arbore de 320 mm, este un strung cu comandă numerică avansat, conceput pentru prelucrarea precisă a țevilor și a pieselor metalice în medii industriale exigente. Echipat cu sistemul de control Siemens Sinumerik 808D și o construcție robustă, oferă precizie, eficiență și fiabilitate în aplicații industriale.
Principalele avantaje ale strungului CNC pentru țevi CKT1000X1500
Strungul CNC pentru țevi CKT1000X1500, cu trecere prin arbore de 320 mm, îmbină tehnologia modernă cu o construcție solidă și oferă avantaje importante în procesele de producție:
- Spațiu de lucru generos: distanța dintre vârfuri de 1500 mm, diametrul maxim de strunjire al piesei de 1000 mm și diametrul peste sanie de 620 mm permit prelucrarea pieselor mari, precum țevi, arbori și flanșe.
- Precizie ridicată: repetabilitatea axelor X/Z la nivel de 0.012/0.02 mm și 0.025 mm contribuie la obținerea unor suprafețe de calitate, inclusiv pentru geometrii complexe.
- Trecere optimă prin arbore: trecerea prin arbore de 320 mm, opțional 270 mm, intervalul de turații de 22-300 rot/min și motorul de 11 kW permit prelucrarea eficientă a țevilor și a pieselor din materiale dure, precum oțel inoxidabil, aliaje de titan sau nichel.
- Stabilitate excepțională: mașina, cu greutatea de 8000 kg și corp masiv, minimizează vibrațiile și asigură stabilitate în operațiunile intense de strunjire.
- Dinamică la avans: avansul rapid pe axele X/Z de 4/8 m/min și cursele maxime de 1850/620 mm reduc timpul de ciclu și cresc productivitatea.
- Flexibilitate de configurare: opțiunile includ control Fanuc, mandrină hidraulică, lunete și turelă cu 6 sau 8 scule.
- Operare intuitivă: sistemul Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și utilizarea.
- Eficiență energetică: mașina are dimensiunile de 5307x2040x1855 mm și este echipată cu un motor de 11 kW.
- Versatilitate în utilizare: permite prelucrarea țevilor, arborilor, flanșelor și a altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire: sistemul standard de răcire asigură evacuarea eficientă a căldurii, prelungește durata de viață a sculelor și îmbunătățește calitatea prelucrării.
- Durabilitate și fiabilitate: componentele de calitate și construcția solidă asigură o durată lungă de utilizare, inclusiv în condiții de lucru intensive.
- Siguranța muncii: mașina respectă standardele europene de siguranță, confirmate prin declarația de conformitate CE.
- Integrare facilă: compatibilitatea cu sistemele de automatizare și cu software-ul CAD/CAM permite integrarea în linii de producție.
Strungul CNC pentru metal CKT1000X1500, cu trecere prin arbore de 320 mm, este destinat unităților de producție care prelucrează piese mari și țevi.
Construcția și tehnologia strungului CNC pentru țevi CKT1000X1500
Strungul CNC pentru țevi CKT1000X1500 a fost proiectat pentru durabilitate, precizie și utilizare ușoară.
Construcție și batiu
Corpul masiv și batiul lat oferă rigiditate și amortizarea vibrațiilor. Distanța dintre vârfuri de 1500 mm și diametrul maxim de rotire al piesei de 1000 mm permit prelucrarea pieselor mari, precum țevi și arbori, menținând o stabilitate ridicată.
Arbore și acționare

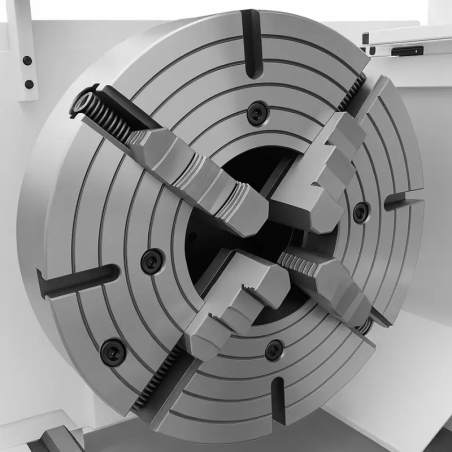

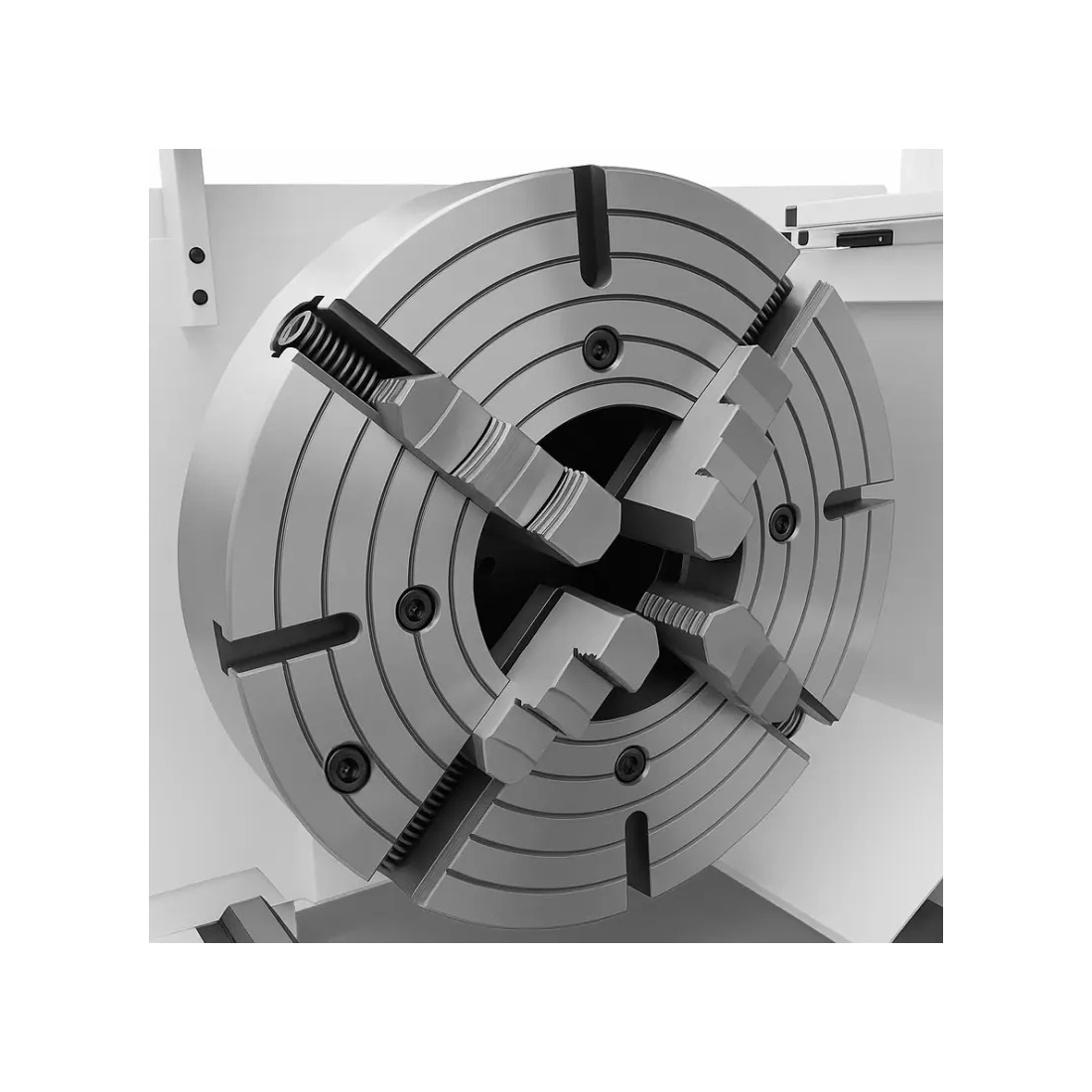

Arborele cu trecere de 320 mm, opțional 270 mm, și intervalul de turații de 22-300 rot/min, acționat de un motor de 11 kW, asigură o productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, permite fixarea sigură a pieselor.
Ghidaje și acționări
Ghidajele liniare și acționările servo de precizie asigură mișcări line pe axele X/Z, cu curse de 1850/620 mm și avans rapid de 4/8 m/min, minimizând erorile de poziționare și oferind o dinamică ridicată în lucru.
Sistem de comandă
Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 oferă fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sistemele CAD/CAM.
Precizie și eficiență în lucru
Strungul industrial CKT1000X2000, cu trecere prin arbore de 320 mm, oferă precizie ridicată datorită comenzii CNC și construcției solide. Repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm, împreună cu avansul de 4/8 m/min, permite optimizarea traseelor sculei și reducerea timpului de ciclu. Motorul de 11 kW permite prelucrarea pieselor mari atât în producția de serie, cât și în producția de unicate.
Aplicații și utilizări industriale
Strungul CNC pentru metal CKT1000X1500, cu trecere prin arbore de 320 mm, este utilizat în următoarele domenii:
- Industria petrolieră și a gazelor: prelucrarea țevilor, flanșelor și fitingurilor cu diametre mari.
- Industria mașinilor: producția de arbori, bucșe și elemente structurale.
- Construcția de mașini: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
- Industria energetică: prelucrarea componentelor de turbine și a arborilor de antrenare.
- Ateliere de producție: execuția comenzilor unicat și de serie care necesită precizie ridicată și flexibilitate.
Datorită trecerii mari prin arbore și opțiunilor de configurare, strungul CNC poate fi utilizat în unități de producție medii și mari.
Sisteme CNC Siemens Sinumerik și Fanuc
Strungurile CNC pentru țevi CORMAK CKT1000x2000 pot fi echipate cu sisteme profesionale de comandă de la Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe variate de producție, de la operații simple la procese complexe.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază.
- Utilizare intuitivă: interfață grafică și funcție Teach-In pentru programare mai ușoară.
- Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicată mașinilor cu cerințe standard și integrării servoacționărilor SIEMENS.
- Consum energetic redus: comanda este destinată aplicațiilor CNC de bază.
Strungul CNC pentru țevi CORMAK CKT1000x2000 poate utiliza sisteme de comandă precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat în ateliere și de către utilizatorii începători.
- Fiabilitate: construcție rezistentă, potrivită pentru condiții industriale dificile.
- Aplicații de bază: dedicată operațiilor de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: destinate operațiilor precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfață clară care facilitează programarea.
Parametri tehnici – CKT1000X1500
| Distanța dintre vârfuri | 1500 mm |
| Diametrul maxim de rotire al piesei | 1000 mm |
| Diametrul maxim de strunjire peste sanie | 620 mm |
| Lungimea maximă a piesei (strunjire între mandrină și vârf) | 1500 mm |

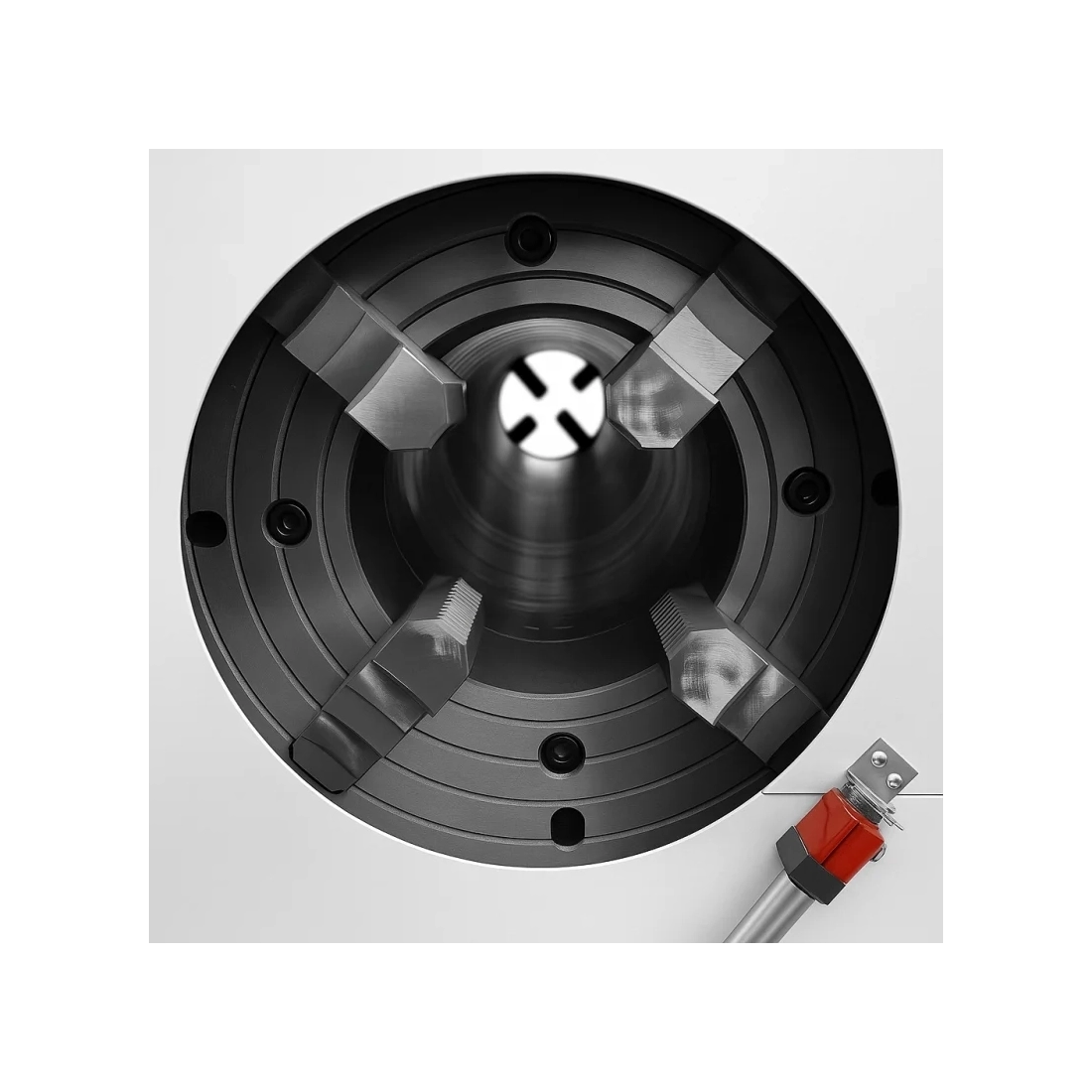

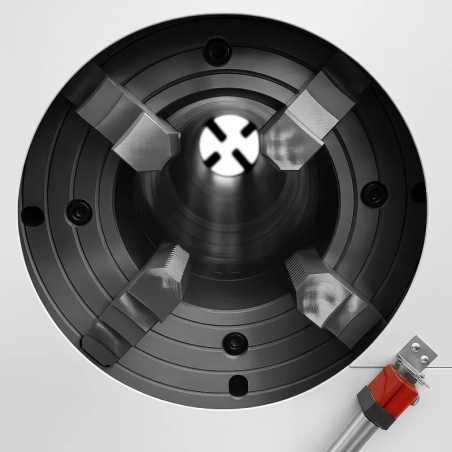

| Trecere prin arbore | 320 mm |
| Scule | 4 (opțional 6, 8) |
| Turația arborelui (2 trepte) | 22-108, 60-300 rot/min |
| Cursa maximă a axelor X/Z | 1850/620 mm |
| Avans rapid pe axele X/Z | 4/8 m/min |
| Repetabilitatea axelor X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei păpușii mobile | 100 mm |
| Cursa maximă a pinolei păpușii mobile | 250 mm |
| Conul pinolei păpușii mobile | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 8000 kg |
| Dimensiuni | 5307 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză
- 2 x mandrină manuală de strung cu 4 bacuri, 630 mm
- Turelă portscule cu 4 poziții
- Set complet de bacuri
- Păpușă mobilă manuală
- Sistem de răcire
- Sistem de ungere automată a cutiei de viteze și a ghidajelor
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Trecere prin arbore 270 mm
- Turelă cu 6 sau 8 scule
- Roți de mână
- Mandrină cu 3 bacuri, 400 mm
- Mandrină și păpușă mobilă hidraulice
- Comandă: Fanuc, Siemens 828D

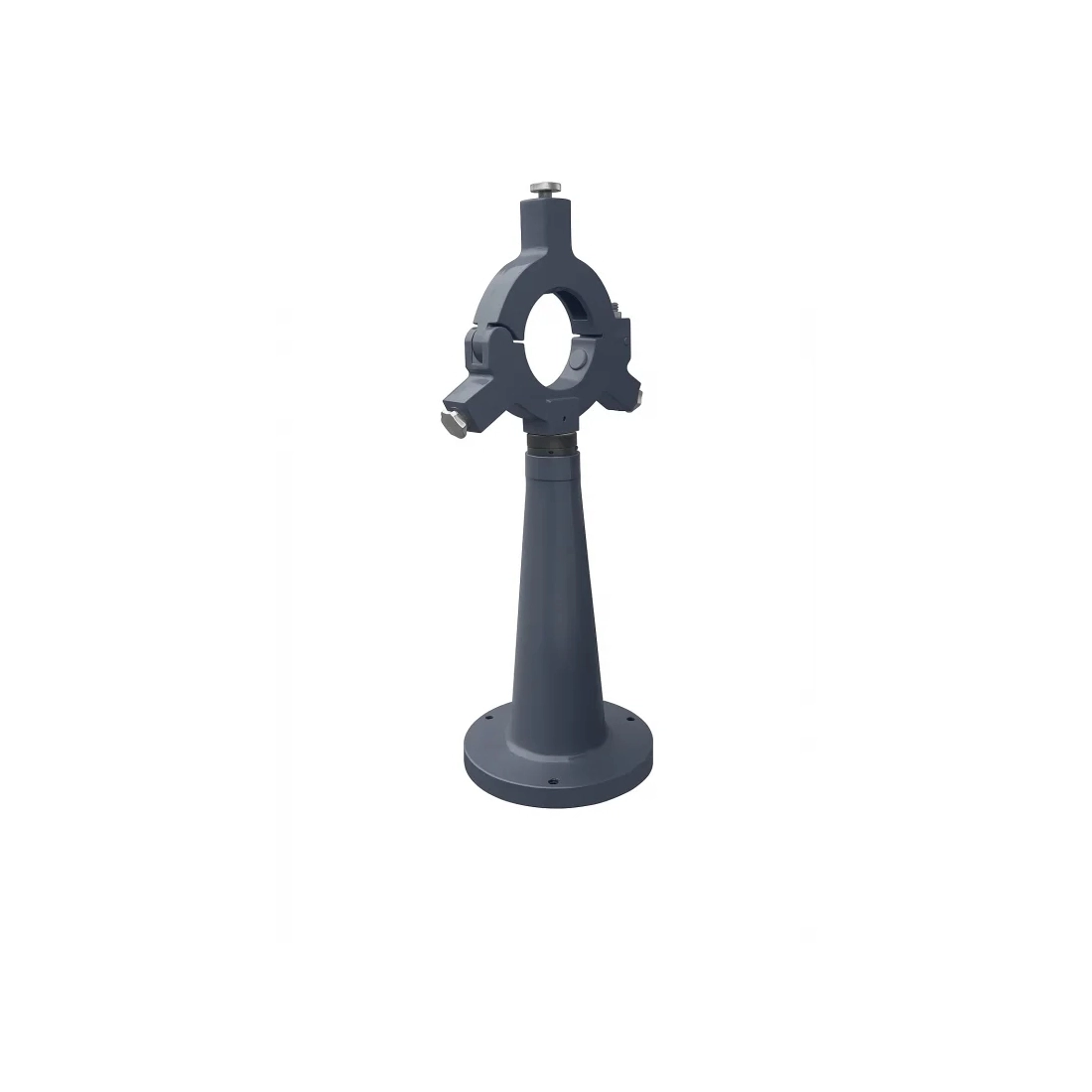

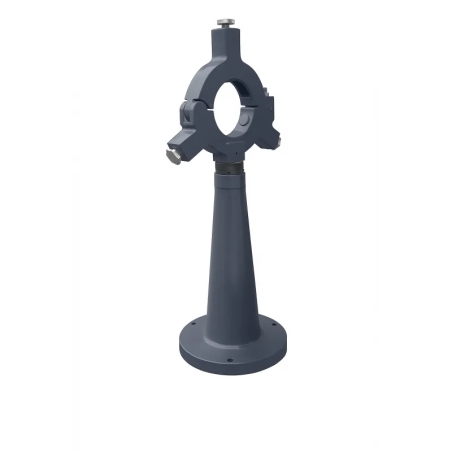

- Lunetă fixă și lunetă mobilă
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 1500 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 8000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Aliaje de nichel
Aliaje de titan
Metale
Oțel inoxidabil - Tip acționare
- Servoacționări
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 620 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
630 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Lungime maximă piesă montată
- 1500 mm
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Număr game de turație
- 2
- Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Turație arbore strung
- 22–108 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 1000 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap revolver
- Grad de protecție panou
- IP65
- Deplasare axe
- X: 1850 mm
Z: 620 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 5307 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 270 mm (opțional)
320 mm (standard) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung CNC pentru țevi, alezaj 320 mm, CORMAK CKT1000×1500, Siemens Sinumerik
Strungul CNC pentru țevi CORMAK CKT1000×1500, echipat cu Siemens Sinumerik, prelucrează precis țevi, bucșe și componente cu diametrul de până la 1000 mm, având un arbore principal cu alezaj de 320 mm.
Sistemul de prindere pe ambele părți asigură fixarea stabilă a pieselor lungi, precizie ridicată și siguranță în aplicații petroliere, hidraulice, din industria gazelor și construcții.
