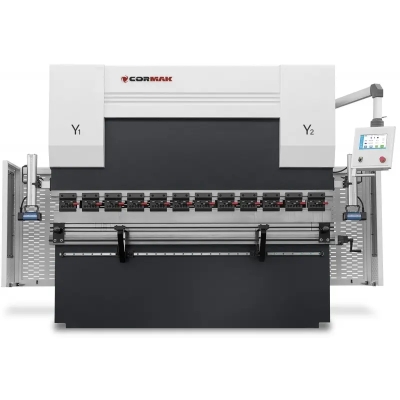

Presă hidraulică CNC de îndoit tablă cu servomotor CORMAK EURO PB 63×3200

Configurația prezentată este cea mai frecvent aleasă de clienți, fiind o soluție verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Opritor posterior, axa X: reglare automată.
• Traversă, axele Y1 și Y2: reglare automată.
• Poziția degetelor, axa R: reglare manuală a înălțimii, cu servomotor disponibil opțional.
• Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.

Parametri tehnici

Reglarea opritoarelor și axa R

Reglarea înălțimii opritoarelor poate fi manuală sau automată. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.

Îndoirea pas cu pas

Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare anumite calcule bazate pe câțiva parametri-cheie ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei părții de tablă îndoite, măsurată pe partea interioară a îndoiturii.
• Numărul de îndoiri: numărul îndoiturilor individuale necesare pentru a obține o tablă îndoită cu o rază specifică; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul rezultat este mai neted.
• Distanța dintre îndoiri: spațiul dintre îndoiturile individuale executate în timpul procesului.

Deși întregul proces de îndoire pas cu pas poate părea complex, utilajele și software-ul CORMAK sunt suficient de avansate pentru a degreva operatorul de numeroase operațiuni.

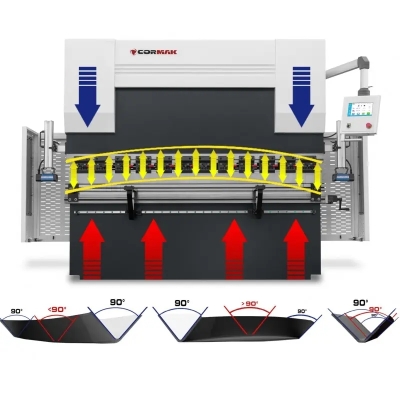

Compensarea automată a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea și este disponibilă opțional.

Compensarea manuală a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea și este disponibilă opțional.

Subansamble de înaltă calitate

• Sistem electric: componente marca Schneider/Delta/Eaton.

Control și funcționalitate

Controlerul CR-41 CNC este echipat cu un ecran tactil de 10 inci, montat pe un braț mobil, oferind libertate de lucru în întregul câmp de lucru al mașinii.

• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea flexibilă la diverse sarcini.
• Operare ergonomică: meniul intuitiv, cu prescurtări în limba engleză, facilitează acomodarea rapidă.

Mașina combină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Subansamblele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.

Siguranță

Presa este echipată cu protecții avansate pentru operator și pentru zona de lucru.

Sistem laser de siguranță

În configurația standard este inclus un sistem laser de siguranță de clasă înaltă, care protejează operatorul și accelerează de peste două ori procesul de îndoire.

Conexiunile hidraulice și supapele de siguranță sunt proiectate în Polonia.

Protecțiile de tip porți sau cortine luminoase care nu respectă normele CE pot expune operatorii la riscuri pentru sănătate.

Apărători de siguranță conforme CE

Ergonomie și dotări suplimentare

• Controler mobil pe braț articulat.
• Iluminare LED: crește confortul și siguranța muncii.
• Suporturi pe ghidaje liniare.

Presele abkant sunt echipate cu o serie de protecții avansate. Acestea includ marcaje clare, apărători laterale, poartă de siguranță spate și butoane de oprire de urgență ușor accesibile.

Fiecare mașină este însoțită de un manual de utilizare clar și detaliat, în limba română.

Declarația CE nu este suficientă pentru a determina nivelul de siguranță al unei mașini. Sistemele de protecție cu care aceasta este echipată sunt esențiale.

SCO – sistem de răcire a uleiului

În configurația standard este inclus un sistem care asigură stabilitatea parametrilor de lucru ai mașinii chiar și după utilizarea continuă și îndelungată.

Fixarea poansoanelor și a matrițelor

• Configurație standard: matrițe divizate, multicanal, cu patru fețe, precum și poansoane divizate.
• Sistem de fixare: sistem manual tip AMADA (European), utilizat la presele abkant CORMAK și conceput pentru schimbarea rapidă a sculelor.
• Montarea poansoanelor: se realizează din lateralul mașinii, iar blocarea se face cu ajutorul șuruburilor.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului.

Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot corecta abaterile în timpul procesului pentru a obține un rezultat optim.

În funcție de forța de apăsare a presei, poansoanele și matrițele divizate pot avea lungimi diferite.
