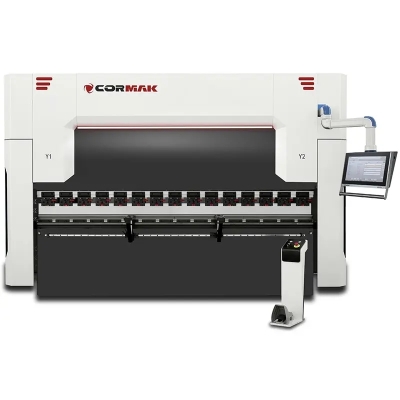

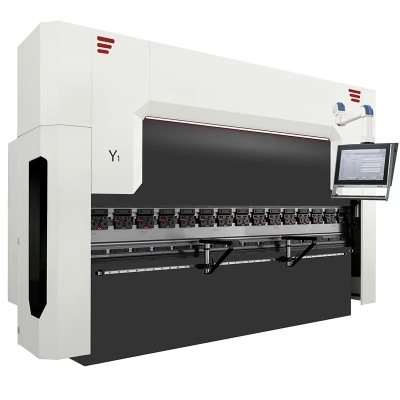

Presă hidraulică CNC pentru îndoit tablă CORMAK ULTIMATE 125×2500 DA-53TX, 4+1 axe

Configurația prezentată este cel mai des aleasă de clienți, fiind o opțiune verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Reglaj axe Y1, Y2: automat.
• Reglaj opritor spate: axa X cu servomotor și encodere.
• Reglaj axă R: servomotor cu encodere.
• Compensarea deformării: reglaj automat al săgeții de deformare.
• Prindere poanson: bilaterală, cu montaj rapid tip AMADA, pentru schimbări rapide de scule.
• Motor: 7,5kW, cu opțiune Hybrid SERWO+.

Parametri tehnici

Reglarea opritorului spate și a axei R

Reglarea retragerii opritoarelor pe axa X și a axei R este automată, cu opțiune de reglare manuală. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.

Opțional este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea pas cu pas

Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare calcule bazate pe câțiva parametri esențiali ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei părții îndoite a tablei, măsurată pe interiorul îndoiturii.
• Numărul de îndoiri: numărul îndoiturilor individuale necesare pentru obținerea unei raze determinate; cu cât sunt mai multe îndoiri, cu atât unghiul unei îndoiri este mai mic și rezultă un arc mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.

Deși întregul proces de îndoire pas cu pas poate părea complex, mașinile și software-ul disponibile la CORMAK sunt suficient de avansate pentru a prelua multe dintre sarcinile operatorului.

Compensarea automată a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea, fiind disponibilă opțional.

Compensarea manuală a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea, fiind disponibilă opțional.

Subansamble de înaltă calitate

• Instalație electrică: componente marca Schneider/Delta/Eaton.

Control și funcționalitate

DELEM DA-53TX

• Ecran tactil: 15", montat pe braț mobil, oferind libertate de lucru pe întregul câmp de lucru al mașinii.
• Programare: algoritmi avansați cu funcție de calcul automat al secvenței de îndoire.
• Control axe: suport pentru până la patru axe, permițând operațiuni mai complexe.
• Compatibilitate: multiple prese abkant.
• Opțiune: crearea desenului piesei îndoite pe afișajul controlerului /2D/.
• Opțiune: generarea programului de îndoire pe baza desenului introdus /2D/.
• Opțiune: lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.

Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T, precum și CYBELEC 12.

DA-53T+2D

Afișaj – DA-53T+2D

• Tactil 10,1" TFT LCD.
• Color.

Software extern – DA-53T+2D

• Licență offline Profile-53TL pentru crearea secvenței de îndoire pe PC.

Sistem – DA-53T+2D

• Sistem de operare Windows.
• Procesor 200 MHz.
• Memorie internă 1GB.
• Comenzi în limba poloneză.
• Logică de control care previne coliziunile axelor de lucru.

Funcții – DA-53T+2D

• Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/, în format descriptiv și grafic.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale pentru îndoire.
• Crearea desenului piesei îndoite pe ecranul controlerului /2D/.
• Crearea programului de îndoire pe baza desenului introdus /2D/.
• Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
• Simulare a îndoirii 2D pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
• Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
• Posibilitatea schimbării ordinii îndoiturilor și modificării pașilor programului.
• Posibilitatea introducerii și salvării corecțiilor în memorie.
• Posibilitatea lucrului în mod manual.
• Posibilitatea poziționării manuale a axelor opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
• Calcul automat al cursei traversei de îndoire.
• Calcul automat al forței de îndoire în funcție de material.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.
• Port USB.

DA-58T

Afișaj – DA-58T

• Tactil 15" TFT LCD.
• Color.

Software extern – DA-58T

• Licență offline Profile-53TL pentru crearea secvenței de îndoire pe PC.

Sistem – DA-58T

• Sistem de operare Windows.
• Procesor 200 MHz.
• Memorie RAM 4Mb.
• Număr maxim de programe: 9999 (max. 25 pași).
• Număr maxim de repetări ale pasului: 99.
• Comenzi în limba poloneză.
• Logică de control care previne coliziunile axelor de lucru.

Funcții – DA-58T

• Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/.
• Bibliotecă descriptivă și grafică.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale pentru îndoire.
• Crearea desenului piesei îndoite pe ecranul controlerului /2D/.
• Crearea programului de îndoire pe baza desenului introdus /2D/.
• Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
• Simulare a îndoirii 2D pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
• Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
• Posibilitatea schimbării ordinii îndoiturilor și modificării pașilor programului.
• Posibilitatea introducerii și salvării corecțiilor în memorie.
• Posibilitatea lucrului în mod manual.
• Posibilitatea poziționării manuale a axelor opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
• Calcul automat al cursei traversei de îndoire.
• Calcul automat al forței de îndoire în funcție de material.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.
• Port USB.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.

DA-66T

Afișaj – DA-66T

• Tactil 17" TFT LCD.
• Color.

Software extern – DA-66T

• Licență offline LITE T2D pentru crearea secvenței de îndoire pe PC.

Sistem – DA-66T

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Memorie RAM 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pasului: 99.

Funcții – DA-66T

• Crearea desenului piesei îndoite pe ecranul controlerului (2D).
• Crearea automată a programului de îndoire pe baza desenului produsului (2D).
• Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului.
• Vizualizarea 3D a procesului, cu simulare pas cu pas.
• Setarea automată a degetelor opritorului după segmentul indicat al poansonului și matriței.
• Mesaje privind coliziunea sculei cu materialul.
• Avertizări la depășirea forței admise de presare a sculelor.
• Posibilitatea schimbării ordinii îndoiturilor.
• Calcul automat al desfășurării tablei.
• Posibilitatea corectării pașilor programului.
• Posibilitatea schimbării ordinii de îndoire și corectării pașilor.
• Posibilitatea controlului manual al axelor opritorului cu rotița de navigare.
• Posibilitatea lucrului în mod manual.
• Bază de materiale.
• Bibliotecă de poansoane și matrițe.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Contor de curse și ore de lucru.
• Port USB.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.

DA-69T

Afișaj – DA-69T

• Tactil 17" TFT LCD.
• Color.

Software extern – DA-69T

• Licență offline LITE T3D pentru crearea secvenței de îndoire pe PC.

Sistem – DA-69T

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Memorie RAM 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pasului: 99.

Funcții – DA-69T

• Import fișiere DXF.
• Import funcții 3D în IGES & SAT din programul LITE T3D.
• Crearea desenului piesei îndoite pe ecranul controlerului (3D).
• Crearea automată a programului de îndoire pe baza desenului produsului (3D).
• Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizarea 3D a procesului de îndoire, cu simulare pas cu pas.

CYBELEC 12

Afișaj – CYBELEC 12

• Tactil 12" TFT LCD.
• Color.

Sistem – CYBELEC 12

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Număr maxim de poansoane: 100.
• Număr maxim de poansoane: 100.
• Număr maxim de programe: 300.
• Număr maxim de repetări ale pasului: 24.
• Număr maxim de materiale: 10.

Funcții – CYBELEC 12

• Interfață HMI prietenoasă.
• Desen grafic al profilului 2D și vizualizare 3D.
• Secvență automată de îndoire.
• Precizie maximă la îndoire datorită algoritmilor avansați.
• Tandem.
• Import scule.
• Îndoire preliminară și finală.
• Suport pentru măsurarea unghiului.
• Suport pentru cititor de coduri de bare.
• Configurabil pentru Industria 4.0.

Mașina îmbină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producție de serie. Componentele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.

Siguranță

Presa este echipată cu sisteme și componente destinate protejării operatorului în timpul procesului de îndoire.

Sistem de siguranță cu laser

Sistemul de siguranță laser de clasă superioară protejează operatorul și accelerează de peste două ori procesul de îndoire.

Sistem laser IRIS Plus

Sistemul laser IRIS Plus este disponibil opțional și reprezintă o soluție avansată pentru prese abkant, oferind poziționarea precisă și sigură a sculei și materialului. Permite măsurarea și corecția unghiului de îndoire în timp real, crescând precizia și productivitatea procesului.

Conexiunile hidraulice de înaltă calitate și supapele de siguranță sunt proiectate în Polonia.

Protecțiile de tip porți sau perdele luminoase trebuie să respecte standardele CE pentru a evita expunerea operatorilor la riscuri pentru sănătate.

Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil: montat pe braț articulat.
• Iluminare LED: crește confortul și siguranța la lucru.
• Suporturi frontale: montate pe ghidaje liniare.
• Suporturi urmăritoare: disponibile opțional.

Suporturi urmăritoare cu servomotoare

Suporturile urmăritoare cu servomotoare permit îndoirea tablelor cu dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.

Presele abkant sunt echipate cu marcaje clare, apărători laterale, poartă de siguranță spate și întrerupătoare de urgență ușor accesibile.

Fiecare mașină este însoțită de un manual de utilizare clar și detaliat în limba poloneză.

Declarația CE nu indică singură nivelul de siguranță al mașinii; sunt importante și sistemele cu care aceasta este echipată.

SCO – sistem de răcire a uleiului

Sistemul de răcire a uleiului garantează stabilitatea parametrilor de lucru ai mașinii chiar și după exploatare îndelungată și continuă.

Prinderea poansoanelor și matrițelor

• Configurație standard: matrițe divizate, multicanal, cu patru fețe, și poansoane divizate.
• Sistem de prindere: manual tip AMADA (European), utilizat la presele abkant CORMAK și conceput pentru schimbări rapide de scule.
• Montarea poansoanelor: se realizează din lateralul mașinii, iar blocarea se face cu șuruburi.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și poansonului. Presele abkant CORMAK efectuează măsurători ale îndoiturii în timp real și pot corecta abaterile în timpul procesului pentru obținerea unui rezultat optim.

În funcție de forța presei, poansoanele și matrițele divizate pot avea lungimi diferite.
